GAL20V8B-15LJN: funkcije, pinout, aplikacije in vodnik za programiranje

GAL20V8B-15LJN je izstopajoča naprava, zasnovana za številne digitalne naloge.Ta vodnik natančno gleda na to, kar lahko stori Gal20V8B-15LJN, in se osredotoča na njegovo fleksibilnost in močne zmogljivosti med različnimi uporabami od kontrolnih strojev do napajanja vsakodnevnih pripomočkov.Zakrili bomo njegove glavne funkcije, kako je nastavitev in kako ga programirati, in ponudili jasen pogled za vse, ki želijo uporabljati napredne logične rešitve v svojih projektih.

Katalog

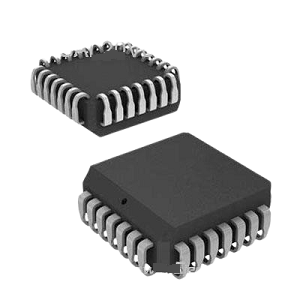

GAL20V8B-15LJN Opis

The GAL20V8B-15LJN Iz rešetke Semiconductor je izstopajoč v družini naprav GAL® 20V8, ki je znana po svoji učinkovitosti in visokem obratovanju.Ta model je zasnovan z uporabo tehnologije E2CMOS, ki se praznuje za nizko porabo energije, hkrati pa ohranja visoko zmogljivost.GAL20V8B-15LJN je vsestranski in primeren za širok spekter programirljivih logičnih aplikacij, v prvi vrsti v digitalnih logičnih aplikacijah, kot so dekodiranje naslovov, povezovanje naprav in logična zamenjava.GAL20V8B-15LJN vključuje konfiguracijo 8 makrocelic, največjo delovno frekvenco 62,5 MHz in zamudo širjenja le 15 nanosekund, kar zagotavlja hitro in zanesljivo delovanje.Deluje na standardnem 5V napajanju in je v paketu 28-pin PLCC (plastični svinčeni čipi).

Če iščete zanesljivo in učinkovito programirljivo logično rešitev, je GAL20V8B-15LJN odlična izbira.Zgrajena je tako, da zagotavlja močne zmogljivosti, zaradi česar je pametna možnost za podjetja, ki želijo nadgraditi svojo tehnologijo.Če razmišljate o velikem naročilu, je to odlična priložnost za optimizacijo aplikacij in kar najbolje izkoristiti svojo infrastrukturo.

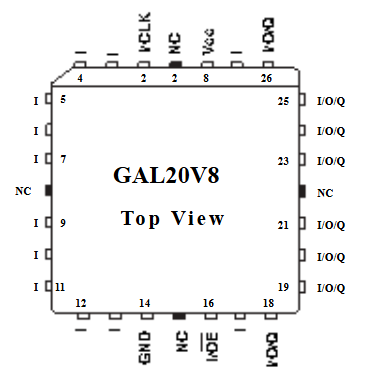

Konfiguracija pin GAL20V8B-15LJN

The GAL20V8B-15LJN je a Generična logika matrike (gal) Naprava, programabilna logična naprava, ki se uporablja v različnih digitalnih logičnih aplikacijah.The konfiguracija pin sledi a Standardna 24-pinska dvojna postavitev (DIP), z vhodi, izhodi in krmilnimi zatiči, ki so jasno opredeljeni.

Na leva stran Na diagramu (zatiči 1-12) vidimo predvsem vhodne (i) zatiče, ki omogočajo, da naprava sprejema signale iz zunanjih vezij.Pin 1 in več drugih zatičev (5, 7, 9 in 11) so označeni kot vhodi (i).Pin 6 in 22 sta označena NC (brez povezave), kar pomeni, da nista električno povezana z notranjim vezjem.Pin GND (ozemljitev) je nameščen na Pin 12, ki služi kot referenčna napetost za napravo.

Na desna stran (zatiči 13-24), imamo vhodne/izhodne (V/I) zatiče, ki so nastavljivi kot vhodi ali izhodi, odvisno od programirane logike.Ti zatiči V/I (18, 19, 21, 23, 25 in 26) zagotavljajo prilagodljivo povezljivost.Način PIN (PIN 15) za določanje delovanja načina naprave in Pin VCC (napajanje) na PIN 24 zagotavlja potrebno napetost za pravilno delovanje.

Na na vrh Od naprave obstajajo dodatni krmilni signali, vključno z MCLK (glavna ura, pin 2) in dodatnimi NC zatiči.Pinout Gal20v8b omogoča učinkovito digitalno logično zasnovo, zaradi česar je široko uporabljena komponenta v programirljivih logičnih vezjih.

GAL20V8B-15LJN CAD modeli

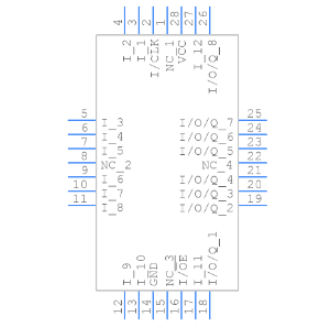

Simbol GAL20V8B-15LJN

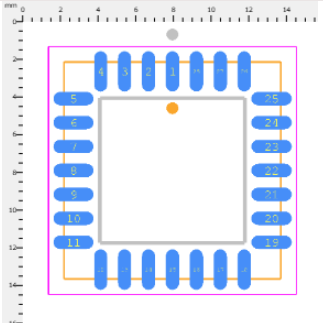

GAL20V8B-15LJN FITPRINT

GAL20V8B-15LJN funkcije

• Zamuda za širjenje: GAL20V8B-15LJN se ponaša z največjo zamudo širjenja 15 nanosekund, kar pomeni, da lahko obvlada hitre prehode signala in učinkovito deluje v časovno občutljivih aplikacijah.

• Delovna frekvenca: Podpira največjo delovno frekvenco 62,5 MHz, kar olajša hitro obdelavo in odzivnost v zapletenih digitalnih logičnih vezjih.

• Nizka poraba energije: Naprava uporablja tehnologijo E2CMOS, različico CMO, ki poudarja energetsko učinkovitost.Ta tehnologija zagotavlja, da GAL20V8B-15LJN porabi manj moči, zato je idealna za aplikacije, kjer je potrebna učinkovitost moči, ne da bi pri tem žrtvovala uspešnost.

• Reprogramirajoča tehnologija E2 celice: GAL20V8B-15LJN je opremljen z električno izbrisljivimi celicami, kar omogoča reprogramiranje in posodabljanje logičnih funkcij po potrebi.Ta funkcija zagotavlja odlično fleksibilnost in prilagodljivost pri spreminjanju strojnih okoljev ali posodobitev sistema.

• Vsestranski izhodni logični makroceli: Vključuje 8 makrocelic izhodne logike, ki jih je mogoče posamično programirati za različne logične funkcije, kar omogoča, da napravo prilagodijo posebnim potrebam.Te makrocelice podpirajo konfiguracijsko polarnost izhodne izhode in lahko posnemajo funkcionalnost 24-pinskih naprav PAL, zaradi česar je GAL20V8B-15LJN vsestranska izbira za vrsto digitalnih aplikacij.

• Izboljšana pristnost: Naprava vsebuje zmogljivosti za prednastavitev in ponastavitev vklopa za vse registre, kar zagotavlja 100-odstotno funkcionalno pristnost.Ta vidik je odličen za ohranjanje zanesljivosti in predvidljivosti v operativnih okoljih, zlasti kadar sta pomembna celovitost in uspešnost sistema.

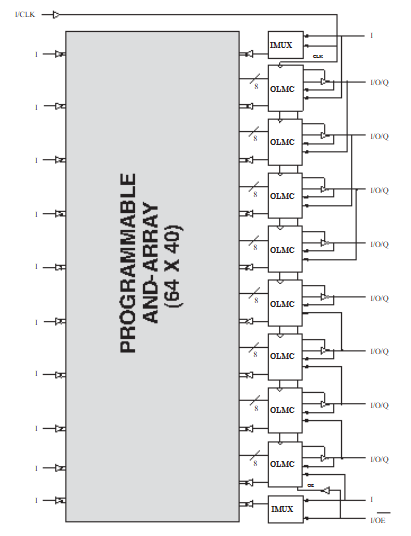

GAL20V8B-15LJN blok diagram

GAL20V8B-15LJN je naprava generične logike matrike (GAL), ki je sestavljena iz programirljivega in arada (64 x 40), ki omogoča prilagodljivo logično izvajanje.Blok diagram prikazuje programirljivo in-aray, ki služi kot primarni logični motor, kjer so vhodi in povratni signali logično združeni.Ta programirljiva matrica omogoča konfiguriranje različnih kombiniranih in zaporednih logičnih funkcij, ki ponuja prilagodljivost pri oblikovanju digitalnega vezja.

Na desni strani diagrama so vidni OLMC (izhodne logične makro celice), pri čemer je vsak povezan z izhodi in v primerjavi.Te makro celice definirajo obnašanje izhodnih zatičev, ne glede na to, ali delujejo kot kombinirana logika ali zaporedna logika s pomnilnikom flip-flop.Poleg tega IMUX (vhodne multiplekserjeve) enote omogočajo usmerjanje notranjega signala, kar še poveča programabilnost naprave.I/OQ (vhodni/izhodni zatiči) predstavljajo vmesnik med napravo in zunanjimi vezji, kar omogoča dvosmerno komunikacijo, odvisno od konfigurirane logike.

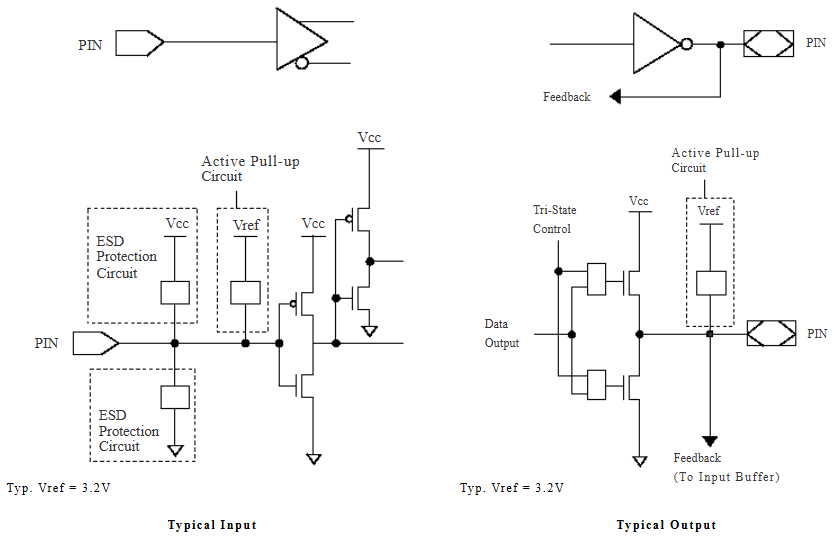

Vhodna/izhodna enakovredna shema

GAL20V8B-15LJN Vhodna/izhodna ekvivalentna shema ponazarja notranje električne značilnosti vhodnih in izhodnih zatičev naprave.Te sheme poudarjajo, kako programabilna logična naprava (PLD) upravlja signale z zaščitnimi vezji, aktivnimi vleki in mehanizmi za nadzor Tri-State, kar zagotavlja zanesljivo delovanje v digitalnih vezjih.

The Tipičen vhod Shema prikazuje strukturo vhodnega zatiča, ki vključuje zaščitne tokokroge ESD (elektrostatični izpust), da se prepreči poškodbe prehodnih napetostnih konic.Aktivno vlečno vezje zagotavlja, da PIN vzdržuje določeno logično raven, ko ga ne vozijo zunanji signal, kar preprečuje plavajoča stanja, ki bi lahko povzročila nepredvidljivo vedenje.Referenčna napetost (VREF = 3,2V) ima vlogo pri nastavitvi praga za zaznavanje logičnih visokih ali nizkih stanj.

The Tipičen izhod Shematika ponazarja izhodno strukturo, ki vključuje par tranzistorjev s push-pullom, ki omogoča močne pogonske zmogljivosti za stanja visoke in nizke logike.Funkcija Tri-State Control omogoča, da izhodni zatič vstopi v stanje visoke impedance za modele, usmerjene v vodilo, kjer ima več naprav isto povezavo.Pot povratnih informacij zagotavlja notranjo povezavo nazaj na logično matriko, kar omogoča, da napravi spremlja ali sinhronizira izhodno stanje z drugimi logičnimi funkcijami.Aktivno vlečno vezje, kadar je to potrebno, zagotavlja zanesljive napetostne ravni.

GAL20V8B-15LJN je zasnovan za hitro programirljive logične aplikacije z nizko močjo, z robustno zaščito vhoda, fleksibilne izhodne konfiguracije in programirljive povratne poti.Zaradi tega je primerno za zapletene digitalne zasnove, ki zahtevajo zanesljivo celovitost signala in nastavljive logične operacije.

Specifikacije GAL20V8B-15LJN

Tip	Parameter
Proizvajalec	Lattice Semiconductor Corporation
Serija	Gal20v8b
Embalaža	Cev
Status dela	Zastarelo
Programirani tip	EE PLD
Podkategorija	Programabilna logika ICS
Število makrocelic	8
Največja delovna frekvenca	62,5 MHz
Zamuda za širjenje - max	15 ns
Delovna napajalna napetost	5 v
Operativni dobavni tok	90 Ma
Napajalna napetost - min	4,75 v
Napajalna napetost - največ	5.25 V.
Najnižja delovna temperatura	0 ° C.
Najvišja delovna temperatura	+75 ° C.
Vrsta pritrditve	Površinski nosilec
Paket / ohišje	28-lcc (j-Lead)
Paket dobaviteljskih naprav	28-PLCC (11.51x11.51)
Številka osnovnega izdelka	Gal20v8
Višina	3,68 mm
Dolžina	11,5 mm
Širina	11,5 mm
Teža enote	0,041719 oz

GAL20V8B-15LJN aplikacije

Vgrajeni sistemi

GAL20V8B-15LJN se pogosto uporablja v vgrajenih sistemih, kjer je logika po meri potrebna po posebnih kontrolnih funkcijah.Njegova programabilna narava omogoča prilagoditev naprave za različne iterativne procese, izboljšanje funkcionalnosti in integracije z drugimi sistemskimi komponentami.

Digitalni krmilni sistemi

V digitalnih krmilnih sistemih se ta PLD uporablja za izvajanje zapletene logike za nadzor motorjev, povezovanje s senzorji in obdelavo signalov.Njegova zmožnost ravnanja z podrobno krmilno logiko je idealna za aplikacije, ki zahtevajo natančen operativni nadzor in odzivnost.

Komunikacijski vmesniki

Naprava se odlikuje pri upravljanju komunikacijskih protokolov, kodiranju in dekodiranju podatkov ter nadzoru državnih strojev.Brezhibno se prilagaja različnim komunikacijskim standardom, zaradi česar je vsestranska izbira za telekomunikacije in omrežne naprave.

Preskusna in merilna oprema

Za preskusne in merilne aplikacije GAL20V8B-15LJN zagotavlja prilagojene zmogljivosti za obdelavo podatkov, usmerjanje signala in logiko nadzora.Omogoča razvoj prilagojenih merilnih rešitev, ki zahtevajo posebne funkcije ravnanja in nadzora podatkov.

Avtomobilska elektronika

Znotraj avtomobilskega sektorja ta PLD izstopa zaradi svoje trdne zasnove in odlične zaščite elektrostatičnega praznjenja (ESD).Te funkcije zagotavljajo zanesljivo delovanje v zahtevnih pogojih, značilnih v avtomobilskih okoljih.

Industrijski sistemi za avtomatizacijo in nadzor

GAL20V8B-15LJN je ključnega pomena za industrijsko avtomatizacijo, ki zagotavlja logiko, potrebno za nadzor zapletenih industrijskih procesov in strojev.Omogoča avtomatizacijo nalog in integracijo kontrolnih sistemov, s čimer se poveča učinkovitost in zanesljivost v proizvodnih operacijah.

Potrošniška elektronika

V potrošniški elektroniki se naprava uporablja za izboljšanje funkcionalnosti gospodinjstev in osebnih naprav z učinkovitimi logičnimi rešitvami.Njegova sposobnost, da ekonomsko izvaja več logičnih funkcij, je priljubljena izbira za proizvajalce potrošniških izdelkov.

State stroji po meri

PLD je idealen za oblikovanje državnih strojev po meri v digitalnih vezjih, izboljšanje učinkovitosti kontrolne logike in operativnega zaporedja.Ta aplikacija je odlična v scenarijih, kjer je za učinkovito upravljanje zapletenih logičnih nalog potrebno specifično operativno vedenje.

GAL20V8B-15LJN programiranje

Programiranje GAL20V8B-15LJN, vsestranske logične naprave iz rešetkastega polprevodnika, je mogoče učinkovito izvesti v nekaj ključnih korakih, s čimer uporabi združljiv logični programer.Na začetku je vaša naloga oblikovati logično vezje, ki ga nameravate izvajati.To dosežemo z uporabo jezika opisa strojne opreme (HDL), pri čemer je CUPL priljubljena izbira zaradi svoje preprostosti, ki je primerna za GAL naprave.Ko je določena vaša logična zasnova, naslednji korak vključuje sestavljanje te zasnove v datoteko JEDEC (.JED) s pomočjo programske opreme, kot je Wincupl.Ta datoteka vsebuje potrebno konfiguracijo, znano kot zemljevid varovalk, za programiranje GAL.

Dejansko programiranje GAL20V8B-15LJN zahteva logični programer, ki je bil odobren z rešetkami, pri čemer je TL866 pogosto uporabljen model zaradi svoje zanesljivosti in enostavnosti uporabe.Ta korak vključuje povezovanje GAL20V8B-15LJN s programerjem v skladu z navedenimi navodili, nalaganje datoteke JEDEC v programsko opremo za programiranje in začetek programskega cikla.Ta cikel vključuje samodejno brisanje vseh prejšnjih konfiguracij pred programiranjem nove logike v napravo.Nazadnje je pomemben korak preverjanje programirane naprave tako, da jo preizkusite v predvidenem vezju, da se zagotovi pravilno, da deluje, in dokonča postopek integracije z vašimi posebnimi zahtevami aplikacije.

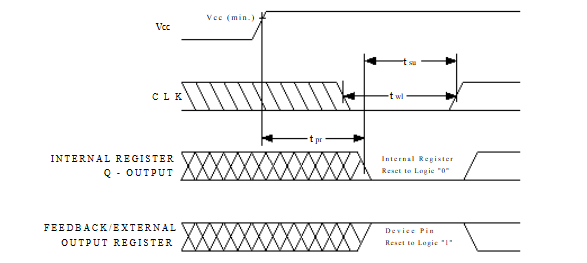

GAL20V8B-15LJN Ponastavitev vklopa

Ponastavitev vklopa v GAL20V8B-15LJN zagotavlja, da se vsi notranji registri med zagonom sistema inicializirajo v znano stanje.Ko se moč uporablja, se mora napetost VCC monotonično dvigniti brez nihanj, da se prepreči zmotno vedenje.Ko VCC doseže minimalno zahtevano raven, se bodo notranji registri ponastavili v največji zamudi 1 μs (TPR), kar nastavi vse Q izhode na logiko 0. Če so registrirani izhodni zatiči omogočeni, bodo privzeti logiki 1, ne glede na njihovo programiranjePolarnost.To zagotavlja predvidljivo inicializacijo, ki poenostavi oblikovanje državnih strojev in zaporednih logičnih vezij.

Za zagotovitev veljavne ponastavitve je treba med vklopom držati vhod ure (CLK) na statični ravni TTL.Naprave ne smete uresničiti, dokler ne bodo izpolnjeni vsi vhodni in povratni časi poti, kot je prikazano na diagramu.Ura mora biti v skladu z minimalnimi zahtevami širine impulza, preden se začne normalno delovanje.Z ohranjanjem teh pogojev mehanizem za ponastavitev napajanja zagotavlja, da se logična naprava začne v stabilnem in dobro opredeljenem stanju, s čimer prepreči nenamerne prehode ali težave z metastabilnostjo v digitalnih vezjih.

GAL20V8B-15LJN Podobni deli

• GAL20V8B-15LPN

• GAL20V8B-15QP

• GAL20V8B-15QJ

GAL20V8B-15LJN PREDNOSTI

Izboljšana prilagodljivost oblikovanja

GAL20V8B-15LJN je zasnovan z vsestransko arhitekturo, ki omogoča, da so makrocelice izhodne logike (OLMCS) uporabniško konfigurirane.Ta prilagodljivost podpira široko paleto aplikacij in prilagoditev, kar omogoča optimizacijo logične naprave za posebne naloge in funkcije brez omejitev, povezanih z manj prilagodljivimi modeli.

Zmanjšana poraba energije

GAL20V8B-15LJN z uporabo tehnologije Ultramos® Advanced CMOS zmanjšuje porabo energije za 50% na 75% v primerjavi s tradicionalnimi bipolarnimi logičnimi napravami.Zaradi tega je okolju prijazna možnost, ki tudi zmanjša toplotni izhod in poveča dolgo življenjsko dobo naprave.Tipični dobavni tokovi so bistveno nižji, s 75 mA za standardne različice z nizko močjo in celo nižje pri 45 mA za različice četrtletja, kar zagotavlja energetsko učinkovitost v okolju z visokim povpraševanjem.

Robustna zaščita ESD

Ta naprava vključuje mehanizme zaščite močnih elektrostatičnih izpustov (ESD) za ohranjanje operativne stabilnosti in zanesljivosti v okolju, ki je nagnjeno k statičnemu praznjenju.Takšna zaščita je dobra v panogah, kot sta avtomobilska in industrijska avtomatizacija, kjer so elektronske komponente lahko podvržene strogim pogojem in kjer bi ESD sicer lahko privedlo do okvare naprave ali zmotnega vedenja.

GAL20V8B-15LJN proizvajalec

Lattice Semiconductor Corporation je svetovni vodilni v rešitvah pametne povezljivosti.Znana po svojih programskih logičnih napravah z majhno močjo, rešetka skrbi predvsem na potrošniške, komunikacijske in industrijske trge.Inovativna ponudba izdelkov v podjetju vključuje FPGAS (poljski programirljivi matriki vrat), CPLD (zapletene programirljive logične naprave) in naprave za upravljanje moči, ki so sestavni del pametnih aplikacij, ki zahtevajo hitre odzive.Lattice Semiconductor se na konkurenčnem tehnološkem trgu razlikuje s svojo osredotočenostjo na rešitve z nizko močjo, majhno velikostjo in visoko zmogljivosti.Ti atributi naredijo svoje izdelke idealni za omogočanje tehnologije na področjih, kot so omrežna infrastruktura, robni računalništvo in pametne IoT naprave.Lattice si je ustvaril sloves za zagotavljanje prilagojenih rešitev, ki ustrezajo posebnim potrebam, ki jih podpirajo celovita programska orodja in razvojna okolja, ki racionalizirajo oblikovanje in uvajanje izdelkov.

Zaključek

GAL20V8B-15LJN iz Lattice Semiconductor je vrhunska naprava, ki ustreza zahtevnim potrebam sodobnih digitalnih sistemov s svojimi hitrimi zmogljivostmi, varčevanje z energijo in vsestranskimi možnostmi programiranja.Ta naprava je zgrajena za spopadanje s kompleksnimi izzivi v številnih nastavitvah, od velikih industrijskih sistemov do osebne elektronike, zaradi česar je trdna izbira za gradnjo naprednih digitalnih rešitev.Ta vodnik je razložil tehnične podrobnosti in prednosti GAL20V8B-15LJN, pa tudi, kako ga je mogoče uporabiti na različnih področjih, kar kaže na njegov pomen pri izboljšanju digitalnih nastavitev povsod.
