Kako deluje dioda 1N4001 in kje jo uporabiti?

Dioda 1N4001 je osnovna, a široko uporabljena elektronska komponenta.Tok tok omogoča samo v eni smeri, kar preprečuje poškodbe občutljivih delov vezja.V tem članku boste izvedeli za funkcije 1N4001, njegovo skupno uporabo in o tem, kako lahko pomaga zaščiti in uravnavati tok toka v elektronskih napravah.Ne glede na to, ali delate na preprostih vezjih ali naprednejših projektih, lahko razumevanje te diode močno vpliva na nemoteno delovanje vaših modelov.

Katalog

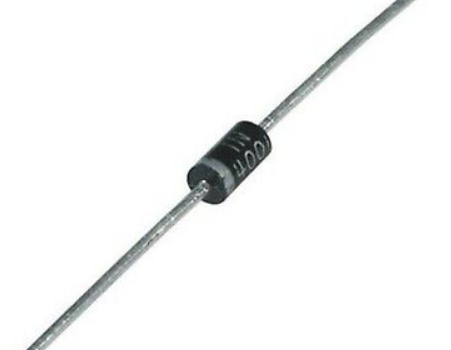

Pregled 1N4001

The 1N4001 je dioda, ki omogoča, da tok teče samo v eno smer.Poenostavljeno to pomeni, da se mora tok vedno premikati iz anode na katodo.Če želite prepoznati katodo, boste opazili sivo vrstico, označeno na komponenti.

Ta dioda lahko prenese do 1 ampere (a) toka, hkrati pa lahko upravlja tudi z največjimi tokovi do 30A.Zaradi tega lahko uporabite 1N4001 v vezjih, kjer je tok pod 1A.Vzvratni tok, ki je majhna količina toka, ki teče v nasprotni smeri, je le 5 mikroamperov (UA) - zelo majhna količina.Dioda lahko prenaša tudi reverzno napetost do 50 voltov (V).

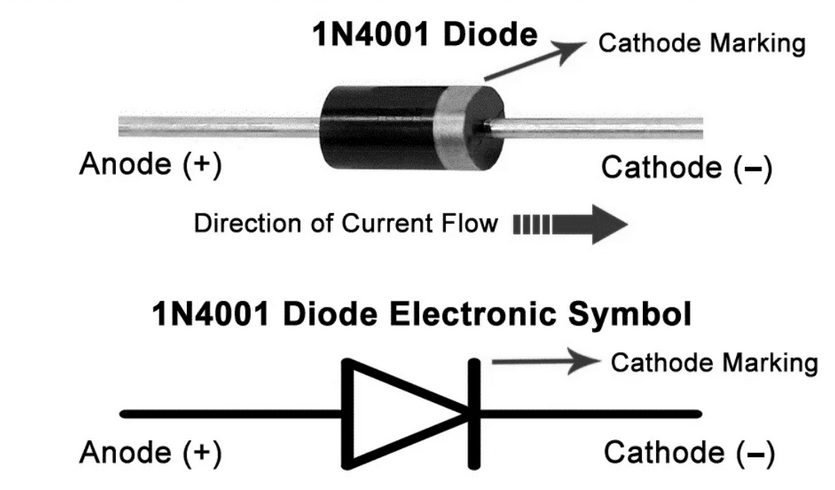

1N4001 Pinout

Zatiča št.	Ime pin	Opis
1	Anoda	Tok vedno vstopi skozi anodo
2	Katoda	Tok vedno izstopi skozi katodo

1N4001 CAD dizajn

Simbol

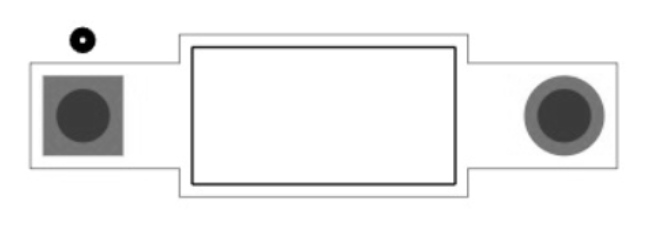

Odtis

Ključne značilnosti 1N4001

Povprečni tok naprej

Dioda 1N4001 lahko nosi enakomeren tok do 1 ampere (a).To pomeni, da lahko pri značilni uporabi brez težav ravna s pretokom električne energije na tej ravni.

Najvišji tok

V situacijah, ko lahko pride do kratkih konic toka, lahko dioda zdrži vrhove do 30A.Ti trni so kratki porušitvi, dioda pa je zgrajena tako, da jih obvlada, ne da bi bila poškodovana.

Povratni tok

Vzvratni tok te diode je zelo nizek - samo 5 mikroamperov (UA).To pomeni, da če je kateri koli tok v nasprotni smeri (ki je ne želite), je tako majhen, da je komaj opazen.

RMS povratna napetost

1N4001 ima oceno povratne napetosti korenine (RMS) 35 voltov (V).To je merilo največje povratne napetosti, ki jo lahko dioda redno upravlja.

Vrhunska povratna napetost

Dioda lahko prenaša največjo povratno napetost do 50 V.To pomeni, da lahko obvlada nenadne konice v napetosti v nasprotni smeri, ne da bi propadli.

Paket do-41

1N4001 je na voljo v paketu DO-41, ki je standardna vrsta embalaže za diode.Ta paket se običajno uporablja in omogoča enostavno integracijo v vezja.

Tehnične specifikacije 1N4001

1N4001 od ON Semiconductor vključuje tehnične specifikacije, značilnosti, parametre in primerljive dele, ki imajo podobne specifikacije z modelom On On Semiconductor 1N4001.

Tip	Parameter
Status življenjskega cikla	Zadnje pošiljke (nazadnje posodobljeno: pred 2 dnevi)
Kontaktirajte prevleko	Kositer
Monta	Skozi luknjo
Vrsta pritrditve	Skozi luknjo
Paket / ohišje	DO-204AL, DO-41, AXIAL
Število zatičev	2
Paket dobaviteljskih naprav	DO-204AL (DO-41)
Teža	245mg
Embalaža	Trak in kolut (TR)
Objavljeno	1998
Status dela	Zastarelo
Raven občutljivosti vlage (MSL)	1 (neomejeno)
Največja delovna temperatura	175 ° C.
Min delovna temperatura	-55 ° C.
Kapacitivnost	15pf
Napetost - ocenjena DC	50V
Trenutna ocena	1A
Osnovna številka dela	1N4001
Polarnost	Standardno
Konfiguracija elementov	Samski
Hitrost	Standardno okrevanje> 500ns,> 200mA (IO)
Vrsta diode	Standardno
Tok - vzvratno puščanje @ VR	5μA @ 50V
Odvajanje moči	3W
Izhodni tok	1A
Napetost - naprej (vf) (max) @ if	1.1V @ 1A
Naprej tok	1A
Delovna temperatura - stičišče	-55 ° C ~ 175 ° C.
Največji prenapetostni tok	30a
Napetost - DC vzvratno (VR) (max)	50V
Tok - povprečno odpravljeno (io)	1A
Naprej napetost	1.1V
Max Reverse Protes (DC)	50V
Povprečni odpravljeni tok	1A
Vrhunski povratni tok	5μA
Največja ponavljajoča se povratna napetost (VRRM)	50V
Kapacitivnost @ VR, F	15PF @ 4V 1MHz
Najvišji ne-ponovni prenapetostni tok	30a
Vzvratna napetost	50V
Max Forward Surge CORCE (IFSM)	30a
Premer	2,72 mm
Višina	5.2 mm
Dolžina	5.2 mm
Širina	6,35 mm
Doseči SVHC	Brez SVHC
Utrjevanje sevanja	Ne
Status ROHS	ROHS skladen
Brez vodi	Brez vodi

Pogoste uporabe 1N4001

Preprečevanje povratne polarnosti

Ena pogosta uporaba diode 1N4001 je zaščita vezij pred obratno polarnostjo.Če nekdo slučajno poveže vir napake, ta dioda prepreči obratni tok toka, kar lahko pomaga, da se v vezju izogne ​​poškodovanju drugih komponent.

Usmerniki (napol val in polno valovanje)

1N4001 se uporablja tudi v vezjih usmernikov, ki so zasnovani za pretvorbo izmeničnega toka (AC) v neposredni tok (DC).V pol valovanju je dovoljena le polovica izmeničnega signala, medtem ko se pri popravilu polnovlani pretvori celoten signal.Dioda ima ključno vlogo pri zagotavljanju, da tok teče samo v želeni smeri.

Zaščitna naprava

1N4001 lahko deluje kot zaščitna naprava v različnih aplikacijah.Na primer, lahko varuje občutljive dele vezja, tako da blokira vse povratne tokove, ki bi sicer lahko povzročili škodo.

Uredba o trenutnem pretoku

V nekaterih vezjih je pomembno nadzorovati pretok toka in pri tem lahko pomaga 1N4001.Zagotavlja, da tok teče v pravo smer in uravnava količino toka, ki gre skozi.

1N4001 Možnosti zamenjave

• 1N4148

• 1N4733A

• 1N5408

• 1N5822

• Zenerjeve diode

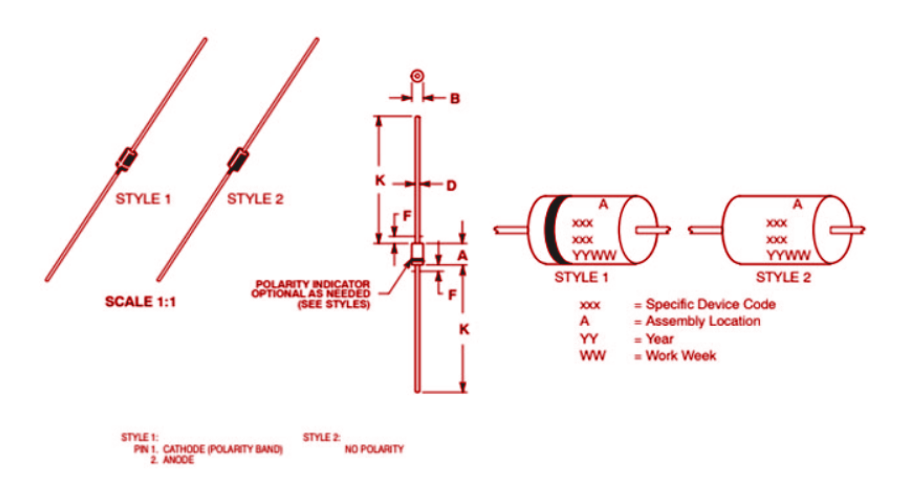

1N4001 Velikost in dimenzije paketa

Mehanske lastnosti 1N4001

Primer

Dioda je na voljo v epoksi oblikovanem primeru, ki zagotavlja zaščito in trajnost.Ta vrsta primera pomaga zaščititi diodo pred zunanjo škodo in jo zanesljivo ohranja.

Teža

1N4001 tehta približno 0,4 grama.Zaradi tega je lahka, kar je idealno, ko oblikujete kompaktna ali vesoljsko omejena vezja.

Korozijsko odporen zaključek

Zunanje površine diode so odporne proti koroziji, kar zagotavlja, da ostane funkcionalno, tudi če so izpostavljeni pogojem, ki sicer lahko povzročijo obrabo ali razgradnjo.Poleg tega so terminalni potencialni vodi zasnovani tako, da jih je enostavno prodajati, kar omogoča gladko montažo.

Temperatura spajkanja

Pri spajkanju 1N4001 na svoje mesto lahko 10 sekund prenese temperaturo do 260 ° C.Priporočljivo je, da se postopek spajkanja ohrani v tem trajanju, da se prepreči pregrevanje in poškoduje diode.Pri spajkanju se prepričajte, da vzdržujete razdaljo približno 1/16 palca od primera.

Označevanje polarnosti

Da bi lažje prepoznali pravilno orientacijo za namestitev, je katoda diode jasno označena s polarnim pasom.To olajša vedeti, v katero smer naj tok teče, kar zagotavlja pravilno funkcionalnost v vašem vezju.

Informacije o proizvajalcu za 1N4001

1N4001 izdeluje na Semiconductor, podjetje, ki se osredotoča na ustvarjanje tehnologij varčevanja z energijo.Na Semiconductor ponuja rešitve, ki pomagajo zmanjšati globalno porabo energije s ponudbo široke palete izdelkov, od upravljanja z močjo in signalom do logičnih in po meri rešitev.Njihove izdelke je mogoče najti v panogah, kot so avtomobilska, komunikacija, računalništvo, potrošniška elektronika, industrijska, LED razsvetljava, medicinska oprema, vojaška/vesoljska oskrba in napajanja.

PDF podatkovnega lista

1N4001 podatkovni listi:

1N4001.pdf

Pogosto zastavljena vprašanja [FAQ]

1. Kakšna je razlika med 1N4001 in 1N4007?

Glavna razlika je njihova sposobnost za obdelavo povratne napetosti.1N4001 lahko prenese do 50 V, medtem ko 1N4007 lahko prenese do 1000 V.Če je zahteva za povratno napetost večja, se lahko 1N4007 uporablja namesto katere koli diode od 1N4001 do 1N4006.

2. Katere možnosti embalaže so na voljo za 1N4001?

1N4001 je na voljo v različnih vrstah embalaže, vključno z možnostmi naravnega vtiča, kot sta DO-41 in DO-27 (označeno kot 1N4001), ter paketi za površinsko pritegnjenost, kot so SOD-323, SOD123 in SMA (običajno označeni kot M1).

3. Kako lahko ugotovite, katera stran diode 1N4001 je pozitivna in katera je negativna?

Če želite najti pozitivne in negativne strani, uporabite multimeter, nastavljen na način odpornosti.Priključite testne vodnike na diodo.Če tok teče, je pozitivni svinci multimetra povezan z anodo (pozitivna stran).Če tok ne teče, je pozitiven svinec povezan s katodo (negativna stran).
