IO Blocks je razložen: Funkcionalnost in aplikacije

Požarni alarmni sistemi igrajo resno vlogo pri varovanju življenj in premoženja z zagotavljanjem hitrih in usklajenih odzivov v nujnih primerih.V tej funkcionalnosti prevladujejo alarmni regulator in njene podporne komponente, vključno z vhodnimi/izhodnimi moduli, dimnimi izpušnimi ventili, vrati za požar in druge osnovne naprave.Ti elementi skupaj ustvarijo sinhronizirano omrežje, ki je zasnovano za odkrivanje, signalizacijo in aktiviranje varnostnih ukrepov z natančnostjo.Ta članek raziskuje zapleteno delovanje in značilnosti GST-LD-8301 in GST-LD-8303 vhodne/izhodne module-napredne komponente, ki povečujejo zanesljivost in prilagodljivost sistemov požarne varnosti.Od elektronske prilagodljivosti kodiranja do robustnih praks ožičenja se kopamo v ključne atribute, zaradi katerih so ti moduli potrebni v sodobnih strategijah za zaščito požara.Ne glede na to, ali optimizirate varnost v visokih stavbah ali industrijskih objektih, je razumevanje funkcionalnosti teh modulov vrhunsko za zagotavljanje celovitosti in pripravljenosti sistema.

Katalog

Funkcionalnost

V primeru požarnega alarma krmilnik alarma prevzame ključno vlogo in aktivira različne zunanje krmilne naprave, povezane prek izhodnega modula.Ta zapleteni sistem je sestavljen iz več komponent, ki delujejo v tandemu, kot so dimni izpušni ventili, zračni ventili, vrata za požar, ventilatorji in alarmni zvonovi.Vsaka naprava je natančno zasnovana tako, da se odzove na ukaze krmilnika, hkrati pa med nujnimi primeri deluje kohezivno.Izhodni modul, povezan z zanko krmilnika, je lahko strateško nameščen bodisi blizu opreme, ki jo nadzira, bodisi znotraj končnega polja, kar izboljša tako dostopnost kot operativno učinkovitost.

Zmogljivost sistema za elektronsko kodiranje na kraju samem doda sloj prilagodljivosti, kar omogoča spremembe, ki ustrezajo posebnim inženirskim potrebam.Ta prilagodljivost postane večinoma opazna v okoljih, kjer morajo biti ukrepi požarne varnosti prilagojeni tako, da ustrezajo različnim strukturnim in operativnim značilnostim.Na primer, v visokih stavbah lahko natančno integracijo dimnih izpušnih ventilov in požarnih polkna programiramo za učinkovito obvladovanje dima, s čimer se zaščiti evakuacijske poti in zagotavlja varnost posameznikov v resnih trenutkih.

Ko krmilnik zazna alarmni signal iz detektorja, takoj pošlje krmilni signal skozi vodilo v izhodni modul, ki nato aktivira zahtevano opremo za požar.To zaporedje ponazarja dobro usklajen mehanizem odziva, ki ne ustreza samo regulativnim standardom, ampak tudi uteleša najboljše prakse v pripravljenosti na izredne razmere.Interakcija tekočine med različnimi sestavnimi deli požarnega alarmnega sistema znatno zmanjša tveganja in poveča varnost vseh potnikov.

Pregled izdelka

Lastnosti

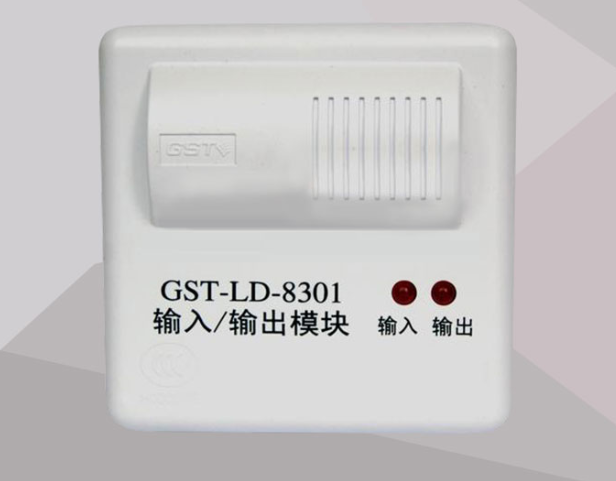

Vhodni/izhodni modul GST-LD-8301 služi kot napreden kontrolni vmesnik na osnovi vodila, natančno izdelan za opremo z dvojnim delovanjem.To vključuje nevarne sisteme, kot so dvostopenjska vrat za valjanje zaklopa, vodne črpalke in ventilatorji za izpušni plini.Modul je ključnega pomena za natančno namestitev vrat za zaklop, ki omogoča nadzor na različnih ravneh - od zgornjih do srednjih in srednjih do nižjih položajev.Njegova prilagodljivost je pomembna;Deluje lahko kot dva ločena vhodna/izhodna modula GST-LD-8301, kar znatno poveča operativno prilagodljivost pri zapletenih nastavitvah.

V dejanskih scenarijih prevladuje zanesljivost kontrolnih vmesnikov.Na primer, v visokotlačnih okoljih, kot so poslovne stavbe ali industrijski objekti, lahko zmožnost hitrega in natančnega upravljanja vrat za zaklop požara odločilno vpliva na varnostne rezultate.Vpogledi iz več instalacij razkrivajo, da integracija takšnih modulov vodi do izrazitih izboljšav odzivnih časov v nujnih primerih in s tem okrepi celotne varnostne protokole.

GST-LD-8303 Vhodni/izhodni modul se ponaša z dvema neprekinjenimi kodiranimi naslovi, ki ustreza največ 242 kodah.Ta funkcionalnost omogoča modulu, da sprejme ukaze za dva ločena dejanja od krmilnika, ki ponuja dva krmilna izhoda in dva potrditvena vhoda.Ko deluje na običajno odprtem stikalnem signalu, ko je aktiviran, ta signal prenaša na krmilnik prek vodila za povezavo, sproži alarme in prikaže naslov akcijske naprave.V primeru okvare modula je krmilnik programiran tako, da ustvari alarm, hkrati pa označuje tudi določeno številko modula, kar zagotavlja takojšnjo ozaveščenost o kakršnih koli zapletih.Prisotnost dveh parov običajno odprtih in običajno zaprtih stikov poleg dveh aktivnih izhodov še poveča zmogljivosti modula.Poleg tega vključuje zaznavanje linij za vhod in izhod, kar je dinamično za ohranjanje operativne celovitosti.

Tehnične specifikacije

Glavne specifikacije	Podrobnosti
Delovna napetost	Napetost avtobusa: vodila 24V
	Napajalna napetost: DC24V
Spremljanje toka	Vodni tok: ≤1mA
	Napajalni tok: ≤6mA
Delovni tok	Vodni tok: ≤4mA
	Napajalni tok: ≤35mA
Žični sistem	Povežite se s krmilnikom z ne-polarnim signalom dvema avtobusi in se povežite z napajanjem DC24V z uporabo ne-polarnosti Dva avtobusi.
Izhodna zmogljivost	DC24V/1A (vsota največje izhodne zmogljivosti Dve skupini je DC24V/1A).
Način nadzora izhoda	Impulz, raven (rele običajno odprt/običajno zaprt pasiven kontaktni izhod;Čas vlečenja releja je 10s, ko se začne impulz).
Tovarniška nastavitev	Dvosmerna metoda pregledovanja običajno odprte linije.
Delovno okolje	Temperatura: -10 ℃～+55 ℃
	Relativna vlaga: ≤95% (brez kondenzacije)
Raven zaščite lupine	IP30
Splošne dimenzije	110 mm × 86 mm × 43 mm (s spodnjo lupino).

Podrobnosti o ožičenju

V svetu ožičenja za module, ki so označeni kot "normalno odprti pregledni liniji", premišljen pristop vključuje povezovanje terminalnega upora 4,7kΩ vzporedno na koncu vhodne črte modula, zlasti na najbolj oddaljenem terminalu iz modula.Ta skrbna namestitev služi za stabilizacijo signala, hkrati pa učinkovito zmanjšuje motnje hrupa.Takšni ukrepi lahko znatno okrepijo zanesljivost sistema, kar mu omogoča večjo zaupanje.Za module, ki so konfigurirani na status "običajno zaprte preglede", je priporočljiva namestitev zaključnega upora 4,7KΩ na istem terminalu.Ta nastavitev igra dinamično vlogo pri ohranjanju celovitosti vezja in tako zagotavlja, da sistem predvidljivo deluje v različnih operativnih pogojih.

Pri ocenjevanju izhodne faze modula je pametno povezati terminalni upor 4,7kΩ vzporedno z diodo IN4007.Ta konfiguracija izpolnjuje dve osnovni funkciji: upor zagotavlja ustrezno odpoved signala, medtem ko dioda deluje kot zaščita pred potencialno povratno polarnostjo, kar bi sicer lahko povzročilo škodo v vezju.Premišljena integracija teh komponent prikazuje niansirano razumevanje dinamike vezja in nujnost zaščitnih ukrepov v elektronskih modelih.

Praktične izkušnje na terenu razkrivajo, da natančna pozornost do detajlov pri konfiguracijah ožičenja lahko prepreči številne skupne izzive, vključno z degradacijo signala in odpovedjo opreme.Na primer, tehniki pogosto opazujejo, da lahko neuspeh nemiranja črt privede do zmotnega vedenja sistema.To poudarja vrednost spoštovanja uveljavljenih praks, ki ne samo spodbujajo bolj gladko operacijo, ampak tudi prispevajo k dolgoživosti opreme.
