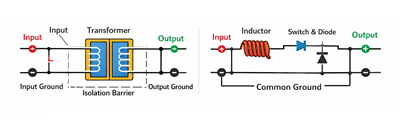

Slika 1. Pregled izoliranega in neizoliranega pretvornika moči
Izolirani pretvornik moči je vrsta vezja za pretvorbo moči, ki prenaša energijo med vhodom in izhodom brez neposredne električne povezave.Njegov primarni namen je zagotoviti električno varnost in izolacijo hrupa z ločevanjem vhodnih in izhodnih ozemljitev.Ta ločitev je dosežena z galvansko izolacijo, ki preprečuje, da bi tok tekel neposredno med obema stranema.Namesto prevodne poti se energija prenaša skozi vmesni medij, običajno z uporabo magnetne ali optične sklopke.Ta oblika pomaga zaščititi občutljive komponente pred napetostnimi skoki ali napakami na vhodni strani.Izolirani močnostni pretvorniki so opredeljeni s svojo sposobnostjo ohranjanja električne neodvisnosti med vhodom in izhodom, medtem ko še vedno zagotavljajo nadzorovano moč.
Neizolirani močnostni pretvornik je vezje za pretvorbo moči, kjer imata vhod in izhod neposredno električno povezavo.Njegov glavni namen je učinkovito uravnavanje ravni napetosti v sistemih, ki ne zahtevajo električne ločitve.Pri tej zasnovi imata obe strani običajno skupno podlago, kar omogoča, da tok teče neposredno med vhodom in izhodom.Ta skupna referenca poenostavi strukturo vezja in zmanjša število komponent.Ker ni galvanske izolacije, sta vhod in izhod ves čas električno povezana.Neizolirani močnostni pretvorniki so torej opredeljeni z neprekinjeno prevodno potjo in skupno ozemljitvijo med virom in obremenitvijo.

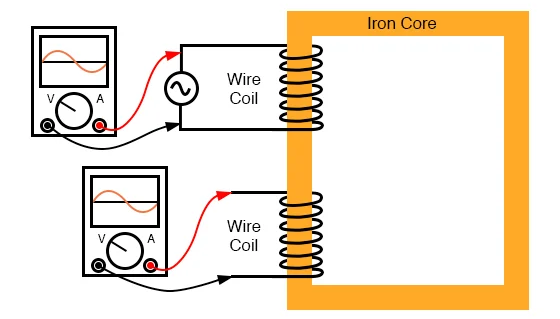

Slika 2. Izolacijski diagram transformatorja
Izolirani pretvorniki delujejo s prenosom energije prek magnetne sklopke in ne z neposrednim električnim prevodom.Stikalna naprava hitro vklopi in izklopi vhodno napetost, kar ustvari časovno spremenljiv tok v primarnem navitju transformatorja.Ta spreminjajoči se tok ustvarja magnetno polje v jedru transformatorja, ki je povezano s sekundarnim navitjem.Magnetno polje inducira napetost na sekundarni strani, kar omogoča prenos energije čez izolacijsko pregrado.Ker med navitji ni prevodne poti, se električna ločitev ohranja skozi celoten proces.Izhodna stran nato pretvori inducirani signal v uporabno enosmerno napetost z uporabo osnovnih stopenj usmerjanja in filtriranja.Ta metoda zagotavlja nadzorovan prenos energije, hkrati pa ohranja galvansko ločitev med vhodom in izhodom.

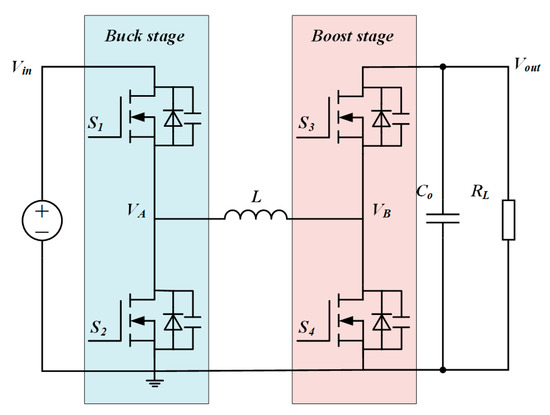

Slika 3. Neizolirano stikalno vezje
Neizolirani pretvorniki uravnavajo napetost s preklapljanjem znotraj neprekinjene električne poti.Polprevodniško stikalo se hitro vklopi in izklopi, da nadzoruje pretok energije od vhoda do izhoda.Med preklopom induktor začasno shrani energijo v svojem magnetnem polju in jo nato sprosti obremenitvi.Kondenzatorji se uporabljajo za izravnavo izhoda in vzdrževanje stabilne ravni napetosti.Ker imata vhod in izhod skupno podlago, poteka prenos energije neposredno skozi komponente vezja.Postopek preklapljanja prilagodi delovni cikel za uravnavanje izhodne napetosti v skladu s sistemskimi zahtevami.Ta pristop omogoča učinkovito pretvorbo napetosti brez potrebe po izolacijskih komponentah.
1. Povratni pretvornik

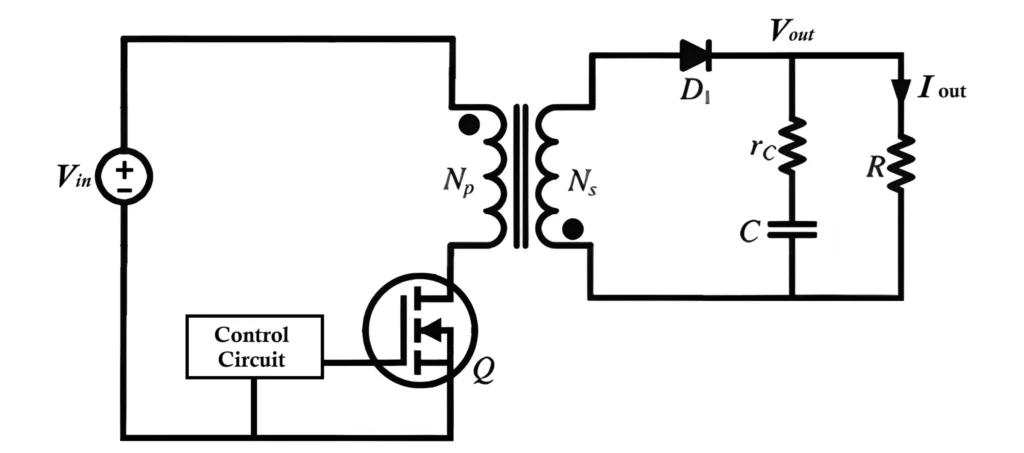

Slika 4. Shema vezja povratnega pretvornika
Povratni pretvornik je preprost izoliran pretvornik moči, ki shranjuje energijo v transformatorju in jo dovaja na izhod.Uporablja transformator s primarnim in sekundarnim navitjem, kjer primarno stran krmili stikalna naprava.Ko stikalo deluje, se energija najprej shrani v transformatorju in nato prenese na sekundarno stran.Sekundarno vezje vključuje diodo in kondenzator za pretvorbo in izravnavo izhodne napetosti.Ta struktura omogoča pretvorbo napetosti in izolacijo znotraj kompaktne zasnove.Prikazano vezje poudarja osnovno razporeditev transformatorske sklopke, preklopnega nadzora in izhodnega usmerjanja.Povratni pretvorniki so splošno priznani zaradi svoje preprostosti in primernosti v aplikacijah z nizko do srednjo močjo.
2. Napredni pretvornik

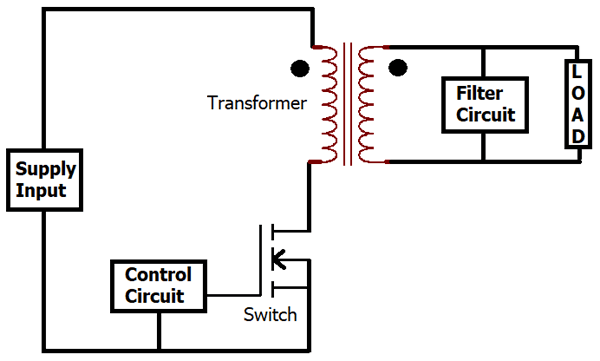

Slika 5. Shema vezja naprej pretvornika
Pretvornik naprej je izoliran pretvornik moči, ki med preklopnim obdobjem prenaša energijo neposredno od vhoda do izhoda.Uporablja transformator, kjer energija teče na sekundarno stran, medtem ko je stikalo aktivno.Vezje vključuje krmiljeno stikalo na primarni strani in usmernik s filtrirnimi komponentami na sekundarni strani.Za razliko od zasnov, ki temeljijo na shranjevanju energije, transformator neprekinjeno dovaja moč v intervalih prevodnosti.Diagram jasno prikazuje pot prenosa energije skozi transformator do izhodne stopnje.Ta struktura podpira stabilno pretvorbo napetosti, hkrati pa ohranja električno izolacijo.Napredni pretvorniki se pogosto uporabljajo, kjer sta potrebna izboljšana učinkovitost in nadzorovana dobava moči.
3. Push-Pull pretvornik

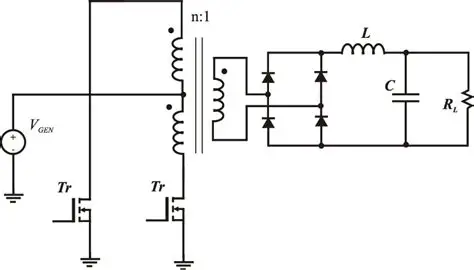

Slika 6. Shema vezja potisno-vlečnega pretvornika
Push-pull pretvornik je izoliran močnostni pretvornik, ki uporablja dve preklopni napravi za izmenično poganjanje transformatorja.Odlikuje ga primarno navitje transformatorja s sredinskim odcepom, ki omogoča, da tok teče v nasprotnih smereh med vsakim preklopnim ciklom.Vsako stikalo deluje izmenično in napaja eno polovico transformatorja hkrati.To izmenično delovanje izboljša izkoristek transformatorja in podpira učinkovit prenos energije.Sekundarna stran vključuje usmerjanje in filtriranje za ustvarjanje stabilne izhodne napetosti.Diagram odraža simetrično razporeditev stikal in navitij transformatorja.Push-pull pretvorniki se običajno uporabljajo v aplikacijah srednje moči, ki zahtevajo uravnoteženo delovanje.
4. Polmostni pretvornik

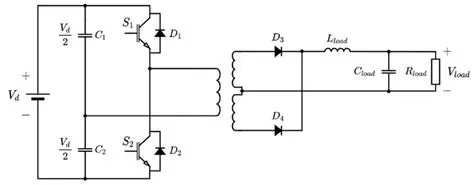

Slika 7. Shema vezja polmostnega pretvornika
Polmostni pretvornik je izoliran močnostni pretvornik, ki uporablja dve stikali za pogon transformatorja iz razdeljene vhodne napetosti.Vezje razdeli vhodno napajanje na dve polovici s pomočjo kondenzatorjev, ki zagotavljajo sredinsko referenco.Stikala delujejo izmenično za uporabo napetosti v primarnem navitju transformatorja.Ta konfiguracija omogoča nadzorovan prenos energije ob zmanjšanju napetosti na vsakem stikalu.Transformator nato odda energijo na sekundarno stran, kjer se popravi in filtrira.Diagram prikazuje uravnoteženo razporeditev dveh stikal in vmesnika transformatorja.Polmostni pretvorniki se običajno uporabljajo v sistemih zmerne do visoke moči z učinkovitim krmiljenjem preklapljanja.
5. Pretvornik s polnim mostom

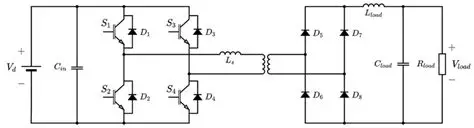

Slika 8. Shema vezja polnega mostičnega pretvornika
Polnomostni pretvornik je izoliran močnostni pretvornik, ki uporablja štiri stikalne naprave za pogon transformatorja.Stikala so razporejena v konfiguraciji H-mosta, kar omogoča popoln izkoristek vhodne napetosti.Z menjavanjem preklopnih parov vezje uporablja dvosmerno napetost na primar transformatorja.To omogoča učinkovit prenos energije in podpira delovanje z visoko močjo.Sekundarna stran vključuje usmerjanje in filtriranje za ustvarjanje stabilnega enosmernega izhoda.Diagram prikazuje razporeditev štirih stikal, povezanih s transformatorjem in izhodno stopnjo.Polnomostni pretvorniki se pogosto uporabljajo v aplikacijah z visoko močjo, ki zahtevajo robustno in učinkovito pretvorbo energije.
1. Buck Converter (step-down)

Slika 9. Shema vezja pretvornika za znižanje vrednosti
Buck pretvornik je neizoliran DC-DC pretvornik, ki zmanjša višjo vhodno napetost na nižjo izhodno napetost.Uporablja preklopno napravo za nadzor, koliko energije je dobavljeno od vira do obremenitve, medtem ko induktor pomaga gladiti tokovni tok.Dioda zagotavlja pot toka, ko je stikalo izklopljeno, kondenzator pa pomaga vzdrževati enakomerno izhodno napetost.Zaradi te osnovne strukture je pretvornik zniževalnega toka eden najpogostejših vrst padajočih pretvornikov moči v elektronskih sistemih.Razporeditev vezja običajno vključuje stikalo, diodo, induktor in kondenzator, povezane v kompaktno neizolirano postavitev.Zaradi te preproste topologije se pretvorniki zniževanja pogosto uporabljajo povsod, kjer je potrebno učinkovito zmanjšanje napetosti.V močnostni elektroniki je pretvornik valute cenjen kot praktična rešitev za reguliran nizkonapetostni izhod iz višjega enosmernega napajanja.
2. Povečevalni pretvornik (Step-Up)

Slika 10. Shema vezja ojačevalnega pretvornika
Ojačevalni pretvornik je neizoliran pretvornik DC-DC, ki poveča nižjo vhodno napetost na višjo izhodno napetost.Deluje tako, da shranjuje energijo v induktorju in nato to energijo sprosti, da dvigne izhodno napetost nad vhodno raven.Vezje običajno vključuje induktor, stikalo, diodo in kondenzator, ki tvori standardno strukturo stopenjskega pretvornika.Ko se energija premika skozi poti polnjenja in praznjenja induktorja, se izhod ustvari in stabilizira za obremenitev.Zaradi tega je ojačevalni pretvornik široko uporabljena možnost pri načrtovanju napajalnika, ko je potrebna višja enosmerna napetost iz nižjega vira.Njegova neizolirana konfiguracija ohranja vezje kompaktno in električno neprekinjeno od vhoda do izhoda.Za številne elektronske sisteme ojačevalni pretvornik zagotavlja preprost način za doseganje učinkovitega dviga napetosti brez izolacijskih komponent.
3. Buck-Boost pretvornik (step-up/down)

Slika 11. Shema vezja pretvornika Buck-Boost
Buck-boost pretvornik je neizoliran DC-DC pretvornik, ki lahko zmanjša ali poveča izhodno napetost glede na zahteve vezja.Združuje preklopno delovanje s prenosom energije na osnovi induktorja, da zagotovi prilagodljivo regulacijo napetosti iz ene same topologije.Ta pretvornik je uporaben, kadar je vhodna napetost med delovanjem nad ali pod zahtevano izhodno ravnjo.Struktura njegovega vezja vključuje stikalo, diodo, induktor in kondenzator, ki je urejen tako, da podpira pretvorbo z zniževanjem in zviševanjem.V nekaterih konfiguracijah se lahko izhodna polariteta obrne, v drugih pa je vezje zasnovano za reguliran neinvertirajući izhod.Topologija, ki jo prikazuje tovrstno vezje, poudarja njegovo sposobnost prilagajanja ravni napetosti brez uporabe transformatorja.Zaradi te prilagodljivosti je ojačevalni pretvornik pomembna neizolirana vrsta pretvornika v sodobni močnostni elektroniki.
• Zagotavlja električno ločitev med vhodom in izhodom.
• Izboljša varnost uporabnika in opreme.
• Pomaga zmanjšati prenos hrupa med stranema vezja.
• Varneje podpira pretvorbo visoke napetosti.
• Omogoča različne reference tal na vsaki strani.
• Ponuja veliko fleksibilnost zasnove v energetskih sistemih.
• Uporabno za modele napajalnikov z več izhodi.
• Pomaga zaščititi občutljiva nadaljnja vezja.
• Zagotavlja visoko učinkovitost pretvorbe v številnih oblikah.
• Uporablja manj komponent in preprostejše postavitve.
• Zmanjša skupno velikost in težo vezja.
• Zniža stroške izdelave in oblikovanja.
• Podpira kompaktno integracijo napajalnika.
• Dobro se odziva v nizkonapetostnih enosmernih sistemih.
• Poenostavi ozemljitev in zasnovo na ravni plošče.
• Z lahkoto se prilega prostorsko omejenim elektronskim napravam.
1. Industrijski krmilni sistemi
Izolirani močnostni pretvorniki se pogosto uporabljajo v industrijskih krmilnih sistemih, kot so PLC-ji, motorni pogoni in oprema za avtomatizacijo tovarn.Ti sistemi pogosto obravnavajo različne napetostne domene, zato je potrebna električna ločitev med krmilnim in napajalnim delom.Neizolirani pretvorniki se uporabljajo tudi znotraj nizkonapetostnih podvezij, kjer zadošča neposredna regulacija.Njihov pomen v industrijski opremi je v zagotavljanju stabilnega napajanja nadzornih, logičnih in pogonskih komponent.
2. Telekomunikacijska oprema
Telekomunikacijski sistemi uporabljajo izolirane in neizolirane pretvornike v usmerjevalnikih, baznih postajah, stikalih in komunikacijskih modulih.Izolirani pretvorniki se običajno uporabljajo v odsekih, ki zahtevajo varnostno ločitev in nadzor hrupa med močnostnimi stopnjami.Neizolirani pretvorniki so pogosto nameščeni v bližini procesorjev in komunikacijskih čipov za lokalno regulacijo napetosti.Ti pretvorniki so pomembni, ker zanesljiva dobava energije neposredno vpliva na obdelavo signala in čas delovanja omrežja.
3. Zabavna elektronika
Naprave, kot so televizorji, prenosni računalniki, igralni sistemi in izdelki za pametni dom, se zanašajo na pretvornike električne energije za zagotavljanje potrebnih notranjih napetosti.Izolirani pretvorniki se pogosto uporabljajo v AC-DC adapterjih ali napajalnikih, ki morajo ločiti uporabniško stran od omrežne strani.V napravi se običajno uporabljajo neizolirani pretvorniki za učinkovito pretvorbo napetosti na vozilu.Njihov pomen izhaja iz omogočanja kompaktne, stabilne in pravilno regulirane moči v številnih elektronskih funkcijah.
4. Avtomobilska elektronika
Sodobna vozila uporabljajo pretvornike električne energije v informacijsko-razvedrilnih sistemih, modulih za razsvetljavo, sistemih za upravljanje baterij, senzorjih in krmilnih enotah.Izolirani pretvorniki so pomembni v visokonapetostnih odsekih električnih vozil, kjer morajo različne električne domene ostati ločene.Neizolirani pretvorniki se pogosto uporabljajo za zvišanje ali znižanje napetosti v standardnih nizkonapetostnih avtomobilskih tokokrogih.Ti pretvorniki so potrebni, ker avtomobilska elektronika zahteva zanesljivo napajanje v spremenljivih pogojih delovanja.
5. Medicinska oprema
Medicinske naprave, kot so monitorji bolnikov, sistemi za slikanje, diagnostična orodja in prenosni izdelki za zdravstveno nego, so odvisne od natančne in stabilne pretvorbe energije.Izolirani pretvorniki so še posebej pomembni pri medicinski opremi, ker je pogosto potrebna električna ločitev med stranjo, ki je priključena na bolnika, in virom napajanja.Neizolirani pretvorniki se lahko še vedno uporabljajo v notranjih nizkonapetostnih odsekih, kjer je primerna neposredna pretvorba.Njihova vloga je pomembna, ker morajo medicinski sistemi vzdrževati stalno moč za občutljive elektronske funkcije.
6. Sistemi obnovljivih virov energije
Sistemi sončne energije, enote za shranjevanje energije in sorodni krmilniki uporabljajo močnostne pretvornike za upravljanje pretvorbe napetosti med viri, baterijami in bremeni.Izolirani pretvorniki se uporabljajo, kjer je potrebna električna ločitev med različnimi sistemskimi stopnjami ali vmesniki.Neizolirani pretvorniki se pogosto uporabljajo v regulacijskih poteh enosmernega toka za polnjenje, nadzor ali lokalno kondicioniranje napajanja.Ti pretvorniki so pomembni, ker morajo sistemi obnovljivih virov energije obravnavati spreminjajoče se vhodne pogoje, hkrati pa ohranjati uporabno izhodno moč.
7. Računalništvo in oprema za obdelavo podatkov
Strežniki, vgrajene plošče, naprave za shranjevanje podatkov in omrežna strojna oprema uporabljajo več napajalnih vodil za procesorje, pomnilnik in podporna vezja.Neizolirani pretvorniki so pogosti v teh sistemih, ker učinkovito regulirajo napetosti na ravni plošče iz vmesnih enosmernih vodil.Izolirani pretvorniki se lahko pojavijo tudi v odsekih glavnega napajanja ali komunikacijskih vmesnikih, ki zahtevajo ločitev.Njihov pomen je v podpiranju stabilnega delovanja digitalnih sistemov z različnimi napetostnimi zahtevami.
8. Letalska in obrambna elektronika
Letalska elektronika, satelitski podsistemi in obrambna strojna oprema pogosto uporabljajo specializirane stopnje pretvorbe energije, da ustrezajo strogim sistemskim zahtevam.Izolirani pretvorniki so pogosto izbrani, kjer je potrebna varnostna ločitev, nadzor hrupa ali neodvisna ozemljitev.Neizolirani pretvorniki se uporabljajo tudi v tesno integriranih nizkonapetostnih modulih, kjer sta potrebna prostor in teža.Ti pretvorniki so pomembni, ker elektronika, osredotočena na poslanstvo, zahteva zanesljivo napajanje v kompleksnih delovnih okoljih.
|
Vidik |
Izolirano napajanje
Pretvornik |
Neizolirano
Pretvornik moči |
|
Izolacija
nazivna napetost |
Običajno 500 V
na 5 kV izolacijsko pregrado |
0 V (št
izolacijska pregrada) |
|
Električna pot |
energija
prenašajo brez prevodne poti |
Neprekinjeno
prevodna pot od vhoda do izhoda |
|
Zemeljski potencial
razlika |
Lahko prenese velike
razlike v tleh (>100 V) |
Omejeno na isto
ozemljitveni potencial (≈0 V razlika) |
|
Varnost
skladnost |
Srečuje
standardi ojačane/osnovne izolacije (IEC/UL) |
Ni primeren za
standardi varnostne izolacije |
|
Transformator
prisotnost |
Uporablja transformator
ali izoliran sklopni element |
Brez transformatorja
rabljeno |
|
Preklapljanje
frekvenčno območje |
Običajno 20 kHz
do 500 kHz |
Običajno 100
kHz do 2 MHz |
|
Razpon učinkovitosti |
~70% do 90%
odvisno od topologije |
~85 % do 98 %
odvisno od dizajna |
|
Gostota moči |
Nižje zaradi
magnetne komponente |
Višji zaradi
kompaktna oblika |
|
Število komponent |
Višje (10–30+
tipične komponente) |
Nižje (5–15
tipične komponente) |
|
Fizična velikost |
Večji zaradi
transformator in razmik |
manjši,
Možna integracija na ravni PCB |
|
Teža |
Težje zaradi
magnetno jedro |
Vžigalnik z
minimalna magnetnost |
|
EMI zmogljivost |
Boljša izolacija
zmanjšuje preveden hrup |
Bolj nagnjeni k
vodena vezava hrupa |
|
Napetost
pretvorbeno razmerje |
Širok in
prilagodljiv (npr. 400V do 5V) |
Omejeno
območje pretvorbe (npr. 12V v 5V) |
|
Integracija
raven |
Pogosto se uporablja kot
ločeni napajalni moduli |
Enostavno
integriran v regulatorje na osnovi IC |
1. Preverite, ali je potrebna električna izolacija
Začnite z določitvijo, ali morata biti vhod in izhod električno ločena zaradi varnosti ali zaščite sistema.To je pogosto prva in najpomembnejša izbira pri načrtovanju pretvornika moči.Če mora sistem preprečiti neposreden električni stik med virom in bremenom, je običajno boljša izbira izoliran pretvornik.Če taka ločitev ni potrebna, lahko zadostuje neizoliran pretvornik.Ta korak pomaga zožiti odločitev glede na najosnovnejše sistemske zahteve.
2. Ugotovite razmerje med vhodno in izhodno napetostjo
Nato si oglejte nivoje napetosti, ki so na voljo na viru, in napetost, ki jo potrebuje obremenitev.Nekateri sistemi potrebujejo le preprosto znižanje ali povečanje pretvorbe znotraj iste električne ozemljitve, kar se pogosto dobro prilega neizoliranim zasnovam.Drugi sistemi vključujejo večje napetostne razlike ali ločene domene moči, ki lahko dajejo prednost izoliranim rešitvam.Napetostno razmerje vpliva tudi na izbiro topologije in postavitev sistema.Jasna ciljna napetost naredi izbiro pretvornika bolj praktično in natančno.
3. Ocenite varnostne in regulativne zahteve
Preverite, ali mora izdelek izpolnjevati varnostne standarde v zvezi z zaščito uporabnika, izolacijo ali ločevanjem opreme.V mnogih reguliranih sistemih, zlasti kjer so vključene nevarne napetosti, lahko izolacijo zahtevajo pravila načrtovanja ali potrebe po certificiranju.Neizolirani pretvorniki so na splošno primernejši v nizkonapetostnih sistemih, kjer te zahteve ne veljajo.Ta korak je še posebej pomemben pri izdelkih, namenjenih za javna, industrijska ali občutljiva okolja.Skladnost z varnostnimi zahtevami je treba vedno upoštevati zgodaj v procesu načrtovanja.
4. Upoštevajte omejitve prostora, teže in postavitve
Fizična velikost lahko močno vpliva na izbiro najboljšega pretvornika, zlasti pri kompaktnih elektronskih izdelkih.Pogosto imajo prednost neizolirani pretvorniki, kjer mora biti zasnova majhna, lahka in enostavna za integracijo na tiskano vezje.Izolirani pretvorniki morda potrebujejo več prostora, ker običajno vključujejo dodatne magnetne in izolacijske komponente.Zato je treba pred dokončno odločitvijo pregledati razpoložljivo površino plošče in velikost ohišja.Ta korak zagotavlja, da bo izbrani pretvornik realistično ustrezal zasnovi izdelka.
5. Nastavite ciljno ceno za Power Stage
Proračun je še en ključni dejavnik pri izbiri med izoliranimi in neizoliranimi pretvorniki moči.Neizolirani modeli običajno stanejo manj, ker uporabljajo manj delov in enostavnejše strukture.Izolirani pretvorniki lahko povečajo stroške materiala in konstrukcije zaradi dodanih izolacijskih komponent in bolj zapletene izvedbe.Prava izbira je odvisna od tega, ali ima aplikacija prednost nizke stroške ali dodatno električno ločitev.Ta korak pomaga uravnotežiti tehnične potrebe s cilji glede cen izdelkov.
6. Povežite pretvornik s končno aplikacijo
Končna odločitev mora odražati resnično operacijsko okolje in namen sistema.Pretvornik, ki se uporablja v industrijski, medicinski ali visokonapetostni opremi, bo morda potreboval izolacijo zaradi konstrukcijskih zahtev aplikacije.Pretvornik, ki se uporablja za vgrajeno regulacijo enosmernega toka v kompaktni elektroniki, bi lahko imel več koristi od neizoliranega pristopa.Če pogledamo celoten kontekst aplikacije, se izognemo izbiri na podlagi samo enega dejavnika.Ta korak poveže tip pretvornika s praktično uporabo sistema.
7. Preglejte dolgoročno prilagodljivost oblikovanja
Prav tako je koristno razmišljati o prihodnjih nadgradnjah, razširitvi sistema ali ponovni uporabi dizajna.Izolirani pretvornik lahko ponudi večjo prilagodljivost, ko se kasneje pričakujejo ločene ozemljitve, več izhodov ali širše sistemske spremembe.Neizolirani pretvornik je morda boljša izbira, če je zasnova fiksna in optimizirana za kompaktno delovanje.Načrtovanje prihodnjih potreb lahko zmanjša delo pri preoblikovanju in izboljša razširljivost sistema.Ta zadnji korak pomaga zagotoviti, da pretvornik ostane primeren tudi po prvi različici izdelka.
Glavna razlika med izoliranimi in neizoliranimi pretvorniki je, ali sta vhod in izhod električno ločena.Izolirani pretvorniki zagotavljajo večjo varnost in zaščito, medtem ko so neizolirani pretvorniki enostavnejši, manjši in učinkovitejši.Vsaka vrsta ima drugačno zasnovo, ki ustreza določeni napetosti in potrebam sistema.Izbira pravega je odvisna od varnosti, ravni napetosti, velikosti, cene in načina uporabe sistema.
Prosimo, pošljite poizvedbo, takoj bomo odgovorili.
Transformatorji prenašajo energijo skozi magnetna polja, medtem ko ohranjajo vhod in izhod električno ločena.Omogočajo tudi skaliranje napetosti in podpirajo več izhodnih ravni.
Da, izolirani pretvorniki lahko podpirajo več izhodov z uporabo dodatnih navitij transformatorja.Zaradi tega so uporabni v kompleksnih sistemih oskrbe z električno energijo.
Ne, neizolirani pretvorniki običajno delujejo z enosmernim vhodom.Pred uporabo neizoliranih topologij je treba AC najprej pretvoriti v DC.
Neizolirani pretvorniki so običajno boljši, ker so kompaktni, učinkoviti in idealni za nizkonapetostne sisteme DC, kot so baterije.
Da, veliko sistemov uporablja oboje.Izolirana stopnja skrbi za varnost in glavno pretvorbo, medtem ko neizolirane stopnje regulirajo napetost lokalno v vezju.
