JRC4558 Vodnik za op-Amp: funkcije, aplikacije in enakovredne komponente

Operativni ojačevalniki (OP-AMPS) so neizpolnjeni junaki sveta elektronike, ki tvorijo hrbtenico neštetih vezij in naprav.Med številnimi razpoložljivimi možnostmi JRC4558 izstopa kot vsestranski in zanesljiv dvojni OP-AMP, ki je znan po izjemni zmogljivosti v zvoku, obdelavi signalov in širše.V tem članku raziskujemo specifikacije JRC4558, konfiguracijo PIN, funkcije, alternative in aplikacije, ki vam ponujajo praktična vpogled.Ne glede na to, ali oblikujete zvočno opremo z visoko zvezo, gradite natančna vezja ali raziskujete kreativne elektronske rešitve, JRC4558 obljublja prilagodljivost in zanesljivost.Pojdimo v tehnično čudo, zaradi česar je ta OP-Amp zaupanja vreden izbor na različnih področjih.

Katalog

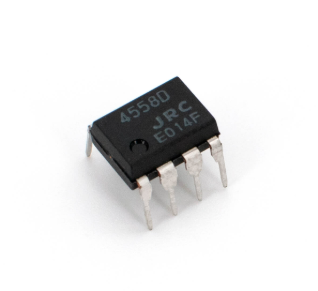

Pregled JRC4558

Zgodba o JRC4558 Označuje vas, saj služi kot prednostni dvojni operacijski ojačevalnik.Njegova privlačnost je v velikem ojačevanju napetosti in impresivno visoki vhodni impedanci, ki jo ponuja.Ta integrirani vezje, ki temelji na siliciju, se ponaša z nešteto zvočnimi in elektronskimi vezji, ki se ponaša s prilagodljivostjo, pri čemer se paketi, kot sta SOP in DIP, povečujejo svojo privlačnost v modelih pedala.Med vabljivimi specifikacijami so napetostni dobiček 100 dB, prijazna vhodna impedanca 5 megaohmov in prožen razpon napajanja od ± 4V do 18V.Ti atributi v kombinaciji z cenovno dostopnostjo so večinoma privlačni v očeh tistih, ki vedo.

S standardno 8-polno nastavitev JRC4558 graciozno olajša v zapletena vezja.Pin 8 je označen za pozitiven vhod napajanja.Pin 4 poskrbi za negativni vhod moči.Izhodna zatiča 1 in 7 se delita med dvema operativnima ojačevalnikama.Pretvorljivi vhodi so dodeljeni zatiči 2 in 6.. Neinverting vhodi Poiščite svoj dom na zatičih 3 in 5.. Opolnoma o čemer z notranjo kompenzacijo in izjemno vhodno impedanco, vsak operativni ojačevalnik zagotavlja hvalevredno učinkovitost v raznolikih situacijah z napajanjem.

JRC4558 stopi stran od arhetipa idealnega operativnega ojačevalnika, vendar njegov največji dobiček napetosti 100 dB in hitrost znižanja 1,7 V/μs zagotavljata prostora za glavo, ki je potrebna za večino nalog obdelave zvoka in signala.Njegova sposobnost za proizvodnjo večjih izhodnih napetosti nad vhodnimi vhodnimi točkami na aplikacije, ki segajo ojačevalnike, primerjalnike in integratorje.Friedrich v svojem delovanju s singularnim +5V napajanjem nežno razveljavi potrebo po -5V kolega, ki odmeva sodobne težnje za racionalizirano, energetsko učinkovito zasnovo.

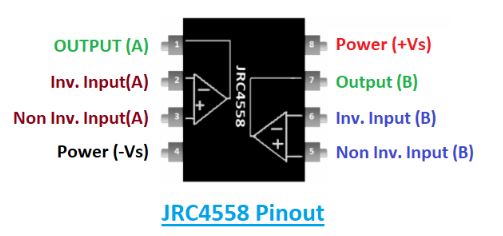

Postavitev zatiča

Zatiča št.	Ime pin	Opis pin
1	OUT (A)	Izhodni zatič op-amp a
2	Obrnjenje vhoda (a)	Inverting vhodni zatič op-ampa a
3	Neinverting vhod (a)	Neobljuden vhodni zatič op-amp a
4	Moč (-vs)	Ozemljitveni ali negativni dobavni terminal
5	Sklic	Neintacijski vhodni zatič OP-AMP B
6	Izhod	Inverting vhodni zatič OP-AMP B
7	Moč (+vs)	Izhodni zatič op-amp B
8	+Vs	Pozitiven dobavni terminal

Lastnosti in specifikacije

Značilnost	Specifikacija/podrobnosti
Območje napajanja napetosti	± 5V do ± 15V
Pasovna širina	3MHz
Število operativnih ojačevalnikov	Dva (dvojni operativni ojačevalniki v enem paketu)
Integrirani obrazec vezja	8-pin IC
Območje obratovanja	0 ° C do 70 ° C.
Hitrost	1.7V/µs
Dobiček napetosti signala	Do 100 dB
Na voljo paketi	8-pin paketi SOP in dip
Frekvenčna kompenzacija	Ni potrebno
Težave z zaskokom	Nobenega
Trenutna poraba	Nizka
Združljivost napajanja	Podpira enojne in dvojne nastavitve napajanja
Razpon diferencialne napetosti	Širok razpon z velikimi namestitvami v skupnem načinu
Sledenje parametrom	V določenih temperaturnih območjih
Faza in ujemanje	Zagotovljeno med ojačevalniki
Vhodni tranzistorji	Nizko šum
Stroški	Znatno stroškovno učinkovit
Ciljne aplikacije	Prenosne in baterijske naprave
Združljivost PIN	Standard v industriji;Združljivo z LM358 in MC1458
Zanesljivost	Dokazano v komercialni opremi in napravah

Enakovredni in alternative

•NE5532

•LM158

•LM158A

•LM358

•LM358A

•LM2904

•LM2904Q

•LM4558

•LM74

Prijave

Ojačanje signala

OP-AMP JRC4558 prikazuje svojo fleksibilnost v različnih okoljih in se učinkovito prilagaja v avtomobilske sisteme za izboljšanje ojačanja signala.Njegova zanesljiva zmogljivost se dogaja tudi v zahtevnih pogojih delovanja vozil, kar zagotavlja brezhibno potovanje.V sistemih, ki se sklicujejo na zemljo, se OP-Amp odlikuje tako, da ponuja stabilnost in doslednost, predvsem tam, kjer se išče natančnost med različnimi komponentami.Lahko ste seznanjeni z razlikovanjem podobnih OP-AMP-jev in prepoznate, da doseganje takšne zanesljivosti pogosto vključuje natančno izbiro komponent, ki so primerne za posebne operativne nastavitve.

Prenosna tehnologija

Vključevanje JRC4558 v prenosne naprave prinaša prednost nizke porabe energije, funkcije, ki razširi življenjsko dobo baterije in dotika v želje potrošnikov za udobje in vzdržljivost.To je močno ravnanje s signalnimi nalogami, hkrati pa ohranjanje energetske učinkovitosti zasluži apreciacijo, osredotočeno na rafiniranje prenosne tehnologije.Naprave, kot so digitalni procesorji signalov, izkoriščajo vrhunske zmogljivosti integracije OP-AMP in brezhibno mešajo funkcionalnost z inovacijami.

Vzorec in držala vezja

JRC4558 najde svojo nišo v vzorčnih in državnih vezjih, kar je ključno v analognih v digitalne procese pretvorbe, ki podpirajo sodobno komunikacijo.Izjemna zasnova OP-AMP olajša natančnost in minimalno popačenje signala, vidike, ki jih lahko cenite pri prizadevanju za natančnost pri obdelavi signalov.To zagotavlja, da življenjska pot digitalne komunikacije ostane nemotena.

Varnostni sistemi

Znotraj vdorov alarmov JRC4558 izstopa zaradi svoje občutljivosti in odzivnosti na spremembe v okolju.Lahko cenite komponente, ki zagotavljajo minimalno vzdrževanje in ohranite pozornost pred nepooblaščenim dostopom.Narava, ki je prijazna v trgu, spodbuja enostavno prototipizacijo in optimizacijo, kar vam pomaga pri iskanju zanesljivih rešitev.

Zvok in multimedija

V svetu zvočnih mešalnikov in snemalnikov povpraševanje po zvoku z visoko zvestobo izpolnjuje JRC4558, ki ima neprecenljivo vlogo pri obogatitvi slušne izkušnje.Pogosto lahko poudarite vlogo OP-AMP pri izboljšanju zvoka in preoblikujete rahle zvočne signale v artikulirane rezultate.Njegova pomembnost sega na igralce DVD -jev in poudarja njen vpliv v zabavni tehnologiji, saj ponuja privlačno izkušnjo poslušanja.

Funkcionalno vezje

Poleg te posebne uporabe JRC4558 uveljavlja svojo vlogo v generatorjih, primerjalnikih in instrumentacijskih vezjih, ki ponazarjajo njegovo prilagodljivost.Dolgotrajni časovniki in multivibratorji prav tako izkoristijo stabilnost in natančnost OP-AMP.Izpolnjevanje lahko najdete v sposobnosti JRC4558, da ponuja celovite rešitve v različnih modelih vezja, kar omogoča racionalizirane pristope k zapletenim integriranim sistemom.

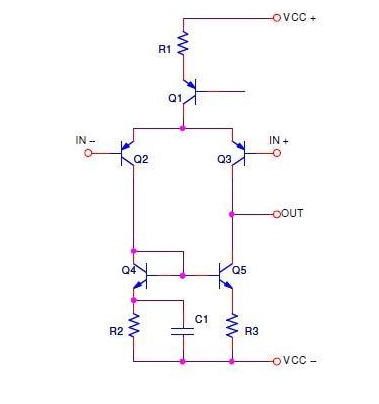

Notranja faza vnosa

V začetni fazi vhodne konfiguracije diferencialni ojačevalnik z dolgim ​​repom (LTP) sodeluje s trenutnim ogledalom, ki je bila široko slavna zaradi svoje spretnosti pri ohranjanju in izboljšanju zvestobe vhodnih signalov.Ta sklop združuje komponente, kot so Q1, Q2, Q3, Q4, Q5, R1, R2, R3 in C1 za spodbujanje uravnotežene obdelave signalov, kar ustvarja temelje natančnosti v elektronskem svetu, kjer lahko nihanja in motnje oblačijo razlago podatkov.

Diferencialni ojačevalnik z dolgim ​​repom (LTP)

Bistvo diferencialnega ojačevalnika LTP je v konfiguraciji s popolnoma ujemajočimi se tranzistorji, Q1 in Q2.Ta sinhronost je aktivna pri zmanjševanju hrupa v običajnem načinu, ki pogosto preganja visoko natančne elektronske sisteme, kar zmanjšuje jasnost signala.Z ohranjanjem enakih tranzistorjev ojačevalnik ne samo zmanjšuje hrup, ampak tudi dvigne pasovno širino, kar je vrhunec v povečani zmogljivosti, ki odraža vašo namero.

Trenutna izvedba zrcala

Sedanje ogledalo, ki vključuje komponente Q3, Q4 in R1, deluje kot ključni mehanizem za zagotavljanje stalnega toka diferencialnega para.Neokiran tok prispeva k linearnosti ojačevalnika, kar močno vpliva na njegovo operativno zanesljivost v različnih scenarijih obremenitve.Zrcalna arhitektura bistveno vpliva na vzpostavitev zanesljive točke pristranskosti za LTP, s čimer poveča stabilnost pridobivanja in zagotavlja dosledno učinkovitost ojačevalnika.

Integracija kapacitivnih elementov

Kondenzator C1 je v tem sistemu spretno vgrajen, harmonizira z uporovnimi elementi R2 in R3, da se spreminja frekvenčni odziv.Z natančno izbiro vrednosti teh komponent so omiljeni škodljivi učinki parazitskih kapacitivnosti, kar bi zmanjšalo nihanja, ki bi lahko destabilizirali ojačevalnik.Ta strateški pristop pomaga pri preprečevanju izkrivljanja signala in ohranja neokrnjeno signalno pot z različnimi frekvenčnimi razponi.

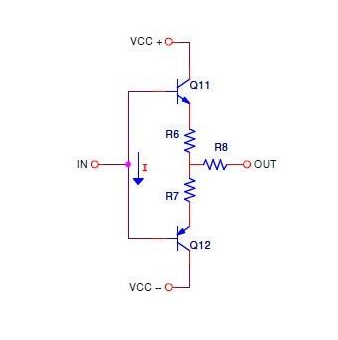

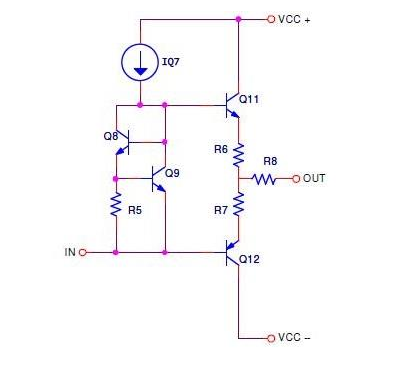

Izhodna stopnja

V napredni zasnovi izhodne faze multiplikator VBE izstopa za svojo izjemno vlogo pri prilagajanju toka pristranskosti v ojačevalcu za sledlek razreda AB Push-Pull Emitter.Ta glavni element zagotavlja, da ojačevalnik izpolnjuje visoke točne zahteve, na katero je pogosto vplivala inženirska finost.Pogosto se lahko srečujete z izzivi, kot je izkrivljanje križanja, ki izhajajo iz temperaturnih sprememb ali spremenljivosti komponent.Izkušnje kažejo, da lahko natančne prilagoditve v fazi oblikovanja močno ublažijo te izzive.

Klasični model, JRC4558, deluje v izhodnem območju, ki običajno ostane približno 1,5 V nižji od napajalne napetosti.Glede na to, da je ta dejavnik dinamičen za izboljšanje splošne zmogljivosti.Skupaj izhodni upori R6, R7 in R8 izjemno prispevajo k celovitosti sistema.Te komponente ne samo olajšajo trenutno ravnovesje, ampak tudi spodbujajo toplotno stabilnost.Njihova funkcija pri preprečevanju škodljivega neposrednega nalaganja med tranzistorji preprečuje potencialno neučinkovitost ali škodo.

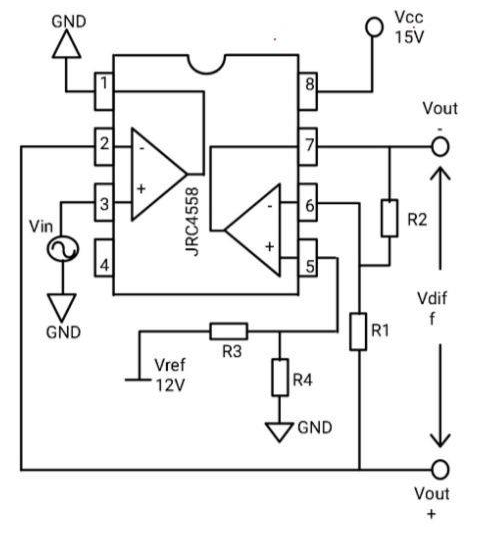

Delovanje JRC4558 OP-AMP

Različne zmogljivosti manifestiranja OP-AMP JRC4558 skozi njegove funkcije, kot so ojačanje, integracija in diferenciacija.Dokaže se zelo združljiv z enonapetostnimi sistemi, ki se pogosto pojavljajo v nastavitvah pretvornikov, in DC amplifikacijskih blokih, poleg drugih analognih vezij.Izstopa njegova sposobnost za diferencialno amplifikacijo in smiselno preoblikuje en vhod v diferencialni izhod.Ta preobrazba se doseže s pomočjo natančnih modelov vezja, ki zagotavljajo vrhunsko linearnost.

V dejanskih scenarijih nastavitev vključuje dvojne primarne ojačevalnike.En ojačevalnik služi kot pufer, ki proizvaja Vout+.Hkrati drugi ojačevalnik obrne vhodni signal, ki ustvari vout- proti 12V referenčni vrednosti.To proizvaja diferencialni izhod, VDiff, določen s specifičnimi napetostnimi razponi, izračunano z uporabo vnaprej vzpostavljenih enačb.Takšne metodologije zagotavljajo natančen nadzor nad izhodnimi signali, kar prikazuje njihovo uporabnost pri natančni obdelavi signala.

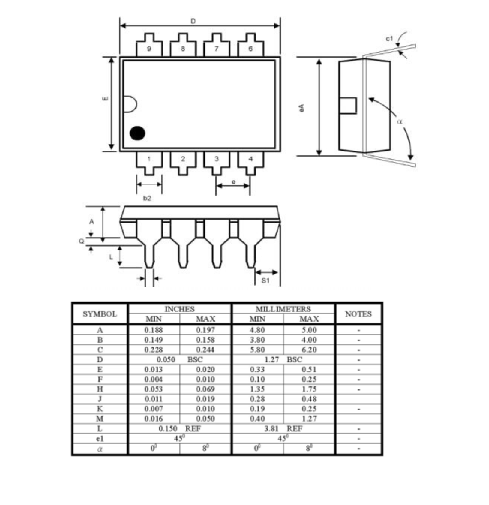

Dimenzijske podrobnosti JRC4558

Zaključek

Operativni ojačevalnik JRC4558 stoji kot temeljni kamen v svetu elektronike, ki ga slavi zaradi vsestranskosti, zanesljivosti in izjemnih zmogljivosti v različnih aplikacijah.Od zvočne obdelave do natančnega ravnanja s signalom ta dvojni OP-AMP prinaša izjemno prilagodljivost, zaradi česar je zaupanja vredna izbira za vas.Njegove močne specifikacije, nizko delovanje hrupa in cenovno dostopnost poudarjajo njegovo trajno privlačnost v različnih inovativnih modelih.Ne glede na to, ali izboljšuje kakovost zvoka, zagotavlja stabilno ojačanje signala ali napajanje kreativnih elektronskih rešitev, je JRC4558 še naprej aktivna komponenta, ki premosti vrzel med preprostostjo in prefinjenostjo v elektronskih vezjih.
