LC4384C-75FTN256C: visokozmogljiva CPLD za učinkovite digitalne logike in aplikacije z nizko močjo

LC4384C-75FTN256C je močan programabilni logični del serije ISPMACH 4000C in zasnovan za projekte, ki potrebujejo pametne digitalne rešitve z nizko močjo.Ta naprava je vsestranska s svojimi 384 makrocelici in 192 vhodnimi/izhodnimi zatiči in deluje na nizki moči, zaradi česar je učinkovit.Ta vodnik bo raziskal ključne funkcije, tehnične podrobnosti in uporabe naprave, ki prikazuje, kako izboljšuje delovanje in učinkovitost digitalnih sistemov.

Katalog

LC4384C-75FTN256C Opis

The LC4384C-75FTN256C je visokozmogljiva kompleksna programabilna logična naprava (CPLD) iz rešetkastega polprevodnika, ki pripada družini ISPMACH 4000C.Zasnovan je tako, da poskrbi za aplikacije, ki zahtevajo fleksibilne digitalne logične rešitve s strogim odtisom nizke moči.Naprava ima 384 makrocelic in 192 vhodnih/izhodnih zatičev, ki zagotavljajo veliko vsestranskost za različne potrebe po oblikovanju.Njegova programska in operativna jedrna napetost se giblje od 1,65 V do 1,95 V, kar zagotavlja učinkovito upravljanje moči.Ključne meritve zmogljivosti LC4384C-75FTN256C vključujejo zakasnitev širjenja 7,5 ns in delovno frekvenco, ki lahko doseže do 168 MHz.Ta kombinacija hitrosti in odzivnosti je idealna za aplikacije za obdelavo hitrih podatkov.Naprava podpira več standardov V/I, kot so 3.3V, 2,5V in 1,8 V LVCMO, s 5V-tolerantnimi vhodi, ki ustrezajo širokemu razponu ravni signala.Vsaka makrocela je izboljšana z posameznimi kontrolami za uro, ponastavitev, prednastavitev in uro, kar omogoča natančno upravljanje logičnih operacij.

Če želite svojim izdelkom dodati zanesljive, učinkovite in visokozmogljive logične naprave, je odlična izbira LC4384C-75FTN256C.In če razmišljate o oddaji naročilo v velikem obsegu, boste lahko v celoti izkoristili tisto, kar lahko ponudi ta napredna tehnologija za vaše aplikacije.

LC4384C-75FTN256C CAD modeli

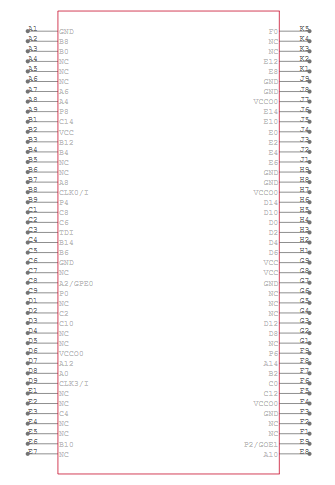

LC4384C-75FTN256C simbol

LC4384C-75FTN256C FISPInt

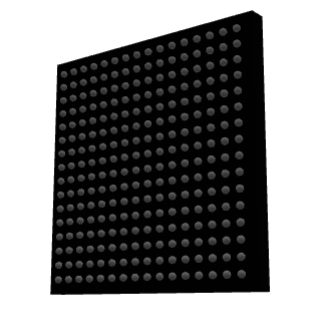

LC4384C-75FTN256C 3D model

LC4384C-75FTN256C Funkcije

• Visoka zmogljivost: LC4384C-75FTN256C deluje z impresivno največjo frekvenco do 178,57 MHz, skupaj z nizko zamudo širjenja 7,5 ns.To zagotavlja hitre zmogljivosti obdelave podatkov in hitri odzivni čas za digitalna okolja za visoke hitrosti.

• Programabilnost v sistemu (ISP): Ta naprava podpira programiranje v sistemu prek vmesnika, ki je skladen z IEEE 1532.Ta funkcija omogoča enostavne posodobitve vdelane programske opreme neposredno na vezju, ne da bi potrebovali odstranjevanje naprave, poenostavitev vzdrževanja in nadgradnje.

• Izboljšane makrocelice: Opremljen z 384 makrocelici, od katerih je vsaka sposobna neodvisnega ura, ponastavitve, prednastavitve in ure omogočanja nadzora.Ta ureditev ponuja obsežno prilagodljivost in natančnost pri upravljanju zapletenih logičnih operacij za prilagojene digitalne logične zasnove.

• Vsestranska podpora I/O: CPLD se ponaša z 192 vhodnimi/izhodnimi zatiči, ki so združljivi z več napetostnimi standardi, vključno s 3.3V, 2,5V in 1,8V LVCMO.Podpira tudi 5V-tolerantne vhode, ki povečujejo združljivost s starejšimi zapuščenimi sistemi in različnimi digitalnimi ekosistemi.

• Nizka poraba energije: Zasnovan je tako, da učinkovito deluje v območju jedrne napetosti od 1,65 V do 1,95 V, zaradi česar je odlična izbira za aplikacije, kjer je potrebna učinkovitost energije.Ta nizka poraba energije pomaga pri zmanjševanju toplotne proizvodnje in povečanju zanesljivosti sistema.

LC4384C-75FTN256C BLOCK SIAME

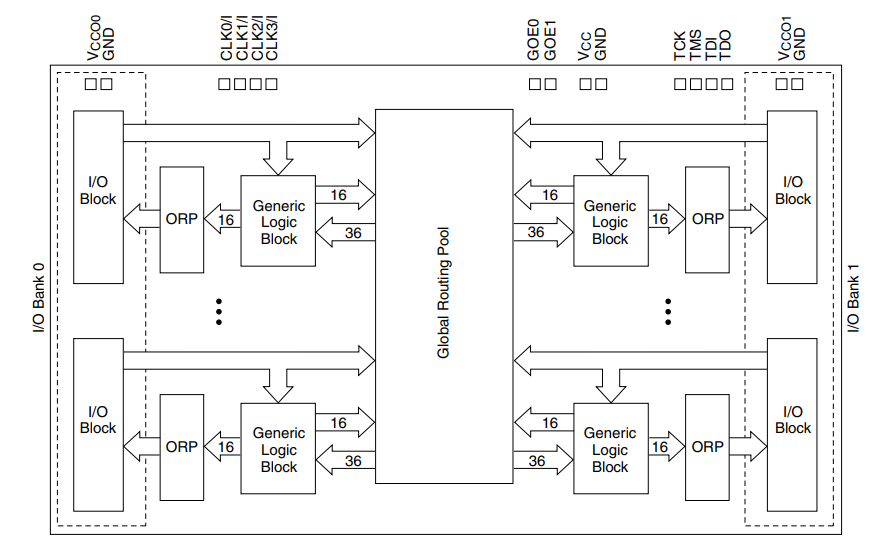

The LC4384C-75FTN256C BLOCK SIAME prikazuje notranjo strukturo programabilne logične naprave.Organiziran je okoli osrednjega globalnega usmerjevalnega bazena (GRP), ki povezuje vse dele naprave, kar zagotavlja hitro in prilagodljivo komunikacijo med komponentami.Na vsaki strani diagrama obstajajo banke V/I (V/I banka 0 in V/I Bank 1), ki obravnavajo vhodne in izhodne signale v napravo in iz nje.Te banke so povezane z izhodnimi bazeni (ORP), ki upravljajo pretok podatkov med V/I bloki in generičnimi logičnimi bloki (GLBS).Splošni logični bloki (GLB) so glavne procesne enote, ki izvajajo logične operacije.Za vhod in izhod so povezani z ORP -ji in povezani z GRP za komunikacijo z drugimi GLB, kar omogoča ustvarjanje zapletenih logičnih funkcij.Na vrhu diagram prikazuje vhode ure in krmiljenja za upravljanje časa in delovanja naprave, vključno z več urnimi signali in vhodi JTAG za programiranje in testiranje.Diagram prikazuje, kako je naprava zasnovana za prilagodljivo logično izvajanje z visokimi hitrostnimi povezavami in učinkovitim usmerjanjem signala.

LC4384C-75FTN256C Specifikacije

Tip	Parameter
Proizvajalec	Lattice Semiconductor Corporation
Serija	ISPMACH® 4000C
Embalaža	Pladenj
Status dela	Zastarelo
Programirani tip	V sistemskem programiranju
Čas zamude TPD (1) Max	7,5 ns
Napajanje napetosti - notranja	1,65V ~ 1,95V
Število logičnih elementov/blokov	24. 24
Število makrocelic	384
Število V/I.	192
Delovna temperatura	0 ° C ~ 90 ° C (TJ)
Vrsta pritrditve	Površinski nosilec
Paket / ohišje	256-lbga
Paket dobaviteljskih naprav	256-FTBGA (17x17)
Številka osnovnega izdelka	LC4384

LC4384C-75FTN256C generični logični blok

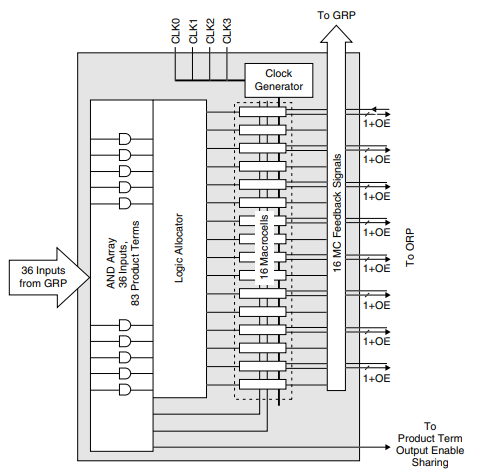

The Generični logični blok (GLB) od LC4384C-75FTN256C obdeluje logične operacije z uporabo prilagodljivega in učinkovitega dizajna.Prejema 36 vhodov iz globalnega bazena za usmerjanje (GRP), ki se združujejo z uporabo in matrike, da oblikujejo 83 izrazov izdelka.Ti izrazi izdelka so osnovne logične kombinacije, ki jih upravlja z logiko.Logični alokator te izraze izdelka razdeli na 16 makrocelic, ki so glavne procesne enote.Te makrocelice izvajajo logične funkcije, vključno s kombiniranimi in zaporednimi operacijami.Sinhronizirajo jih s generatorjem ure s pomočjo štirih urnih signalov (CLK0 do CLK3), kar omogoča natančen nadzor časa.Vsak makrocell lahko pošlje svoj izhod nazaj v GRP ali v izhodno usmerjanje (ORP) za nadaljnjo obdelavo.Podpirajo povratne informacije za izvajanje zapletenih državnih strojev in zaporednih vezij.Zasnova GLB je zelo prilagodljiva in omogoča zapletene logične funkcije z učinkovitim nadzorom usmerjanja in časovnim nadzorom, primerno za napredne digitalne modele.

LC4384C-75FTN256C makrocell

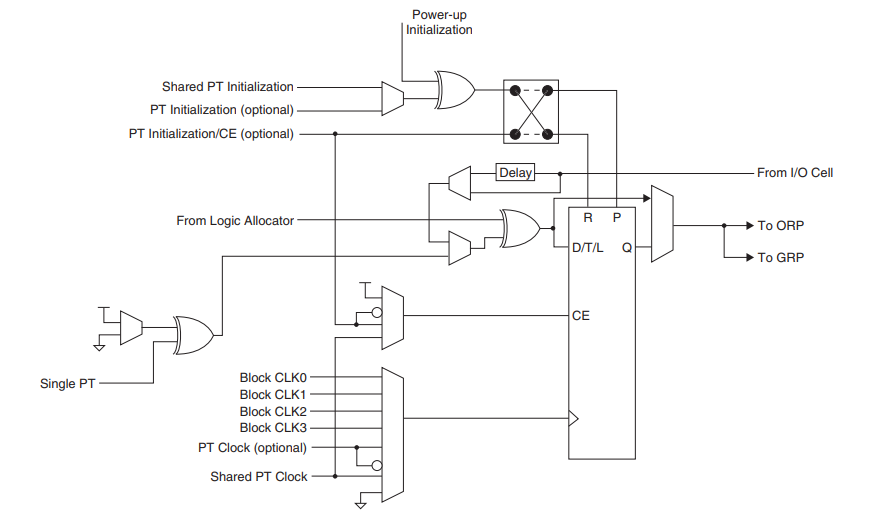

The Makrocelica od LC4384C-75FTN256C je zasnovan za prilagodljivo in učinkovito logično obdelavo.Prejema vhode iz logičnega alokatorja in se lahko inicializira z različnimi metodami, vključno z inicializacijo v skupni rabi in inicializacijo vklopa, kar zagotavlja znano stanje začetka.Macrocell podpira več virov ure, kot so blok ure (CLK0 do CLK3), PT ura in skupna ura PT, pri čemer multiplekser uro izbere ustrezen vir za natančen čas nadzora.V svojem jedru Flip-Flop D/T/L deluje v različnih načinih, D (podatki), T (preklop) ali L (zapah) in vsebuje vhod za omogočeno uro (CE) za pogojno uro.Izhodi iz makrocelice se lahko usmerijo v bazen za usmerjanje (ORP) za zunanje povezave ali globalno usmerjevalno bazen (GRP) za notranje povratne informacije, kar omogoča zapletene logične funkcije in učinkovito usmerjanje signala.Element zamude zagotavlja pravilno poravnavo časa in signala, zaradi česar je makrocelica zelo prilagodljiva za napredne digitalne modele.

LC4384C-75FTN256C aplikacije

Digitalne logične aplikacije

Ta CPLD se odlikuje pri ravnanju z logičnimi funkcijami po meri, kot so državni stroji in logika lepila, ki zagotavlja prilagodljivo rešitev za ustvarjanje prilagojenih digitalnih vmesnikov in poti.Njegova sposobnost učinkovitega upravljanja kompleksnih logičnih vezij je glavna izbira za poenostavitev strojne funkcionalnosti.

Modeli mikrokontrolerja in sistema na čipu (SOC)

LC4384C-75FTN256C izboljšuje sisteme mikrokontrolerjev, saj ponuja dodatno logiko za podporo povečani funkcionalnosti.Lahko služi kot sestavni del SOC modelov, kjer je potrebna integracija več naprav na en čip, kar pomaga pri zmanjšanju skupnih stroškov sistema in porabe energije.

Vgrajeni sistemi

Ta naprava je s svojo programiranostjo v sistemu in večkratnimi V/I zmogljivostmi popolnoma primerna za vgrajene sisteme.Omogoča posodobitve na prostem in prilagoditve sistema brez potrebe po obsežnih časih, zaradi česar je idealen za aplikacije, ki zahtevajo visoko zanesljivost in prilagodljivost.

Industrijski nadzor

V industrijskih okoljih LC4384C-75FTN256C prispeva k avtomatizaciji in nadzoru procesov.Njegova robustna zasnova zagotavlja zanesljivo delovanje v zahtevnih pogojih, zaradi česar je dragocen sestavni del za upravljanje zapletenih industrijskih procesov in strojev.

Avtomobilska elektronika

Zmogljivosti za nizko porabo energije in hitrih podatkov naprave omogočajo odlično izbiro za avtomobilsko elektroniko.Uporablja se v aplikacijah, ki segajo od enot za nadzor vozil do naprednih infozaveznih sistemov, kar pomaga izboljšati tako zmogljivosti kot varnostne funkcije v sodobnih vozilih.

Obdelava video in slik

Zahvaljujoč svoji sposobnosti učinkovito obdelavo signalov visoke hitrosti se pri nalogi za obdelavo video in slik uporablja tudi LC4384C-75FTN256C.Podpira dejavnosti, kot so skaliranje videoposnetkov, filtriranje in pretvorba formatiranja za večpredstavnostne aplikacije in naprave.

LC4384C-75FTN256C Podobni deli

• LC4384V-10FT256I

• LC4384V-35FN256C

• LC4256ZE-5TN100C

LC4384C-75FTN256C PREDNOSTI

Nehlapna konfiguracija

Ta CPLD ima koristi od notranjega nehlapnega pomnilnika, ki olajša takojšnjo funkcionalnost ob vklopu, ne da bi se zanašal na zunanje konfiguracijske vire.Ta prirojena sposobnost ne samo poenostavi celoten postopek oblikovanja z odpravljanjem potrebe po dodatnih nehlapnih pomnilniških komponentah, ampak tudi poveča zanesljivost sistema z zmanjšanjem potencialnih točk odpovedi.

Deterministični čas

Naprava ponuja dosledne in predvidljive zamude širjenja, kar je prednost za aplikacije, ki zahtevajo natančen nadzor časa.Ta deterministični čas zagotavlja, da so vse logične operacije natančno sinhronizirane, zaradi česar je LC4384C-75FTN256C idealen za upravljanje nalog, ki so občutljive na časovno razporeditev v digitalnih vezjih.

Poenostavljen postopek oblikovanja

Za razliko od FPGA, ki lahko zahteva zapleteno programiranje in konfiguracijo, se LC4384C-75FTN256C ponaša z bolj preprostim oblikovalskim pristopom.Njegova centralizirana logična arhitektura olajša lažje izvajanje nadzora logike in državnih strojev, kar skrajša čas razvoja in poenostavi krivuljo učenja.

Učinkovitost moči

Zasnovan za nizko porabo energije, LC4384C-75FTN256C deluje učinkovito v območju jedra napetosti od 1,65 V do 1,95 V.Ta učinkovitost energije omogoča, da je primerna za baterije ali občutljive na energijo, kar pomaga razširiti dolgo življenjsko dobo naprav in zmanjšati stroške energije.

Močne zmogljivosti I/O.

Z 192 programirljivimi zatiči V/I, ki podpirajo več napetostnih standardov, LC4384C-75FTN256C ponuja obsežno prilagodljivost.Ta sposobnost mu omogoča enostavno integracijo z različnimi digitalnimi in analognimi komponentami, kar izboljšuje njegovo uporabnost na več platformah in tehnologijah.

Zmogljivost visoke hitrosti

Sposobnost delovanja na frekvencah do 178,57 MHz omogoča LC4384C-75FTN256C za obdelavo hitrih obdelave podatkov in zahtev.Zaradi tega je odlična izbira za aplikacije, ki vključujejo hitro manipulacijo s podatki in zahteve za obdelavo v realnem času.

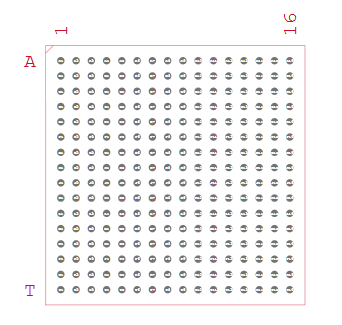

LC4384C-75FTN256C dimenzije embalaže

Dimenzije embalaže za LC4384C-75FTN256C:

Parameter	Dimenzija (mm)
Velikost telesa	17 x 17
Žoga	0,8
Število kroglic	256

LC4384C-75FTN256C proizvajalec

Lattice Semiconductor Corporation s sedežem v Hillsboro v Oregonu je proizvajalec LC4384C-75FTN256C, vidne komponente FPGA (poljsko programiranje vrat), znane po svoji konfiguraciji in vsestranskosti v različnih aplikacijah.Lattice Semiconductor, ustanovljen leta 1983, je v polprevodniški industriji izklesal nišo s specializirano za nizko moč, majhne oblike in prilagodljive rešitve, ki zadovoljujejo široko paleto tržnih potreb, od elektronike do industrijskih aplikacij.LC4384C-75FTN256C, ki je del njihove obsežne linije izdelkov, ponazarja njihovo zavezanost zagotavljanju naprednih programirljivih logičnih naprav, ki podpirajo zapletene digitalne sisteme s poudarkom na inovacijah in učinkovitosti.

Zaključek

LC4384C-75FTN256C prikazuje predanost rešetkam polprevodnika inovativni in učinkoviti tehnologiji na polprevodniškem področju.Ta naprava je opremljena za podrobne oblikovalske naloge s svojimi prilagodljivimi možnostmi vhoda/izhoda in naprednimi notranjimi strukturami.Kot nalašč je za uporabo na različnih področjih, kot so industrijski sistemi, avtomobilska elektronika in obdelava videov, saj hitro obdeluje podatke in jih je mogoče enostavno prilagoditi različnim potrebam.Ta vodnik poudarja sposobnost naprave, da nemoteno ravna s kompleksnimi digitalnimi nalogami in izboljšuje celotno funkcionalnost sistema, kar dokazuje, da je pomembno orodje v programirljivih logičnih napravah.
