Priročnik za primerjavo LGA in BGA za načrtovanje elektronskih sistemov

V tem članku boste izvedeli ključne razlike med paketoma LGA (Land Grid Array) in BGA (Ball Grid Array).Razumeli boste, kako je vsak paket zgrajen, kako se poveže s tiskanim vezjem in kje se običajno uporablja.Vsebina tudi primerja njihovo zgradbo, zmogljivost ter praktične prednosti in slabosti.Na koncu boste vedeli, kako izbrati pravi paket glede na vaše oblikovalske potrebe.

Katalog

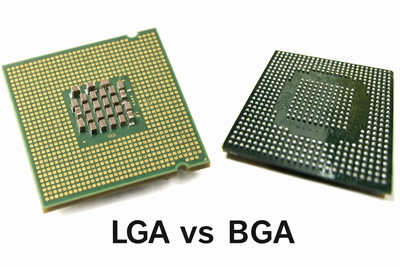

Slika 1. Pregled LGA proti BGA

Kaj je LGA (Land Grid Array)?

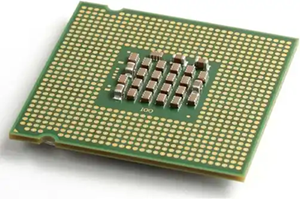

Slika 2. Paket LGA

LGA (Land Grid Array) je vrsta paketa IC, kjer so ravne prevodne blazinice, imenovane cone, nameščene na dnu komponente namesto nožic ali spajkalnih kroglic.Ta zemljišča so v stiku z vzmetnimi nožicami v vtičnici na tiskanem vezju, kar ustvarja električno povezavo brez trajnega spajkanja.Ta zasnova se pogosto uporablja v procesorjih CPE in visoko zmogljivih procesorjih, ker omogoča preprosto namestitev in zamenjavo.Sam paket ne vsebuje elementov za spajkanje, tako da končno povezavo definira vmesnik vtičnice in ne čip.Ta struktura poenostavlja tudi vizualni pregled, saj so kontakti dostopni na površini.

Kaj je BGA (Ball Grid Array)?

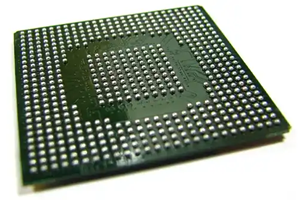

Slika 3. Paket BGA

BGA (Ball Grid Array) je paket za površinsko montažo, ki uporablja niz majhnih spajkalnih kroglic na spodnji strani čipa za oblikovanje električnih povezav.Med sestavljanjem se te spajkalne kroglice stopijo v procesu reflowa in povežejo neposredno z blazinicami na tiskanem vezju ter ustvarijo trajne spoje.Ta način pakiranja omogoča kompaktno postavitev z velikim številom medsebojnih povezav na majhni površini.Paketi BGA se običajno uporabljajo v elektroniki z visoko gostoto, kot so pametni telefoni, grafični procesorji in vgrajeni sistemi.Spajkalne kroglice prav tako pomagajo porazdeliti mehanske obremenitve po paketu med delovanjem.

LGA proti BGA: fizične in strukturne razlike

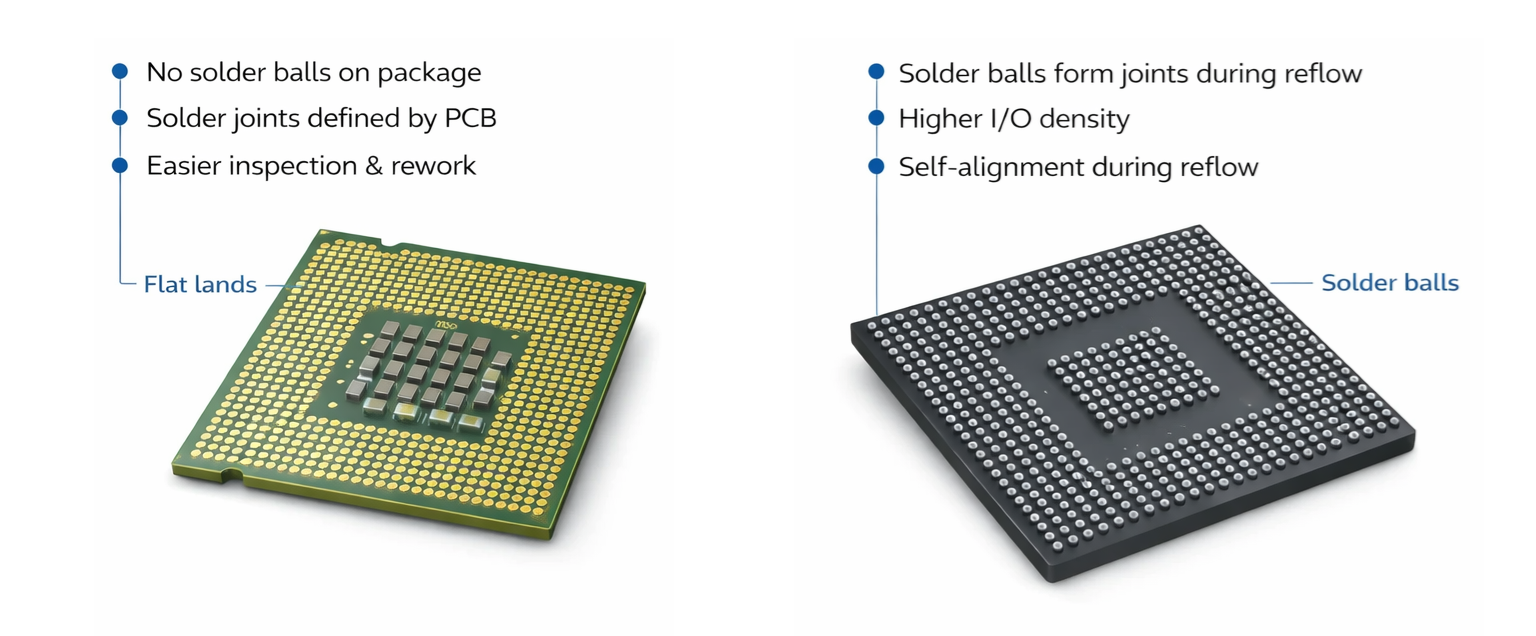

Slika 4. Strukturna primerjava

Paketi LGA uporabljajo ploščate kovinske podlage, razporejene v mrežo na spodnji strani čipa, ki so poravnane z ustreznimi nožicami v vtičnici.Ti paketi zahtevajo mehanski zadrževalni sistem, kot je vtičnica in zaklepni mehanizem, da se ohrani zanesljiv kontaktni pritisk.Odsotnost kroglic za spajkanje pomeni, da se sam čip ne veže neposredno na tiskano vezje, zaradi česar ga je mogoče odstraniti in ponovno uporabiti.Postavitev določajo izpostavljene kontaktne ploščice, ki so jasno vidne in dostopne za pregled.Nasprotno pa je način namestitve odvisen od natančne poravnave znotraj vtičnice in ne od spajkalne pritrditve.Kot je razvidno iz slike, se LGA po ravni in enotni površini razlikuje od drugih vrst paketov.

Paketi BGA pa imajo nabor kroglic za spajkanje, ki delujejo kot električne povezave in mehanska sidra.Te spajkalne kroglice so vnaprej pritrjene na embalažo in se stopijo med postopkom reflowa, da tvorijo trajne spoje s PCB.Za razliko od LGA so komponente BGA neposredno nameščene na ploščo brez vtičnice, zaradi česar jih ni mogoče odstraniti brez posebne opreme za predelavo.Priključki so skriti pod embalažo, zaradi česar je vizualni pregled zahtevnejši.Mreža spajkalnih kroglic omogoča tudi manjše razmike in večje število nožic znotraj istega odtisa.Kot je prikazano na sliki, dvignjeni sferični kontakti jasno razlikujejo strukturo BGA od ravnih površin LGA.

LGA proti BGA: Toplotna in električna zmogljivost

Učinkovitost Vidik	LGA (zemeljsko omrežje niz)	BGA (kroglična mreža niz)
Toplotna Razpršitev	Prenos toplote odvisno od kontakta vtičnice in učinkovitosti hladilnika;nekoliko manj neposredno toplotna pot	Direktno spajkanje povezava s PCB izboljša prevodnost toplote in učinkovitost širjenja
Toplotna Odpornost (θJA)	Običajno višje zaradi vmesniških plasti med paketom in tiskanim vezjem	Nižja toplota odpornost zaradi neposredne pritrditve in boljše poti toplotnega toka
Toplota Enakomernost porazdelitve	Lahko je neenakomeren prenos toplote v odvisnosti od porazdelitve kontaktnega tlaka	Bolj enotno porazdelitev toplote po spajkah in PCB
Celovitost signala	Nekoliko dlje signalna pot skozi vtičnico lahko povzroči spremembo impedance	Kratko, direktno povezave zmanjšajo izgubo signala in izboljšajo celovitost
Parazitski Induktivnost	Višji zaradi vtičnice in kontaktni vmesnik	Nižje zaradi kompaktne spajkalne kroglične povezave
Električni Odpornost	Odvisno od tega na kontaktni tlak in čistočo vtičnic	Nizek in stabilen zaradi trajnih metalurških spajkalnih spojev
Dostava moči Učinkovitost	Dobro ampak odvisno od kakovosti vtičnice in doslednosti kontakta nožice	Bolj učinkovito zaradi poti z nizko impedanco in stabilnih povezav
Visoka frekvenca Učinkovitost	Majhne izkušnje manjše poslabšanje signala pri zelo visokih frekvencah	Bolje primerno za RF in visokohitrostne modele zaradi minimalne dolžine signalne poti
Elektromagnetno Učinkovitost	Nekoliko višje Tveganje EMI zaradi daljših povezovalnih poti	Nižji EMI zaradi kompaktna postavitev in krajše električne zanke
Zanesljivost Pod obremenitvijo	Uspešnost lahko sčasoma spreminjajo zaradi obrabe ali kontaminacije kontaktov vtičnice	Zelo stabilen učinkovitost skozi čas zaradi fiksnih spajkanih spojev

Prednosti in slabosti LGA

Prednosti LGA

• Omogoča enostavno namestitev in zamenjavo brez spajkanja, zaradi česar je idealen za nadgradljive sisteme.

• Poenostavi pregled in vzdrževanje, saj so kontakti izpostavljeni in dostopni.

• Zmanjša tveganje za poškodbe paketa med rokovanjem, ker na čipu ni lomljivih zatičev.

• Podpira visoko število nožic, hkrati pa ohranja mehansko zanesljivost z zasnovo vtičnice.

Slabosti LGA

• Zahteva vtičnico, kar poveča skupne stroške sistema in zapletenost plošče.

• Zanesljivost kontakta je odvisna od konstantnega tlaka in stanja vtičnice.

• Večji mehanski odtis v primerjavi z neposredno nameščenimi paketi.

• Dovzeten za težave s povezavo, če pride do kontaminacije ali neusklajenosti.

Prednosti in slabosti BGA

Prednosti BGA

• Omogoča zelo visoko gostoto V/I v kompaktnem odtisu za sodobno elektroniko.

• Zagotavlja močne mehanske in električne povezave skozi spajkalne spoje.

• Izboljša električno zmogljivost s krajšimi signalnimi potmi in nižjo induktivnostjo.

• Podpira učinkovit prenos toplote prek neposredne pritrditve PCB.

Slabosti BGA

• Težko je pregledati spajkalne spoje, ker so skriti pod embalažo.

• Zahteva posebno opremo za postopke montaže in predelave.

• Ni enostavno zamenljiv, ko je spajkan na PCB.

• Proizvodne napake, kot so praznine pri spajkah ali premostitve, je težje odkriti.

Kako izbrati med paketoma LGA in BGA?

1. Določite zahteve glede uporabnosti

Če vaš izdelek zahteva enostavne nadgradnje ali zamenjavo na terenu, je LGA običajno bolj primeren, ker omogoča občasno namestitev.To je še posebej pomembno v sistemih, kot so namizni računalniki ali strežniki, kjer bo morda treba zamenjati komponente.BGA je nasprotno namenjen stalni montaži in ni zasnovan za pogosto menjavo.Razmislite o tem, kako pogosto bo vzdrževanje ali nadgradnja potekala v življenjskem ciklu izdelka.Izbira na podlagi uporabnosti pomaga zmanjšati dolgoročne operativne stroške in izpade.

2. Ocenite velikost in prostorske omejitve

Za kompaktne naprave, kot so pametni telefoni ali vgrajeni sistemi, je BGA pogosto prednostna zaradi manjšega odtisa in večje gostote.LGA zahteva dodaten prostor za vtičnice in mehanske zadrževalne sisteme, ki lahko povečajo velikost plošče.Pri prostorsko omejenih oblikah je zmanjševanje odtisa dobro za celotno obliko izdelka.BGA omogoča tesnejše postavitve in učinkovitejšo uporabo območja PCB.Ta korak zagotavlja, da je vaša izbira paketa usklajena z omejitvami fizične zasnove.

3. Razmislite o proizvodnih zmogljivostih

Vaš razpoložljiv postopek sestavljanja ima pomembno vlogo pri izbiri paketa.BGA zahteva nadzorovano reflow spajkanje in orodja za pregledovanje, kot so rentgenski sistemi, ki morda niso na voljo v vseh proizvodnih obratih.LGA po drugi strani poenostavlja montažo z uporabo vtičnic namesto spajkanja.Ocenite, ali lahko vaša proizvodna linija podpira kompleksnost sestavljanja BGA.Ujemanje vrste embalaže s proizvodno zmogljivostjo se izogne ​​proizvodnim tveganjem.

4. Analizirajte zahteve glede uspešnosti

Visokohitrostne in visokofrekvenčne aplikacije imajo pogosto koristi od BGA zaradi krajših električnih poti in boljše celovitosti signala.LGA lahko še vedno podpira visoko zmogljive aplikacije, vendar je odvisno od kakovosti in dizajna vtičnice.Če vaša aplikacija vključuje zahtevno električno zmogljivost, postane izbira paketa pomembna.Upoštevajte dejavnike, kot so hitrost signala, šum in stabilnost dobave energije.To zagotavlja optimalno delovanje za vaš specifični primer uporabe.

5. Ocenite stroškovne omejitve

Upoštevanje proračuna vključuje stroške komponent in sistemske ravni.LGA lahko poveča stroške zaradi vtičnic in mehanskih delov, medtem ko lahko BGA zmanjša kompleksnost plošče, vendar poveča proizvodne stroške.Skupni stroški morajo vključevati montažo, testiranje in morebitno predelavo.Ocenite kompromise med začetnimi in dolgoročnimi stroški.Izbira pravega ravnovesja pomaga ohranjati donosnost in razširljivost.

6. Določite potrebe po zanesljivosti

Za aplikacije, ki so izpostavljene vibracijam, termičnim ciklom ali težkim okoljem, BGA pogosto zagotavlja večjo mehansko stabilnost zaradi spajkanih povezav.LGA se zanaša na mehanski pritisk, ki je lahko v ekstremnih pogojih manj robusten.Zahteve glede zanesljivosti se razlikujejo glede na industrijo, kot je avtomobilska ali industrijska elektronika.Pri izbiri paketa upoštevajte okoljske dejavnike stresa.Ta korak zagotavlja dolgoročno vzdržljivost in zanesljivost izdelka.

Uporaba paketov LGA in BGA

Primeri komponent LGA

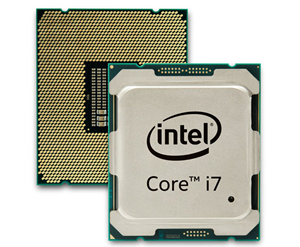

Slika 5. Primeri komponent LGA

• Namizni in strežniški procesorji - Veliko procesorjev, kot sta serija Intel Core in Xeon, uporablja embalažo LGA za namestitev na osnovi vtičnic.To omogoča nadgradnjo ali zamenjavo procesorjev brez spajkanja.Zasnova podpira visoko število zatičev, potrebnih za zapletene naloge obdelave.Široko se uporablja v osebnih računalnikih in podatkovnih centrih.

• Krmilniki omrežnega vmesnika - Nekateri krmilniki Ethernet sprejmejo pakete LGA, da omogočijo modularno integracijo na matične plošče.To pomaga poenostaviti vzdrževanje in zamenjavo omrežne strojne opreme.Paket podpira stabilne električne povezave za hiter prenos podatkov.Običajno ga najdemo v omrežni opremi podjetij.

• IC-ji za upravljanje porabe - Nekatere naprave za nadzor moči uporabljajo LGA za zanesljiv kontakt in toplotno delovanje.Zasnova ploščate plošče zagotavlja dosledno povezavo s tiskanim vezjem ali vtičnico.Te komponente se uporabljajo v sistemih za regulacijo napetosti in distribucijo električne energije.Njihova zasnova podpira učinkovito integracijo na sistemski ravni.

• RF moduli - LGA se uporablja v določenih RF modulih, kjer sta potrebna kompaktna velikost in zanesljiv kontakt.Paket podpira obdelavo visokofrekvenčnega signala s stabilnimi povezavami.Pogosto se uporablja v komunikacijskih napravah in brezžičnih sistemih.Struktura omogoča enostavno integracijo v modularne zasnove.

• Vgrajeni procesorji - Nekateri vgrajeni računalniški moduli uporabljajo embalažo LGA za prilagodljivost v industrijskih sistemih.To omogoča lažje nadgradnje in vzdrževanje v aplikacijah z dolgo življenjsko dobo.Paket podpira stabilno delovanje v nadzorovanih okoljih.Običajno se uporablja v sistemih za avtomatizacijo in nadzor.

Primeri komponent BGA

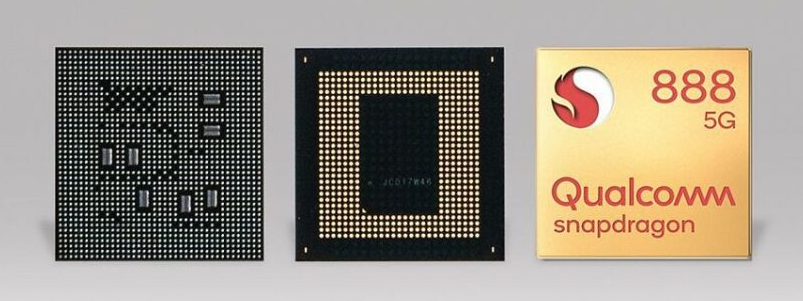

Slika 6. Primeri komponent BGA

• Grafične procesne enote (GPU) - GPE običajno uporabljajo embalažo BGA za podporo visoke gostote pinov in hitrega prenosa podatkov.Kompaktna oblika omogoča integracijo v grafične kartice in prenosnike.Spajkane povezave izboljšajo zmogljivost in zanesljivost pri velikih delovnih obremenitvah.Ta paket je pomemben za sodobne visoko zmogljive grafične sisteme.

• Mobilni procesorji SoC - Procesorji pametnih telefonov, kot so tisti v seriji Snapdragon, se zanašajo na BGA za kompaktno in učinkovito zasnovo.Paket podpira visoko integracijo CPE, GPE in funkcij povezljivosti.Omogoča tanke profile naprav in visoko procesorsko moč.Zaradi tega je idealen za mobilno in prenosno elektroniko.

• Nizi vrat, ki jih je mogoče programirati na terenu (FPGA) - FPGA pogosto uporabljajo pakete BGA za prilagoditev velikega števila V/I povezav.Zasnova podpira zapletene logične operacije in hitro komunikacijo.Te komponente se uporabljajo v telekomunikacijah, AI in sistemih za obdelavo podatkov.Paket zagotavlja stabilno delovanje v zahtevnih aplikacijah.

• Pomnilniški čipi (DRAM/Flash) - Veliko pomnilniških naprav uporablja embalažo BGA za zlaganje z visoko gostoto in učinkovito postavitev tiskanega vezja.Majhen odtis omogoča namestitev več čipov blizu skupaj.To izboljša delovanje sistema in zmanjša zakasnitev.Široko se uporablja v potrošniški elektroniki in računalniških sistemih.

• Nabori čipov in krmilniki - Nabori čipov matične plošče in vgrajeni krmilniki pogosto uporabljajo BGA za stalne in zanesljive povezave.Paket podpira kompleksno funkcionalnost v kompaktnem prostoru.Običajno se uporablja v prenosnikih, tablicah in vgrajenih sistemih.Zasnova zagotavlja dolgotrajno stabilnost in zmogljivost.

Zaključek

LGA in BGA se razlikujeta predvsem po tem, kako se povezujeta s tiskanim vezjem, pri čemer LGA uporablja kontakte na osnovi vtičnic, BGA pa se opira na spajkane spoje.LGA ponuja lažjo zamenjavo in pregled, medtem ko BGA zagotavlja večjo gostoto, boljše električne zmogljivosti in večjo mehansko stabilnost.Vsak paket ima kompromise glede stroškov, možnosti izdelave in zanesljivosti, odvisno od uporabe.Izbira prave možnosti je odvisna od ravnovesja med uporabnostjo, prostorskimi omejitvami, potrebami po zmogljivosti in proizvodnimi zmogljivostmi.
