Primerjalnik LM324: Aplikacije, pinout in vezja delujejo

Ta priročnik raziskuje integrirano vezje LM324 (IC), vsestranski čip, ki vsebuje štiri operativne ojačevalnike.LM324, znan po svoji nizki porabi energije, ponuja odlično stabilnost in pasovno širino, ki učinkovito deluje z napajalnimi napetostmi od 3,0 V do 32 V. Njen nizko mirovanje v primerjavi s konkurenti, kot je MC174, je idealen za energetsko učinkovite aplikacije.Sposobnost LM324 za ravnanje z vhodnimi območji sega do negativne napajalne napetosti poenostavi oblikovanje vezja, saj odstrani potrebo po dodatnem pristranskosti.Izhodi lahko pripelje do negativne napajalne tirnice, zaradi česar je uporabna v širokem razponu elektronskih projektov.Ta vodnik poudarja njegove značilnosti, kot je njegova vloga primerjalnika, in preučuje njegovo uporabo v naprednih elektronskih sistemih.

Katalog

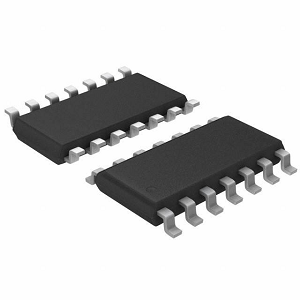

Kaj je primerjalnik LM324?

Primerjava je komponenta v elektronskih vezjih, zasnovana za primerjavo dveh napetostnih ravni, ki ju običajno imenujemo V1 in V2.Njegovo delovanje je enostavno: ko je V1 večji od V2, je izhod nič, ko pa V2 presega V1, izhodni preklopi na določeno pozitivno napetost.The LM324 Operativni ojačevalnik se zaradi svoje vsestranskosti in učinkovitega dizajna pogosto uporablja kot primerjalnik.Vključuje elemente, kot so senzorska napetost, referenčna napetost, napajalna napetost (VCC), ozemljitvena in izhodna sponka, zaradi česar je zanesljiva in praktična izbira za različne aplikacije.Sposobnost LM324, da izvaja natančne primerjave napetosti, omogoča, da igra vlogo pri nalogah, kot sta zaznavanje ničelnega prekatanja in modulacija impulzne širine.Te funkcije so odlične v sistemih, kjer je potrebna natančna diferenciacija napetosti, zaradi česar je primerjalnik LM324 pomembno orodje pri sodobnih elektronskih modelih.

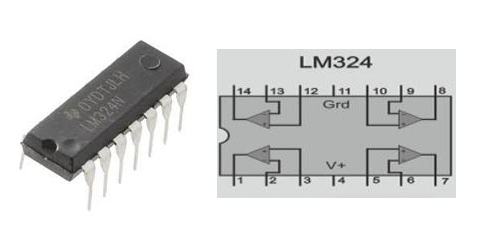

LM324 Primerjalna konfiguracija PIN

Zatiča št.	Ime pin	Delovanje
1	Izhod 1	Izhod prvega primerjalnika
2	Inverting vhod 1	Invertiranje vnosa prvega primerjalnika
3	Neinverting vhod 1	Neinverting vhod prvega primerjalnika
4	V+	Napajalna napetost 5V
5	Neinverting vhod 2	Neinverting vhod drugega primerjalnika
6	Inverting vhod 2	Invertiranje vnosa drugega primerjalnika
7	Izhod 2	Izhod drugega primerjalnika
8	Izhod 3	Izhod tretjega primerjalnika
9	Inverting vhod 3	Invertiranje vnosa tretjega primerjalnika
10	Neinverting vhod 3	Neinverting vnos tretjega primerjalnika
11	Gnd	Tla
12	Neinverting vhod 4	Neinverting vnos četrtega primerjalnika
13	Inverting vhod 4	Invertiranje vnosa četrtega primerjalnika
14	Izhod 4	Izhod četrtega primerjalnika

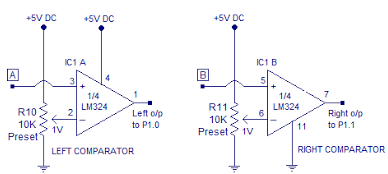

Oblikovanje vezja s primerjalnikom LM324

Oblikovanje napetostnega primerjalnega vezja z operativnim ojačevalnikom LM324, ki zahteva skrbno upoštevanje njegovih komponent in konfiguracije.Običajno se za ustvarjanje stabilnih referenčnih napetosti uporabljata dva 10K Ohm uporov, s čimer zagotavljata natančne in zanesljive digitalne izhode.Vhodi A in B, ki izhajajo iz izhoda linijskega senzorja, sta odlična za ohranjanje občutljivosti na spreminjajoče se vhodne pogoje.Upori pomagajo stabilizirati referenčno napetost, kar omogoča, da primerjalnik deluje dosledno, tudi z nihajočimi vhodnimi signali.

V tej nastavitvi se vozlišča A in B povežeta z neobveznimi vhodi LM324.Ta konfiguracija, ki ni ininverting, poveča samo pozitivno napetost med vhodi, kar je idealno za aplikacije, ki zahtevajo natančno in izrazito digitalno signalizacijo.Vsak primerjalnik znotraj LM324 zahteva natančne vhodne povezave za doseganje optimalnih zmogljivosti.Izhodni signali iz primerjalnikov LM324 so povezani z vrati mikrokontrolerjev, kar omogoča gladko komunikacijo med primerjalnikom in mikrokontrolerjem.Pravilno preslikavo teh povezav zagotavlja učinkovito obdelavo podatkov in brezhibno delovanje sistema.S skrbnim usmerjanjem izhodov lahko mikrokontroler z natančnostjo sprejema logične odločitve, kar olajša zanesljive in dobro urejene operacije v najrazličnejših praktičnih aplikacijah.

Kako deluje primerjalnik LM324?

Primerjalne funkcije LM324 z uporabo treh svojih notranjih operacijskih ojačevalnikov, ki delujejo v tandemu s komponentami, kot so upori in kondenzatorji, da ustvarijo odzivni sistem.Njegovo delovanje temelji na primerjavah napetosti na vhodnih terminalih.Kadar je napetost na terminalu, ki ne pretvori, nižja od napetosti na pretvornem terminalu, izhodna preklopi na nizko stanje, kar kaže na tok.Po drugi strani pa, ko napetost na terminalu, ki ne pretvori, preseže napetosti pretvornega terminala, se izhod premakne na visoko stanje.To vedenje je koristno v aplikacijah, kot je obdelava signalov, kjer je za predstavljanje različnih logičnih stanj ali pogojev potrebno zaznavanje in odzivanje na spremembe napetosti.Prednost LM324 je njegovo vgrajeno omrežje notranje uporov, ki poenostavi oblikovanje vezja z odstranitvijo potrebe po zunanjih uporov za upravljanje priključkov napajanja.Ta funkcija zmanjšuje kompleksnost vezja, zaradi česar je LM324 priročna izbira za poenostavitev modelov PCB.Z zagotavljanjem doslednih zmogljivosti in hkrati zmanjšanje oblikovalskih izzivov se primerjalnik LM324 izkaže za vsestransko in učinkovito komponento za široko paleto aplikacij.

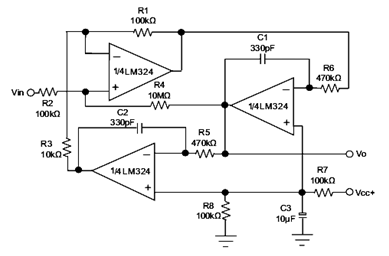

Delovanje primerjalnika LM324

Značilnosti primerjalnika LM324

• Visok DC napetost: ponuja dobiček 100 dB, kar zagotavlja izjemno ojačanje za natančno obdelavo signala.

• Široka pasovna širina: deluje učinkovito pri 1 MHz, primerna za različne aplikacije.

• Vsestransko območje napajanja: Podpira delovanje posameznih napajanja od 3V do 32V, kar omogoča uporabo v različnih scenarijih.

• Stabilno delovanje: ohranja dosledno zmogljivost kljub nihanjem napajalne napetosti, idealno za okolje z nestabilno močjo.

• Diferencialna vhodna napetost: vhodna napetost omogoča enaka napajalni napetosti in podpira ekspanzivno izhodno nihanje od 0V do (V+ - 1,5 V) za večjo natančnost.

• Nizka poraba energije: primerna za energetsko učinkovite zasnove, kar omogoča integracijo v sisteme z nizko močjo, ne da bi pri tem ogrozili zmogljivost.

• Široki vhodni in izhodni razponi: zagotavlja prilagodljivost za različne modele vezja, kar povečuje združljivost z drugimi komponentami.

Prednosti primerjalnika LM324

Dvojna funkcionalnost

LM324 izstopa zaradi svoje sposobnosti delovanja kot primerjalnik in operativni ojačevalnik, ki prikazuje impresivno vsestranskost v zasnovi elektronskega vezja.Ta dvojna vloga inženirjem omogoča uporabo LM324 za več namenov v enem samem vezju, kar odpravi potrebo po dodatnih komponentah.S kombiniranjem teh funkcionalnosti v enem IC poenostavi modele vezja, zmanjša število komponent in racionalizira razvojne procese.Ta prilagodljivost je ugodna pri projektih, ki zahtevajo hitro prototipiranje ali pogoste prilagoditve oblikovanja, kar omogoča učinkovito upravljanje virov in hitrejše časovne roke razvoja.

Velik dobiček za natančne aplikacije

Ena od ključnih prednosti LM324 je njegov visok DC napetost, ki zagotavlja zanesljive zmogljivosti v zapletenih elektronskih sistemih.Ta visok dobiček je idealen za aplikacije, ki zahtevajo natančnost, saj izboljšuje obdelavo signalov in izboljšuje natančnost podatkov.Z ohranjanjem celovitosti signala LM324 prinaša dosledno kakovost izhoda, zaradi česar je zanesljiva izbira tako za splošne in napredne elektronske aplikacije.

Robusten in prožen dizajn

LM324 je zasnovan s trpežno strukturo, ki zagotavlja stabilno delovanje v različnih okoljskih pogojih.Njegova odpornost in prilagodljivost sta primerna za uporabo v različnih okoljih, od standardnih elektronskih projektov do specializiranih, visokozmogljivih sistemov.Ta robustna zasnova se omogoča, da se za dosledne rezultate, tudi v zahtevnih pogojih, zanese na LM324, kar utrjuje njegovo vlogo vsestranske in zaupanja vredne komponente v sodobni elektroniki.

Aplikacije primerjalnika LM324

Senzorski sistemi in robotika

Primerjalnik LM324 se pogosto uporablja v aplikacijah, ki jih poganjajo senzor, kot so roboti, ki sledijo vrsticam.Njegova sposobnost obdelave podatkov senzorjev z natančnostjo je odlična za avtonomne sisteme.Prilagodljivost LM324 pri ravnanju z vhodnimi napetostmi in stabilnim delovanjem zagotavlja zanesljive zmogljivosti, zaradi česar je idealna izbira za nastavitve robotike in okoljskega spremljanja.

Obdelava signala in vezja oscilatorja

LM324 ima vlogo pri nalogah za obdelavo signalov.Njegova uporaba v oscilatorjih omogoča natančno ustvarjanje frekvence za komunikacijske sisteme in druge signalne tehnologije.LM324 deluje učinkovito kot ojačevalnik, ki izboljšuje avdio in vizualne signale za kakovostne multimedijske aplikacije.

Prototipizacija in uporaba izobraževanja

Inženirji pogosto uporabljajo LM324 med prototipiranjem zaradi njegove cenovne dostopnosti, zanesljivosti in enostavnosti uporabe.Njegova dosledna zmogljivost omogoča eksperimentiranje z inovativnimi modeli vezja, zaradi česar je priljubljen tako v raziskovalnih kot v razvojnih okoljih.Podobno je zaradi neposredne funkcionalnosti dragoceno učno orodje za študente, ki se učijo o primerjalnikih in operativnih ojačevalnikih.

Elektronika splošne namene

LM324 je pogosto vključen v standardne elektronske zasnove, kot so usmerniki in ojačevalniki splošne namene.Njegova vsestranskost omogoča, da se brezhibno integrira v vezje, ki zahtevajo natančnost in stabilnost, pri čemer skrbijo za široko paleto elektronskih aplikacij.
