LVPECL Pojasnjeno: Vodnik po logiki z nizko napetostjo, ki je povezana s pozitivnim oddajanjem

Logika, povezana z nizko napetostjo, ki je povezana z emitterjem (LVPECL), pomeni ključni napredek v digitalni logični tehnologiji, prilagojen zahtevam nizkonapetostnih okolij.LVPECL, ki deluje pri 3,3V ali 2,5V, se razvija iz tradicionalne pozitivne logike, povezane z emitterjem (PECL), ki se opira na 5,0V napajalnik.Ta premik poudarja naraščajoči poudarek na energetsko učinkovitih rešitvah, ki združujejo visoko zmogljivost z zmanjšano porabo energije.LVPECL, ki je ukoreninjen v zgodovinskem razvoju logike, vezane na emiter (ECL), ponuja različne prednosti pri hitri aplikacijah, vključno s telekomunikacijami in računalništvom, kjer sta energetska učinkovitost in celovitost signala resna.Ta članek se loti lastnosti, prednosti in oblikovalskih pomislekov LVPECL, osvetljuje svojo transformativno vlogo v sodobni elektroniki.Od praktičnih aplikacij do tehničnih razlik odkrijte, kako LVPECL oblikuje prihodnost digitalnih sistemov.

Katalog

Klasifikacija ECL

Tip	Vcc	Vee
Pecl	5.0 V.	0,0 V.
Lvpecl	3.3 V.	0,0 V.
2.5VPECL	2,5 V.	0,0 V.
2.5vnecl	0,0 V.	-2,5 v
LVnecl	0,0 V.	-3.3 V.
Necl	0,0 V.	-5,0 V.

Pros of ECL/PECL/LVPECL logika

• ECL logika izstopa zaradi izjemno nizke izhodne impedance, ki na splošno pade med 6 do 8 ohmov.Ta funkcija je povezana z izjemno visoko vhodno impedanco, ki jo lahko štejemo za skoraj neskončno.Takšne značilnosti omogočajo ECL z impresivnimi zmogljivostmi vožnje, kar mu omogoča upravljanje daljnovodov z značilnimi impedacijami, ki segajo od 50 do 130 ohmov, ne da bi znatno poslabšali zmogljivost AC.Sposobnost vzdrževanja celovitosti signala na dolge razdalje je večinoma aktivna v aplikacijah, kot so ožičenje na hrbtni ravni in obsežni kabelski tek, kjer prevladuje ohranjanje kakovosti signala.

• Odpornost naprav ECL do nihanj napetosti in temperature je še ena pomembna lastnost, ki jih razlikuje od tehnologij TTL in CMOS.Ta stabilnost se izkaže za ugodno v okoljih z različnimi pogoji, kar zagotavlja dosledno uspešnost.Poleg tega so ure, ki jih proizvajajo gonilniki ECL Clock, vrhunsko sinhronizacijo in minimalizirani nagib, ki so uporabne za prenos podatkov visoke hitrosti.Natančnost v času prispeva k večji splošni zmogljivosti sistema, predvsem v aplikacijah, ki zahtevajo stroge omejitve časovne omejitve.

• V primerjavi ECL z drugimi signalnimi metodami se glede frekvenčne podpore pojavi jasno razlikovanje.ECL lahko sprejme frekvence, ki presegajo 10 GHz, medtem ko LVD -ji običajno omejijo okoli 1,5 GHz.Ta zmogljivost ECL ECL kot mogočna izbira za hitrih aplikacij, pri čemer operativne hitrosti presegajo 5GHz in zamude dosledno vzdržujejo pod 1N.Takšne meritve zmogljivosti imajo ECL še posebej koristno za majhna do srednje velika integrirana vezja in digitalne sisteme, ki so zelo visoke hitrosti, kjer je pomembna vsaka nanosekund.

• Združljivost ECL s širšim spektrom impedance daljnovoda ponuja opazno prednost.Za razliko od LVD-jev, ki zahteva specifični 100-ohmski upor, ki je podpiral celovitost signala, ECL-jeva prilagodljivost različnim impedacijam zmanjšuje verjetnost odseva signala in s tem povezanih zapletov.Ta prilagodljivost ne samo, da racionalizira oblikovalske pomisleke, ampak tudi spodbuja zanesljivost v različnih aplikacijah.Sposobnost učinkovitega delovanja v različnih impedacijah vam omogoča, da vključite ECL v širše raznolikost sistemov brez strogih zahtev, ki so običajno povezane z drugimi tehnologijami.

Slabosti logike ECL/PECL/LVPECL

Medtem ko se logika, povezana z Emitterjem (ECL), ponaša z impresivnimi prednosti pri hitri aplikacijah, ima tudi opazne pomanjkljivosti, ki zahtevajo pozornost.Primarna vprašanja vključujejo povišano porabo energije, omejeno toleranco do hrupa in ranljivost za zunanje motnje.Logična gugalnica v vezjih ECL je omejena na samo 0,8 V, združena z DC toleranco za hrup zgolj 200mV.Ta značilnost poudarja kompromis, kjer izjemne hitrostne zmogljivosti ECL prihajajo na račun učinkovitosti moči in odpornosti proti motnji hrupa.V dejanskih scenarijih lahko to predstavlja izzive, zlasti v okoljih, kjer je upravljanje porabe energije tvegano ali kjer je ohranjanje celovitosti signala izjemnega pomena.

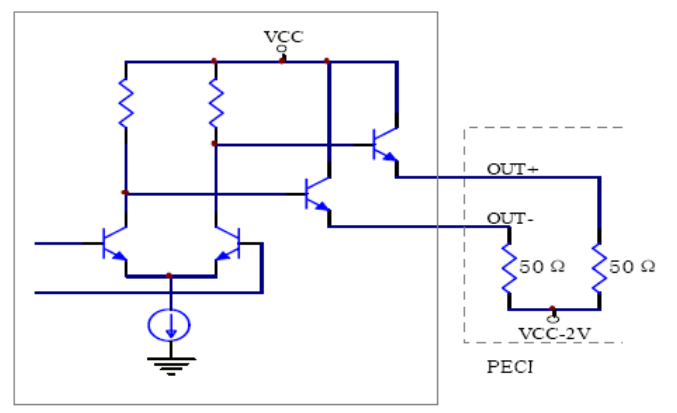

Za logiko, povezano s pozitivnim oddajanjem (PECL), je standardna izhodna obremenitev nastavljena na 50 ohmov z napajalno napetostjo VCC-2V.V teh parametrih so tipične statične ravni za OUT+ in OUT- VCC-1.3V, z izhodnim tokom 14mA.Čeprav se ta konfiguracija izkaže za učinkovito za nekatere aplikacije, se morda ne bo dobro uskladila z vsemi situacijami, zlasti pri upoštevanju zapletenosti toplotnega upravljanja in posledic odvajanja moči, povezanih s temi izhodnimi nivoji.

Struktura izhodnega vezja PECL

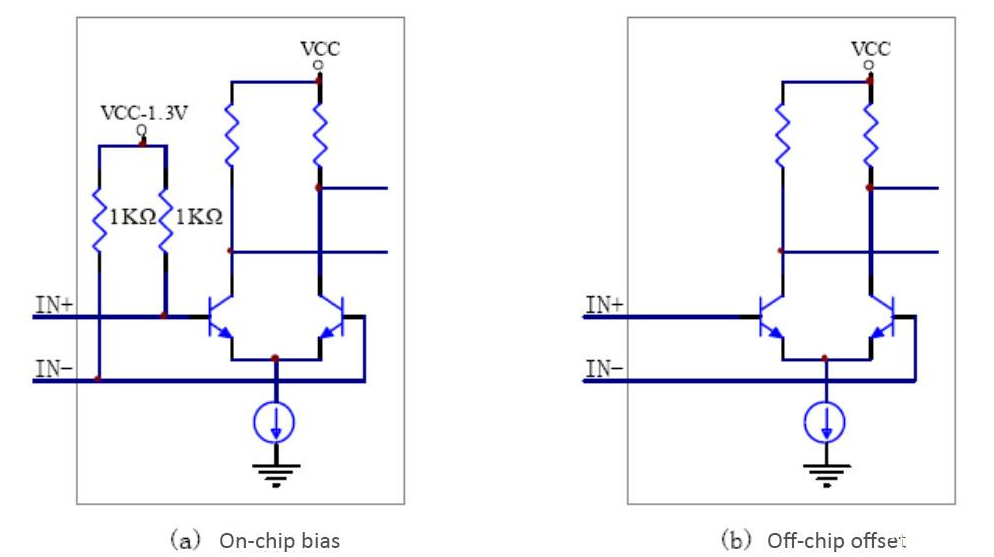

Vhod PECL je različni par z visoko vhodno impedanco.Za doseganje največje dinamične ravni vhodnega signala je treba napetost skupnega načina tega diferencialnega para pristranska na VCC - 1,3V.Nekateri čipi vključujejo integrirano vezje pristranskosti, ki omogoča neposredno povezavo brez dodatnih komponent.Vendar pa je za čipe brez tega vgrajenega vezja pristranskosti med uporabo uporabiti zunanjo pristranskost DC.

Struktura vhodnega vezja PECL

Standard logične ravni PECL

Parameter	Stanje	Min	Tipično	Max	Enota
Izhod visoko	Ta = 0 ° C ~ 85 ° C	VCC - 1.025	-	VCC - 0,88	V
	Ta = 40 ° C.	VCC - 1.085	-	VCC - 0,88	V
Izhod nizko	Ta = 0 ° C ~ 85 ° C	VCC - 1,81	-	VCC - 1,62	V
	Ta = 40 ° C.	VCC - 1,83	-	VCC - 1,55	V
Vhod visoko	-	VCC - 1.16	-	VCC - 0,88	V
Vhod nizek	-	VCC - 1,81	-	VCC - 1,48	V
