Spoznajte EPM7128SQI100-10 CPLD in kako obravnava digitalno logiko

Pogosto želite eno samo napravo, ki lahko obravnava več logičnih nalog, ne da bi vašo ploščo napolnili z dodatnimi deli.EPM7128SQI100-10 vam daje to prilagodljivost z združevanjem krmilne logike, dekodiranja in usmerjanja signala v enem programabilnem čipu.Njegovo vedenje lahko oblikujete tako, da ustreza vašim potrebam vezja, in ga prilagodite pozneje, če se kaj spremeni.Z uravnoteženo logično zmogljivostjo in predvidljivim časom se dobro prilega sistemom, ki potrebujejo stalen digitalni nadzor.Njegov paket za površinsko montažo prav tako pomaga ohranjati čiste postavitve, hkrati pa vam še vedno zagotavlja veliko uporabnih V/I povezav.

Katalog

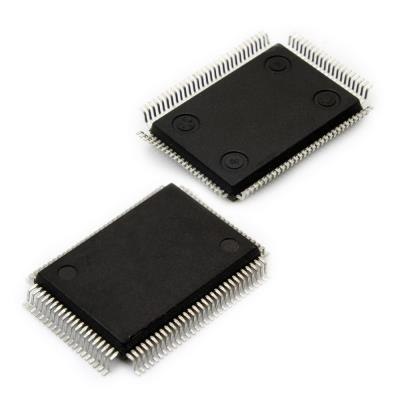

EPM7128SQI100-10 Pregled

The EPM7128SQI100-10 je programabilna logična naprava, zasnovana za upravljanje digitalnih krmilnih nalog po meri in vmesnikov v elektronskih sistemih.Vsebuje 128 logičnih elementov, ki omogočajo združevanje več logičnih funkcij v eno komponento, kar pomaga poenostaviti postavitve vezja in zmanjšati število delov.Naprava podpira hiter logični odziv, primeren za nadzor časa, usmerjanje signala in operacije na podlagi odločitev.Njegov 100-pinski paket za površinsko montažo omogoča integracijo v kompaktne zasnove plošč, hkrati pa ohranja stabilno električno zmogljivost.Pogoste uporabe vključujejo logiko lepila, nadzor stanja, dekodiranje naslovov in prilagajanje vmesnika v industrijskih in vgrajenih aplikacijah.Iščete EPM7128SQI100-10?Pišite nam, da preverite trenutno zalogo, dobavni rok in ceno.

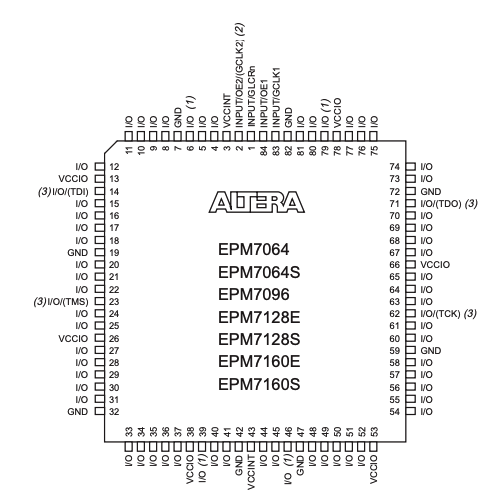

Diagram vtičnice EPM7128SQI100-10

Razporeditev pinov je prikazana za paket PLCC s 84 pini, z imeni signalov in številkami pinov, ki so enakomerno porazdeljeni po vseh štirih straneh naprave.Zatiči uporabniškega vmesnika zavzemajo večino položajev in so prepredeni z namenskimi zatiči za napajanje, ozemljitev in krmiljenjem, ki podpirajo stabilno delovanje.Zatiči VCC in GND so nameščeni v rednih intervalih, da zagotovijo dosledno porazdelitev moči po paketu.Namenski zatiči za globalno uro, omogočanje izhoda in funkcije JTAG so jasno označeni, da jih ločimo od splošnega I O. Diagram odraža standardizirano postavitev, ki podpira predvidljivo usmerjanje signala, poenostavljeno zasnovo plošče in združljivost med povezanimi napravami serije MAX 7000.

Lastnosti EPM7128SQI100-10

V sistemsko programabilni logični arhitekturi

EPM7128SQI100-10 podpira logično programiranje neposredno, ko je nameščen na tiskano vezje.To omogoča posodobitve logike med razvojem ali po uvedbi brez odstranitve naprave.Pomaga zmanjšati čas nedelovanja in poenostavi revizije, ko je treba prilagoditi vedenje sistema.

Logična zmogljivost srednje gostote

Naprava nudi 128 makrocelic, ki omogočajo implementacijo več logičnih funkcij znotraj ene komponente.Ta zmogljivost podpira krmilno logiko, naloge dekodiranja in ravnanje z vmesnikom, hkrati pa zmanjšuje potrebo po dodatnih diskretnih logičnih napravah.

Zasnova blokov s strukturirano logično matriko

Osem blokov notranjega logičnega polja organizira logične vire na predvidljiv način.Ta struktura podpira stabilno usmerjanje signala in dosledno logično vedenje v različnih pogojih delovanja.

Razpoložljivost uporabnih logičnih vrat

S približno 2500 uporabnimi logičnimi vrati lahko naprava podpira stanje avtomatov, časovni nadzor in digitalne funkcije po meri.Ta stopnja integracije pomaga poenostaviti postavitve plošč in zmanjša skupno število komponent.

Prilagodljiva podpora za vnos in izhod uporabnika

Naprava podpira do 84 uporabniško nastavljivih vhodnih in izhodnih zatičev.Ta prilagodljivost mu omogoča povezovanje s široko paleto zunanjih signalov, vodil in perifernih naprav v vgrajenih sistemih.

Učinkovitost hitre zakasnitve širjenja

Največja zakasnitev širjenja 10 ns omogoča napravi, da se hitro odzove na spremembe vhoda.Zaradi tega je primeren za aplikacije, ki zahtevajo predvidljiv čas in odziven digitalni nadzor.

Delovno območje industrijske temperature

Naprava je zasnovana za zanesljivo delovanje v industrijskem temperaturnem območju.To omogoča stabilno delovanje v okoljih, kjer se pričakujejo temperaturne spremembe, kot so krmilni sistemi in industrijska elektronika.

EPM7128SQI100-10 Tehnične specifikacije

Atribut izdelka	Vrednost atributa
Proizvajalec	Intel
Napajalna napetost - notranja	4,5 V ~ 5,5 V
Paket naprave dobavitelja	100-PQFP (20x14)
serija	MAX® 7000S
Programabilni tip	V sistemu, ki ga je mogoče programirati
Paket/kovček	100-BQFP
Paket	Pladenj
Delovna temperatura	-40°C ~ 85°C (TA)
Število makrocelic	128
Število logičnih elementov/blokov	8
Število V/I	84
Število vrat	2500
Vrsta namestitve	Površinska montaža
Čas zakasnitve tpd(1) Max	10 ns
Osnovna številka izdelka	EPM7128

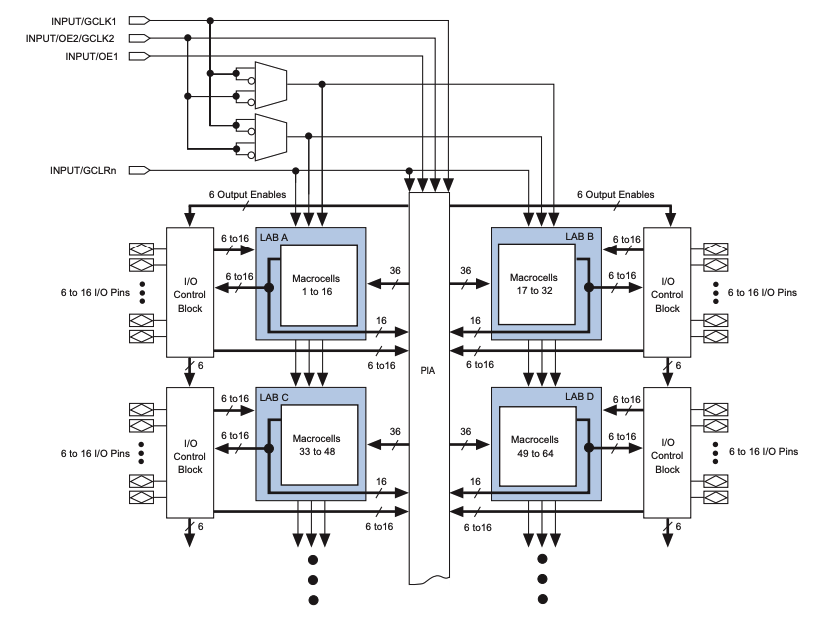

Blokovni diagram naprave EPM7128SQI100-10

Notranja arhitektura je razporejena okoli več blokov logičnih nizov, od katerih vsak vsebuje definirano skupino makrocelic, ki se uporabljajo za izvajanje kombinacijskih in registriranih logičnih funkcij.Ti bloki logičnih nizov so medsebojno povezani prek osrednjega programabilnega polja medsebojnih povezav, ki omogoča usmerjanje signala med bloki s predvidljivim časovnim obnašanjem.Namenski nadzorni bloki I O obkrožajo bloke logičnega niza in upravljajo vhodno medpomnjenje, izhodno krmiljenje, nadzor treh stanj in povratne poti med zunanjimi nožicami in notranjo logiko.Globalni viri, vključno z vhodi ure, signali za omogočanje izhodov in globalnim jasnim signalom, so porazdeljeni po napravi za podporo sinhronemu delovanju in usklajenemu nadzoru izhodov.Ta struktura odraža organizacijo, ki jo uporablja EPM7128SQI100-10, ki združuje več blokov logičnih nizov in makrocelic za podporo programabilne logike srednje gostote z determinističnim usmerjanjem signala in centraliziranimi nadzornimi potmi.

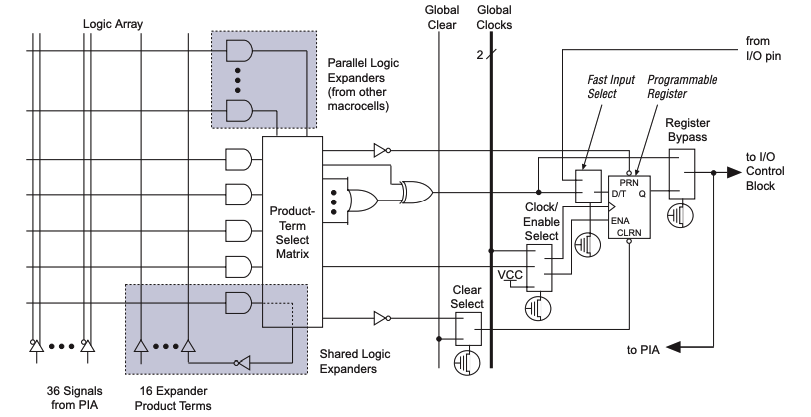

Naprava Macrocell EPM7128SQI100-10

Logika znotraj ene same makrocelice je organizirana okoli matrike za izbiro izraza izdelka, ki sprejema vhodne signale iz programabilnega niza povezav in lokalnih logičnih razširiteljev.Več proizvodnih izrazov je združenih v logiko vsote produktov, ki lahko poganja kombinirani izhod ali programabilni register.Register vključuje poti za omogočanje ure, brisanje, prednastavitev in obvod, kar omogoča prilagodljivo izbiro med registriranim in neregistriranim delovanjem.Globalna ura in globalni jasni signali so usmerjeni neposredno v makrocelico za podporo sinhronemu nadzoru po vsej napravi.Izhodni podatki se posredujejo krmilnemu bloku I O ali vrnejo nazaj v povezovalni niz, kar omogoča ponovno uporabo logičnih rezultatov in učinkovito distribucijo signala znotraj EPM7128SQI100-10.

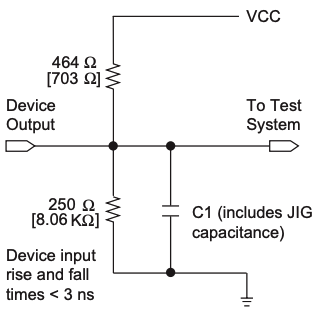

AC testni pogoji za EPM7128SQI100-10

Preizkusna konfiguracija določa električne pogoje, ki se uporabljajo za meritve izmeničnega toka, tako da določi uporovne obremenitve, kapacitivne obremenitve in signalne poti med napravo in preskusnim sistemom.Izhod naprave je povezan z VCC prek vlečnega upora in z ozemljitvijo prek definiranega bremenskega omrežja, ki modelira obnašanje izhodnega pogona med preklopom.Kondenzator predstavlja skupno kapacitivnost obremenitve, vključno z učinki vpenjanja, medtem ko povezava testnega sistema spremlja prehode signala.Vhodni časi naraščanja in padca so omejeni na manj kot 3 ns, da se zagotovijo dosledni merilni pogoji.Nastavitev odraža, kako lahko prehodni pojavi v oskrbi in ozemljitveni tok vplivajo na opazovano zmogljivost izmeničnega toka, in vzpostavlja standardizirane pogoje za časovno karakterizacijo EPM7128SQI100-10.

Aplikacije EPM7128SQI100-10

Industrijski nadzorni in avtomatizacijski sistemi

EPM7128SQI100-10 se običajno uporablja v industrijskih krmilnih okoljih za upravljanje sekvenciranja, logike zaklepanja in usklajevanja signalov.Pomaga pri upravljanju vhodnih pogojev iz senzorjev in stikal, hkrati pa ustvarja stabilne krmilne signale za aktuatorje in krmilne module.Njegova programabilna struktura omogoča prilagajanje vedenja krmiljenja glede na spremembe sistemskih zahtev.

Logika krmiljenja telekomunikacijske opreme

V telekomunikacijski opremi naprava podpira nadzorne poti, ki upravljajo časovno razporeditev, usmerjanje signala in koordinacijo vmesnika.Pogosto se uporablja za organizacijo krmilnih signalov med procesnimi enotami in komunikacijskimi vmesniki, kar pomaga vzdrževati urejen pretok podatkov znotraj preklopne in prenosne strojne opreme.

Omrežna strojna oprema Glue Logic

Naprava se uporablja kot povezovalna logika v omrežni strojni opremi za povezovanje procesorjev, pomnilniških naprav in perifernih komponent.Podpira dekodiranje naslovov, arbitražo vodila in poravnavo signala, kar omogoča, da različni digitalni bloki delujejo skupaj v kompaktnih omrežnih sistemih.

Vgrajen sistemski vmesnik in logika dekodiranja

Znotraj vgrajenih sistemov EPM7128SQI100-10 zagotavlja vmesniško logiko med krmilniki in zunanjimi napravami.Uporablja se za dekodiranje naslovov, generiranje krmilnega signala in osnovno ravnanje s protokolom, kar pomaga poenostaviti načrtovanje sistema in zmanjšati število diskretnih logičnih komponent.

Podedovani računalniški in instrumentacijski sistemi

Naprava je zelo primerna za podedovane računalniške platforme in sisteme instrumentov, ki zahtevajo stabilno logično zamenjavo.Združi lahko starejše diskretne logične funkcije v eno samo programabilno napravo, hkrati pa ohrani združljivost z obstoječimi nivoji signala in časovnim vedenjem.

Premostitev protokola in izvedba avtomata stanja

EPM7128SQI100-10 se uporablja za implementacijo premostitve protokolov in stanja avtomatov, ki upravljajo strukturirane digitalne procese.Podpira definirane prehode stanj in zaporedje krmiljenja, zaradi česar je primeren za usklajevanje komunikacijskih in nadzornih nalog v različnih sistemskih blokih.

Prednosti in slabosti EPM7128SQI100-10

Prednosti

• Podpira posodobitve sistemske logike brez odstranitve naprave s plošče

• Zagotavlja 128 makrocelic, primernih za krmiljenje srednjega obsega in logiko vmesnika

• Ponuja predvidljiv čas z največjo zakasnitvijo širjenja 10 ns

• Deluje v industrijskem temperaturnem območju za stabilno delovanje na terenu

• Vključuje veliko število uporabniško nastavljivih vhodnih in izhodnih zatičev za prilagodljiv vmesnik

Slabosti

• Deluje na 5 V napajanje, kar omejuje združljivost s sistemi z nižjo napetostjo

• Logična zmogljivost je nižja v primerjavi z novejšimi programirljivimi logičnimi napravami

• Poraba energije je višja od sodobnih programirljivih alternativ z nizko porabo energije

• Velikost paketa morda ne bo ustrezala zelo kompaktnim ali prostorsko omejenim dizajnom

EPM7128SQI100-10 Alternative

Številka dela	Proizvajalec	Ključne značilnosti	Primer uporabe/opombe
EPM7128SQI100-10N	Intel	128 makrocelic z možnostjo programiranja v sistemu, notranjim obsegom napajanja 5 V in hitro največjo zakasnitvijo širjenja 10 ns v paketu za površinsko montažo.	Uporablja se v digitalni lepilni logiki, krmilni logiki in vmesniških aplikacijah, ki zahtevajo zanesljivo časovno razporeditev in zmerno logično gostoto.
EPM7128SQI160-10	Intel	Ista arhitektura makrocelic 128 z 10 ns stopnjo hitrosti, na voljo v večjem paketu števila pinov za razširjeno prilagodljivost usmerjanja.	Zelo primeren za dizajne, ki potrebujejo dodaten V/I dostop ali združljivost z obstoječimi postavitvami plošč.
EPM7128SQI160-10N	Intel	128 makrocelic, CPLD, ki ga je mogoče programirati v sistemu, s stabilnim delovanjem 5 V in razširjeno temperaturno podporo.	Primerno za industrijske in vgrajene sisteme, ki zahtevajo zanesljivo logično krmiljenje v širšem temperaturnem območju.

O Intelu

Intel je globalno tehnološko podjetje, znano po razvoju široke palete digitalnih računalniških in programabilnih logičnih rešitev.Podjetje ima dolgo zgodovino napredovanja oblikovanja polprevodnikov za računalništvo, komunikacije in vgrajene sisteme.Njegov portfelj programabilne logike podpira nadzor sistema, upravljanje signalov in logiko vmesnikov v industrijskih, omrežnih in vgrajenih aplikacijah.Intel se osredotoča na zagotavljanje razširljivih logičnih platform, ki uravnotežijo zmogljivost, stabilnost in dolgoročno podporo platformi.Njegovi izdelki se široko uporabljajo tako v uveljavljenih sistemskih arhitekturah kot v razvijajočih se digitalnih oblikah, kar odraža močno prisotnost v širšem ekosistemu elektronike.

Zaključek

EPM7128SQI100-10 združuje logično krmiljenje, časovno razporeditev in ravnanje z vmesnikom v eni sami programabilni napravi.Dobite jasno strukturo z bloki logičnih nizov in makrocelicami, zaradi katerih je vedenje predvidljivo.Njegova postavitev nožic in prilagodljivost V/I pomagata poenostaviti usmerjanje plošče.Hitri odzivni časi podpirajo stabilno digitalno krmiljenje v številnih sistemih.Naprava dobro deluje tudi, ko morate posodobiti logiko brez sprememb strojne opreme.Na splošno ponuja praktičen način za upravljanje digitalne logike srednjega obsega na enem mestu.
