MCB proti MCCB proti RCCB proti ELCB: Celoten vodnik za primerjavo

Potrebujete naprave za zaščito tokokrogov, da bo vaš električni sistem varen in zanesljiv.V tem članku boste izvedeli, kaj so MCB, MCCB, RCCB in ELCB, kako delujejo in v čem se med seboj razlikujejo.Videli boste tudi, kje se posamezna naprava uporablja in zakaj je primerna za različne situacije.

Katalog

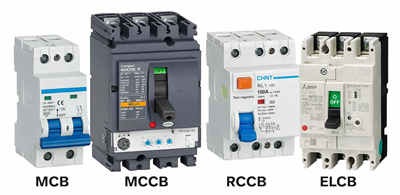

Slika 1. MCB proti MCCB proti RCCB proti ELCB

Kaj je MCB (miniaturni odklopnik)?

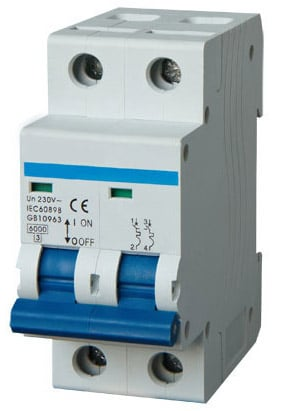

Slika 2. MCB (miniaturni odklopnik)

Miniaturni odklopnik (MCB) je avtomatska električna zaščitna naprava, ki se uporablja za zaščito nizkonapetostnih tokokrogov pred poškodbami.Deluje tako, da prekine dovod električne energije, ko tok preseže varno raven.To pomaga preprečiti pregrevanje, ki ga povzročijo pogoji preobremenitve, kot je preveč naprav, priključenih na eno vezje.Prav tako ščiti pred kratkimi stiki, kjer lahko nenaden val toka poškoduje napeljavo in opremo.MCB se hitro sproži in odklopi tokokrog, da prepreči nadaljnje tveganje.Široko se uporablja v domovih in majhnih stavbah, ker je zanesljiv in ga je enostavno ponastaviti po izklopu.

Kaj je MCCB (odklopnik v oblikovanem ohišju)?

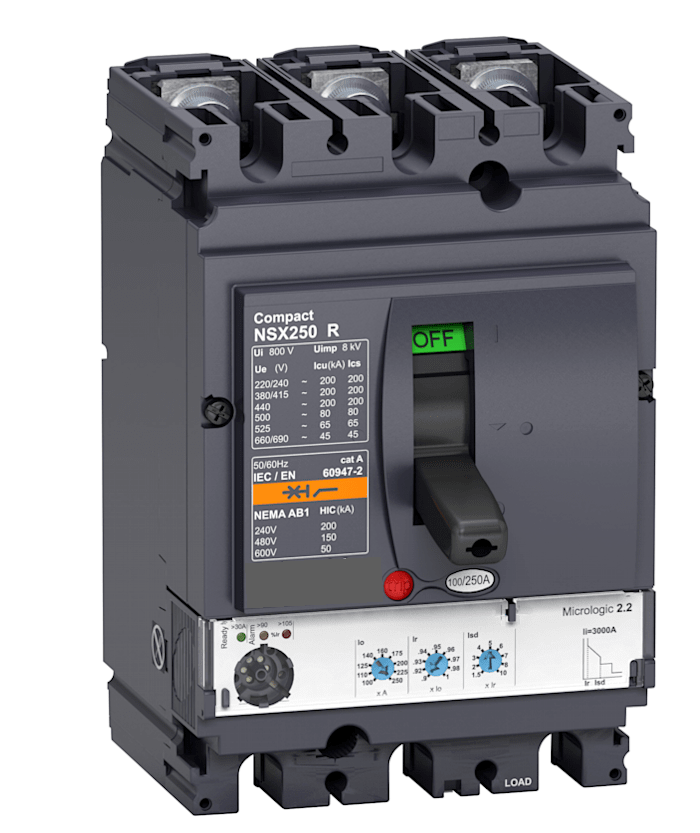

Slika 3. MCCB (odklopnik v oblikovanem ohišju)

Odklopnik v oblikovanem ohišju (MCCB) je vrsta odklopnika, zasnovanega za obvladovanje višjih ravni toka v električnih sistemih.Uporablja se za zaščito tokokrogov in opreme v aplikacijah, kjer je potrebna večja moč.MCCB lahko prekine čezmerni tokovni tok, da prepreči škodo, ki jo povzročijo preobremenitve ali napake.Ena njegovih ključnih lastnosti so nastavljive nastavitve izklopa, ki uporabnikom omogočajo nadzor, kdaj bo odklopnik odklopil tokokrog.Zaradi tega je primeren za sisteme, ki potrebujejo prilagodljivo zaščito glede na zahteve glede obremenitve.MCCB se običajno uporabljajo v večjih električnih napeljavah, kjer je potrebna večja zaščita zmogljivosti.

Kaj je RCCB (odklopnik na diferenčni tok)?

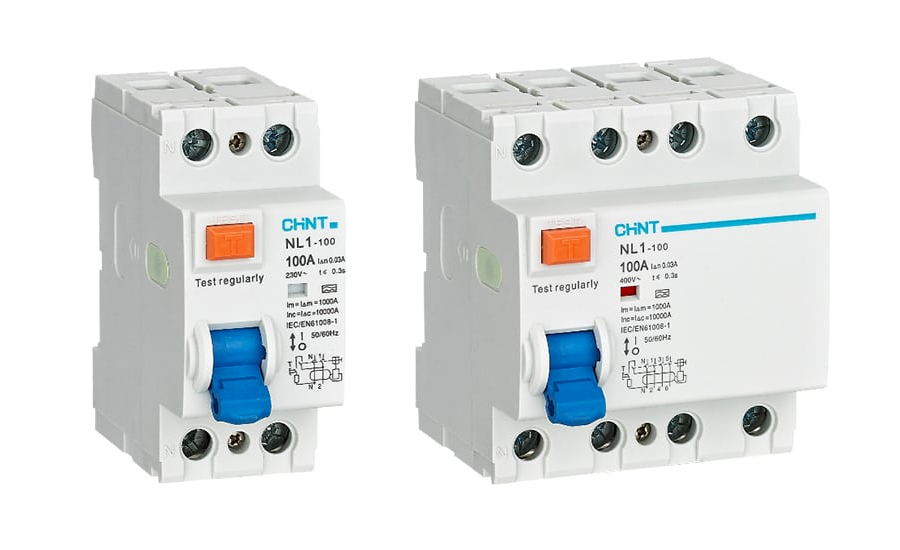

Slika 4. RCCB (odklopnik na diferenčni tok)

Odklopnik na diferenčni tok (RCCB) je varnostna naprava, ki se uporablja za zaščito ljudi pred električnim udarom.Deluje tako, da zazna uhajajoči tok, do katerega pride, ko električna energija teče izven predvidene poti.Ko se zazna to neravnovesje, RCCB hitro prekine napajanje.To pomaga preprečiti resne poškodbe ali smrtne nesreče, ki jih povzročijo električne napake.RCCB so zelo občutljivi in ​​se lahko v kratkem času odzovejo na majhne uhajajoče tokove.Običajno so nameščeni v domovih in zgradbah za izboljšanje električne varnosti.

Kaj je ELCB (Earth Leakage Circuit Breaker)?

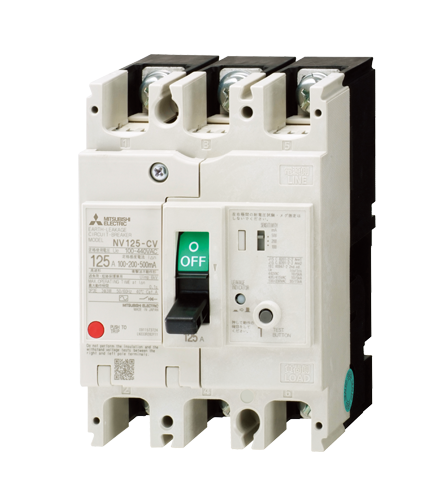

Slika 5. ELCB (odklopnik zaradi uhajanja ozemljitve)

Ozemljitveni odklopnik (ELCB) je naprava, ki se uporablja za zaznavanje uhajanja toka v tla.Deluje tako, da spremlja električne napake, ki lahko povzročijo, da tok teče po nenamernih poteh.Ko se zazna takšno puščanje, ELCB prekine napajanje, da zmanjša tveganje.Obstajata dve glavni vrsti ELCB: napetostni in tokovni.Vsak tip se drugače odziva na pogoje ozemljitvenega uhajanja.ELCB se uporabljajo za izboljšanje varnosti v električnih sistemih, kjer je pomembna ozemljitvena zaščita.

Razlika med MCB in MCCB

Funkcija	MCB	MCCB
Trenutni razpon ocene	0,5 A do 100 A	16A do 2500A
Nazivna napetost	Do 240/415V AC	Do 600 V AC (odvisno od model)
Nastavitve potovanja	Fiksno (tovarniško nastavljeno)	Nastavljiv (toplotni in magnetni)
Prelomna zmogljivost	6kA do 16kA	25kA do 100kA
Palice na voljo	1P, 2P, 3P, 4P	1P do 4P
Vrsta namestitve	Montaža na DIN letev	Nameščen na ploščo/osnovo
Fizična velikost	Majhna (modularna)	Velika (ulito ohišje)
Toplotna zaščita	Fiksni bimetalni trak	Nastavljiv termični odklopnik
Magnetna zaščita	Fiksno takojšnje potovanje	Nastavljivo magnetno potovanje
Gašenje obloka	Osnovni obločni žleb	Napreden sistem žlebov
Delovni mehanizem	Preklopno stikalo	Preklopni ali motorizirani mehanizem
Metoda ponastavitve	Ročna ponastavitev	Ročna ali oddaljena ponastavitev
Podpora za dodatke	Omejeno (pomožni stiki)	Obsežen (odklop, UV sprostitev, alarmi)
Obseg uporabe	Stanovanjski in lahki komercialni	Industrijski in težki komercialni
Selektivnost Usklajevanje	Omejeno	Visoka (podpira koordinacijo študij)

Razlika med RCCB in ELCB

Funkcija	RCCB (krog diferenčnega toka Breaker)	ELCB (krog ozemljitvenega uhajanja). Breaker)
Načelo odkrivanja	Meri trenutno neravnovesje (faza proti nevtralnemu)	Meri zemeljsko napetost oz tok uhajanja (vrsta napetosti/toka)
Delovna količina	Preostali tok (IΔ)	Ozemljitvena napetost (V) ali uhajanje trenutno (starejše vrste)
Običajno območje občutljivosti	10mA, 30mA, 100mA, 300mA	50 mA do 500 mA (veliko se spreminja)
Natančnost praga potovanja	±5% do ±10%	±20 % ali več
Odzivni čas	≤30 ms (za naprave 30 mA)	50–200 ms
Odvisnost od napetosti	Neodvisno od zemeljske napetosti	Vrsta napetosti zahteva pravilno zemeljska napetost
Zahteva za ozemljitveno žico	Ni potrebno za delovanje	Zahteva pravilno ozemljitev povezava
Zaščitno pokritje	Zazna vse poti puščanja (vključno s posrednim stikom)	Omejeno na vračanje napak preko ozemljitvene žice
Zmogljivost zaščite pred udarci	Visoka (30 mA ščiti človeka telo)	Zmerno (manj zanesljivo za zaščita pred udarci)
Standardna namestitev	Pogosto se uporablja v sodobnih IEC sistemi	V sodobnem času pretežno zastarelo standardi
Razpoložljive vrste	Vrste AC, A, F, B	Napetostni in trenutno delujoč (starejši)
Lažno spotikanje	Nizek (stabilen dizajn)	Višja (prizadeta zunanja napetostne motnje)
Možnosti selektivnosti	Na voljo (RCCB s časovnim zamikom)	Omejeno ali ni na voljo
Področja uporabe	Stanovanjski, poslovni, industrijski	Starejše instalacije, dediščina sistemi
Zahteva za vzdrževanje	Nizko (preizkusni gumb občasno preveri)	Višji (zemeljski sistem mora biti redno preverjeno)
Skladnost s sodobnimi kodeksi	Popolnoma skladen (IEC/BS standardi)	Večinoma neskladne oz zastarel

Uporaba MCB MCCB RCCB in ELCB

1. Stanovanjski električni sistemi

MCB in RCCB se pogosto uporabljajo v domovih za zaščito napeljave in ljudi.Pomagajo preprečiti električne požare in zmanjšajo nevarnost električnega udara.Te naprave so nameščene v razdelilnih deskah za vsakodnevno varnost.Njihova uporaba zagotavlja stabilno in varno oskrbo z električno energijo v gospodinjstvih.

2. Poslovne stavbe

Komercialne nastavitve zahtevajo zanesljivo zaščito za razsvetljavo, HVAC in pisarniško opremo.MCCB se pogosto uporabljajo zaradi večjih obremenitev.RCCB dodajo dodatno raven varnosti za skupne prostore.Ta kombinacija zagotavlja operativno in osebno zaščito.

3. Industrijski objekti

Industrije uporabljajo MCCB za upravljanje težkih strojev in sistemov visoke moči.Te naprave prenesejo velike tokove in ščitijo drago opremo.Zanesljiva zaščita je pomembna, da se izognete izpadom in poškodbam.Pravilna uporaba izboljša produktivnost in varnost sistema.

4. Električne razdelilne plošče

Vse štiri naprave se lahko uporabljajo v razdelilnih panelih, odvisno od zasnove sistema.Pomagajo pri upravljanju in zaščiti več vezij pred napakami.Pravilna ureditev zagotavlja organizirano in varno distribucijo električne energije.To je dobro tako za majhne kot velike sisteme.

5. Zunanja in težka okolja

Nekatere naprave zahtevajo zaščito v zahtevnih pogojih, kot sta vlaga ali prah.MCCB in ELCB se lahko uporabljajo glede na potrebe sistema.Te naprave pomagajo ohranjati varnost tudi v nestabilnih okoljih.Izbira prave naprave zagotavlja dolgoročno delovanje.

6. Specializirane varnostne instalacije

Nekatera območja zahtevajo dodatne varnostne ukrepe, kot so delavnice ali mokra mesta.RCCB se običajno uporabljajo za zmanjšanje tveganja šoka v takih okoljih.ELCB se lahko uporabljajo tudi tam, kjer je potreben nadzor ozemljitvenega uhajanja.Te aplikacije se osredotočajo na zaščito človeških življenj in opreme.

Zaključek

Vsaka naprava za zaščito tokokroga služi posebnemu namenu, od zaščite napeljave in opreme do zaščite ljudi pred električnim udarom.MCB in MCCB skrbijo za zaščito pred preobremenitvijo in kratkim stikom na različnih stopnjah zmogljivosti, medtem ko se RCCB in ELCB osredotočajo na napake zaradi uhajanja in ozemljitve.Njihove razlike v občutljivosti, odzivu in uporabi so primerne za posebna okolja, kot so stanovanjski, poslovni in industrijski sistemi.Izbira pravilne naprave je odvisna od obremenitve, varnostnih zahtev in sistemskih pogojev za zagotovitev učinkovite in zanesljive zaščite.
