Nelalizirani kondenzatorji: vrste, funkcije, aplikacije in izbirni vodnik

Nelarizirani kondenzatorji so ključni deli v elektronskih vezjih, ker lahko upravljajo z električno energijo, ki prihaja v katero koli smer, za razliko od polariziranih kondenzatorjev, ki potrebujejo določeno nastavitev.Zelo so uporabne v različnih vrstah vezij, kot so v zvočnih napravah, elektroenergetskih sistemih in strojih, ki obdelujejo signalizirane.Ta vodnik se poglobi globoko v to, kako so ti kondenzatorji, kaj počnejo, različne vrste, ki so na voljo, in kako se uporabljajo v številnih vrstah elektronske opreme.

Katalog

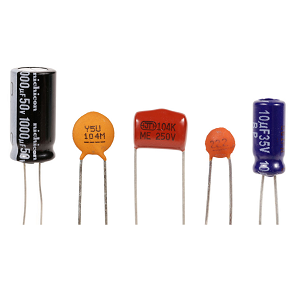

Kaj je nepolariziran kondenzator?

Nelalizirani kondenzatorji so pomembni deli elektronskih vezij, ker lahko delujejo ne glede na to, na kakšen način se napetost uporablja.Zaradi tega se razlikujejo od polariziranih kondenzatorjev, kot so elektrolitski kondenzatorji, ki jih je treba povezati v določeni smeri, da se prepreči poškodba.Ker nepolarizirani kondenzatorji nimajo te omejitve, so zelo uporabne v vezjih, ki uporabljajo izmenični tok (AC), kjer napetost nenehno spreminja smer.Uporabljajo se lahko tudi v vezjih z neposrednim tokom (DC) za naloge, kot so filtriranje, blokiranje neželenih signalov ali stabilizacijsko napetost.Zaradi svoje prilagodljivosti te kondenzatorje običajno najdemo v zvočnih napravah, napajanju in opremi za obdelavo signala.Izdelani so iz materialov, kot so keramika, plastični film ali sljuda, pri čemer vsak ponuja različne prednosti, odvisno od uporabe.Mnogi izberejo nepolarizirane kondenzatorje, kadar potrebujejo zanesljivo komponento, ki lahko deluje v različnih pogojih, ne da bi skrbela za smer povezave.

Ena največjih prednosti nepolariziranih kondenzatorjev je njihova sposobnost ravnanja z AC signali, zaradi česar so odlični v avdio sistemih, kot so zvočniki, kjer pomagajo ločiti različne zvočne frekvence.Uporabljajo se tudi v električnih motorjih, da jim pomagajo začeti in teči nemoteno.Pri izbiri nepolariziranega kondenzatorja so pomembni dejavniki, kot so kapacitivnost (koliko naboj lahko shrani), napetostna ocena (koliko napetosti lahko prenese) in vrsta uporabljenega materiala.Na primer, keramični kondenzatorji so odlični za visokofrekvenčna vezja, medtem ko so filmski kondenzatorji prednostni v aplikacijah, povezanih z zvokom in moči, ker povzročajo manj električne izgube.V primerjavi s polariziranimi kondenzatorji imajo nepolarizirani ponavadi nižjo kapacitivnost, vendar trajajo dlje in so bolj zanesljivi v vezjih, kjer se lahko smer napetosti spremeni.Razumevanje, kako delujejo ti kondenzatorji in kje jih je najbolje uporabljati, pomaga pri oblikovanju boljše in učinkovitejše elektronske naprave.

Značilnosti nepolariziranih kondenzatorjev

Slika 2. simbol nelariziranega kondenzatorja

Nelalizirani kondenzatorji so posebni elektronski deli, ki jih je mogoče povezati v katero koli smer, ne da bi skrbeli za pozitivne ali negativne strani.Zaradi tega je preprost za uporabo in zmanjšuje napake med namestitvijo.Običajno se uporabljajo v tokokrogih, ki obravnavajo spreminjajoče se (AC) signale ali kadar mora elektrika pretočiti oboje.Ti kondenzatorji so narejeni iz materialov, kot so keramični in plastični filmi, ki jim sčasoma pomagajo zanesljivo delo.Na voljo so v različnih velikostih in kapacitivnosti, zaradi česar so uporabne za številne elektronske naprave in sisteme.Razumevanje njihovih značilnosti lahko pomaga pri izbiri pravega za vezje.

Odsotnost polarnosti

Nelalizirani kondenzatorji so zasnovani tako, da učinkovito delujejo ne glede na smer, v kateri so povezani v električnem vezju.Za razliko od polariziranih kondenzatorjev, ki zahtevajo skrbno pozornost na pravilne pozitivne in negativne potencialne stranke, nepolarizirane vrste odpravljajo to omejitev, kar poenostavi oblikovanje vezja in sestavljanje.Ta odsotnost polarnosti ne samo zmanjšuje tveganje za napačno namestitev, ampak tudi poveča zanesljivost, saj zaradi obrnjenih povezav ni potenciala škode.Zaradi te značilnosti se ti kondenzatorji običajno uporabljajo v aplikacijah, kjer so potrebni AC signali ali dvosmerna napetost, kar zagotavlja stabilno delovanje brez pomislekov glede orientacije.Njihova vsestranskost je idealna izbira za tiste, ki iščejo komponente, ki prispevajo k enostavni uporabi in dolgoročni zanesljivosti.

Poleg tega odsotnost polarnosti v teh kondenzatorjih poveča njihovo primernost za različne elektronske konfiguracije, od osnovnih filtrirnih vezij do kompleksnih omrežij za obdelavo signalov.Ker ne nalagajo usmerjenih omejitev, jih je mogoče brezhibno integrirati v vezje, ki zahtevajo kondenzatorje, da ravnajo tako s pozitivnimi kot negativnimi napetostmi.To je koristno pri izmenični sklopki, omrežjih crossoverja v avdio sistemih in časovnih vezjih za pretok dvosmernega toka.Njihova neposredna izvedba zmanjšuje kompleksnost postavitev vezja in zmanjšuje prizadevanja za odpravljanje težav, zaradi česar so zelo cenjeni tako v elektroniki kot v industrijskih aplikacijah.Kot rezultat, nepolarizirani kondenzatorji nadaljujejo v neštetih električnih in elektronskih sistemih, kar ponuja prožnost, zanesljivost in enostavnost integracije.

Sestava in materiali

Strukturna sestava nepolariziranih kondenzatorjev igra vlogo pri njihovi uspešnosti, dolgoživosti in stabilnosti.Ti kondenzatorji so v glavnem izdelani z dielektričnimi materiali, kot so keramika, poliester, polipropilen in drugi plastični filmi, ki sami po sebi ne kažejo polarnosti.Keramični kondenzatorji so na primer znani po kompaktni velikosti, visoki zanesljivosti in odlični toplotni stabilnosti, zaradi česar so dobro primerni za aplikacije, ki vključujejo visokofrekvenčne signale in natančne filtrirne naloge.Filmski kondenzatorji so na drugi strani naklonjeni njihovi trajnosti, nizki dielektrični izgubi in zmožnosti obvladovanja višje napetosti, zaradi česar so koristne v elektronski elektroniki in zvočnih vezjih.Izbira dielektričnega materiala neposredno vpliva na električne značilnosti kondenzatorja, vključno s stabilnostjo kapacitivnosti, odpornostjo na okoljski stres in sposobnost učinkovitega delovanja med različnimi temperaturami in frekvencami.

Poleg samo dielektričnega materiala in tehnike inkapsulacije, ki se uporabljajo v nepolariziranih kondenzatorjih, še dodatno prispevajo k njihovi zmogljivosti in odpornosti.Številni filmski kondenzatorji uporabljajo metalizirane plastične filme, kjer se na dielektrik nalaga tanka plast kovine, da tvori prevodne plošče.Ta zasnova izboljšuje njihove lastnosti samozdravljenja, kar omogoča popravljanje manjših dielektričnih razčlenitev brez razgradnje pri uspešnosti.V keramičnih kondenzatorjih se večplastne strukture pogosto uporabljajo za povečanje kapacitivnosti, hkrati pa ohranjajo kompaktni faktor.Te gradbene metode zagotavljajo, da lahko nepolarizirani kondenzatorji prenesejo mehanske vibracije, temperaturna nihanja in električni stres, zaradi česar so zanesljive komponente v širokem spektru elektronskih aplikacij.Njihova robustna zasnova zagotavlja dosledno funkcionalnost v daljših obdobjih, kar krepi njihov ugled kot elemente v sodobnem oblikovanju vezja.

Spectrum vrednosti kapacitivnosti

Nelalizirani kondenzatorji so na voljo v širokem razponu vrednosti kapacitivnosti, kar jim omogoča, da služijo različnim funkcijam v elektronskih vezjih.Medtem ko na splošno ne dosegajo izjemno visokih ravni kapacitivnosti, ki jih je mogoče doseči z elektrolitičnimi kondenzatorji, to omejitev kompenzirajo z večjo stabilnostjo, trajnostjo in prožnostjo.Njihove vrednosti kapacitivnosti segajo od nekaj pikofaradov (PF) do več mikrofaradov (µF), zaradi česar so primerne za raznolike aplikacije, kot so spajanje, ločevanje, filtriranje hrupa in obdelava signalov.Eden ključnih dejavnikov pri izbiri nepolariziranega kondenzatorja je kompromis med kapacitivnostjo in fizično velikostjo.Ko se vrednost kapacitivnosti povečuje, tako tudi skupna velikost komponente, ki lahko vpliva na izvedljivost uporabe teh kondenzatorjev v kompaktnih vezjih.Kljub temu njihova sposobnost zagotavljanja stabilne kapacitivnosti brez pomislekov polarnosti naredi neprecenljive v različnih aplikacijah AC in mešanega signala.

Poleg tega širok spekter kapacitivnosti nepolariziranih kondenzatorjev zagotavlja njihovo prilagodljivost v različnih panogah in tehnoloških področjih.V območjih z nizkimi zmogljivostmi se keramični kondenzatorji pogosto uporabljajo za visokofrekvenčne aplikacije, kot so vezja radiofrekvence (RF) in natančni časovni elementi.V območjih srednje do višjih kapacitivnosti se filmski kondenzatorji široko uporabljajo v kondicioniranju, motornem vezju in filtriranju signala.Predvidljiva in stabilna zmogljivost teh kondenzatorjev skozi čas, tudi v zahtevnih okoljskih razmerah, je pomembna izbira za oblikovanje močnih in učinkovitih elektronskih sistemov.S skrbno izbiro ustrezne vrednosti kapacitivnosti lahko optimizirate zmogljivost vezja, hkrati pa zagotavljate dolgoročno funkcionalnost in okrepite pomen nepolariziranih kondenzatorjev v sodobni elektroniki.

Funkcije nepolariziranih kondenzatorjev

Nelalizirani kondenzatorji pomagajo zgladiti signale, zmanjšati neželen hrup in ohranjati stabilne ravni napetosti.Ker jih je mogoče povezati v katero koli smer, dobro delujejo tako v AC kot v DC vezij.Ti kondenzatorji se uporabljajo za filtriranje motenj, prehod signalov med različnimi deli vezja in zaščito elektronskih delov pred nenadnimi spremembami napetosti.Pomagajo, da so elektronske naprave bolj zanesljive in učinkovitejše.Razumevanje njihovih funkcij olajša izbiro pravega kondenzatorja za kateri koli projekt.

Filtriranje in zatiranje hrupa

Ena najpogostejših uporabe nepolariziranih kondenzatorjev je odstranjevanje neželenega električnega hrupa iz tokokrogov.Električni hrup lahko prihaja iz številnih virov, kot so daljnovodi, bližnje elektronske naprave ali samo vezje.Če ta hrup ni nadzorovan, lahko povzroči težave, kot so slaba kakovost zvoka v zvočnih napravah, šibki signali v komunikacijskih sistemih ali nestabilna zmogljivost v občutljivi elektroniki.Nelarizirani kondenzatorji pomagajo s filtriranjem teh neželenih signalov, kar omogoča, da vezje nemoteno deluje.Na primer v avdio sistemih zmanjšujejo hrupne ali brenči zvoke, zaradi česar je zvok bolj jasen.V radijskih in komunikacijskih sistemih pomagajo zagotoviti močne in natančne signale z blokiranjem motenj drugih elektronskih naprav.Ti kondenzatorji se uporabljajo tudi v napajalnih vezjih, da se prepričajo, da elektronske naprave prejemajo stalno moč brez nenadnih nihanj.To je pomembno za naprave, kot so računalniki, medicinska oprema in industrijski stroji, kjer lahko celo motnje majhnih moči povzročijo težave.Z delovanjem kot filtri za hrup nelalizirani kondenzatorji pomagajo ohranjati čista in stabilna vezja, pri čemer preprečujejo težave, kot so izguba podatkov, utripajoče luči ali nepričakovane zaustavitve.

Sklop in ločitev

Nelalizirani kondenzatorji se uporabljajo tudi za prenos AC signalov iz enega dela vezja v drugega, medtem ko blokirajo neželene DC signale.Ta funkcija, imenovana sklopka, je pomembna v avdio in komunikacijskih sistemih, kjer je potreben jasen prenos signala.V zvočnem ojačevalniku na primer sklopki kondenzatorji omogočajo, da se zvočni signali premikajo med različnimi stopnjami, ne da bi pustili neželene DC napetosti.To pomaga ohranjati kakovost zvoka in preprečuje izkrivljanje.Z zagotavljanjem samo potrebnih signalov, ki prehajajo skozi, nepolarizirani kondenzatorji pomagajo ohraniti delovna vezja, kot je bilo predvideno.Druga pomembna funkcija je ločevanje, ki pomaga stabilizirati ravni napetosti v vezju.Številne elektronske naprave, kot so računalniki in mobilni telefoni, vsebujejo dele, ki zelo hitro vklopijo in izklopijo.Te hitre spremembe lahko ustvarijo napetostne trne, kar lahko povzroči napako naprave.Ločitveni kondenzatorji delujejo kot majhne rezerve energije, pri čemer zagotavljajo dodatno moč, kadar je to potrebno, in absorbira presežno napetost, da ostane vse stabilno.To preprečuje, da bi nenadne spremembe napetosti vplivale na delovanje občutljivih komponent, kar pomaga, da elektronske naprave delujejo nemoteno in zanesljivo.

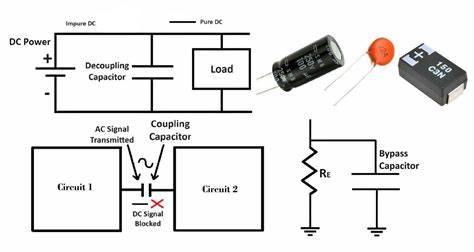

Slika 3. Kondenzator sklopke in ločitve

AC -aplikacije in zaganjalniki motorja

Nelalizirani kondenzatorji se pogosto uporabljajo v AC (izmeničnem toku) vezja, kjer pomagajo uravnavati električni pretok in izboljšati učinkovitost.Ena njihovih najpomembnejših uporabe je v motornih začetnikih, kjer pomagajo enofazni motorji, ki začnejo teči.Te motorje najdemo v številnih gospodinjskih aparatih, kot so oboževalci, hladilniki in pralni stroji.Ker enofazno napajanje ne more sam ustvariti potrebnega vrtljivega magnetnega polja, se kondenzator uporablja za premik faze toka, kar omogoča, da se motor zažene in zažene učinkovito.Brez teh kondenzatorjev bi se mnogi električni motorji borili za začetek ali sploh ne bodo tekli.Poleg motoričnih zaganjalnikov se pri uravnavanju izmenične moči in shranjevanju energije uporabljajo tudi nepolarizirani kondenzatorji.Pomagajo zmanjšati utripanje fluorescentnih luči, stabilizirati pretok moči v električnih vezjih in izboljšati učinkovitost naprav, ki uporabljajo izmenično napajanje.V sistemih obnovljivih virov energije, kot so sončne panele in vetrne turbine, pomagajo pri izračunavanju nihanj moči, kar zagotavlja stalen pretok električne energije.Njihova sposobnost obvladovanja spreminjanja električnih tokov je dragocena v številnih različnih aplikacijah, tako v vsakodnevni elektroniki kot v industrijskih sistemih.

Snubber tokokrogi in prehodno zatiranje

Nelarizirani kondenzatorji se uporabljajo tudi za zaščito vezij pred nenadnimi napetostnimi konicami, ki se lahko pojavijo, ko se vezje vklopi ali izklopi.Ti trni lahko poškodujejo občutljive elektronske komponente, kot so tranzistorji, releji in stikala.Da bi to preprečili, snubber tokokrogi uporabljajo kondenzatorje za absorpcijo in nadzorovanje prekomerne napetosti, pri čemer zagotovijo, da se električne naprave zaradi nenadnih sprememb ne poškodujejo.To je pomembno v sistemih z visoko močjo, kot so industrijski stroji, pretvorniki električne energije in pogoni električnih motorjev, kjer so napetostni trni lahko zelo močni.S pomočjo teh nenadnih sprememb kondenzatorji izboljšajo življenjsko dobo in zanesljivost elektronskih naprav.Druga povezana funkcija je prehodno zatiranje, ki ščiti elektronske komponente pred nepričakovanimi napetostnimi napetostmi, ki jih povzročajo motnje na daljnovodi, strele ali preklopne operacije.Prehodna napetost je lahko škodljiva za občutljive elektronske dele, kar vodi do okvare ali zmanjšane zmogljivosti.Nelalizirani kondenzatorji pomagajo absorbirati te sunke in varno preusmeriti dodatno energijo znotraj vezja, kar preprečuje poškodbe.V industrijskih nastavitvah, kjer veliki stroji pogosto vklopijo in izklopijo, ti kondenzatorji zagotavljajo stalno delovanje, saj preprečujejo, da bi nepričakovane spremembe napetosti vplivale na druge povezane naprave.Njihova sposobnost zaščite občutljive elektronike je pomemben sestavni del tako v majhnih kot v obsežnih električnih sistemih.

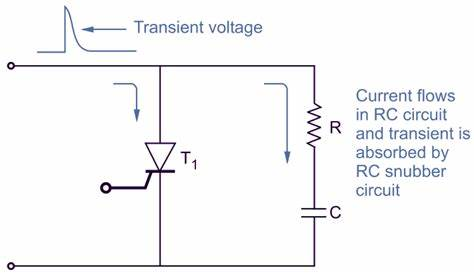

Slika 4. RC Snubber tokokrog za zatiranje prehodne napetosti

Izbirna merila za nepolarizirane kondenzatorje

Izbira pravega nepolariziranega kondenzatorja je pomemben korak pri izdelavi zanesljivega elektronskega vezja.Upoštevati morate več dejavnikov, da se prepričajte, da kondenzator deluje dobro in traja dolgo.Prvi korak je Določite pravilno vrednost kapacitivnosti.To pomeni, da ugotovimo, koliko električnega naboja mora kondenzator shraniti, da vezje pravilno deluje.Če je vrednost kapacitivnosti previsoka ali prenizka, vezje morda ne bo delovalo, kot je bilo pričakovano.Izbira prave vrednosti zagotavlja nemoteno delovanje in preprečuje neželene spremembe električnih signalov.Po odločitvi o kapacitivnosti je naslednji korak Preverite oceno napetosti kondenzatorja.Ta ocena pove, koliko napetosti lahko kondenzator varno obvlada.Vedno je najbolje izbrati kondenzator z napetostjo, ki je višja od najvišje napetosti v vezju.Če je napetostna ocena prenizka, kondenzator morda ne bo uspel, kar bi lahko poškodovalo vezje.

Uporaba kondenzatorja z varnim napetostnim robom pomaga zaščititi vezje pred nenadnimi napetostnimi konicami in podaljša življenjsko dobo komponente.Drug pomemben dejavnik je treba upoštevati Kako se kondenzator odziva na različne frekvence.Različni kondenzatorji delujejo bolje pri določenih frekvencah, odvisno od materiala, iz katerega so izdelani.Za vezja, ki delujejo pri visokih frekvencah, je najbolje uporabiti kondenzatorje z nizkim uporom, da se prepreči izguba energije.Izbira prave vrste kondenzatorja za frekvenco vezja pomaga ohranjati stabilne signale in izboljšuje učinkovitost.Okoljski pogoji igrajo tudi veliko vlogo pri izbiri kondenzatorjev.Če se bo vezje uporabljalo v ekstremnih temperaturah, vlažnih okoljih ali krajih, kjer lahko doživlja vibracije, mora kondenzator imeti možnost, da prenese te pogoje.Nekateri kondenzatorji so posebej zasnovani za obdelavo toplote, vlage ali fizičnega stresa, ne da bi se sčasoma pokvarili.Izbira pravega kondenzatorja za okolje zagotavlja dolgoročno zanesljivost in preprečuje okvare, ki jih povzročajo težki pogoji.

Končno se morate odločiti, kako povezati kondenzatorje znotraj vezja.Kondenzatorji so lahko povezani serijsko ali vzporedno, odvisno od potreb vezja.Serijska povezava poveča zmogljivost napetosti, vendar zmanjša skupno kapacitivnost, vzporedna povezava pa poveča kapacitivnost, hkrati pa ohranja enako napetost.Razumevanje teh konfiguracij pomaga prilagoditi vezje tako, da izpolnjuje posebne zahteve glede zmogljivosti.S skrbnim upoštevanjem kapacitivnosti teh dejavnikov, Ocena napetosti, frekvenčni odziv, okoljski pogojiin Vrsta povezave, za njihovo zasnovo lahko izberete najboljši nepolariziran kondenzator.Prava izbira zagotavlja, da kondenzator deluje dobro, traja dlje in pomaga, da vezje nemoteno deluje.

Razlike med polariziranimi in nepolariziranimi kondenzatorji

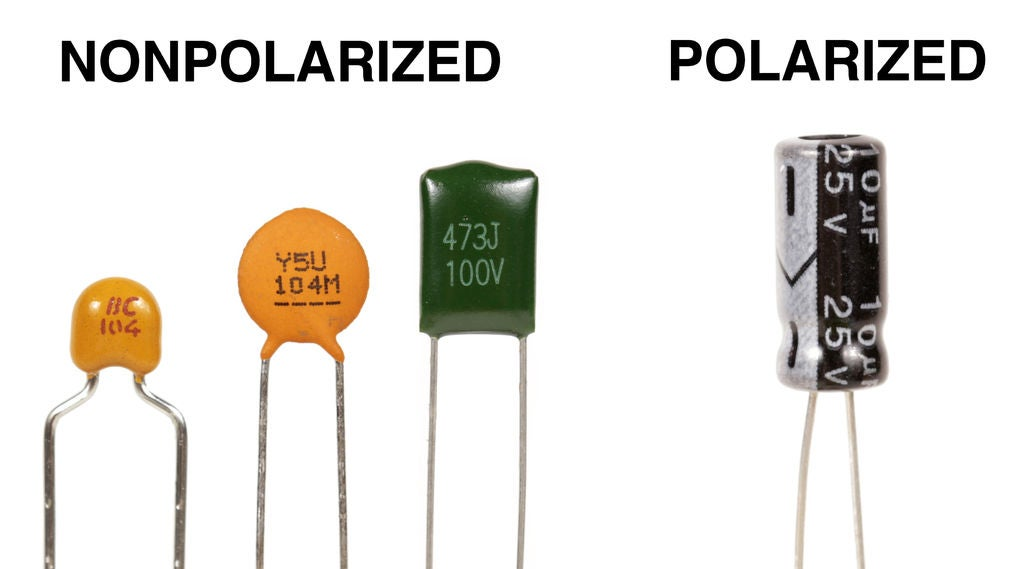

Slika 5. Nelarizirani kondenzatorji proti polarizirani

Kondenzatorji, ne glede na to, ali so polarizirani ali nepolarizirani, služijo odlični vlogi v elektronskih vezjih s shranjevanjem in izpustom električne energije, če je potrebno.Medtem ko obe vrsti delita to funkcijo, jih razlikujeta različne značilnosti, vključno z razlikami v dielektričnih materialih, električnih lastnostih, vrednostih kapacitivnosti, strukturnih zasnov, delovnih pogojih in primernosti za posebne aplikacije.Te razlike vplivajo na njihovo učinkovitost v različnih modelih vezja in določajo optimalno izbiro na podlagi zahtev glede zmogljivosti.

Dielektrične variacije

Dielektrični material znotraj kondenzatorja služi kot izolacijska ovira med prevodnimi ploščami, ki preprečuje prehod neposrednega toka, hkrati pa omogoča kondenzatorju, da shrani energijo v električnem polju.Vrsta dielektrika, ki se uporablja, pomembno vpliva na celotno zmogljivost kondenzatorja, vključno z njegovo kapacitivnostjo, oceno napetosti in frekvenčnim odzivom.Polarizirani kondenzatorji, kot so elektrolitični kondenzatorji, pogosto uporabljajo elektroliti kot svoj dielektrični medij.Ta edinstvena dielektrična izbira jim omogoča, da dosežejo višje vrednosti kapacitivnosti v primerjavi s številnimi nepolariziranimi alternativami.Specifična sestava elektrolita, skupaj s proizvodnim postopkom, narekuje končne električne značilnosti kondenzatorja, vključno z njegovo učinkovitostjo, stabilnostjo in toleranco na napetost.Po drugi strani pa nepolarizirani kondenzatorji uporabljajo širši razpon dielektričnih materialov, vključno s keramičnimi, poliestrskimi in kovinskimi oksidnimi filmi.Vsak od teh materialov daje različne električne lastnosti, zaradi česar so nepolarizirani kondenzatorji vsestranski v različnih aplikacijah.Eden od odločilnih dejavnikov, ki določa, ali je kondenzator polariziran ali nepolariziran, je reverzibilnost dielektrične polarizacije.Če dielektrik omogoča dvosmerno gibanje naboja brez razgradnje, kondenzator ostane nepolariziran, zaradi česar je primeren za izmenična vezja.

Razlike v uspešnosti

Značilnosti zmogljivosti kondenzatorjev se razlikujejo glede na njihovo zasnovo, predvideno funkcijo in električne specifikacije.Njihova učinkovitost v aplikacijah vezja je odvisna od dejavnikov, kot so vrednost kapacitivnosti, enakovredna odpornost serij (ESR), tok puščanja in frekvenčni odziv.Na primer, v televizijskih napajanju so kondenzatorji kovinskega oksida, znani po svoji vrhunski filtrirni zmogljivosti.Za dosego potrebne kapacitivnosti in vzdržljivosti napetosti pa morajo biti pogosto relativno velike v fizični velikosti, kar lahko omeji njihovo praktičnost v vesoljskih omejenih aplikacijah.V nasprotju s tem elektrolitski kondenzatorji, ki so sami po sebi polarizirani, ponujajo bolj kompaktno rešitev za filtriranje z visoko zmogljivostjo, zaradi česar so prednostna izbira za napajalna vezja.Običajno se za aplikacije, kot so sklop, ločevanje in filtriranje znotraj napajalnikov, uporabljajo elektrolitski kondenzatorji z vrednostmi kapacitivnosti, ki presegajo 1 µF.Njihova visoka kapacitivnost jim omogoča učinkovito gladko nihanje napetosti, kar zagotavlja stabilno delovanje vezja.Nelalizirani kondenzatorji, ki imajo na splošno vrednosti kapacitivnosti pod 1 µF, se pogosteje uporabljajo v vezjih, ki zahtevajo natančno izbiro frekvence, funkcionalnost omejevanja toka ali resonančno nastavitev.Vendar pa so na voljo tudi večji nepolarizirani kondenzatorji, ki so sposobni ravnati z visokimi napetostmi.Te se pogosto uporabljajo v specializiranih aplikacijah, kot so kompenzacija reaktivne energije, prestavljanje motorične faze in frekvenčna transformacija v električnih omrežjih.

Slika 6. Razlike v uspešnosti

Odstopanje v kapacitivnosti

Na vrednost kapacitivnosti kondenzatorja neposredno vpliva vrsta dielektričnega materiala, ki se uporablja pri njegovi konstrukciji.Polarizirani kondenzatorji so zasnovani tako, da zagotavljajo visoko kapacitivnost v kompaktnem obrazcu.Njihova sposobnost shranjevanja in sproščanja količin električne energije je dragocena v aplikacijah, ki zahtevajo stalno regulacijo napetosti, kot so DC napajalniki in zvočni signalni vezji.Njihova funkcija pri filtriranju in stabilizaciji napetosti zagotavlja, da elektronska vezja delujejo dosledno, kar zmanjšuje nihanja in motnje hrupa.Medtem ko imajo na splošno nižjo kapacitivnost v primerjavi z njihovimi polariziranimi kolegi, nepolarizirani kondenzatorji ponujajo različne prednosti pri specifičnih modelih vezja.Njihova dvosmerna narava jih naredi zelo vsestranske, zlasti v izmeničnih vezjih, kjer polarnost ne skrbi.Ta prilagodljivost jim omogoča, da se uporabljajo pri obdelavi signalov, frekvenčni nastavitvi in ​​aplikacijah za ujemanje impedance, kar zagotavlja stabilno delovanje vezja med različnimi frekvencami.

Strukturne razlike

Fizična struktura kondenzatorjev se razlikuje glede na njihovo vrsto, predvideno uporabo in proizvodno zasnovo.Kondenzatorji so na voljo v več oblikah in velikostih, pri čemer je vsaka prilagojena posebnim zahtevam za uporabo.Elektrolitični kondenzatorji, ki so pretežno polarizirani, se zaradi notranje konstrukcije običajno proizvajajo v cilindričnih oblikah.Vendar pa za specializirane elektronske funkcije obstajajo alternativni konstrukcijski zasnovi, vključno s pravokotnimi, listnimi, cevastimi in razporejenimi kondenzatorji.Na primer porazdeljena kapacitivnost je značilna značilnost številnih postavitev vezja, zlasti v aplikacijah z visoko frekvenco in vmesno frekvenco.Ta učinek je lahko ugoden ali zahteva kompenzacijo, odvisno od oblikovalskih zahtev vezja.

Premisleki o uporabi in okolju

Polarizirani kondenzatorji: aluminijasti elektrolitski kondenzatorji, ki se običajno uporabljajo za aplikacije z velikimi zmogljivostmi, zagotavljajo učinkovito filtriranje moči, vendar kažejo omejitve zmogljivosti pri visokih frekvencah.Elektrolitični kondenzatorji Tantalum, čeprav dražji, ponujajo vrhunsko stabilnost in učinkovitost v visokofrekvenčnih aplikacijah, zaradi česar so idealni za uporabo v naprednih elektronskih vezjih, ki zahtevajo natančno regulacijo napetosti.

Nelalizirani kondenzatorji: Keramični, monolitni in polietilenski filmski kondenzatorji se pogosto uporabljajo zaradi svoje kompaktne velikosti, cenovne dostopnosti in primernosti za visokofrekvenčne aplikacije.Medtem ko na splošno ponujajo nižje vrednosti kapacitivnosti v primerjavi z elektrolitskimi kondenzatorji, njihova zanesljivost in stabilnost v izmeničnih vezjih naredita odlično pri obdelavi signalov, časovnih vezij in omrežjih za ujemanje impedance.Magnetno dielektrični kondenzatorji, ki uporabljajo keramične materiale in srebrne elektrode, imajo nizko energijsko uhajanje in visokofrekvenčno stabilnost, zaradi česar so dobro primerni za visokonapetostne in RF aplikacije.

Na delovanje kondenzatorja vpliva tudi dielektrična konstanta izolacijskega materiala.Materiali z visoko perspektivnostjo, kot so feroelektrična keramika in elektroliti, kondenzatorjem omogočajo doseganje visokih vrednosti kapacitivnosti znotraj majhne prostornine.Vendar pa lahko uvedejo tudi večje izgube energije, kar je lahko omejujoči dejavnik v nekaterih aplikacijah.V nasprotju s tem imajo materiali z nižjo dovoljenostjo, kot so specifične keramične sestave, zmanjšane izgube energije, zaradi česar so idealni za visokofrekvenčne aplikacije, kjer je celovitost signala glavna skrb.

Razlike v aplikaciji

Polarizirani kondenzatorji: Ti kondenzatorji so dobri v DC aplikacijah, kjer je potrebna velika kapacitivnost za stabilizacijo napetosti, filtriranje in shranjevanje energije.Široko se uporabljajo v napajalnih tokokrogih, sistemih za ojačanje zvoka in elektronskih regulacijskih tokokrogov.Zaradi polarizirane narave jih je treba pravilno namestiti, da se prepreči poškodbe ali okvare.

Nelalizirani kondenzatorji: Ti kondenzatorji se običajno uporabljajo v izmeničnih vezjih za funkcije, kot so signalna sklopka, ločitev in frekvenčna uglaševanje.Njihova sposobnost obvladovanja dvosmernega toka je idealna za aplikacije pri obdelavi zvočnih signalov, porazdelitvi izmenične moči in osvetlitvenih sistemih, kjer polarnost ne skrbi.

Primerjalne prednosti

Polarizirani kondenzatorji: Primarna prednost polariziranih kondenzatorjev je v njihovi sposobnosti shranjevanja velike količine električne energije znotraj kompaktne zasnove.Zaradi te funkcije so pomembni v vezjih, ki zahtevajo stabilno, regulirano DC napetost, kar zagotavlja dosledno dovajanje moči v elektronskih napravah.

Nelarizirani kondenzatorji: Ti kondenzatorji zagotavljajo večjo prilagodljivost oblikovanja, saj omogočajo, da tok pretaka v obe smeri.Njihova prilagodljivost je najprimernejša izbira za obdelavo izmeničnih signalov, ujemanje impedance in aplikacije, pri katerih so polarnosti polarnosti nepotrebne.Njihova zanesljivost in stabilnost v širokem razponu frekvenc še izboljšata njihovo primernost za različne elektronske in električne aplikacije.

Vrste nepolariziranih kondenzatorjev

Raziskujemo različne vrste nepolariziranih kondenzatorjev, ki poudarjajo njihovo gradnjo, prednosti in tipične primere uporabe.

Keramični kondenzatorji

Keramični kondenzatorji so med najpogosteje uporabljenimi kondenzatorji v sodobni elektroniki, predvsem zaradi njihove kompaktne velikosti, cenovne dostopnosti in vsestranskosti v širokem razponu aplikacij.Ti kondenzatorji uporabljajo keramične materiale kot dielektrik, ki zagotavlja odlično električno izolacijo in omogoča učinkovito shranjevanje naboja.Ena od njihovih prednosti je njihova sposobnost učinkovitega delovanja v visokofrekvenčnih vezjih, zaradi česar je najprimernejša izbira za zatiranje hrupa, spajanje in ločevanje v vezjih AC in DC.Keramični kondenzatorji so na voljo v več variacijah, vključno z vrstami razreda 1 in razreda 2, ki se razlikujejo glede na stabilnost, temperaturni koeficient in zanesljivost zmogljivosti.Keramični kondenzatorji razreda 1 ponujajo vrhunsko natančnost in minimalno nihanje kapacitivnosti pred temperaturnimi spremembami, medtem ko različice razreda 2 zagotavljajo višje vrednosti kapacitivnosti z nižjimi stroški, vendar z rahlo zmanjšano stabilnostjo.

Slika 7. Keramični kondenzatorji

Ti kondenzatorji običajno najdemo v aplikacijah, kot so filtriranje napajanja, zatiranje elektromagnetnih motenj (EMI) in obdelava signalov v vezjih radiofrekvence (RF).Zaradi svoje nepolarizirane narave se lahko keramični kondenzatorji uporabljajo v vezjih, kjer polarnost ne skrbi, kar še poveča njihovo uporabnost.Poleg tega so napredek v tehnologiji keramične kondenzatorje, kot so večplastni keramični kondenzatorji (MLCCS), omogočil njihovo integracijo v sodobna vezja z visoko gostoto, zlasti v telekomunikacijah, avtomobilski elektroniki in napravah, kot so pametni telefoni in prenosni računalniki.Kljub številnim prednostim lahko keramični kondenzatorji kažejo pojav, znan kot mikrofonični učinek, kjer mehanske vibracije povzročajo električni hrup.Kljub temu pa njihova zanesljivost, cenovno dostopnost in prilagodljivost omogočajo jedro sodobnega elektronskega dizajna.

Filmski kondenzatorji

Filmski kondenzatorji, znani tudi kot plastični filmski kondenzatorji, so razred nepolariziranih kondenzatorjev, ki kot dielektrični material uporabljajo tanek plastični film.Ti kondenzatorji so zelo cenjeni zaradi svoje stabilnosti, nizke enakovredne serije (ESR) in odličnih lastnosti samozdravljenja, ki povečujejo njihovo dolgoživost in zanesljivost v različnih elektronskih vezjih.Dielektrični material v filmskih kondenzatorjih je lahko izdelan iz več vrst plastike, vključno s polietilen tereftalatom (PET), polipropilenom (PP), polistirenom (PS) in polikarbonatom (PC).Vsak material ponuja različne prednosti: na primer polipropilenski kondenzatorji zagotavljajo odlične visokofrekvenčne zmogljivosti in nizke faktorje disipacije, zaradi česar so idealni za aplikacije, ki zahtevajo minimalno izgubo energije, kot so impulzni vezji in avdio sistemi.

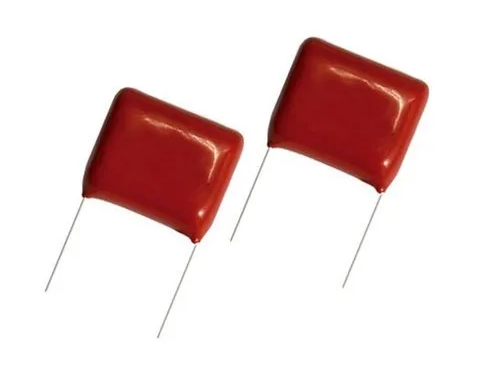

Slika 8. Filmski kondenzatorji

Filmski kondenzatorji se zaradi svoje robustne zasnove in zanesljivih zmogljivosti pogosto uporabljajo v aplikacijah, kjer dolgoročna stabilnost in nizka induktivnost.Najdemo jih v napajalni elektroniki, motornih vezjih, snubberskih vezjih in filtrih radiofrekvenčnih (RF).Za razliko od elektrolitskih kondenzatorjev filmski kondenzatorji ne trpijo zaradi izsuševanja ali uhajanja elektrolitov, kar podaljša njihovo operativno življenjsko dobo.Izkazujejo odlično izolacijsko odpornost, kar jim omogoča učinkovito delovanje v visokonapetostnih aplikacijah.Ena od pomembnih pomanjkljivosti pa je njihova relativno večja velikost v primerjavi s keramičnimi kondenzatorji podobnih vrednosti kapacitivnosti.Kljub temu njihove vrhunske električne značilnosti in trajnost omogočajo odlično izbiro za aplikacije, ki zahtevajo natančnost in visoko zanesljivost.

Sljuda kondenzatorji

Kondenzatorji sljude so specializirani nepolarizirani kondenzatorji, ki uporabljajo MICA kot svoj dielektrični material, ki so cenjeni za izjemne električne lastnosti, vključno z visoko natančnostjo, izjemno stabilnostjo in minimalno izgubo energije.MICA je naravno prisoten mineral, znan po svoji izolaciji in odpornosti proti vlagi, kar prispeva k dolgoročni zanesljivosti teh kondenzatorjev.Ti kondenzatorji imajo zelo nizko dielektrično absorpcijo in skoraj nič temperaturni koeficient, zaradi česar so zelo primerni za vezje, ki zahtevajo natančne vrednosti kapacitivnosti z minimalnim nihanjem v času ali s spremembami temperature.

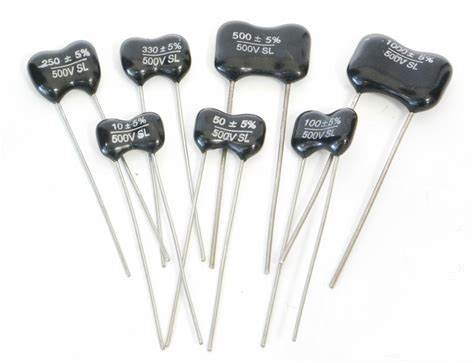

Slika 9. Sljuda kondenzatorji

Primarne aplikacije kondenzatorjev sljude najdemo v visokofrekvenčnih vezjih, kot so RF oddajniki in sprejemniki, oscilatorji in ojačevalniki, kjer je doslednost uspešnosti odlična.Zaradi svoje vrhunske stabilnosti se uporabljajo tudi v laboratorijskih merilnih instrumentih in visokonapetostnih aplikacijah, vključno z radarskimi sistemi in vojaškimi komunikacijskimi napravami.Eden ključnih razlogov za njihovo visoko zanesljivost je, da se kondenzatorji sljude sčasoma ne razgradijo tako hitro kot druge vrste, zaradi česar so idealna izbira za elektronske komponente.Vendar so ti kondenzatorji dražji od keramičnih ali filmskih kondenzatorjev zaradi natančnega proizvodnega procesa, potrebnega za zagotovitev natančnosti in trajnosti.Kljub višjim stroškom je zaradi neprimerljivih električnih zmogljivosti najprimernejša izbira za aplikacije, kjer natančnost in stabilnost nista pogajanja.

Stekleni kondenzatorji

Stekleni kondenzatorji predstavljajo nišno kategorijo nepolariziranih kondenzatorjev, ki uporabljajo steklo kot dielektrični material, ki nudijo vrhunske zmogljivosti v ekstremnih okoljskih razmerah.Ti kondenzatorji so zasnovani za uporabo z visoko zanesljivostjo, kjer stabilnost v širokem temperaturnem območju in odpornost na okoljske dejavnike, kot sta vlažnost in sevanje.Stekleni dielektrik zagotavlja izjemno visoko izolacijsko upornost, ki zmanjšuje tok puščanja in zagotavlja dosledne zmogljivosti tudi v strogih delovnih pogojih.

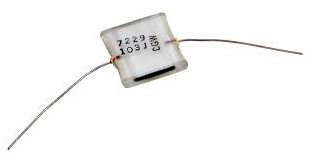

Slika 10. Stekleni kondenzator

Zaradi svoje robustnosti se stekleni kondenzatorji obsežno uporabljajo v vesoljski, vojaški in industrijski uporabi.Pogosto so nameščeni v satelitskih sistemih, opremi za raziskovanje prostora in visokoenergetskih fizičnih poskusih, kjer morajo komponente prenesti huda temperaturna nihanja in dolgotrajno izpostavljenost sevanju.Stekleni kondenzatorji imajo pri visokih frekvencah nizke izgube, zaradi česar so primerni za RF in mikrovalovno uporabo.Kljub odličnim značilnostim zmogljivosti so v primerjavi z drugimi vrstami kondenzatorjev razmeroma drage in obsežnejše, kar omejuje njihovo uporabo na specializiranih aplikacijah, kjer njihove edinstvene ugodnosti odtehtajo stroške in velikosti.Kljub temu sta zaradi njihove zanesljivosti in trajnosti ključna sestavina v elektronskih sistemih, kritičnih v misiji.

Teflon (PTFE) kondenzatorji

Teflonski kondenzatorji, znani tudi kot PTFE (politetrafluoroetilenski) kondenzatorji, so specializirana vrsta nepolariziranega kondenzatorja, znanega po izstopajoči toplotni stabilnosti, nizkih dielektričnih izgubah in visoki izolacijski upornosti.PTFE, zelo trpežen in kemično inertni polimer, služi kot dielektrični material, saj tem kondenzatorjem daje izjemno odpornost na visoke temperature, vlago in kemično razgradnjo.Zaradi svoje sposobnosti zanesljivega delovanja v ekstremnih pogojih se PTFE kondenzatorji pogosto uporabljajo v vesoljskih, medicinskih in industrijskih aplikacijah.Učinkovito lahko delujejo v širokem temperaturnem območju, ki pogosto presega 200 ° C, brez sprememb kapacitivnosti ali električnih značilnosti.Druga prednost teflonskih kondenzatorjev je njihov izjemno nizek faktor disipacije, zaradi česar so zelo primerni za visokofrekvenčne aplikacije, kot so RF vezja, mikrovalovni sistemi in impulzni vezji, ki zahtevajo minimalno izgubo energije.Za razliko od nekaterih drugih vrst kondenzatorjev se kondenzatorji PTFE sčasoma ne razgradijo zaradi učinkov staranja, kar zagotavlja dolgoročno stabilnost.Vendar so ti kondenzatorji dražji zaradi zapletenosti proizvodnje in visokih stroškov materiala PTFE.Na splošno so večji v primerjavi s keramičnimi ali filmskimi kondenzatorji s podobnimi vrednostmi kapacitivnosti.Kljub tem omejitvam ostajajo kondenzatorji teflona prednostna izbira za aplikacije, ki zahtevajo visoko natančnost, zanesljivost in odpornost proti močnim okoljskim razmeram.

Slika 11. Teflonski kondenzator

Srebrni sljude kondenzatorji

Srebrni kondenzatorji sljude so rafinirana različica tradicionalnih kondenzatorjev sljude, ki vključujejo tanke liste naravne sljude, prevlečene s plastjo srebra, da se poveča prevodnost in natančnost.Ti kondenzatorji so dobro znani po visoki natančnosti, odlični frekvenčni stabilnosti in minimalni izgubi energije, zaradi česar so dragoceni v aplikacijah, ki zahtevajo natančne vrednosti kapacitivnosti v daljšem obdobju.Zaradi svoje konstrukcije imajo kondenzatorji srebrne sljude z nizko dielektrično absorpcijo in zanemarljive temperaturne koeficiente, pri čemer zagotavljajo, da njihova kapacitivnost ostane stabilna tudi v nihajočih toplotnih okoljih.Najpogostejše aplikacije za kondenzatorje srebrne sljude vključujejo vezje radiofrekvence (RF), oscilatorje in natančne filtrirne omrežja, kjer bi lahko celo manjša odstopanja v kapacitivnosti vplivala na delovanje vezja.Pogosto se uporabljajo tudi v vintage in vrhunski avdio opremi, kjer njihove vrhunske električne lastnosti pomagajo ohraniti zvočno zvestobo.V primerjavi s keramičnimi in filmskimi kondenzatorji kondenzatorji srebrne sljude ponujajo veliko nižje izgube pri visokih frekvencah, zaradi česar so odlični v aplikacijah RF in mikrovalovne pečice.Vendar pa te prednosti prihajajo do stroškov, kondenzatorji srebrne sljude so razmeroma dragi zaradi uporabe srebra v njihovem proizvodnem procesu in potrebnega natančnega nadzora kakovosti.Na voljo so v manjših vrednostih kapacitivnosti, kar omejuje njihovo uporabo v aplikacijah, ki zahtevajo večje območje kapacitivnosti.Kljub tem dejavnikom njihova neprimerljiva natančnost in zanesljivost naredita dragoceno sestavino v specializiranih elektronskih vezjih.

Slika 12. Srebrna sljude kondenzator

Papirni kondenzatorji

Papirnati kondenzatorji, ko je bila v elektronskih vezjih sponka, uporabljajo papir, impregniran z oljem ali voskom kot njihov dielektrični material.Zgodovinsko gledano so se ti kondenzatorji pogosto uporabljali zaradi razmeroma preprostega proizvodnega procesa in sposobnosti upravljanja zmernih ravni napetosti.Vendar pa so s pojavom naprednejših dielektričnih materialov, kot so plastični filmi, papirnati kondenzatorji v veliki meri zamenjali v sodobni elektroniki.Kljub temu še vedno najdejo nišne aplikacije v vintage elektronski opremi, filtrih na daljnovodi in obnovitvenih projektih.Ena glavnih pomanjkljivosti papirnatih kondenzatorjev je njihova dovzetnost za absorpcijo vlage, kar lahko privede do poslabšanja delovanja sčasoma.Da bi preprečili to, so zgodnji dizajni vključevali hermetično tesnjenje, da bi zaščitili pred okoljskimi dejavniki.Kljub temu imajo papirnati kondenzatorji ponavadi večje tokove puščanja in so na splošno bolj zajet kot njihovi sodobni kolegi, zaradi česar so manj zaželeni za vesoljsko omejene aplikacije.V nekaterih visokonapetostnih vezjih so bili uporabljeni starejši papirni kondenzatorji, napolnjeni z oljem, da bi zdržali napetostne nalete, vendar so jih v veliki meri nadomestili s polipropilenskimi ali poliestrskimi filmskimi kondenzatorji, ki nudijo boljšo zanesljivost in zmogljivost.Medtem ko papirni kondenzatorji morda niso več prva izbira za sodobne elektronske zasnove, ostajajo del zgodovine tehnologije kondenzatorjev in so še naprej pomembni za specializirane aplikacije za obnovo in popravilo.

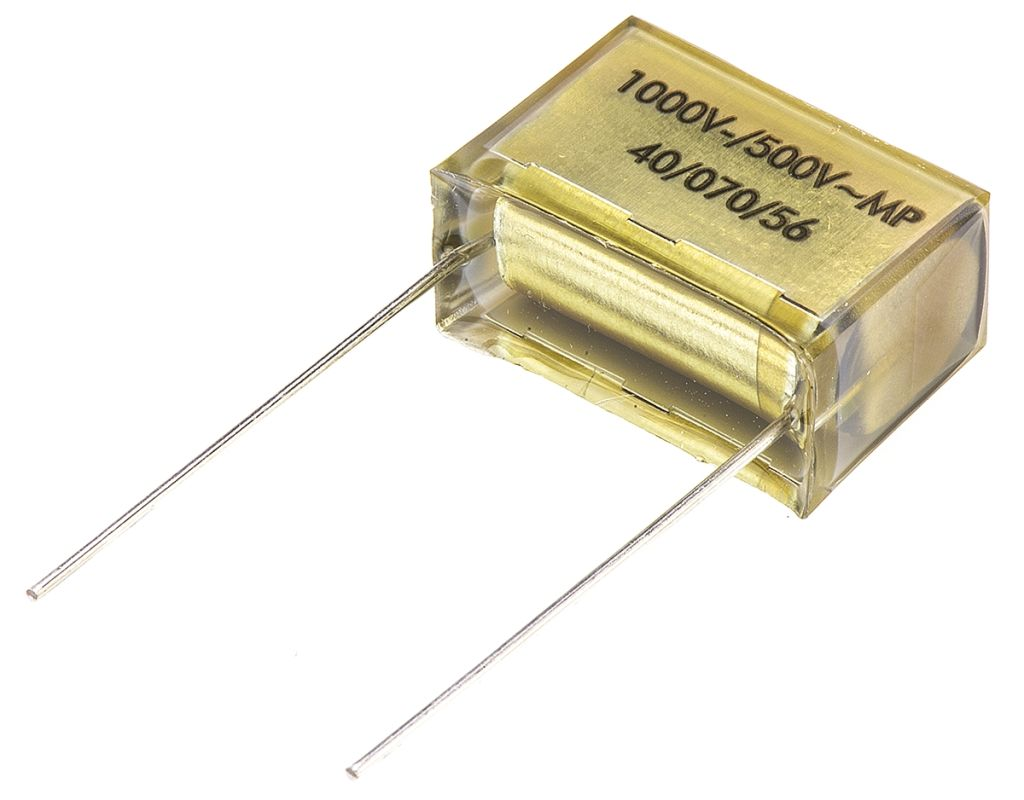

Slika 13. Papirni kondenzatorji

Operativna dinamika nepolariziranih kondenzatorjev

Nelalizirani kondenzatorji igrajo vlogo v izmeničnih vezjih z upravljanjem pretoka energije in stabilizacijo električnih signalov.Njihova sposobnost delovanja brez fiksne polarnosti jim omogoča učinkovito ravnanje z izmeničnim tokom v aplikacijah, kjer se polnilni cikli večkrat obrnejo.Ti kondenzatorji se podvržejo neprekinjenemu polnjenju in izpraznjenju sinhronizacije z izmenično valovno obliko, kar jim omogoča, da uravnavajo ravni napetosti, zmanjšajo nihanja in povečajo skupno stabilnost vezja.

Kadar je nepolariziran kondenzator priključen na vir napetosti izmenitve, je v ponavljajočem se ciklu shranjevanja in sproščanja energije.Ko se izmenični tok dvigne proti svoji največji napetosti, kondenzator kopiči električno energijo z gradnjo električnega polja med njegovimi ploščami.Količina shranjene energije je odvisna od kapacitivnosti komponente in uporabljene napetosti.Ko se izmenični valovni obliki premika in se začne premikati v nasprotni smeri, kondenzator sprosti shranjeno energijo nazaj v vezje.Ta izpust pomaga nemotenim nihanjem napetosti, kar preprečuje nenadne spremembe, ki bi lahko motile delovanje vezja.Z dosledno absorbiranjem in sproščanjem energije kondenzator pomaga ohranjati stabilnejši napetostni profil.Ta cikel je najboljši za zmanjšanje napetostnih konic in potopitve, pri čemer zagotavlja, da občutljive komponente prejmejo doslednejši napajanje.Brez tega stabilizacijskega učinka lahko vezja doživijo napačne spremembe napetosti, kar lahko vodi do neučinkovite zmogljivosti ali poškodbe povezanih komponent.

Nelalizirani kondenzatorji prispevajo k učinkovitosti vezja z izboljšanjem jasnosti signala in zmanjšanjem neželenega električnega hrupa.V visokofrekvenčnih vezjih delujejo kot filtri, tako da preusmerijo presežne visokofrekvenčne signale stran od komponent, zmanjšajo motnje in preprečujejo izkrivljanje signala.Ta funkcija je dragocena v sistemih za obdelavo zvoka in komunikacije, kjer vzdrževanje čistih, neraztopljenih signalov.V sistemih, ki obdelujejo signale v širokem razponu frekvenc, ti kondenzatorji pomagajo olajšati lažje prehode med državami.Na primer, v analognih filtrih uravnavajo signalne frekvence, da se zagotovi natančno oblikovanje in obdelavo signala, ne da bi uvedli izkrivljanje.Zaradi tega so odlična sestavina v natančni elektroniki, kjer je celovitost signala prednostna naloga.

Nelalizirani kondenzatorji igrajo tudi vlogo pri zaščiti tokokrogov pred električnimi motnjami.V napajalnih tokokrogih lahko prehodni napetostni trni, ki jih povzročajo nenadne spremembe električne obremenitve, poškodujejo občutljive komponente.Z absorpcijo in sproščanjem energije, če je potrebno, ti kondenzatorji pomagajo zatreti takšne prehodne, kar zmanjšuje tveganje za napetost, ki bi lahko privedlo do okvare vezja.Poleg tega v okoljih z visokimi elektromagnetnimi motnjami (EMI) nelalizirani kondenzatorji delujejo kot ščit pred neželenim hrupom.S filtriranjem EMI preprečujejo motnje, ki bi lahko vplivale na delovanje bližnjih elektronskih naprav.Ta zaščitna sposobnost zagotavlja, da električni sistemi zanesljivo delujejo tudi v pogojih z električnimi motnjami.

Vključevanje in polnjenje nepolariziranih kondenzatorjev

Nelalizirani kondenzatorji se pogosto uporabljajo v elektroniki, ker nimajo fiksne polarnosti.Za razliko od polariziranih kondenzatorjev jih je mogoče povezati v kateri koli orientaciji brez tveganja napačne namestitve.Ta funkcija je zelo vsestranska, poenostavljena zasnova vezja in zmanjšanje napak v namestitvi.Ta razdelek zajema praktične korake za vključevanje nepolariziranih kondenzatorjev v vezja, pojasnjuje njihovo polnjenje in poudarja njihovo vlogo pri stabilizaciji električnih sistemov.

Kako nepolarizirani kondenzatorji polnijo in shranijo energijo?

Postopek polnjenja nepolariziranega kondenzatorja je električno načelo, ki določa, kako deluje z napetostnimi viri in drugimi komponentami vezja.Ko je povezan z virom napajanja, kondenzator začne nabirati naboj na svojih dveh prevodnih ploščah, ki sta ločena z izolacijskim materialom, znanim kot dielektrik.Ko se elektroni premikajo skozi zunanje vezje, se naberejo na eni plošči in ustvarijo potencialno razliko med obema stranema kondenzatorja.Ta postopek se nadaljuje, dokler se napetost čez kondenzator ne ujema z napetostjo vira napajanja, pri čemer ne pride do nadaljnjega gibanja naboja.Za razliko od baterij, ki ustvarjajo neprekinjen pretok toka, kondenzatorji začasno shranijo energijo samo in jo sproščajo, ko zahtevajo pogoji vezja.Količina naboja, ki ga ima kondenzator, je določena s kapacitivnostjo, ki se meri v Faradah (F), in sledi enačbi:

Kadar 𝑉 predstavlja napetost čez kondenzator, je 𝑄 shranjen naboj in 𝐶 je kapacitivnost.Večja vrednost kapacitivnosti pomeni, da lahko kondenzator shrani več naboja na isti ravni napetosti.Ta odnos je dober pri oblikovanju vezij, ki zahtevajo natančno upravljanje z energijo, kot so časovni vezji, oscilatorji in aplikacije za obdelavo signalov.Ker lahko nepolarizirani kondenzatorji delujejo tako v AC kot v DC okolju, jih je mogoče uporabiti v širšem območju scenarijev v primerjavi z njihovimi polariziranimi kolegi, ki so običajno omejeni na DC aplikacije.Njihova sposobnost hitrega polnjenja in praznjenja je učinkovita v visokofrekvenčnih vezjih, kjer je potreben hiter prenos energije.

Razumevanje, kako nepolarizirani kondenzatorji shranijo in sproščajo energijo, pomaga optimizirati učinkovitost vezja in zagotoviti stabilne zmogljivosti v različnih električnih pogojih.V izmeničnih tokokrogih kondenzatorji neprekinjeno polnijo in odvajajo kot odgovor na spreminjajočo se smer napetosti, zaradi česar so idealni za aplikacije, kot sta korekcija faktorja moči in sklop signala.V DC vezjih pomagajo filtrirati neželen hrup z izravnavanjem nihanj napetosti in tako zagotovijo stabilnejšo napajanje občutljivih komponent.Ker je njihovo vedenje predvidljivo in dobro dokumentirano, zagotavljajo zanesljivo sredstvo za nadzor porazdelitve energije znotraj vezja.Z uporabo teh lastnosti lahko ustvarite učinkovitejše, trpežne in prilagodljive elektronske sisteme, primerne za široko paleto aplikacij.

Nelalizirani kondenzatorji v stabilnosti vezja

Poleg njihove osnovne funkcije shranjevanja in sproščanja električnega naboja igrajo nepolarizirani kondenzatorji vlogo pri stabilizaciji električnih vezij.Številni elektronski sistemi doživljajo nihanja napetosti in toka, kar lahko moti delovanje občutljivih komponent ali v signale vnese neželen hrup.Nelalizirani kondenzatorji pomagajo ublažiti te težave, tako da delujejo kot začasni rezervoar energije, absorbirajo presežek naboja, ko se ravni napetosti dvignejo in oskrbujejo shranjeno energijo, ko padajo ravni napetosti.Ta uravnotežni učinek pomaga ublažiti spremembe v električni napadi, kar zagotavlja dosledno delovanje vezja in zmanjšuje napetost na drugih komponentah.V aplikacijah, kjer je potrebna natančna regulacija napetosti, na primer v avdio opremi ali komunikacijskih sistemih, so ti kondenzatorji odlični za ohranjanje celovitosti signala in preprečevanje izkrivljanja.

V izmeničnih vezjih se za filtriranje in ujemanje impedance običajno uporabljajo nepolarizirani kondenzatorji.S selektivnim omogočanjem, da nekatere frekvence prehajajo, medtem ko blokirajo druge, pomagajo izboljšati jasnost signala in zmanjšati neželene motnje.Zaradi tega so dragoceni v vezjih radiofrekvenc (RF), naprav za obdelavo zvoka in sistemih kondicioniranja daljnovodov.Njihova sposobnost obvladovanja hitrih sprememb toka pretoka jim omogoča učinkovito delovanje v prehodnih vezjih za zatiranje, kjer ščitijo občutljive komponente pred nenadnimi napetostnimi trni.Brez teh kondenzatorjev bi bila vezja bolj ranljiva za nihanja, ki bi lahko poslabšala delovanje ali povzročila prezgodnjo okvaro komponent.

Njihova vloga v DC tokokrogi je prav tako pomembna, zlasti pri modelih napajanja, kjer je stabilnost napetosti prednostna naloga.Nelarizirani kondenzatorji pomagajo zgladiti napetost valovanja iz rekteficiranih AC signalov, kar zagotavlja stabilnejši DC izhod za mikrokontrolerje, senzorje in druge elektronske komponente z nizko močjo.To zagotavlja, da naprave prejemajo čist in stalen vir energije, kar zmanjšuje tveganje za zmotno vedenje, ki ga povzroča nihajoče napetosti.Njihova vsestranskost in zanesljivost sta prednostna izbira, ki delajo na širokem razponu elektronskih aplikacij.Ne glede na to, ali se uporablja za filtriranje, ločevanje ali shranjevanje energije, nepolarizirani kondenzatorji prispevajo k učinkovitosti, trajnosti in splošni zmogljivosti sodobnih elektronskih vezij.

Prednosti in slabosti nepolariziranih kondenzatorjev

Prednosti

• Dvosmerna funkcionalnost: Glavna prednost nepolariziranih kondenzatorjev je njihova sposobnost delovanja ne glede na napetostno polarnost.Za razliko od polariziranih kondenzatorjev, ki zahtevajo pravilno orientacijo, lahko nepolarizirani kondenzatorji obvladujejo izmenično napetost brez tveganja za okvaro.Zaradi tega so pomembni v izmeničnih vezjih, kjer se smer napetosti nenehno spreminja.Njihova dvosmerna narava je uporabna v aplikacijah, kot so signalna sklopka, obdelava zvoka in druga vezja, ki se opirajo na dinamične variacije napetosti.

• Vrhunska visokofrekvenčna zmogljivost: nepolarizirani kondenzatorji se v visokofrekvenčnih aplikacijah odlikujejo zaradi stabilnih dielektričnih materialov, kot sta keramika ali film.Ti materiali minimizirajo izgube, odvisne od frekvence, kar lahko poslabša delovanje pri drugih vrstah kondenzatorjev, kot so elektrolitike.Kot rezultat, se nepolarizirani kondenzatorji pogosto uporabljajo v vezjih radiofrekvence (RF), digitalni elektroniki visoke hitrosti in sistemih, ki zahtevajo hitre prehode signala.Njihova sposobnost vzdrževanja zmogljivosti v širokem frekvenčnem spektru je najprimernejša izbira za natančne aplikacije.

• Poenostavljena integracija vezja: Ker nepolarizirani kondenzatorji nimajo omejitev polarnosti, poenostavijo oblikovanje in sestavljanje vezja.Ni vam treba skrbeti, da bi jih namestili s pravilno orientacijo, kar zmanjša tveganje za napake montaže.Ta korist ne samo izboljša zanesljivost, ampak tudi pospeši proizvodni postopek.V nasprotju s tem lahko uporaba polariziranega kondenzatorja nepravilno privede do okvare vezja ali celo poškodbe drugih komponent.

• Izboljšana trajnost in stabilnost: Ti kondenzatorji so bolj odporni na preobrat napetosti, kar je običajno vprašanje v vezjih z nihajočimi ali nepredvidljivimi pogoji moči.Njihova močna konstrukcija jim omogoča, da ohranijo dolgoročno stabilnost in zanesljivost, tudi v zahtevnih okoljih.Za razliko od elektrolitskih kondenzatorjev, ki se lahko sčasoma razgradijo zaradi kemičnih reakcij, imajo nepolarizirani kondenzatorji daljšo operativno življenjsko dobo.

Slabosti

• Večja fizična velikost: Za določeno vrednost kapacitivnosti so nepolarizirani kondenzatorji pogosto večji od njihovih polariziranih kolegov.To je posledica gradbenih tehnik in materialov, potrebnih za doseganje nepolarnosti.V kompaktnih elektronskih napravah, kjer je prostor omejen, je njihov večji odtis lahko pomanjkljivost.Pri izbiri kondenzatorjev za prostor, ki so občutljive na prostor, morate skrbno razmisliti o omejitvah velikosti.

• Višji stroški: Nelarizirani kondenzatorji, zlasti kakovostne različice, zasnovane za specializirane aplikacije, so ponavadi dražje od polariziranih kondenzatorjev.Dodatni stroški so posledica zapletenosti njihove zasnove in materialov, potrebnih za zagotovitev stabilnosti pri visokih frekvencah.Medtem ko v mnogih primerih ponujajo vrhunsko uspešnost, je njihova višja cena lahko omejujoči dejavnik pri stroškovno občutljivih projektih.

• Nižja kapacitivnost za določeno velikost: Čeprav je napredek v materialih in proizvodnji razširil območje kapacitivnosti nepolariziranih kondenzatorjev, na splošno zagotavljajo nižjo kapacitivnost kot polarizirani kondenzatorji enake fizične velikosti.To je lahko pomanjkljivost pri aplikacijah, ki zahtevajo visoko kapacitivnost znotraj majhnega odtisa, na primer glajenje moči v nizkofrekvenčnih vezjih.Oblikovanje za takšne aplikacije boste morda morali uporabiti več kondenzatorjev ali alternativnih rešitev za nadomestitev te omejitve.

• Občutljivost na okoljske razmere: Na nekatere vrste nepolariziranih kondenzatorjev, kot so filmski ali sljudni kondenzatorji, lahko vplivajo okoljski dejavniki, kot sta temperatura in vlaga.Ti pogoji lahko spremenijo svoje vrednosti kapacitivnosti, dielektrično moč in splošno delovanje.V vezjih, ki so izpostavljeni ekstremnim temperaturam ali visoki vlažnosti, morate te različice upoštevati, da zagotovite dosledno delovanje.

Uporaba nepolariziranih kondenzatorjev

Nelalizirani kondenzatorji se uporabljajo v številnih panogah zaradi svoje sposobnosti ravnanja z dvosmernimi tokovi in ​​visokofrekvenčnih signalov.Njihova vsestranskost je pomembna sestavina v sodobnih elektronskih sistemih, kjer prispevajo k stabilnosti, učinkovitosti in splošnemu zmogljivosti.Spodaj raziskujemo njihove vloge v različnih sektorjih, kar poudarja njihov vpliv na tehnologijo in zanesljivost.

Telekomunikacije

V telekomunikacijski industriji nepolarizirani kondenzatorji pomagajo obdelati in očistiti signale.Filtrirajo neželen hrup in ohranjajo signale enakomerno, tako da komunikacija ostane jasna in zanesljiva.To je pomembno za naprave, kot so internetni usmerjevalniki, omrežna stikala in ojačevalniki signalov, ki se zanašajo na močne, stabilne povezave.Ti kondenzatorji se uporabljajo tudi v brezžičnih komunikacijskih sistemih, kot so omrežja za mobilne telefone in sateliti.Pomagajo pri upravljanju visokofrekvenčnih signalov in zagotavljajo, da se informacije pošljejo in sprejemajo brez vmešavanja.V satelitskih sistemih na primer kondenzatorji pomagajo ohranjati stabilen prenos signala na dolge razdalje.Ko bo komunikacijska tehnologija napredovala s hitrejšimi omrežji, kot je 5G, bodo ti kondenzatorji nadaljevali za izboljšanje hitrosti in kakovosti signala.

Avtomobilska elektronika

Sodobni avtomobili so odvisni od elektronskih sistemov za vse, od zmogljivosti motorja do zabave.Nelarizirani kondenzatorji pomagajo zagotoviti, da ti sistemi nemoteno delujejo, tudi v težkih pogojih.Znotraj motorja kondenzatorji pomagajo nadzorovati vbrizgavanje goriva, čas vžiga in emisije s stabilizacijo napetostnih ravni.V varnostnih sistemih, kot je elektronski nadzor stabilnosti, pomagajo senzorjem in računalnikom, da se hitro prilagodijo, da avtomobil ostane stabilen.Uporabljajo se tudi v avtomobilskih zabavnih sistemih, kjer zmanjšujejo električni hrup za izboljšanje kakovosti zvoka in videov.Ker avtomobili doživljajo ekstremne temperature, vibracije in nenadne spremembe napetosti, morajo biti kondenzatorji trajni in zanesljivi.Njihova sposobnost dela v različnih pogojih, ne da bi skrbela za smer električnega toka, je popolnoma primerna za kompleksno elektroniko vozil, vključno s hibridnimi in električnimi avtomobili.

Industrijska elektronika

Tovarne in avtomatizirani stroji potrebujejo enakomerno napajanje za pravilno delovanje.Nelarizirani kondenzatorji pomagajo uravnavati moč, ohranjajo stabilno napetost in filtrirajo nenadne konice, ki bi lahko poškodovali občutljivo opremo.Številni industrijski stroji uporabljajo velike količine energije, kar lahko povzroči električni hrup in nihanja.Kondenzatorji pomagajo ublažiti te spremembe, preprečujejo okvare in zagotavljajo, da sistemi za avtomatizacijo in roboti pravilno delujejo.Brez njih bi lahko neskladnosti moči privedle do okvare strojev, dragih izpadov ali celo varnostnih nevarnosti.Pomagajo ohraniti učinkovito proizvodnjo, kar zmanjšuje potrebo po pogostih vzdrževanju in popravilih.

Potrošniška elektronika

Nelalizirani kondenzatorji najdemo v skoraj vsaki elektronski napravi, ki se uporablja doma.S pametnimi telefoni, tabličnimi računalniki, domačim aparatim in zabavnim sistemom pomagajo z upravljanjem napetostnih ravni in zmanjšanjem motenj.V napravah z baterijo, kot so pametni telefoni in brezžične slušalke, kondenzatorji podaljšajo življenjsko dobo baterije z izboljšanjem energetske učinkovitosti.Prav tako izboljšujejo kakovost zvoka v zvočnikih in slušalkah s filtriranjem hrupa v ozadju.Gospodinjske aparate, kot so televizorji, mikrovalovne pečice in pralni stroji, se tudi na te kondenzatorje zanašajo, da bodo ravni moči stabilne.Preprečujejo, da bi spremembe napetosti povzročile napake, pomagale aparati, ki trajajo dlje in delujejo učinkoviteje.Njihova majhna velikost in sposobnost ravnanja z AC in DC moči sta kot nalašč za uporabo v kompaktnih in prenosnih napravah.

Medicinske pripomočke

Medicinska oprema mora biti izjemno natančna in zanesljiva.Nelalizirani kondenzatorji se uporabljajo v slikarskih strojih, srčnih monitorjev in celo implantiranih napravah, kot so spodbujevalniki.Pri MRI in CT skenerjih kondenzatorji pomagajo pri upravljanju porazdelitve moči, pri čemer zagotavljajo jasne in natančne slike.V srčnih monitorjih filtrirajo električne signale, tako da zdravniki dobijo natančno branje bolnikovega srčnega utripa.Za vsadljive medicinske pripomočke morajo biti kondenzatorji zelo zanesljivi, saj lahko vsaka odpoved tvega bolnikovo zdravje.Ker medicinski pripomočki delujejo v strogih pogojih in pogosto potrebujejo neprekinjeno energijo, morajo kondenzatorji, ki se uporabljajo v njih, izpolnjevati najvišje kakovostne in varnostne standarde.

Energetski sistemi

Obnovljivi viri energije, kot sta sončna in vetrna moč, se opirajo na stabilen pretok električne energije.Nelalizirani kondenzatorji pomagajo z izravnavanjem nihanj moči in zagotavljanjem dosledno dostave energije.V sistemih sončne energije kondenzatorji pomagajo pretvoriti moč iz sončnih panelov v uporabno elektriko s stabilizacijo napetosti.V vetrnih turbinah pomagajo nadzorovati izhodno moč, ko se hitrosti vetra spreminjajo, preprečujejo nenadne sunke ali padce pri oskrbi z energijo.Z izboljšanjem stabilnosti moči kondenzatorji naredijo sisteme obnovljivih virov energije učinkovitejše in zanesljivejše, kar podpira prehod na čistejše vire energije.

Vesoljski in obramba

Vesolje in obrambne tehnologije zahtevajo elektronske komponente, ki lahko obravnavajo ekstremne razmere, kot so visoke temperature, močne vibracije in sevanje.Nelalizirani kondenzatorji se uporabljajo v satelitih, zrakoplovih in vojaški opremi za zagotovitev stabilnega napajanja in zanesljivega prenosa signala.V prostoru, kjer morajo elektronski sistemi delovati v ničelni gravitaciji in ostrih okoljih, kondenzatorji pomagajo ohranjati raven moči.Vojaška oprema, kot so radarski in raketni usmerjevalni sistemi, je odvisna tudi od kondenzatorjev, ki zagotavljajo natančno komunikacijo in hitre odzive v pogojih z visokim pritiskom.Ker okvara na teh področjih ni možnost, morajo biti kondenzatorji, ki se uporabljajo v vesoljskem in obrambi, izjemno trpežni in dolgotrajni.

Zaključek

Če pogledamo nepolarizirane kondenzatorje, kaže, kako pomembni so v elektroniki.Delujejo z AC in DC tokovi in ​​se dobro prilegajo v visokofrekvenčnih okoljih.Njihova sposobnost, da se povežejo v katero koli smer, vezja poenostavlja in jim pomaga, da trajajo dlje.Najdejo jih v vsem, od gospodinjskih pripomočkov do napredne vesoljske tehnologije.Ti kondenzatorji pomagajo zagotoviti, da elektronske naprave tečejo nemoteno in trajajo dlje, kar dokazuje, da so odlične za sodobno tehnologijo.
