Sistem odprte zanke proti sistemu zaprte zanke: ključne razlike, delovanje, prednosti in aplikacije

Sistemi z odprto in zaprto zanko pojasnjujejo, kako se sistem odzove, ko mu daste vnos.V tem članku boste izvedeli, kaj vsak sistem počne, kako deluje in zakaj so povratne informacije pomembne pri nadzoru rezultatov.Videli boste tudi, kako se njihove komponente in aplikacije razlikujejo.Tako boste lažje razumeli, kje se kateri sistem pogosto uporablja.

Katalog

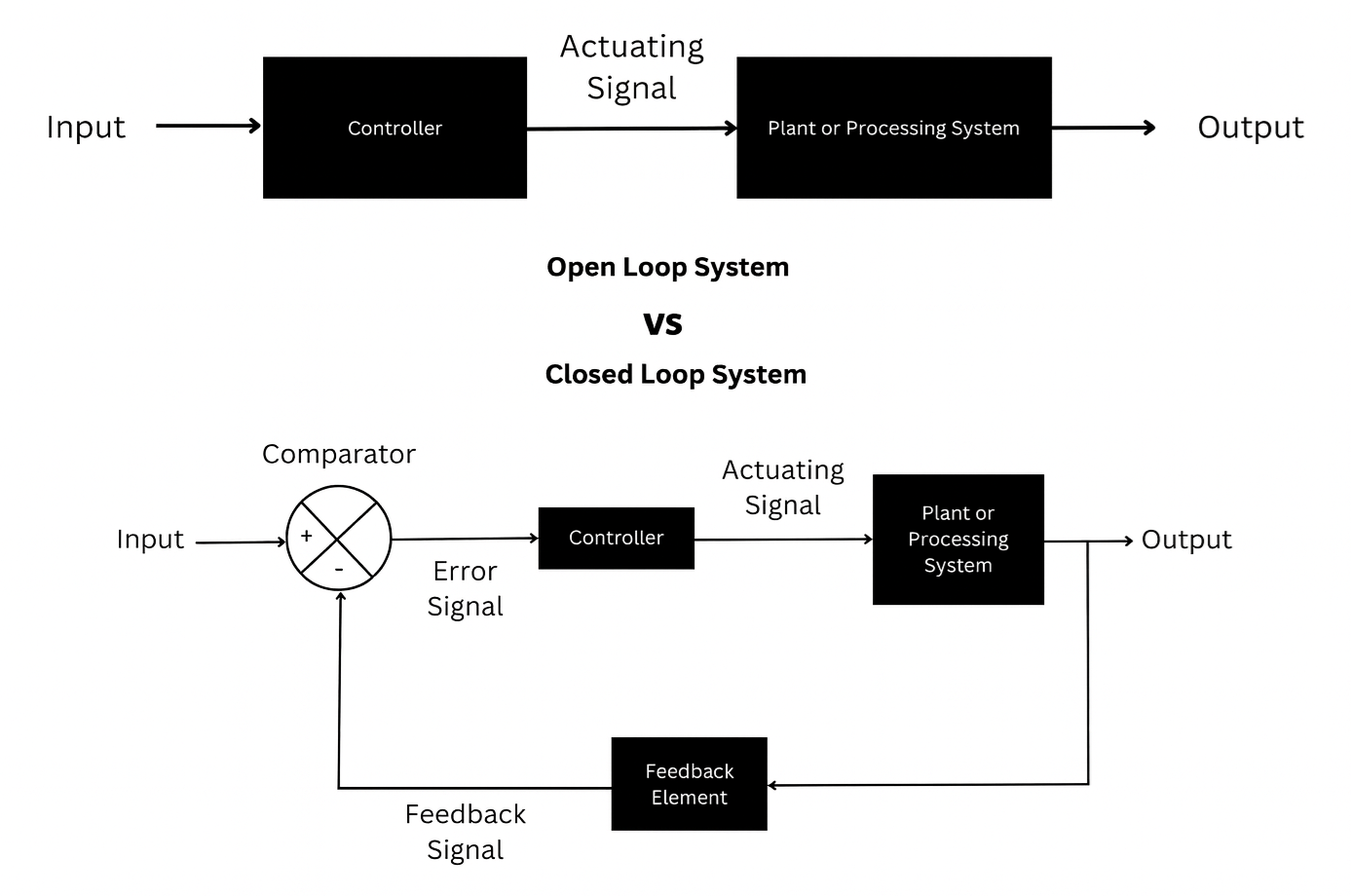

Slika 1. Sistem odprte zanke proti sistemu zaprte zanke

Kaj je sistem odprte zanke?

Sistem z odprto zanko je vrsta krmilnega sistema, v katerem se izhod ne spremlja ali primerja z vhodom.Krmilni ukrep se uporabi izključno na podlagi danega vnosa, ne da bi se upošteval dejanski rezultat, ki ga ustvari sistem.Ker ni povratnega mehanizma, sistem ne more sam zaznati ali popraviti napak.Vsaka sprememba ali motnja neposredno vpliva na izhod brez prilagajanja.Obnašanje sistema je v celoti odvisno od vnaprej določenih nastavitev ali kalibracije.Sisteme krmiljenja z odprto zanko običajno opredeljuje njihova preprostost in pomanjkanje samodejnega odpravljanja napak.

Kaj je sistem z zaprto zanko?

Sistem z zaprto zanko je nadzorni sistem, ki stalno primerja dejanski izhod z želenim vhodom s pomočjo povratne informacije.Razlika med vhodom in izhodom, imenovana signal napake, določa krmilno dejanje.Ta primerjava na podlagi povratnih informacij omogoča sistemu, da se samodejno odzove na odstopanja.Krmilnik prilagodi svoj izhod, da zmanjša ali odpravi napako.Posledično sistem ohranja tesnejšo usklajenost z želeno zmogljivostjo.Sistemi z zaprto zanko so opredeljeni z njihovo sposobnostjo samoregulacije s povratnimi informacijami.

Komponente sistema odprte zanke v primerjavi z zaprto zanko

Komponenta	Odprta zanka Sistem	Zaprto Sistem zanke
Vnos / Referenčni signal	Uporablja vnos za začetek delovanja, vendar se ne primerja z izhodom.	Uporablja vnos ki se nenehno primerja z dejansko proizvodnjo.
Krmilnik	Pošlje fiksno nadzorno dejanje, ki temelji samo na vnosu.	Prilagaja nenehno nadzorovati delovanje na podlagi povratnih informacij.
Aktuator / Nadzorni element	Deluje po ukazu krmilnika brez preverjanja.	Spremeni svojo ukrepanje na podlagi povratnih informacij iz sistema.
Izhod / Proces	Izhod je proizvedeno, vendar ne izmerjeno ali popravljeno.	Izhod je spremljati in popravljati, da ustreza želeni vrednosti.
senzor / Merilna naprava	Noben senzor ni uporablja za merjenje proizvodnje.	Senzorji izmeri izhod in pošlje podatke krmilniku.
Povratne informacije Pot / primerjalnik	Brez povratnih informacij primerjava poti ali napake.	Pot povratne informacije in primerjalnik sta bistvena za odkrivanje napak.

Kako deluje sistem odprte in zaprte zanke?

Sistem odprte zanke

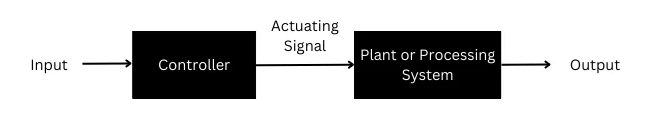

Slika 2. Blokovni diagram odprtozančnega sistema

Sistem z odprto zanko deluje tako, da obdela vhodni signal brez preverjanja nastalega izhoda.Kot je prikazano na sliki, se vhod nanaša neposredno na krmilnik, ki generira prožilni signal.Ta sprožilni signal se pošlje obratu ali predelovalnemu sistemu, da proizvede rezultat.Izhod se premakne samo naprej in se v nobeni obliki ne vrne krmilniku.Ker ni povratne poti, krmilnik nima informacij o dejanskem izhodu.Sistem zaključi svoje delovanje, ko je rezultat proizveden, ne glede na to, ali se ujema z načrtovanim rezultatom.

Sistem zaprte zanke

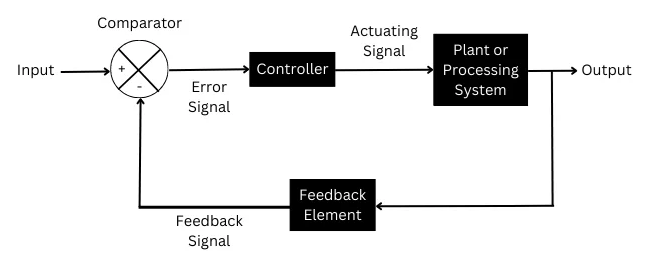

Slika 3. Blok diagram sistema z zaprto zanko

Sistem z zaprto zanko deluje tako, da nenehno primerja izhod z vhodom za nadzor odziva sistema.Na sliki je vhod najprej poslan v primerjalnik, kjer se primerja s povratnim signalom iz izhoda.Ta primerjalnik ustvari signal napake, ki predstavlja razliko med želenim vhodom in dejanskim izhodom.Signal napake se nato pošlje krmilniku, ki generira ustrezen prožilni signal.Ta sprožilni signal poganja obrat ali sistem za obdelavo, da proizvede rezultat.Izhod se prek povratnega elementa vrne nazaj v primerjalnik in tvori popolno zanko, ki omogoča neprekinjeno prilagajanje.

Uporaba sistema odprte zanke proti sistemu zaprte zanke

Aplikacija Območje	Odprta zanka Sistem	Zaprto Sistem zanke
Gospodinjstvo Aparati	Pranje stroji (na osnovi časovnika): delujejo določen čas brez preverjanja izhoda.	Termostati v klimatskih napravah in hladilnikih: Prilagodite temperaturo s pomočjo povratne informacije.
Ogrevanje in Kuhanje	Mikrovalovna pečica pečice (časovno krmiljene): Segrevanje je odvisno samo od prednastavljenega časa.	Temperaturno nadzorovana pečice: Regulirajte toploto s senzorji.
Promet in Prevozništvo	Določen čas semaforji: spremenite signale glede na vnaprej nastavljen čas.	Križarjenje nadzorni sistemi: Ohranjanje hitrosti vozila z uporabo povratnih informacij.
Industrijski Stroji	Tekoči trak pasovi: Tecite s konstantno hitrostjo brez spremljanja obremenitve.	Industrijski nadzor hitrosti motorja: ohranja hitrost pri različnih obremenitvah.
Moč in Električni sistemi	Osnovna baterija polnilniki: napajajo fiksno napetost ali tok.	Samodejno napetostni regulatorji (AVR): Ohranjajo stabilno izhodno napetost.
Avtomatizacija in Nadzor	Na podlagi časovnika namakalni sistemi: delujejo vnaprej nastavljeno trajanje.	Na osnovi PLC-ja sistemi za nadzor procesov: Prilagodite delovanje s povratnimi informacijami senzorjev.
Robotika in Nadzor gibanja	Enostavno ponavljajoči se stroji: izvajajte fiksne gibe.	Servo motorji in robotske roke: Natančen nadzor položaja in hitrosti.
Tekočina in Nadzor ravni	Ročna voda črpalke: delujejo brez zaznavanja nivoja.	Samodejno krmilniki nivoja vode: zagon in zaustavitev črpalk na podlagi povratnih informacij.

Prednosti odprtozančnega in zaprtozančnega sistema

Prednosti odprtozančnega sistema

• Enostavna oblika in enostavno razumevanje

• Nizki stroški zaradi manj komponent

• Hiter odzivni čas

• Enostavna konstrukcija in vzdrževanje

• Senzorji ali povratni elementi niso potrebni

• Stabilno delovanje brez nihanj, povzročenih s povratnimi informacijami

• Idealen za fiksne in predvidljive pogoje delovanja

Prednosti sistema z zaprto zanko

• Visoka natančnost zaradi stalne povratne informacije

• Samodejno odkrivanje in odpravljanje napak

• Manj pod vplivom zunanjih motenj

• Boljša zmogljivost pri različnih pogojih obremenitve

• Izboljšana zanesljivost in doslednost

• Sposobnost stabilizacije nestabilnih procesov

• Primerno za kompleksne in natančne aplikacije

Slabosti odprtozančnih in zaprtozančnih sistemov

Slabosti odprtozančnega sistema

• Ni povratnih informacij, zato napak ni mogoče popraviti

• Manjša natančnost kot sistemi z zaprto zanko

• Zelo občutljiv na motnje in spremembe parametrov

• Izhod je v celoti odvisen od kalibracije

• Slaba prilagodljivost spreminjajočim se razmeram

• Ni primeren za kompleksno ali natančno krmiljenje

Slabosti sistema z zaprto zanko

• Kompleksnejša zasnova in izvedba

• Višji stroški zaradi senzorjev in povratnih komponent

• Zahteva redno vzdrževanje in kalibracijo

• Počasnejši odziv zaradi obdelave povratnih informacij

• Nevarnost nestabilnosti ali nihanj, če je slabo zasnovan

• Okvara povratnih elementov lahko vpliva na delovanje sistema

Sistem z odprto zanko proti sistemu z zaprto zanko

Parameter	Odprta zanka Sistem	Zaprto Sistem zanke
Povratne informacije Prisotnost	Brez povratnih informacij pot se uporablja.	Pot povratne informacije je pomemben del sistema.
Nadzor Akcija	Nadzorni ukrep odvisno samo od vhodnega signala.	Nadzor dejanje je odvisno od napake med vhodom in izhodom.
Napaka Popravek	Napake ne morejo samodejno zazna ali popravi.	Napake so nenehno odkrivati in popravljati.
Natančnost	Nizka natančnost zaradi odsotnosti povratne informacije.	Visoka natančnost zaradi neprekinjenega povratnega nadzora.
Kompleksnost	Preprost sistem strukturo in oblikovanje.	Bolj zapleteno zaradi senzorjev in povratnih vezij.
Stabilnost	Seveda stabilen pri določenih pogojih.	Stabilnost odvisno od pravilne zasnove povratnih informacij.
Odzivni čas	Hitreje odgovor, ker obdelava povratnih informacij ni vključena.	Rahlo počasnejši zaradi povratnih informacij in postopka primerjave.
Motnja Ravnanje	Zelo pod vplivom zunanjih motenj.	Manj prizadeti saj povratna informacija kompenzira motnje.
Zanesljivost	Manj zanesljiv ko se spremenijo delovni pogoji.	Bolj zanesljiv pod različnimi pogoji.
Senzor Zahteva	Senzorji so ni potrebno.	Senzorji so potreben za merjenje proizvodnje.
Vzdrževanje	Enostavno vzdrževanje zaradi enostavne strukture.	Zahteva redno vzdrževanje in kalibracija.
Prilagodljivost	Ubogi prilagodljivost obremenitvam ali spremembam okolja.	visoko prilagodljivost spremembam in motnjam.

Zaključek

Sistemi z odprto zanko so preprosti in poceni, vendar ne morejo popraviti napak, ker ne uporabljajo povratnih informacij.Sistemi z zaprto zanko uporabljajo povratne informacije za prilagajanje izhoda, zaradi česar so bolj natančni in zanesljivi.Razlike v komponentah, delovanju, prednostih in omejitvah poudarjajo, kako povratne informacije vplivajo na obnašanje sistema.Izbira med temi sistemi je odvisna od zahtevane natančnosti, kompleksnosti, stroškov in delovnih pogojev.
