PC817 OPTOOCOUPLER: Funkcionalnost in sodobne aplikacije

Opto -ulzerji, tako kot PC817, so osnovne komponente, ki omogočajo električno izolacijo med različnimi odseki vezja, hkrati pa ohranjajo brezhibno komunikacijo.Z uporabo notranjega LED in fototransistorja PC817 pretvori električne signale v svetlobo in nazaj, tako da zagotovi, da vhodna in izhodna vezja ostanejo izolirana.Ta izolacija je večinoma dragocena pri zaščiti občutljivih komponent pred visokimi napetostmi in električnim hrupom, zaradi česar je PC817 vsestranska rešitev za aplikacije, ki segajo od industrijske avtomatizacije do gospodinjske elektronike.

Katalog

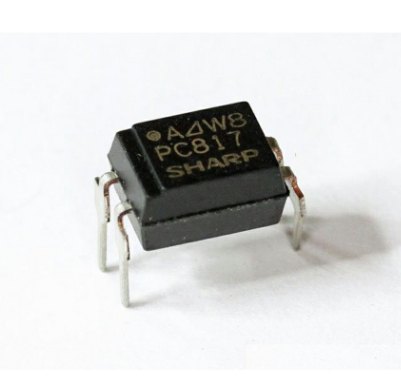

Kaj točno je PC817 OPTOCOUPLER?

The PC817 OptoCouler je občutljiva, a robustna naprava, ki je zasnovana tako, da ponuja električno izolacijo med dvema ločenima tokokrogoma.Ta ločitev dosežemo z domiselnim notranjim mehanizmom, ki vključuje tako infrardečo LED kot fototransistor.Te komponente so priročno nameščene v kompaktnem štiri-pinskem integriranem vezju (IC).Ko se uporabi vhodna napetost, infrardeča LED oddaja svetlobo, ki jo fototransistor pozneje zazna na izhodnem koncu.Z zmogljivostjo za upravljanje največjega izhodnega toka 50mA in vhodno napetostjo 30 V se PC817 izkaže za zelo vsestransko, zlasti v okoljih, ki jih mučijo znatni električni hrup ali ekstremne temperature.

Opto -ulmerji, kot je PC817, najdejo svoje mesto v številnih sodobnih elektronskih aplikacijah, vključno z regulacijo napajanja, motoričnim nadzorom in podatkovnimi komunikacijskimi vmesniki.Njihova glavna funkcija je zaščititi sisteme, ki prejemajo signal iz visokih napetosti, s čimer ohranjajo operativno varnost in celovitost.V nastavitvah, obremenjenih z velikim električnim hrupom, kot so industrijski sistemi za avtomatizacijo ali avtomobilska elektronika, PC817 izstopa z ohranjanjem čistosti signala in zmanjšanjem motenj.Te optookulce imate raje v takšnih scenarijih zaradi njihove strokovnosti pri ohranjanju zvestobe signala zaradi morebitnih motenj.Ta metoda odpravlja nevarnost neposredne električne povezave med visokimi in nizkonapetostnimi odseki in tako ščiti občutljive komponente.

PC817 je zasnovan tako, da prikazuje dosledno zanesljivost tako v nabrežnih zunanjih instalacijah kot v zahtevnih notranjih okoljih.Njeni notranji elementi so zgrajeni tako, da trpijo tako težke pogoje, hkrati pa ohranjajo operativno stabilnost.Te značilnosti PC817 predstavljajo kot idealno izbiro za vesoljske, vojaške in zunanje industrijske aplikacije, kjer sta trajnost in odpornost resna.

PC817 OPTOOCOULER OPERATIJA

PC817 OptoCoupler je integracija infrardeče LED in fototransistor znotraj enega paketa.Ko se nanese vhodna napetost, infrardeča LED oddaja žarek svetlobe, ki prečka vrzel za osvetlitev fototransistorja na nasprotni strani.Kot odgovor na svetlobo ta fototransistor ustvari tok, ki nato deluje kot vhod za druge dele vezja.Pogosto lahko najdete uteho, če veste, da ta preprost mehanizem zagotavlja brezhiben prenos signala.

Izolacija signala

Ena izjemna značilnost PC817 je njegova vloga pri prenosu električnih signalov med dvema vezjem, ki morata ostati osamljeni.Ta izolacija postane zelo dragocena v scenarijih, kjer je nadzor nad visokimi napetostnimi stopnjami potrebno brez vzpostavitve neposredne povezave.Z ohranjanjem ločenih vhodnih in izhodnih tokokrogov OptoOupler preprečuje, da bi se kakršna koli nihanja napetosti ali trni prekrižali in potencialno poškodovali občutljivo izhodno stran.Na poljih motoričnih kontrol, napajalnikov in sistemov za avtomatizacijo je to načelo pogosto uporabljeno za doseganje varnosti in zanesljivosti.

Uporaba v krmilnikih motorja

V sistemih za nadzor motorjev PC817 OptoCoupler služi kot Linchpin.Upravlja preklopne ukrepe znotraj tokokrogov, ki poganjajo motorje, in zagotavlja, da krmilni signali ostanejo električno izolirani iz odsekov z visoko močjo.Ta praksa je ključnega pomena za ohranjanje električnega hrupa zaradi blata krmilnih signalov, s čimer utrdi stabilnost sistema.

Uporaba v napajalnikih

PC817 OptoCouplers so vidni v napajalnih vezjih, zlasti znotraj povratnih in kontrolnih zank.V napajanju v stikalnem načinu (SMPS) OptoOupler prenaša izhodno stanje nazaj na centralni krmilnik in s tem ohrani varnost in celovitost naprave.Izkušnje so pokazale, da se takšna izolacija uporablja tako za zaščito kot za dolgo življenjsko dobo naprave.

Izvajanje sistemov za avtomatizacijo

Sistemi za avtomatizacijo neizmerno koristijo od zmogljivosti PC817 za prenos signalov čez izolirane meje.Ta funkcija je ključna v programirljivih logičnih krmilnikih (PLC) in različnih nastavitvah industrijske avtomatizacije, kjer morajo senzorji in aktuatorji medsebojno vplivati ​​brez medsebojnih motenj.Redno lahko uporabljate opto -ulzerje za zaščito občutljivih kontrolnih vezij, s poudarkom na vrednosti izolacije v zapletenih sistemih.

PC817 dolgoročna uporaba v vezju

Za varovanje dolgoročne funkcionalnosti opto-lova PC817 v vašem vezju je želeti pridno upravljati IR LED tok in delovno temperaturo.Premišljeno upoštevanje teh vidikov lahko močno podaljša življenjsko dobo in zanesljivost naprave.

Potrebno je vzdrževanje IR LED toka pod 50mA.Za dosego tega uporabite upor, ki omejuje tok.Točno vrednost upora je treba izračunati z uporabo Ohmovega zakona (v = IR), če upoštevate vašo napajalno napetost in želeni tok.Pravilni izračun preprečuje pretik toka, kar zagotavlja, da IR LED ohrani svojo optimalno funkcionalnost v dolgem trajanju.Pogosto lahko opazite, da lahko delovanje IR LED pri tokovih nižji od 50mA, približno 20-30mA pa lahko znatno podaljša življenjsko dobo komponente, ne da bi to vplivalo na uspešnost.Ta prilagoditev uvaja varnostni medpomnilnik, ki predstavlja razlike v pogojih vezja in neskladja proizvodnje.

Zanesljivo delovanje PC817 je pomembno odvisno od vzdrževanja optimalnega temperaturnega območja.Deluje učinkovito med -30 ° C in 100 ° C.Če presežete te meje, lahko povzroči toplotni stres, kar povzroči potencialno okvaro naprave.V praktičnih scenarijih ohranjanje temperatur v okolicih v tem območju zagotavlja stabilnost in zanesljivost opto -up.Na primer, integracija toplotnih toplotnih umivalnikov ali hladilnih mehanizmov v visokotemperaturnih pogojih pomaga pri upravljanju odvečne toplote in ohranja celovitost PC817, kar preprečuje prezgodnjo obrabo.Uporaba rednih praks spremljanja in izvajanje napak za nihanje temperature so pokazali pozitivne rezultate v različnih aplikacijah.Z uporabo temperaturnih senzorjev in kontrolnih sistemov se lahko delovne pogoje dinamično prilagodi, da se ohranijo priporočeni razpon, kar blaži tveganja, povezana s temperaturnimi skrajnostmi.

Aplikacije PC817 OptoCoUpler

PC817 OptoCouler najde svoje mesto v nešteto aplikacijah, pri čemer vsaka izkoristi svojo edinstveno sposobnost zagotavljanja električne izolacije in ublažitve motenj.

Preklop napajalnikov

PC817 OptoCouplers so osnovni za preklapljanje napajalnikov, kjer izolirajo krmilne tokokroge iz visokih napetostnih ravni.Ta praksa povečuje zanesljivost in varnost med pretvorbo moči.Za ublažitev napetostnih konic se lahko zanesete na opto -uplete, ki spodbujajo trajnost in trdnost teh enot za napajanje.

Izolirani prenos signala

V industrijskih nastavitvah je električni hrup stalen izziv za prenos signala.PC817 Opto -overjeva izolira in ščita, občutljiva regulacijska vezja iz tega hrupa, kar ohranja jasnost signala.Obsežno testiranje zagotavlja, da komunikacija naprave ostane brez motenj, tudi v najbolj neugodnih pogojih.

Nadzor motorja

Motorji ustvarjajo visokonapetostne prehodne prehode, ki ogrožajo kontrolno elektroniko.PC817 OptoCoupler ponuja pufer, ki izolira ta vezja iz tako škodljivih učinkov.Praktične aplikacije razkrivajo, da ta izolacija znatno zmanjša okvare sistema, optimizira učinkovitost motorja in zanesljivost.

Vmesniki mikrokontrolerjev

Povezava mikrokontrolerjev z zunanjimi napravami zahteva močno izolacijo, da prepreči škodo zaradi odstopanj napetosti.V tej vlogi se odlikuje PC817 OptoCoiller.Razvijalci izkoristijo to funkcijo, da izboljšajo dolgo življenjsko dobo in funkcionalnost sistemov mikrokontrolerjev, pri čemer se osredotočajo na gladko integracijo in učinkovito upravljanje napak.

Zvočna oprema

Za zvočne aplikacije je za vrhunsko kakovost zvoka potrebno vzdrževanje neokrnjenih signalov brez motenj.PC817 OptoCoilrer pomaga z izolacijo različnih delov zvočne opreme, kar zmanjšuje motnje hrupa.Te optoorelce lahko pogosto uporabite za podpiranje zvestobe zvoka, zlasti v okolju, napolnjenih s hrupom.

Medicinske pripomočke

V medicinskih pripomočkih so večinoma za spremljanje, varnost in zanesljivost pacientov nevarni.PC817 Opto -oUpler zagotavlja varen in izoliran prenos signala, kar preprečuje električne nevarnosti za bolnike.Te sisteme lahko natančno preizkusite tako, da izpolnjujejo stroge varnostne standarde, pri čemer se zanašajo na opto -uplete, da presežejo te zahteve.

Podatkovna komunikacija

Ohranjanje celovitosti podatkov v komunikacijskih sistemih vključuje upravljanje električnih motenj in napetosti.PC817 OptoCoilrer izolira komunikacijska vezja, ki varujejo proti tem vprašanjem.Strokovnjaki za telekomunikacije izvajajo te izolatorje za izboljšanje odpornosti in uspešnosti omrežja.

Sistemi za upravljanje baterij

Porast obnovljive energije poudarja potrebo po učinkovitih sistemih za upravljanje baterij.Znotraj teh sistemov PC817 OptoCoupler Shield Electronic Controls iz škodljivih napetostnih naletov in električnega hrupa.Obnovljiva energija vključuje te optokompleterje za izboljšanje varnosti in učinkovitosti baterijskih sistemov, kar pomaga pri trajnostnem upravljanju energetskih virov.

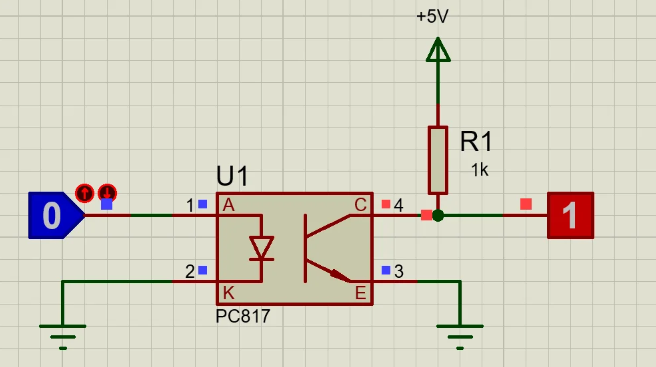

Vezje diagram PC817 IC OptoCoiller

V začetnih nastavitvah, ki vsebujejo PC817 IC OptoCoupler, LED poganja 9V baterijo, moderira z 10K uporom in nadzoruje s stikalom.Ko se IR LED aktivira, spodbudi fototransistor znotraj opto -uprja in sproži mehanizem preklopa za povezane naprave, kot so releji ali druge elektronske komponente.Optocouplers igrajo glavno vlogo pri ločevanju različnih odsekov vezja.Ta ločitev služi za zaščito občutljivih delov iz visokonapetostnih prehodnih in hrupa.Pogosto lahko poudarite pomen izbire ustreznih komponent, da se zagotovi trajnost vezja in optimalna funkcija.Na primer, uporaba upora z višjimi stopnjami tolerance lahko upravlja s trenutnimi nihanji, kar nudi boljšo zaščito za LED pred morebitno škodo.

Notranje delovanje PC817 vključuje pretvorbo električnih signalov v svetlobo, ki nato prečka izolacijsko pregrado in se spremeni nazaj v električne signale.Ta metoda olajša prenos signala brez neposredne električne povezljivosti in podpira tudi hitro hitrost preklopa.Industrijski stroji konteksti v glavnem imajo koristi od tokokrogov optokomplerja.Učinkovito izolirajo nizkonapetostne kontrolne tokokroge iz visokonapetostne opreme, kar spodbuja varne in stabilne operacije.Poleg tega dodajanje vlečnega upora fototransistorju pomaga ohranjati stalno izhodno raven med različnimi pogoji.

Za dejanske aplikacije je zaščita infrardeče LED v opto -uldu pred trenutnimi sunki resna.Če dodate skrbno izračunani upor, ki omejuje tok, ki temelji na napetosti naprej in želenega toka, lahko taka tveganja ublaži.Pogosto lahko integrirate dodatne komponente, kot so kondenzatorji za filtriranje hrupa ali zenerjeve diode za regulacijo napetosti, da nadaljnje izboljšate delovanje vezja.Ključno dejavnost je tudi toplotno upravljanje.Prekomerna toplota lahko sčasoma poslabša opto -up in z njimi povezane komponente.Uporaba toplotnih hladilnikov ali zagotavljanje pravilnega prezračevanja lahko ublaži te toplotne težave, kar vodi do povečane zanesljivosti vezja.

Značilnosti PC817 OptoCoUpler

PC817 OptoCouler prikazuje različne atribute, ki izboljšajo njegovo uporabnost v različnih elektronskih aplikacijah.

•Optična izolacija: PC817 uporablja LED skupaj s fototransistorjem, da omogoči prenos signala brez fizičnega stika, kar znatno zmanjša električni hrup in ublaži tveganje za napetost.

•Kompaktna velikost: Zaradi majhnih dimenzij je PC817 v glavnem primeren za vezje z visoko gostoto, ki izpolnjuje zahteve sodobnih, vesoljsko učinkovitih elektronskih modelov.

•Nizka poraba energije: Načrtovano, da bo deloval z minimalno močjo, je PC817 idealen za uporabo v napravah, ki jih poganjajo bateriji, kjer je ohranjanje energije glavna prednostna naloga.

•Visoka izolacijska napetost: PC817, ki je sposoben podpirati visoko izolacijsko napetost, se odlikuje v visokonapetostnih okoljih, kar zagotavlja varnost in močne zmogljivosti.

•Široko temperaturno območje: PC817 deluje zanesljivo v širokem razponu temperatur, od potrošniške elektronike do industrijskih aplikacij, kar kaže na njegovo vsestranskost.

•Hiter odzivni čas: Sposobnost PC817, da hitro obdela signale, je neprecenljiva za aplikacije, kjer je hiter prenos podatkov.

•Vsestranskost: Njegova prilagodljivost za preklapljanje, izoliranje in prestavljanje na ravni omogoča uporabo PC817 v številnih elektronskih sistemih, kar odraža njegovo večnamensko naravo.

•Zanesljivost: PC817 se je izkazal za dosledno trajnost v različnih nastavitvah, ki se je izkazal za zanesljivo za dolgotrajno uporabo v elektronskih vezjih.

•Širok aplikacijski spekter: PC817 najde uporabo v širokem številu industrij, od avtomatizacijskih sistemov do potrošniške elektronike, kar poudarja njegovo sposobnost za izpolnjevanje različnih tehničnih zahtev.

•Stroškovno učinkovit: PC817, ki ponuja proračunsko prijazno alternativo dražjim transformatorjem in izolatorjem, ponuja praktično rešitev, ne da bi pri tem žrtvoval kakovost ali uspešnost.

Zaključek

PC817 OptoCouler ponuja praktično rešitev za vzdrževanje električne izolacije, hkrati pa zagotavlja zanesljiv prenos signala.Njegova sposobnost varovanja vezij zaradi visokonapetostnih tveganj in motenj hrupa je potrebna v širokem razponu aplikacij.Čeprav morda ni primeren za prenos podatkov s hitrim hitrostjo, mu vsestranskost, trajnost in stroškovno učinkovitost omogočajo izboljšanje varnosti in učinkovitosti različnih elektronskih sistemov.

Pogosto zastavljena vprašanja [FAQ]

1. Katere so tipične aplikacije optoCouplerjev PC817?

PC817 OptoCouplers se znajdejo v širokem številu nastavitev.Pri industrijski avtomatizaciji izboljšujejo imunost hrupa za zapletene stroje, zagotavljajo izolacijo signala za zaščito občutljivih vezij in olajšanje napetosti nadzorovanega preklopa za upravljanje različnih operativnih stanj.V telekomunikacijah zagotavljajo prenos kristalno čistega signala kljub kakršnemu koli električnemu hrupu, dejavniku, ki vzdržuje brezhibno komunikacijo.Medicinski pripomočki imajo koristi od PC817 za varno izolacijo med opremo, povezano s pacientom, in drugimi vezji, ki dajejo prednost varnosti pacientov.V svetu avtomobilske elektronike so ti opto -uri predvsem za izoliranje krmilnih signalov, s čimer povečajo varnost in zanesljivost sistema.Nazadnje so v potrošniški elektroniki osnovni za upravljanje električne energije in izboljšanje odzivnosti vašega vmesnika.

2. Kolikšna je največja izolacijska napetost PC817 OptoCouplerja?

Največja izolacijska napetost PC817 opto -ulčkov je odvisna od posebnih podrobnosti modela.Običajno so te naprave ocenjene tako, da zdržijo izolacijske napetosti od nekaj sto do nekaj tisoč voltov.Ta odpornost na visokonapetostne pogoje je dinamična za varno delovanje v visokonapetostnih okoljih, ki varujejo občutljive komponente pred potencialnimi električnimi sunki.

3. Ali so PC817 OptoCouplers Polarnost občutljivi?

PC817 Opto-ulzerji niso sami po sebi občutljivi na polarnost.Vendar je po pravilni konfiguraciji pinout nujno za pravilno delovanje.Za dosego optimalne funkcionalnosti je potrebno pravilno povezavo med anodo in katodo LED dela ter tranzistorsko stranjo.Upoštevanje konvencij ožičenja pridno preprečuje negovanje in spodbuja dolgo življenjsko dobo in učinkovitost elektronskih sistemov.

4. Kako PC817 Opto -ulper vpliva na celovitost signala?

Vzdrževanje celovitosti signala je ključna funkcija opto -ulčkov PC817, zlasti v nastavitvah, ki so napolnjene z električnim hrupom in nihanji.Z zagotavljanjem galvanske izolacije med vhodom in izhodom te naprave učinkovito zmanjšujejo motnje in s tem ohranijo čistost signala.Ta atribut je potreben za sisteme, ki zahtevajo visoko natančnost in zanesljivost, kar zagotavlja, da poslani signal ostane neopazen in natančen.

5. Katere dejavnike je treba upoštevati pri izbiri OptoCouplerja PC817?

Pri izbiri opto-couplerja PC817 se več premislekov pojavi v izolacijski napetosti, ki ustreza vhodni-izhodiščni napetosti, ki ustreza napetostnim tolerancam glede na potrebe vaše aplikacije.Zagotavljanje, da lahko naprava prenese dovolj toka za zahteve vašega sistema.Izbira naprave, ki ustreza zahtevam hitrosti vašega sistema.Zagotavljanje zanesljivega delovanja v različnih okoljskih pogojih.
