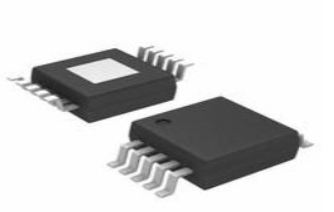

PCA9615 I2C Bus Buffer: Pinout, specifikacije, aplikacije in podatkovni list

V današnjem hitrem svetu oblikovanja elektronike je ohranjanje zanesljive komunikacije med komponentami resno, zlasti v električno hrupnih okoljih.PCA9615, dvokanalni diferencial I2C-BUS, zasnovan za delovanje hitrega mode Plus (FM+), ponuja rešitev z izboljšanjem celovitosti podatkov in podpiranjem funkcionalnosti vroče zamenjave.Ta članek raziskuje podatkovni list, pinout, aplikacije in konfiguracije vezja PCA9615.Ob poglobljenih tehničnih vpogledih in dejanskih primerih vas vodi, kako izkoristiti PCA9615 za optimizacijo zmogljivosti v njihovih modelih.

Katalog

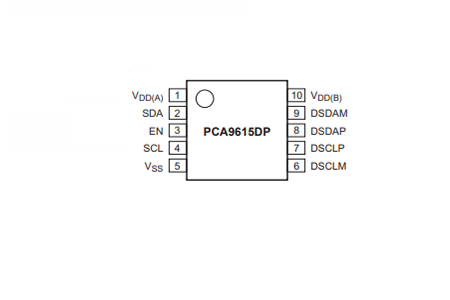

Pinout PCA9615

CAD model PCA9615

Simbol

Odtis

Pregled PCA9615

ThePCA9615 Služi kot sestavni medpomnilnik za komunikacijo SMBU/I2C-BUS, kar bistveno izboljšuje prenos podatkov v električno hrupnem okolju.Z uporabo diferencialne fizične plasti (DI2C), ki ohranja preglednost protokolskega sloja, smiselno ublaži korupcijo podatkov.Ta sposobnost zagotavlja zanesljivo komunikacijo v različnih aplikacijah, vključno z industrijsko avtomatizacijo, avtomobilskimi sistemi in zapletenimi medsebojno povezanimi napravami.

PCA9615 je opremljen z dvema eno-končnima diferencialnima gonilnima kanalama, prilagojenih liniji SCL.Razširi razpon in hitrost signalov SMBUS/I2C.Ohranja celovitost signala.PCA9615 s pretvorbo enojnih signalov v diferencialne signale učinkovito zmanjšuje elektromagnetne motnje (EMI) in Crosstalk, ki prevladujeta v okoljih z visokim hrupom.

Diferencialna signalizacija v PCA9615 ponuja številne prednosti in nudi vrhunsko zavrnitev hrupa v primerjavi z enomeseljenimi signali.Predvsem koristno v industrijskih in avtomobilskih nastavitvah, kjer električni hrup ogroža celovitost podatkov.Podpira daljše dolžine kabla in višje stopnje podatkov.Omogoča bolj prilagodljive zasnove sistema.V dejanskih aplikacijah se PCA9615 brezhibno integrira v sisteme, ki zahtevajo močno komunikacijo na podaljšanih razdaljah.Diferencialna signalizacija zagotavlja zanesljiv prenos podatkov senzorjev med komponentami, kot je krmilna enota motorja, in različnimi senzorji, razpršenimi po vozilu.PCA9615 vzdržuje jasno komunikacijo med več krmilniki in terenskimi napravami, ki se nahajajo v velikem proizvodnem dnu.

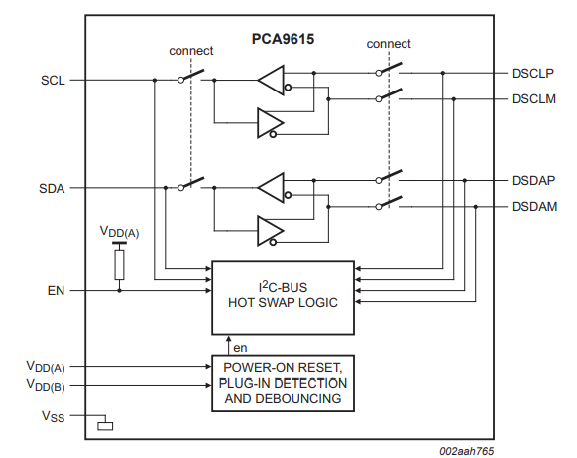

Blok diagram PCA9615

Tehnične specifikacije

Tu je oblika tabele s tehničnimi specifikacijami, atributi in parametri NXP USA Inc. PCA9615DPJ , skupaj z deli s podobnimi specifikacijami.

Tip	Parameter
Tovarna Čas svinca	7 Tedni
Pritrditev Tip	Površina Monta
Paket / Primer	10-tfSop, 10-msop (0,118, 3,00 mm širine)
Površina Monta	DA
Delovanje Temperatura	-40 ° C. ~ 85 ° C.
Embalaža	Trak & Kolut (TR)
Objavljeno	2010
Del Status	Aktivno
Vlaga Raven občutljivosti (MSL)	1 (Neomejeno)
Številka odpovedi	10
Tip	HAMBER, Prenašanje
Prijave	I2c
Napetost - dobava	2.3V ~ 5.5V
Terminal Položaj	Dvojno
Terminal Obliko	Galeb Krilo
Vrh Reflow Temperatura (CEL)	Ne Določeno
Številka funkcij	1
Oskrba Napetost	3.3V
Terminal Nagib	0,5 mm
Čas@Peak Reflow Temperaturo-Max (-e)	Ne Določeno
Baza Številka dela	PCA9615
Izhod	2-žica Avtobus
Zatič Štetje	10
JESD-30 Koda	S-PDSO-G10
Številka kanalov	2
Tok - dobava	16 μA
Vnos	2-žica Avtobus
Podatki Hitrost (max)	400kHz
Oskrba Napetost1-nom	5V
Kapacitivnost - vhod	7pf
Dolžina	3 mm
Višina Sedeč (max)	1.1 mm
Širina	3 mm
Rohs Status	ROHS3 Skladno

Ključne funkcije in prednosti

Funkcionalnost vroče zamenjave

Zasnova PCA9615 vključuje robustno zmogljivost za vročo zamenjavo, ki omogoča povezavo in odklop modulov, ne da bi povzročil prekinitve pretoka podatkov.Ta funkcija je še posebej ugodna v zapletenih sistemih, kjer prevladujeta čas in zanesljivost, na primer v telekomunikacijskih in podatkovnih centrih.Z omogočanjem brezhibnega nadomeščanja in širitve modula funkcija vroče zamenjave zagotavlja dosledno zmogljivost sistema in minimalne izpade, kar ustreza vedno prisotni potrebi po stabilnosti in učinkovitosti v tako zahtevnih okoljih.

• EN vhod signala: Vhod signala EN (omogoči) ima odločilno vlogo pri upravljanju postopka vroče zamenjave.Ko je priključen nov modul, signal EN zagotavlja, da se postopek izvaja na urejen način.Ta mehanizem preprečuje komunikacijske napake, ki bi se lahko pojavile, če bi moduli dodali ali odstranili poljubno.V mnogih praktičnih aplikacijah natančno upravljanje signala podpira celovitost podatkov, ki je še posebej dragocena v okoljih, kjer je izguba podatkov nesprejemljiva in so vložki visoki.

Zaznavanje notranjega avtobusa

Mehanizem za odkrivanje notranjega vodila še poveča funkcijo vročega zamenjave z zagotavljanjem, da se priključki vzpostavijo le, če je vodilo v prostem teku.Ta funkcija pomaga preprečiti potencialne trke podatkov in korupcijo, s čimer se varuje natančnost posredovanih informacij.Zaznavanje prostega časa avtobusa deluje pregledno in deluje zakulisje, da bi zagotovilo stabilno komunikacijsko okolje tudi v dinamičnih pogojih.

• Sistemske zaščite: Prepletanje teh komponent v PCA9615 prikazuje, kako sodobna tehnologija združuje več slojev zaščitnih ukrepov, da se zagotovi tako operativna učinkovitost kot varnost podatkov.Harmonična koordinacija med vhodom signala EN in zaznavanjem v prostem teku je temelj zanesljivega vročega menjanja v nevarnih sistemih.Ti elementi skupaj prispevajo k prožnemu in zanesljivemu sistemu, ki obravnavajo natančne potrebe okolja z visokimi vložki z natančnostjo in skrbnostjo.

PCA9615 UPORABE

PCA9615 predstavlja vsestranske rešitve za nešteto tehničnih ovir, ki obravnavajo razlike posebnih aplikacij.Sem spadajo spremljanje oddaljenih senzorjev v hrupnem okolju, upravljanje napajalnikov, nagnjenih k visokim motnjam, povezovanje avtobusov I2C med različnimi vrstami opreme in nadzor zapletenih industrijskih sistemov, kot so razsvetljava, ogrevanje in hlajenje.

Nadzor na daljavo senzorjev

V okoljih, ki so napolnjene s hrupom, se lahko zanesljivost senzorskih podatkov poslabša.PCA9615 podpira trdno komunikacijo med oddaljenimi senzorji in prevladujočimi procesnimi enotami.Primeri uporabe, kot so industrijska avtomatizacija in postaje za spremljanje okolja, intenzivno ponazarjajo njegove koristi.Ohranjanje celovitosti podatkov postane manj igra na srečo, podobno kot metodologije v telekomunikacijski infrastrukturi, kjer se uporablja signalna zvestoba na dolgih razdaljah.Za učinkovito lajšanje težav, povezanih s hrupom, lahko izkoristite diferencialne signalne tehnike, podobno kot pri PCA9615.

Upravljanje napajanja z visokim motenjem

Izziv Dominion je upravljanje napajalnikov v pogojih z visokimi motnjami.PCA9615 neguje celovitost signala kljub elektromagnetnemu hrupu, pogosta dilema v napajanju z spremenljivimi obremenitvami.Dejanske aplikacije pogosto združujejo PCA9615 s taktiko zaščite in ozemljitve, kar še bolj zmanjšuje motnje.To spominja na prakse vesoljske proizvodnje, kjer so sistemi izdelani za zanesljivo delovanje med opaznim elektronskim hrupom.

Povezovanje avtobusov I2C po različni opremi

Kompleksna integracija sistemov pogosto zahteva povezovanje avtobusov I2C med raznoliko opremo.PCA9615 to povezavo zgladi tako, da razširi komunikacijsko območje in zagotavlja imuniteto na neskladje tal.Na primer, v avtomobilskih okoliščinah premostitev komunikacije v več elektronskih krmilnih enotah (ECU) s PCA9615 ublaži pomisleke, povezane z odmiki tal in celovitostjo signala.Ta vidik prikazuje svojo praktičnost pri usklajevanju različnih elektronskih komponent.

Nadzor industrijskih sistemov

Znotraj industrijskih nastavitev, nadzorovalne sisteme, kot so razsvetljava, ogrevanje in hlajenje, pomenijo natančnost in zanesljivost.Sposobnost PCA9615 za ohranjanje stabilne komunikacije v različnih pogojih dodaja njegovo privlačnost.Upravljanje pametnih stavb odraža pomen doslednega, zanesljivega prenosa podatkov, da se zagotovi energetska učinkovitost in operativno učinkovitost.Tu PCA9615 ponazarja svojo vlogo pri orkestriranju brezhibnega nadzora.

Dolgi I2C teče in več napajalnikov

Komunikacija I2C na dolge razdalje in sistemi z več napajalniki uvajajo edinstvene izzive, predvsem zaradi pomembnih odmikov.PCA9615 ta vprašanja obnaša z uporabo diferencialne signalizacije in varovanjem celovitosti podatkov na podaljšanih razdaljah.Ta strategija je primerljiva s praksami v upravljanju podatkovnih centrov, kjer je ohranjanje kakovosti signala v dolgih raztezkih kablov uporabno za zanesljivost omrežja.Tehnika utrjuje povezavo in zagotavlja zanesljivo komunikacijo v zahtevnih okoljih.

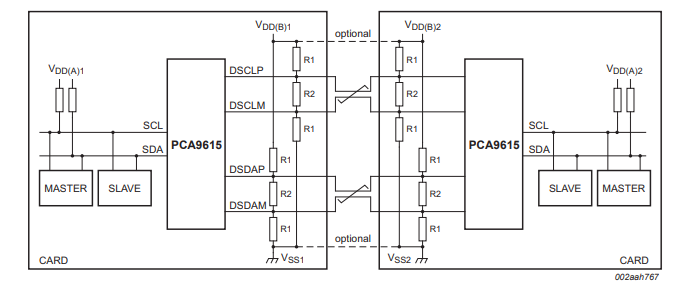

Tipičen diagram uporabe

Diagram vezja PCA9615

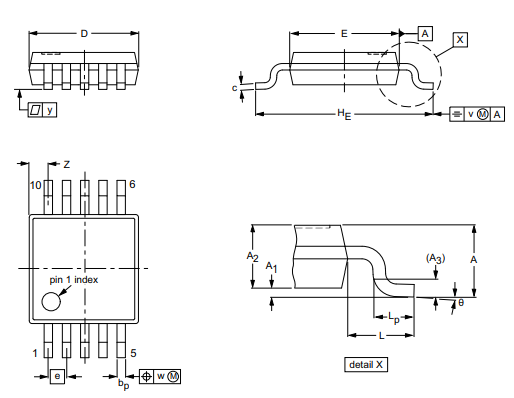

Informacije o paketu

Informacije o proizvajalcu

NXP Semiconductors N.V., pomembna sila v varnih rešitvah za povezljivost, prilagojene vgrajene aplikacije, dosledno spodbuja inovacije v različnih sektorjih, vključno z avtomobilskimi, industrijskimi in IoT, mobilnimi in komunikacijskimi infrastrukturnimi trgi.Njihova nesporna ambicija je ustvariti pametnejše, varnejše in bolje povezane rešitve.

Inovacije v avtomobilskem sektorju

Napredek NXP v avtomobilskem sektorju bistveno izstopa.Njihovi prefinjeni mikrokontrolerji in procesorji so znatno povečali varnost vozil, izboljšane sisteme za zabavo in napredne možnosti avtonomne vožnje.Vključevanje teh tehnologij na visoki ravni obogati gonilno izkušnjo, hkrati pa zagotavlja varnost in učinkovitost vozil.Vodilni proizvajalci avtomobilov, ki vključujejo svoje rešitve, poudarjajo prizadevanje za izpolnjevanje sodobnih zahtev za prevoz.

Industrial & IoT napredek

V industrijskih in IoT prevlade so rešitve NXP spodbudile velike spremembe v tovarniški avtomatizaciji, pametnem merjenju in senzorskih omrežjih.Njihovi izdelki so namenjeni optimizaciji zmogljivosti in zanesljivosti, dinamičnih v industrijskih nastavitvah z visokim stresom.Nenehno izpopolnjevanje in izvajanje njihovih rešitev IoT spodbujajo medsebojno povezane ekosisteme, ki spodbujajo gladko izmenjavo podatkov, učinkovito upravljanje virov in vrhunski operativni nadzor.

Vpliv mobilnega trga

Prisotnost NXP na mobilnem trgu bistveno poveča zasebnost, zagotavlja plačilne mehanizme in olajša interakcije brezkontaktne interakcije.Uporabljajo tehnologijo v bližini poljske komunikacije (NFC), revolucionirajo interakcije med potrošnikom in zagotavljajo hitrejše in varnejše transakcije.Neprekinjene inovacije v tej sferi se osredotočajo na krepitev varnosti podatkov, hkrati pa povečujejo udobje uporabnikov sredi rastoče digitalne pokrajine.

Komunikacijska infrastruktura

V komunikacijski infrastrukturi so za napredovanje omrežnih zmogljivosti potrebne visokozmogljive RF rešitve RF in procesorji.Ti prispevki omogočajo razvoj učinkovitejših in zanesljivih komunikacijskih sistemov, ki so glavni za širitev globalne povezljivosti.Z izboljšanjem učinkovitosti in razširljivosti omrežja NXP podpira infrastrukturo, potrebno za napredek sodobnih komunikacijskih tehnik, kot je 5G.

PDF podatkovnega lista

PCA9615DPJ DATASKEK:

PCA9615DP.PDF

PCA9615DP.PDF
