PIC18F4620 mikrokontroler: funkcije, pinouts in vodnik za podatkovni list

Ta članek se začne z raziskovanjem mikrokontrolerja PIC18F4620, razpravlja o njegovem ravnovesju med računsko močjo in stroškovno učinkovitostjo.Podrobno bomo preučili zmogljivosti mikrokontrolerja, kot sta njegova trajnost in energetska učinkovitost.Ta metoda ne samo, da informacije za vas naredijo bolj relativne, ampak tudi bolj koristne za vas, kar spodbuja globlje spoštovanje tehnologije in motivira nadaljnje raziskovanje vloge PIC18F4620 pri napredovanju tehnologije mikrokontrolerjev.

Katalog

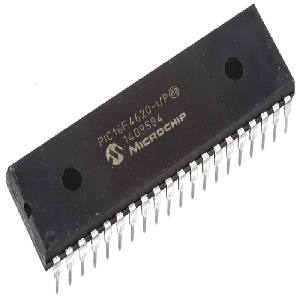

Pregled PIC18F4620

The PIC18F4620 MicroController prikazuje mešanico računske učinkovitosti in stroškovne učinkovitosti, s čimer izkorišča svoj izboljšan pomnilnik programa Flash za vrhunsko vzdržljivost in podaljšano življenjsko dobo.Ta značilnost najde uporabnost v aplikacijah, ki zahtevajo pogoste prepise pomnilnika, kar zagotavlja dolgoročno zanesljivost.Serija PIC18, vključno z PIC18F2525, PIC18F2620, PIC18F4525in PIC18F4620 Modeli so oblikovani za izpolnjevanje potreb visokozmogljivih in občutljivih izvedb.

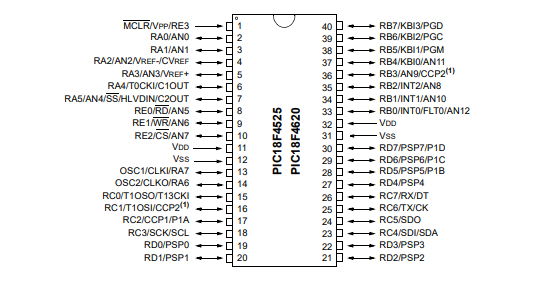

Pinout PIC18F4620

Konfiguracija pin

Moč in zemeljski zatiči

Zahteve glede moči za PIC18F4620 segajo od 2V do 5,5 V, ki jih skrbijo zatiči VDD in VSS.VDD se poveže s pozitivno napajalno napetostjo.VSS je označen za tla.

Postavitev ustreznih kondenzatorjev ločevanja, kot so keramične ali tipi Tantalum, v bližini teh zatičev pomaga pri zmanjševanju hrupa in ohranjanju stabilnega delovanja, stabilna dobava električne energije temelji na skladni zmogljivosti mikrokontrolerja.

Zatiči oscilatorja

Zatiči OSC1 in OSC2 se uporabljajo za priključitev zunanjih kristalov ali resonatorjev, pri čemer ustvarijo signal ure, potreben za delovanje.Izbira vira ure se uporablja, saj vpliva tako na porabo energije kot tudi uspešnost.Izbira ustreznih komponent oscilatorja zagotavlja, da mikrokontroler deluje na želeni frekvenci z minimalnim tresenjem.

Vhodna/izhodna vrata

Mikrokontroler obsega več V/I vhodnih vhodov: Porta, Portb, Portc, Portd in Porte.Vsako vrata, sestavljena iz več zatičev, je mogoče konfigurirati kot vhod ali izhod, odvisno od zahtev glede aplikacije.

Učinkovito uporaba teh vrat lahko racionalizira procese oblikovanja, inicializacija TRIS Registers določa vhodno ali izhodno stanje zatičev za nadzor zunanjih vezij, kot so senzorji, stikala in LED.

Zatiči posebne funkcije

Specifični zatiči so dodeljeni za specializirane funkcije:

Kanali analogne in digitalne pretvorbe (ADC)

Izhodi modulacije v impulzni širini (PWM)

Komunikacijski vmesniki: UART, SPI in I2C

Uporabite te vgrajene periferne naprave, kot so časovniki in komunikacijski moduli, obogatijo modele vezja in povečujejo funkcionalnost.Na primer, uporaba vgrajene komunikacije z UART lahko poenostavi prizadevanja za kodiranje in poveča zanesljivost prenosa podatkov v serijskih komunikacijskih projektih.

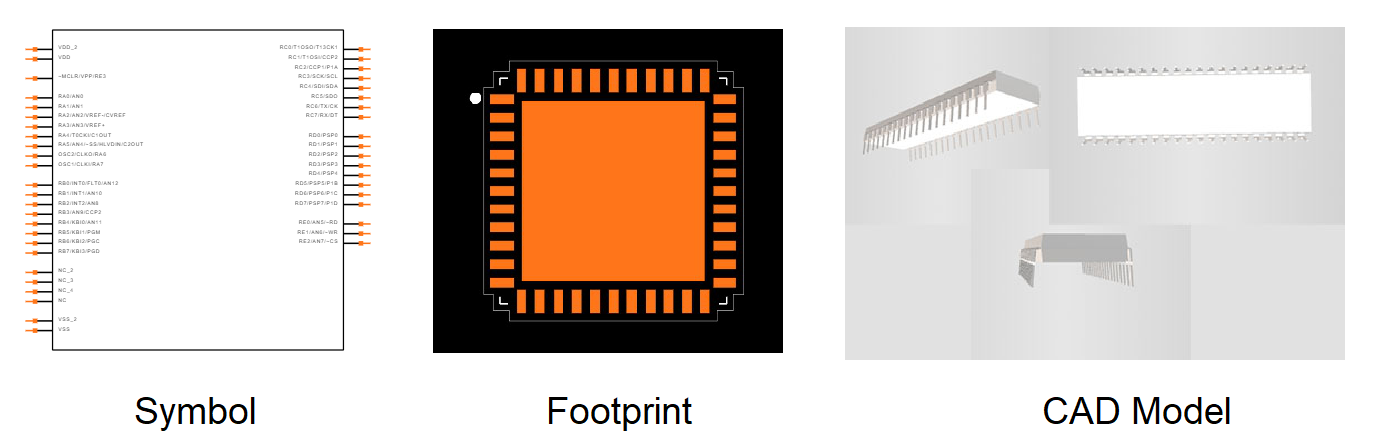

Simbol, simbol, odtis in model PIC18F4620

Simbol PIC18F4620

Simbol PIC18F4620 služi kot grafični prikaz, ki se uporablja v shemah za označevanje komponente in njegovih električnih povezav.Simbol vključuje vse zatiče in njihove določene funkcije, ki omogočajo brezhibno shematično zasnovo.

PIC18F4620 FITPISPPIST

Odtis za PIC18F4620 določa fizično postavitev in velikost komponente na PCB.To vključuje razporeditev in dimenzije blazinic, ki so dobre za varno in zanesljivo spajkanje.

PIC18F4620 CAD model

Model CAD (računalniško podprto oblikovanje) ponuja 3D predstavitev mikrokontrolerja PIC18F4620, ki podrobno opisuje fizične vidike, kot so višina, širina in postavitev pin.Model CAD je ključnega pomena za natančno oblikovanje PCB, kar omogoča natančno namestitev in prostorsko načrtovanje.

Značilnosti PIC18F4620

PIC18F4620 ponuja prilagodljive delovne načine za različne zahteve za varčevanje z močjo in dodaja dotik svoji uporabnosti:

Načini delovanja

Run: Aktivira tako CPU kot periferne naprave, kar zagotavlja takojšnjo odzivnost za aktivne naloge.

IDLE: Onemogoči CPU in hkrati ohranja periferno aktivnost, kot nalašč za scenarije, kjer so procesi v ozadju potrebni pozornost.

Spanje: napaja CPU in periferne naprave, idealno za ohranjanje energije v obdobjih neaktivnosti.

Učinkovitost moči

Ultra-nizko uhajanje vhoda 50NA: To zmanjša nenamerni tok, dejavnik natančnih aplikacij, kjer bi lahko uhajanje ogrozilo delovanje in s podaljšanjem zanesljivosti.

Način zagona: porabi skromno 11 µA, kar odraža njegovo primernost za operacije, ki so občutljive na moč, ki potrebujejo pogosto aktivacijo brez prekomernega vlečenja energije.

Način v prostem teku: nariše zgolj 2,5 µA, koristno za naloge, ki zahtevajo periferno spremljanje, ne da bi zahtevali popolno procesno moč.

Način spanja: Uporablja izjemno nizko 100NA, idealno za aplikacije, kjer je ohranjanje življenjske dobe v dolgih obdobjih neaktivnosti odlično.

Oscilator timer1: deluje pri 900NA s 32 kHz frekvenco, ki ohranja funkcije časovne vodenja z minimalno močjo, kar zagotavlja natančnost časovno odvisnih operacij tudi v stanjih z nizko močjo.

Časovnik WatchDog: porabi 1,4 µA in prispeva k stabilnosti sistema z samodejnim ponastavitvijo mikrokontrolerja, če je zaznana napaka programske opreme ali neodgovorno stanje, kar je zaščita za zanašanje na neprekinjeno storitev.

Aplikacije v vgrajenih sistemih

Uravnoteženje zmogljivosti z porabo energije: Izbira ustreznih načinov na podlagi operativnih potreb lahko podaljša življenjsko dobo baterije v prenosnih napravah.

Natančnost in zanesljivost: Ultra nizki vhodni tok puščanja in učinkoviti oscilatorji zagotavljajo, da sistem ostane natančen in zanesljiv, tudi če deluje v stanjih z nizko močjo.

Prednosti PIC18F4620

Prilagodljivost oscilatorja

Crystal Oscilator: Delovanje do 40 MHz, izboljšano s 4X zaklepanjem za zaklepanje faz (PLL), ponuja izjemno zmogljivost in hitrost, zaradi česar je primerna za aplikacije, kjer je potrebna natančnost.

Načini RC: Upravlja do 4 MHz z nastavitvijo zunanjega upora Capacitor (RC), ki se lahko razširi na 40 MHz z zunanjim virom ure, kar zagotavlja prilagodljivost v različnih scenarijih.

Notranji blok oscilatorja: sega od 31 kHz do 8 MHz, kar zagotavlja hiter čas budnosti iz načina spanja (1 µs), kar zmanjšuje zamude in pomaga pri učinkovitem upravljanju z močjo.

Neuspeh varen monitor ure: dodaja zanesljivost z zagotavljanjem varnega izklopa v primeru okvare periferne ure, okrepitveni sistem sistema.

Pomembne periferne naprave

Umiva/vir z visokim tokom: Vsak V/I PIN upravlja do 25 mA, ki sprejme zahteve z večjo močjo brez zunanjih gonilnikov.

Več prekinitev in izhodi PWM: Ta funkcija podpira sinhroni nadzor nad različnimi moduli za motorične in komunikacijske sisteme, kar izboljšuje operativno učinkovitost.

Glavni sinhroni serijski pristanišče (MSSP): podpira protokole SPI/I2C, ki so nujni za učinkovito multi-IC komunikacijo, kar omogoča brezhibno integracijo v prefinjene modele.

Izboljšani modul USART in ADC: USART podpira tako asinhrone kot sinhrone načine, medtem ko 10-bitni ADC ponuja do 13 kanalov za obsežno pridobivanje podatkov in serijsko komunikacijo pri vmešavanju senzorjev in telemetriji.

Analogni primerjalniki in HLVD: Dvojni analogni primerjalniki in 16-stopenjski visoki/nizkonapetostni odkrivanje (HLVD) olajšajo natančno spremljanje napetosti in odločanje, ki podpirajo aplikacije za natančnost.

Posebne funkcije

Optimizirana arhitektura C prevajalnika: prilagojena za prevajalnike C, ta funkcija poenostavi razvoj in racionalizira pot do trga za zapletene projekte.

Trajni pomnilniški cikli: ponuja 100.000 ciklov brisanja/pisanja za izboljšano bliskavico in do 1.000.000 ciklov za EEPROM, kar zagotavlja trajnost in zanesljivost shranjenih podatkov v strogih aplikacijah.

Samoprogramiran in vklopljen odpravljanje napak: podpira samoprogramiranje in odpravljanje napak v krogu z dvema zatičama, izboljšanje prilagodljivosti programiranja in učinkovitosti odpravljanja težav, kar je opazna prednost v različnih inženirskih praksah.

Obseg širokega napetosti: deluje od 2,0V do 5,5 V z možnostmi ponastavitve rjave barve, kar zagotavlja stabilne zmogljivosti v različnih pogojih moči v prenosnih in občutljivih naprav.

PIC18F4620 Tehnične specifikacije

Tip	Parameter
Tovarniški čas	6 tednov
Monta	Skozi luknjo
Vrsta pritrditve	Skozi luknjo
Paket / ohišje	40-dip (0,600, 15,24 mm)
Število zatičev	40
Pretvorniki podatkov	A/D 13x10b
Število I/OS	36
Časovniki Watchdog	DA
Delovna temperatura	-40 ° C ~ 125 ° C TA
Embalaža	Cev
Serija	Pic® 18f
Objavljeno	2004
Koda JESD-609	E3
PBFREE koda	DA
Status dela	Aktivno
Raven občutljivosti vlage (MSL)	Ni primerno
Število odpovedi	40
Končni zaključek	Matte kositer (sn)
Max Moč razprševanja	1W
Položaj terminala	Dvojno
Napajalna napetost	5V
Frekvenca	40MHz
Osnovna številka dela	PIC18F4620
Število pin	40
Dovodna napetost-max (vSUP)	5.5V
Napajanje	5V
Vmesnik	I2C, SPI, UART, USART
Velikost pomnilnika	64KB
Vrsta oscilatorja	Notranje
Velikost RAM -a	3,8K x 8
Napetost - Dobava (VCC/VDD)	4.2V ~ 5,5V
UPS/UCS/periferni tip ICS	Mikrokontroler
Število bitov	8
OSRNI procesor	Slika
Periferne naprave	Brown-Out Detect/Reset, HLVD, POR, PWM, WDT
Vrsta pomnilnika programa	Flash
Velikost jedra	8-bit
Velikost programa pomnilnika	64KB 32K x 16
Povezljivost	I2C, SPI, UART/USART
Dobava tok-max	35mA
Velikost bit	8
Čas dostopa	40 μs
Ima ADC	DA
DMA kanali	Ne
Širina podatkovnega vodila	8b
Število časovnikov/števcev	4
Velikost EEPROM	1K x 8
Družina CPU	Slika
Število kanalov ADC	13
Število kanalov PWM	2
Število USB kanalov	1
Višina	4.953 mm
Dolžina	53,09 mm
Širina	14.732 mm
Doseči SVHC	Brez SVHC
Utrjevanje sevanja	Ne
Status ROHS	ROHS3 skladen
Brez vodi	Brez vodi

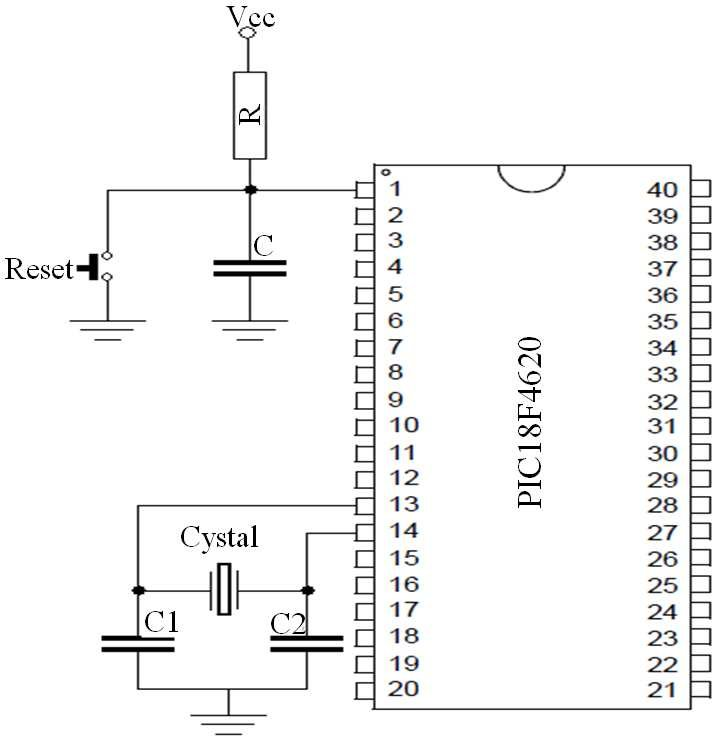

Funkcionalni blok diagram

Enakovredni modeli PIC18F4620

• PIC18F4620-I/MLMikrokontrolerji in procesorji

• PIC18LF4620-I/MLMikrokontrolerji in procesorji

• PIC18LF4620T-E/MLMikrokontrolerji in procesorji

• PIC18F4620-E/MLMikrokontrolerji in procesorji

PIC18F4620 Primerljivi deli

Številka dela	Proizvajalec	Paket / ohišje	Število zatičev	Širina podatkovnega vodila	Število V/I.	Vmesnik	Velikost pomnilnika	Napajalna napetost	Periferne naprave	Pogled primerjaj
PIC18F4620-E/P.	Tehnologija mikročipov	40-dip (0,600, 15,24 mm)	40	8 b	36	I2C, SPI, UART, USART	64 kb	5 v	Rjavo-out Detect/Reset, HLVD, POR, PWM, Wdt
PIC18F4680-E/P.	Tehnologija mikročipov	40-dip (0,600, 15,24 mm)	40	8 b	36	CAN, I2C, SPI, UART, USART	64 kb	5 v	Rjavo-out Detect/Reset, HLVD, POR, PWM, Wdt	PIC18F4620-E/P VS PIC18F4680-E/P.
PIC18F4680-I/P.	Tehnologija mikročipov	40-dip (0,600, 15,24 mm)	40	8 b	36	CAN, I2C, SPI, UART, USART	64 kb	5 v	Rjavo-out Detect/Reset, HLVD, POR, PWM, Wdt	PIC18F4620-E/P VS PIC18F4680-I/P.
PIC18F4610-I/P.	Tehnologija mikročipov	40-dip (0,600, 15,24 mm)	40	8 b	36	I2C, SPI, UART, USART	64 kb	5 v	Rjavo-out Detect/Reset, HLVD, POR, PWM, Wdt	PIC18F4620-E/P VS PIC18F4610-I/P.

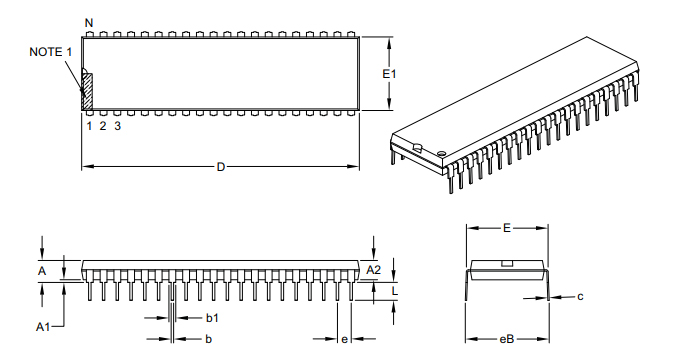

Embalaža in dimenzije PIC18F4620

Dimenzije PIC18F4620	Omejitve dimenzij	Min (palce)	Nom (palci)	Max (palci)
Število zatičev	N		40
Nagib	e		0,100 BSC
Od zgoraj do sedežev	A			0,25
Oblikovana debelina paketa	A2	0,125		0,195
Osnovo do sedežev	A1	0,015
Rame do širine ramen	E	0,59		0,625
Oblikovana širina paketa	E1	0,485		0,58
Celotna dolžina	D	1,98		2.095
Nasvet do sedežne ravnine	L	0,115		0,2
Debelina svinca	c	0,008		0,015
Zgornja širina svinca	b1	0,03		0,07
Spodnja širina svinca	b	0,014		0,023
Skupni razmik vrstic	Eb			0,7

Ozadje proizvajalca

Microchip Technology Inc. odlikuje mikrokontroler, mešani signal in analogni napredek.Podjetje se aktivno ukvarja z izobraževalnim dosežkom in ponuja obsežno zbirko virov.Med njimi so organizirani laboratoriji, podrobni učni načrti, specializirana seja usposabljanja in napredna razvojna orodja.

PDF podatkovnega lista

PIC18LF4620-I/ML podatkovni listi:

PIC18FX525, X620 DataSeet.pdf

Nalepka in pakiranje spreminja 23/september/2015.pdf

Pakiranje spremeni 10/oktober/2016.pdf

PIC18F (2, 4) ZZZ SPECIFICICATION.PDF

2.73KHz.pdf

Žična obveznica CHG QUAL 19/juli/2016.pdf

PIC18F4620-E/P Dataski listi:

PIC18F (2, 4) ZZZ SPECIFICICATION.PDF

PIC18FX525, X620 DataSeet.pdf

Nalepka in pakiranje spreminja 23/september/2015.pdf

Pakiranje spremeni 10/oktober/2016.pdf

Mult Dev 13/APR/2020.pdf

Žica CHG 13/januar/2016.pdf

Pogosto zastavljena vprašanja [FAQ]

1. Kaj je PIC18F4620?

PIC18F4620 je vsestranski mikrokontroler, pohvaljen zaradi svoje prilagodljivosti v industrijskih aplikacijah.Njegova arhitektura, zasnovana tako, da zmanjša porabo električne energije, zagotavlja močne zmogljivosti obdelave, ki dobro odmevajo v strogih okoljih.Drugi se pogosto nagibajo k temu mikrokontrolerja glede na svojo vzdržljivost in obsežno podporo orodij, ki poenostavlja razvojne procese.

2. Kako programiram PIC18F4620?

Če želite programirati PIC18F4620, sledite tem korakom:

Open MPlab, vseobsegajoči IDE, zasnovan za izdelke za mikročip.

Izberite vrsto projekta, na katerem delate.

Določite natančen model mikrokontrolerja.

Izberite ustrezen prevajalnik.

Določite projektno pot za organiziran potek dela.

3. Kakšna je velikost PIC18F4620?

PIC18F4620 z dimenzijami 2,095 x 0,58 x 0,195 palcev se brezhibno prilega v tesne prostore, potrebne v kompaktnih in vgrajenih sistemih.Ta velikost omogoča brez težav integracije v različne postavitve strojne opreme, ki se usklajuje z vesoljsko zavednimi načeli oblikovanja, ki spodbujajo sodobni napredek tehnologije.
