Piezoelektrični pretvornik: princip delovanja, konstrukcija, vrste, značilnosti in aplikacije

Piezoelektrični pretvornik vam omogoča pretvorbo mehanske sile v električni signal ali električno energijo v mehansko gibanje.V tem članku boste izvedeli, kaj je piezoelektrični pretvornik, kako je zgrajen in kako deluje.Videli boste tudi njegove običajne vrste, ključne značilnosti in aplikacije.

Katalog

Slika 1. Piezoelektrični pretvornik (piezo disk element)

Kaj je piezoelektrični pretvornik?

Piezoelektrični pretvornik je naprava, ki pretvarja mehansko silo v električno energijo ali električno energijo v mehansko gibanje.Deluje s pomočjo posebnega materiala, ki ob pritisku, upognjenju ali vibriranju ustvari majhno napetost.Zaradi te lastnosti se običajno uporablja za zaznavanje pritiska, vibracij, zvoka ali gibanja.Enostavna struktura v obliki diska s povezanimi vodi, kot je običajno v praktičnih nastavitvah, omogoča enostavno pretvorbo mehanskega gibanja v električni signal za merilne ali krmilne aplikacije.

Konstrukcija piezoelektričnega pretvornika

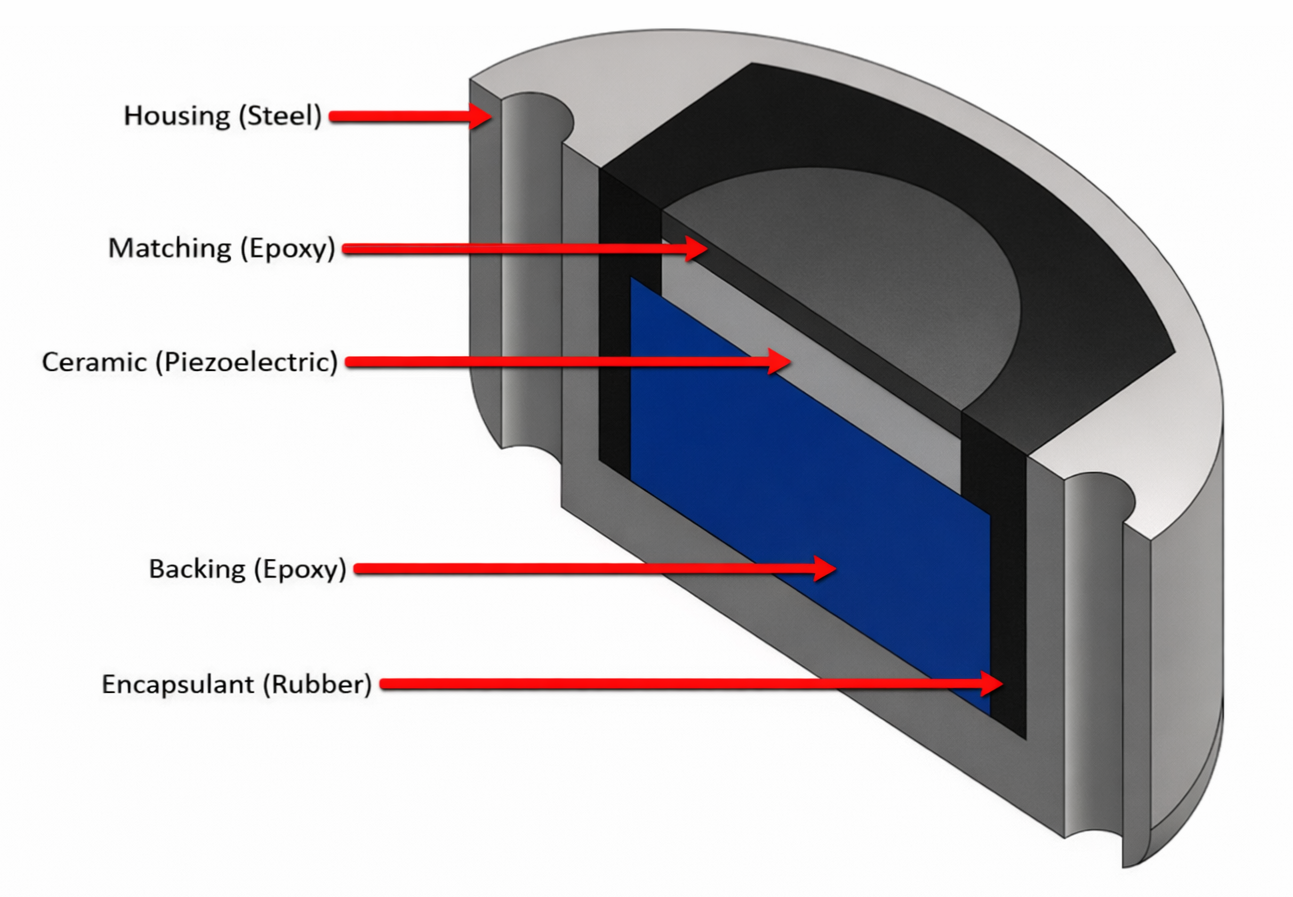

Slika 2. Konstrukcija piezoelektričnega pretvornika

•Ohišje (jeklo)

Zagotavlja mehansko trdnost in ščiti pretvornik pred zunanjimi poškodbami.

•Ustrezna plast (epoksi)

Pomaga pri učinkovitem prenosu mehanske energije na piezoelektrični element in izboljša učinkovitost signala.

•Piezoelektrična keramika

Aktivni zaznavni element, ki ob pritisku ali vibracijah ustvari električno napetost.

•Nosilni sloj (epoksi)

Absorbira neželene vibracije in nadzoruje odziv pretvornika.

•Inkapsulant (guma)

Tesni strukturo in jo ščiti pred vlago, prahom in vplivi okolja.

Načelo delovanja piezoelektričnega pretvornika

Načelo delovanja piezoelektričnega pretvornika temelji na sposobnosti določenih materialov, da se odzovejo na mehanske obremenitve in električno energijo.Znotraj materiala se električni naboji premaknejo, ko deluje sila ali napetost.To vedenje se pojavi v dveh povezanih oblikah, znani kot neposredni piezoelektrični učinek in inverzni piezoelektrični učinek.Vsak učinek pojasnjuje, kako se energija pretvarja iz ene oblike v drugo.

Neposredni piezoelektrični učinek

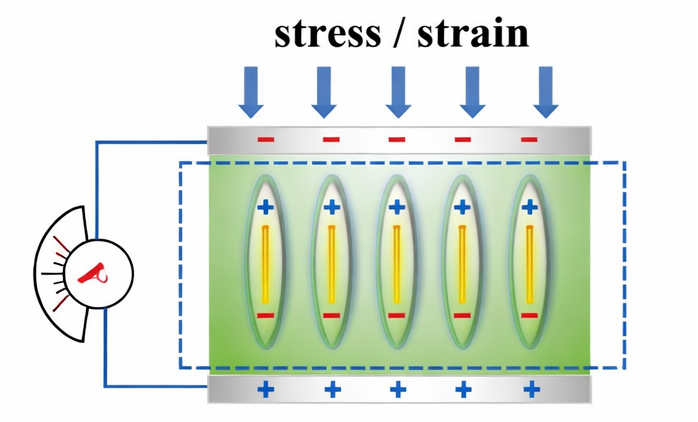

Slika 3. Neposredni piezoelektrični učinek

Pri neposrednem piezoelektričnem učinku pride do mehanske obremenitve ali deformacije piezoelektričnega materiala.Kot je prikazano na sliki, pritiskanje ali obremenjevanje materiala povzroči, da se notranji električni naboji premaknejo iz običajnih položajev.To ločevanje nabojev ustvarja pozitivne in negativne površine na nasprotnih straneh materiala.Posledično se na elektrodah ustvari majhna električna napetost.Izhodna napetost se poveča, ko se uporabljena sila ali vibracija poveča, kar omogoča pretvorniku, da natančno zazna pritisk, silo ali gibanje.

Inverzni piezoelektrični učinek

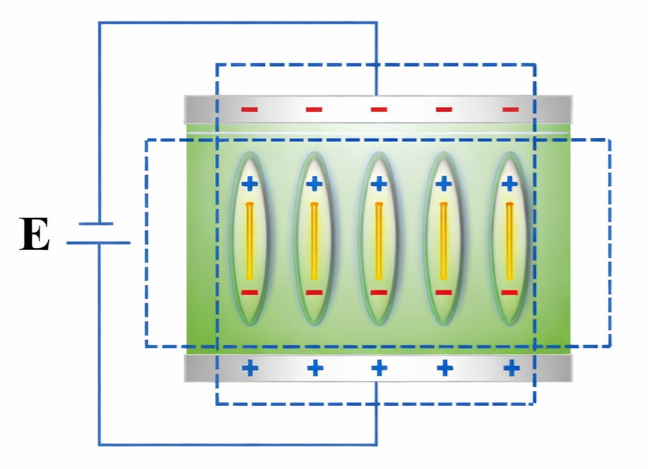

Slika 4. Inverzni piezoelektrični učinek

Pri inverznem piezoelektričnem učinku se pretvorba energije zgodi v nasprotni smeri.Na piezoelektrični material je priključena zunanja električna napetost.Kot je prikazano na sliki, uporabljeno električno polje prisili notranje naboje, da se ponovno poravnajo.Ta prerazporeditev povzroči, da material rahlo spremeni obliko z razširitvijo ali krčenjem.Fizična deformacija povzroči mehansko gibanje ali vibracije, kar omogoča piezoelektričnemu pretvorniku, da ustvari gibanje, zvok ali ultrazvočne valove.

Električne značilnosti piezoelektričnih pretvornikov

Parameter	Specifikacija
Vrsta izhodnega signala	AC napetost, ustvarjena z mehanskim stres
Način električnega izhoda	Delovanje v polnilnem ali napetostnem načinu
Razpon izhodne napetosti	10 mV do 100 V vrh odvisno od sile in velikost
Občutljivost polnjenja	1 pC na N do 1000 pC na N
Občutljivost na napetost	1 mV na N do 50 mV na N
Kapacitivnost vira	100 pF do 50 nF
Impedanca vira	Zelo visoko, običajno nad 1 megaohm
Notranji upor	Več kot 10 gigaohmov
Frekvenčni odziv	1 Hz do 10 MHz, odvisno od izvedbe
Resonančna frekvenca	Tipično od 1 kHz do 5 MHz
Antiresonančna frekvenca	Nekoliko višji od resonančnega pogostost
Izhodna impedanca pri resonanci	Nizka impedanca na resonančni točki
Izhodna impedanca pri antiresonanci	Zelo visoka impedanca pri antiresonanki točka
Zmogljivost statičnega merjenja	Ni primeren za pravo merjenje enosmernega toka
Časovna konstanta praznjenja	Milisekunde do sekund glede na obremenitev odpornost
Polariteta signala	Odvisno od smeri stresa in materialna usmerjenost
Dielektrična konstanta	100 do 5000 odvisno od materiala
Delovna napetost kot aktuator	10 V do 1000 V AC ali DC
Poraba energije	Zelo nizko v načinu senzorja
Nivo hrupa	Zelo nizek intrinzični električni šum
Občutljivost kabla	Visoka, na katero vpliva kapacitivnost kabla
Zahtevano pogojevanje signala	Ojačevalnik polnjenja ali napetost z visoko impedanco ojačevalnik
Temperaturna stabilnost	Zmerno, razlikuje se glede na piezo material
Faktor električnih izgub	Nizka delovna frekvenca
Izolacijska upornost	Običajno večji od 10 gigaohmov
Izhodna linearnost	Visoko znotraj ocenjenih mehanskih meja

Vrste piezoelektričnih pretvornikov

Piezoelektrični pretvorniki so na voljo v različnih vrstah, od katerih je vsak zasnovan za zaznavanje ali ustvarjanje gibanja, tlaka, zvoka ali vibracij za posebne merilne in nadzorne aplikacije.

Piezoelektrični pretvornik pospeška

Za merjenje pospeškov in vibracij se uporablja piezoelektrični pretvornik pospeška.Deluje tako, da mehansko gibanje pretvori v električni signal, ko se senzor premika.V primerjavi s pretvorniki tlaka ali sile je bolj občutljiv na hitre spremembe in visokofrekvenčne vibracije.Zaradi tega je primeren za spremljanje strojev in analizo vibracij.Običajno se uporablja v industrijskih in strukturnih zdravstvenih sistemih.

Piezoelektrični pretvornik tlaka

Piezoelektrični tlačni pretvornik meri dinamične spremembe tlaka in jih pretvori v električni izhod.Za razliko od senzorjev statičnega tlaka se hitro odziva na hitre spremembe tlaka.V primerjavi s pretvorniki sile je zasnovan posebej za merjenje tlaka tekočine in plina.Pogosto se uporablja v motorjih z notranjim izgorevanjem in hidravličnih sistemih.Njegova glavna prednost je visokofrekvenčni odziv.

Piezoelektrični pretvornik sile

Piezoelektrični pretvornik sile meri uporabljeno silo ali obremenitev skozi ustvarjanje naboja.Ko deluje sila, piezoelektrični element proizvede električni signal, ki je sorazmeren obremenitvi.V primerjavi z merilniki pospeška se osredotoča na neposredno silo in ne na gibanje.Dobro se obnese pri dinamičnem merjenju sile.Ta vrsta se pogosto uporablja pri testiranju in merjenju udarcev.

Piezoelektrični ultrazvočni pretvornik

Piezoelektrični ultrazvočni pretvornik ustvarja in zaznava ultrazvočne valove.Pretvarja električno energijo v visokofrekvenčne zvočne valove in sprejema odbite signale.V primerjavi z mikrofoni deluje na veliko višjih frekvencah, ki jih človek ne sliši.To omogoča natančno zaznavanje, slikanje in merjenje razdalje.Običajno se uporablja pri medicinskem ultrazvoku in industrijskih pregledih.

Piezoelektrični aktuatorski pretvornik

Pretvornik piezoelektričnega aktuatorja pretvori električno energijo v natančno mehansko gibanje.Ko je napetost uporabljena, se razširi ali skrči, da ustvari gibanje.Za razliko od pretvornikov senzorskega tipa se uporablja predvsem za aktiviranje in ne za merjenje.Zagotavlja zelo majhen, a natančen premik.Zaradi tega je idealen za sisteme natančnega pozicioniranja.

Piezoelektrični mikrofonski pretvornik

Piezoelektrični mikrofonski pretvornik pretvori zvočne vibracije v električne signale.Zvočni valovi povzročijo, da piezoelektrični material vibrira in ustvari napetost.V primerjavi z ultrazvočnimi pretvorniki deluje znotraj slišnega frekvenčnega območja.Je preproste zasnove in za zaznavanje ne potrebuje zunanjega napajanja.Ta tip se običajno uporablja v osnovnih avdio in akustičnih sistemih zaznavanja.

Piezoelektrični pretvornik vžiga

Piezoelektrični pretvornik vžiga ustvari visoko napetost, ko deluje mehanska sila.Pritisk ali udarec elementa povzroči iskro brez zunanjega napajanja.V primerjavi z drugimi piezoelektričnimi pretvorniki se osredotoča na ustvarjanje napetosti in ne na zaznavanje.Zaradi tega je zanesljiv za namene vžiga.Široko se uporablja v plinskih vžigalnikih in sistemih za vžig.

Uporaba piezoelektričnega pretvornika

Piezoelektrični pretvorniki se pogosto uporabljajo v sodobni tehnologiji, saj lahko natančno pretvorijo mehansko energijo v električne signale za zaznavanje, merjenje in nadzor v številnih panogah.

Medicinski ultrazvočni sistemi

Piezoelektrični pretvorniki se pogosto uporabljajo v ultrazvočnih napravah.Ustvarjajo visokofrekvenčne zvočne valove in sprejemajo odbite signale za oblikovanje slik.To zdravnikom pomaga varno videti notranje strukture telesa.So zanesljivi in ​​zelo hitro odzivni.

Nadzor vibracij in stanja

Ti pretvorniki se uporabljajo za zaznavanje vibracij v strojih in strukturah.Mehanske vibracije se pretvorijo v električni signal za analizo.To pomaga pri zgodnjem odkrivanju napak v motorjih, črpalkah in motorjih.Izboljša varnost in zmanjša stroške vzdrževanja.

Sistemi za merjenje tlaka

Piezoelektrični pretvorniki merijo hitro spreminjajoče se tlake v plinih in tekočinah.Dobro delujejo tam, kjer pride do sprememb tlaka z veliko hitrostjo.Zaradi tega so primerni za motorje in hidravlične sisteme.Ne uporabljajo se za enakomeren ali statični tlak.

Merjenje sile in udarca

Uporabljajo se za merjenje sile, obremenitve in udarca.Ko deluje sila, nastane električni naboj.To omogoča natančno merjenje dinamičnih sil.Pogosti so pri testiranju in analizi materialov.

Zvočne in akustične naprave

Piezoelektrični pretvorniki se uporabljajo v mikrofonih, brenčalih in odjemalcih zvoka.Zvočne vibracije povzročijo, da material ustvari električni signal.So preprostega dizajna in zelo trpežni.Te naprave so pogoste v potrošniški elektroniki.

Vžig in nastajanje iskre

V sistemih za vžig piezoelektrični pretvorniki ob pritisku ustvarjajo visoko napetost.Ta napetost ustvari iskro, ne da bi potrebovali zunanje napajanje.Običajno se uporabljajo v plinskih vžigalnikih in pečeh.Zasnova je preprosta in zelo zanesljiva.

Prednosti in omejitve piezoelektričnega pretvornika

Prednosti piezoelektričnega pretvornika

• So zelo občutljivi na majhne spremembe sile in vibracij.

• Hitro se odzivajo na dinamične signale.

• Delujejo v širokem frekvenčnem območju.

• Njihova velikost je majhna in lahka.

• V načinu zaznavanja ne potrebujejo zunanjega napajanja.

• So vzdržljivi in ​​zanesljivi v težkih pogojih.

Omejitve piezoelektričnega pretvornika

• Ne morejo meriti statičnih ali ustaljenih sil.

• Zahtevajo posebna vezja za prilagajanje signala.

• Na njihovo moč vplivajo temperaturne spremembe.

• Izhodni signal je običajno zelo majhen.

• Nekateri materiali lahko pod velikimi obremenitvami počijo.

Piezoelektrični pretvornik v primerjavi z drugimi pretvorniki

Specifikacija	Piezoelektrični pretvornik	Transduktor merilnika napetosti	Kapacitivni pretvornik	Induktivni pretvornik	Optični pretvornik
Izmerjena količina	Sila, pritisk, vibracije	Naprezanje in sila	Premik, tlak	Položaj, premik	Svetloba, položaj, hitrost
Načelo delovanja	Piezoelektrični učinek	Sprememba upora	Sprememba kapacitivnosti	Elektromagnetna indukcija	Modulacija svetlobe
Vrsta izhodnega signala	Napetost ali naboj	Sprememba upora	Sprememba kapacitivnosti	Napetost	Napetost ali tok
Zmogljivost statičnega merjenja	Ni primeren	Primerno	Primerno	Primerno	Primerno
Zmogljivost dinamičnega merjenja	Odlično	Dobro	Zmerno	Dobro	Odlično
Tipična občutljivost	visoko	Srednje	Zelo visoko	Srednje	Zelo visoko
Frekvenčno območje	1 Hz do nad 1 MHz	Do 10 kHz	Do 100 kHz	Do 50 kHz	Nad 1 MHz
Odzivni čas	Zelo hitro pod 1 mikrosekundo	Počasi do zmerno	hitro	Zmerno	Izjemno hitro
Izhodna impedanca	Zelo visoko nad 1 Mohm	Nizek okoli 120 do 350 ohmov	visoko	Nizka	Nizka
Temperaturna občutljivost	Srednje	visoko	Srednje	Nizka	Nizka
Potrebno je prilagajanje signala	Obvezno	Obvezno	Obvezno	Obvezno	Minimalno
Zahteva po moči	Brez zunanjega napajanja za zaznavanje	Zahteva vzbujevalno napetost	Zahteva vzbujevalno napetost	Zahteva vzbujevalno napetost	Zahteva vir napajanja
Velikost in teža	Zelo majhen in lahek	majhna	majhna	Srednje	majhna
Okoljska odpornost	visoko	Zmerno	Zmerno	visoko	Zmerno
Aplikacije	Monitoring vibracij, ultrazvok	Tehtalne celice, sistemi za tehtanje	Zaznavanje položaja in nivoja	Zaznavanje bližine in položaja	Kodirniki, senzorji vlaken

Zaključek

Piezoelektrični pretvorniki delujejo prek direktnih in inverznih piezoelektričnih učinkov, da zaznajo ali proizvedejo gibanje in električne signale.Ponujajo visoko občutljivost, hiter odziv in širokofrekvenčno delovanje za dinamične meritve, kot so vibracije, pritisk, sila in zvok.Različne vrste se uporabljajo za namene zaznavanja, aktiviranja in vžiga v številnih panogah.Vendar pa niso primerni za statične meritve in zahtevajo ustrezno kondicioniranje signala.
