Pinout in funkcionalne aplikacije tranzistorja 2SC5200

Ta članek se poglobi v značilnosti, strukturo in praktične uporabe 2SC5200, kar zagotavlja celovit pregled njegovega pomena in funkcionalnosti na področju elektronike.Odkrili bomo pretankosti njene strukture, poglobili v njene operativne mehanizme in izpostavili njegovo vlogo v sodobnih elektronskih napravah.Namen tega vodnika je izboljšati vaše razumevanje enega najpogosteje uporabljenih tranzistorjev v industriji danes, pri čemer preuči njegov prispevek k tehnološkemu napredku in njeno vlogo pri razvoju elektronskih komponent.

Katalog

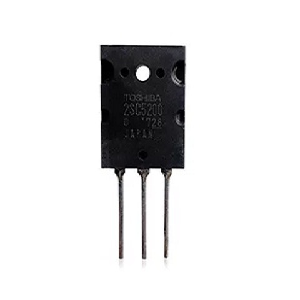

Razumevanje tranzistorja 2SC5200

The 2SC5200 je tranzistor NPN z visoko močjo iz Toshibe.Ta tranzistor se pogosto uporablja v ojačevalcih zvočne frekvence (AF) in zvočnih vezjih z visoko močjo.Njegov tok zbiralnika in visok trenutni dobiček je idealna izbira za aplikacije, ki zahtevajo robustne zmogljivosti.Paket TO-264 zajema ta tranzistor, ki podpira napetost zbiratelja-emitaterja (VCE) 230V in kolektorski tok 30A, kar omogoča, da se uporabi v širokem razponu naprav, kot so televizorji, zvočni sistemi, mobilni telefoni in telefoni in in inIndustrijski nadzor.

2SC5200, ki je bil izdelan v zahtevne pogoje, je postal sestavni del za nove modele in kot zamenjava za TTA5200.Njegova zmogljivost za obvladovanje velike moči in toka zagotavlja, da stoji do stalnih zahtev aplikacij z veliko močjo.V občutljivih zvočnih sistemih visoki trenutni dobiček tranzistorja pomaga pri ohranjanju jasnosti in moči.Njegova vsestranskost je še bolj razvidna s pogostim videzom v različnih okoljih, od stabilnosti industrijskih nadzornih sistemov do hitrih komunikacijskih potreb mobilnih naprav.

Toplotno upravljanje in dopolnilno združevanje

V scenarijih z visokim kolektorjem in scenarijem stikalne frekvence se 2SC5200 lahko hitro segreje, kar zahteva učinkovito upravljanje toplote.Integracija toplotnih umivalnikov igra vlogo pri preprečevanju pregrevanja vezja, zlasti pri oblikovanju ojačevalnikov, kjer sta stabilna zmogljivost in dolgo življenjska doba prednostne naloge.Učinkovitost, s katero se upravlja z odvajanjem toplote, lahko drastično vpliva na splošno zanesljivost in učinkovitost sistema.

2SC5200, ki je pogosto v komplementarnem 2SA1943, vzpostavlja sinergijo, podobno uravnoteženemu delovanju ojačevalnikov razreda B, ki uporabljajo vezja push-pulla.To združevanje ni zgolj tehnično, ampak pomeni zagotavljanje kakovostnega zvočnega izhoda, ki odmeva z jasnostjo in globino.Številni pogosto uporabljajo toplotno maščobo ali spojino med tranzistorjem in njegovim hladilnikom za izboljšanje učinkovitosti prenosa toplote, s čimer zagotavljajo, da tranzistorji delujejo v optimalnih pogojih.

Izboljšanje zmogljivosti in zaščite

Praktično izvajanje 2SC5200 zahteva pozornost na toplotno upravljanje, da se izognete termičnemu pobegu, kar je pogost izziv v zvočnih ojačevalnikih z visoko zvestobo.Uporaba ujemajočih se parov, kot sta 2SC5200 in 2SA1943, lahko znatno zmanjša popačenje.Poleg tega integracija zaščitnih tokokrogov prekomerne temperature služi kot zaščita pred prekomerno toploto, kar lahko ogrozi delovno dolgo življenjsko dobo tranzistorjev.

Robustna zasnova in zmogljivosti komponente ponazarjajo niansiran postopek izbire za izgradnjo zanesljivih in učinkovitih elektronskih sistemov.Strateško združevanje 2SC5200 z 2SA1943 ne samo poveča zmogljivosti, ampak tudi krmari po tankih črtah med močjo, učinkovitostjo in trajnostjo.Ta premišljen pristop k elektronskemu oblikovanju odraža globoko razumevanje tehničnih in čustvenih elementov, ki vodijo razvoj elektronskih sistemov z visoko močjo.

Enakovredni in nadomestni tranzistorji

• 2SD1313

• 2SC5242

• 2SC3320

• FJL4315

• MJL3281A

• KTC5242

• TTC5200

• MJL13002A

• 2SA1943

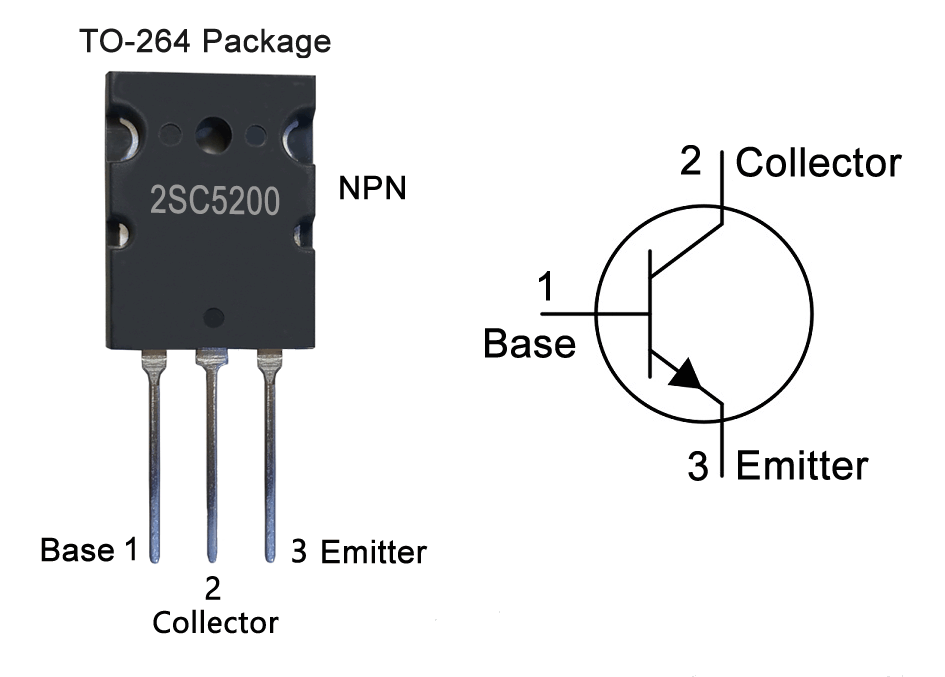

2SC5200 Tranzistorska konfiguracija zatiča

Identifikacija in funkcionalnost zatiča

Tranzistor 2SC5200 je zasnovan s tremi primarnimi terminali, ki so sestavni del njegovega delovanja znotraj različnih vezij:

Baza (pin1)

Osnovni terminal služi kot vhodni zatič, ki nadzoruje pristranskost tranzistorja.Z uporabo majhnega toka ali napetosti baza uravnava pretok toka med kolektorjem in oddajalcem.Ta interakcija je potrebna za funkcionalnost tranzistorja in jo je mogoče razumeti kot prehod, ki narekuje operativno stanje, bodisi meto, aktivno ali nasičenost.

Zbiratelj (pin2)

Zbiralec je terminal, skozi katerega teče glavni tok.Povezana z obremenitvijo v vezju olajša prenos toka iz zunanjega vira napajanja skozi tranzistor na oddajalec.Vloga zbiralnika je potrebna pri operacijah ojačanja in preklopov moči.

Emitter (pin3)

Oddajalec služi kot izhodna točka za tok, ki teče skozi tranzistor.Običajno je priključen na tla ali ničelni potencial vezja, kar zagotavlja učinkovit izhod toka.To zaključi pot vezja in stabilizira splošno delovanje.

V praktičnih scenarijih je treba pozornost nameniti natančni konfiguraciji teh zatičev.V sistemih za ojačanje zvoka lahko pravilno pristranskost na dnu znatno zmanjša popačenje, kar poveča akustično zvestobo.Pri preklopnih aplikacijah je natančen bazni nadzor dober za hiter prehod med prevodnimi in neprevodnimi stanji, kar zagotavlja optimalno delovanje.Vpliv močnega ozemljitve oddajalcev na toplotno stabilnost in zanesljivost tranzistorjev.Zagotavljanje trdne talne povezave pomaga ublažiti pregrevanje in spodbuja dolgoročno operativno stabilnost tako za industrijsko kot za potrošniško elektroniko.Poleg tega je pomembna učinkovita povezava zbiranja zbiralnikov.Nepravilne povezave obremenitve lahko povzročijo premajhne zmogljivosti in potencialne poškodbe tranzistorjev.Dobro izdelane postavitve, ki jih podpirajo natančni izračuni toka in napetosti, pomagajo zagotoviti, da 2SC5200 deluje v okviru svojih parametrov, kar zagotavlja dosledne in zanesljive zmogljivosti.

Specifikacije tranzistorja 2SC5200

Specifikacija	Detajl
Tip	Tranzistor NPN z visoko močjo
Paket	TO-264
Aplikacija	Zvočni ojačevalnik (HIFI)
Preklop	Enostaven za vklop/izklop
Frekvenca delovanja	Nizka in visoka frekvenca
Kapljica napajanja	Nizko, ko je vklopljen
Harmonično popačenje	Nizka
Prehodna frekvenca	30 MHz
Zbirka toka (IC)	15A
Emitter za osnovno napetost (vbe)	5V
Zbiralnik za oddajanje napetosti (VCE)	230V
Osnovni tok (IB)	1.5a
Delovna temperatura	-55 ° C do 150 ° C.
Razprševanje moči (PD)	150W

Delo s tranzistorjem 2SC5200

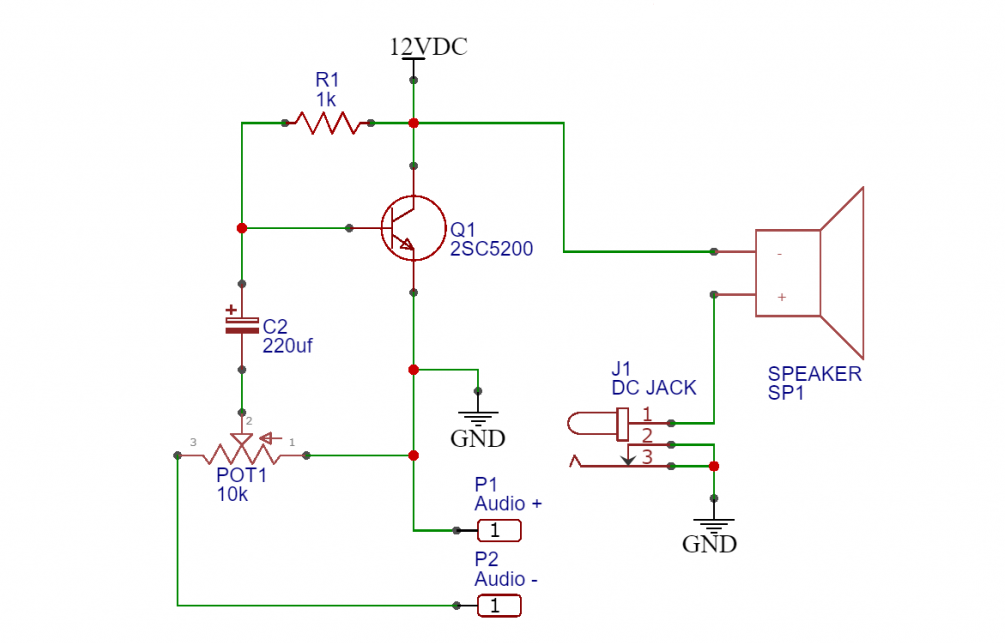

Funkcionalno vezje zvočnega ojačevalnika je mogoče sestaviti s tranzistorjem 2SC5200.Ta nastavitev vključuje zvočnika 0,5 W 8-OHMS, 10K potenciometer, 1K upor, kondenzator 220UF, 12V DC napajalnik, 3,5 mm DC priključek in ploščo.

Delovanje vezja se začne z zvočnim signalom iz vira, kot sta pametni telefon ali računalnik.Prvič, zvočni signal se napaja prek potenciometra, ki uporabniku omogoča, da prilagodi raven vhodne napetosti in v bistvu nadzoruje glasnost.Nato kondenzator blokira katero koli DC komponento znotraj signala in tako zagotovi, da samo AC komponenta doseže osnovni terminal tranzistorja.Ta komponenta AC je dobra za zvočno ojačitev.Nato, ko doseže bazo, tranzistor 2SC5200 poveča signal in premešča rahlo šepetanje zvoka v robusten, jasen izhod.Amplificirani izhod dobimo iz kolektorskega terminala in usmerjen v negativni terminal zvočnika.Nazadnje je pozitivni terminal zvočnika povezan neposredno z napajanjem.

Glede na znatno vključeno moč moči tranzistor ustvarja toploto.Za preprečevanje pregrevanja je uporabljen hladilnik za toploto, s čimer ohranja učinkovito delovanje in razširi dolgo življenjsko dobo naprave.Ta previdnost je dobro cenjena praksa, da se zagotovi, da komponente sčasoma zagotavljajo visoke zmogljivosti.Opisano vezje zvočnega ojačevalnika najde svojo uporabo v več praktičnih scenarijih.Običajno se uporablja v studiih glasbenih snemanja, kjer je zajem in reproduciranje zvoka visoke zvestobe umetnost in znanost.Vezje je sestavni del tudi za razvoj vojaške akustične tehnologije, kar izboljšuje natančno ojačanje zvočnih valov za učinkovito uvajanje.Poleg tega imajo radarski sistemi HVAC koristi od tega vezja, saj povečuje zvočne signale in izboljšuje zmogljivosti zaznavanja.Te raznolike aplikacije poudarjajo vsestranskost in ustreznost tranzistorja 2SC5200 na različnih poljih z visokimi vložki.

Aplikacije za tranzistor 2SC5200

Tranzistor 2SC5200 je cenjen zaradi svoje prilagodljivosti v širokem razponu uporabe.Se odlikuje v:

• Ojačevalniki zvočne frekvence

• Srednja stikala za napajanje

• AF/RF vezja

• Visoka toka preklopa do 15A

• Naprave z nizkim številom hitrosti

• Konfiguracije push-pull

• zvočna vezja z veliko močjo

• Visoka tokovalna vezja

• Vezja regulatorja napetosti

• srednja vezja

Ti atributi so primerni za 200W stereo sisteme, ki zahtevajo frekvenčni odziv od 5Hz do 100kHz in občutljivost 0,75VRMS.Tranzistor 2SC5200 ima izrazito trimestno številko serije, ki kaže na skladnost s standardi brez PB ali ROHS.Ta spoštovanje je dobro za okolju odgovorne elektronske zasnove, ki vam zagotavlja zaupanje v skladnost izdelka s svetovnimi varnostnimi in okoljskimi smernicami.

Zaključek

Podrobno raziskovanje strukturnih atributov tranzistorjev 2SC5200, operativnih mehanizmov in praktičnih uvajanj razkriva njegovo vlogo pri izboljšanju zmogljivosti in zanesljivosti zvočnih vezij z visoko močjo in več.Za v celoti izkoristiti zmogljivosti 2SC5200 je pomemben poudarek na učinkovitih toplotnih upravljanju in skladnosti z regulativnimi standardi.To zagotavlja, da tranzistor ne le izpolnjuje, ampak presega pričakovanja uspešnosti v različnih zahtevnih okoljih, kar na koncu odraža stalni napredek in inovativne aplikacije na področju elektronike.
