Programabilni logični krmilnik (PLC): delovanje, vrste in aplikacije

Programabilni logični krmilnik (PLC) je tisto, kar uporabljate za avtomatizacijo strojev in industrijskih procesov na zanesljiv in nadzorovan način.V tem članku boste izvedeli, kaj je PLC, kako deluje skozi svoj cikel skeniranja in kako njegove glavne komponente strojne opreme delujejo skupaj.Videli boste tudi različne vrste PLC-jev, običajne programske jezike in kako vhodne in izhodne naprave povezujejo krmilnik z opremo.Na koncu boste jasno razumeli, kje se uporabljajo PLC-ji in zakaj so pomembni v sistemih avtomatizacije.

Katalog

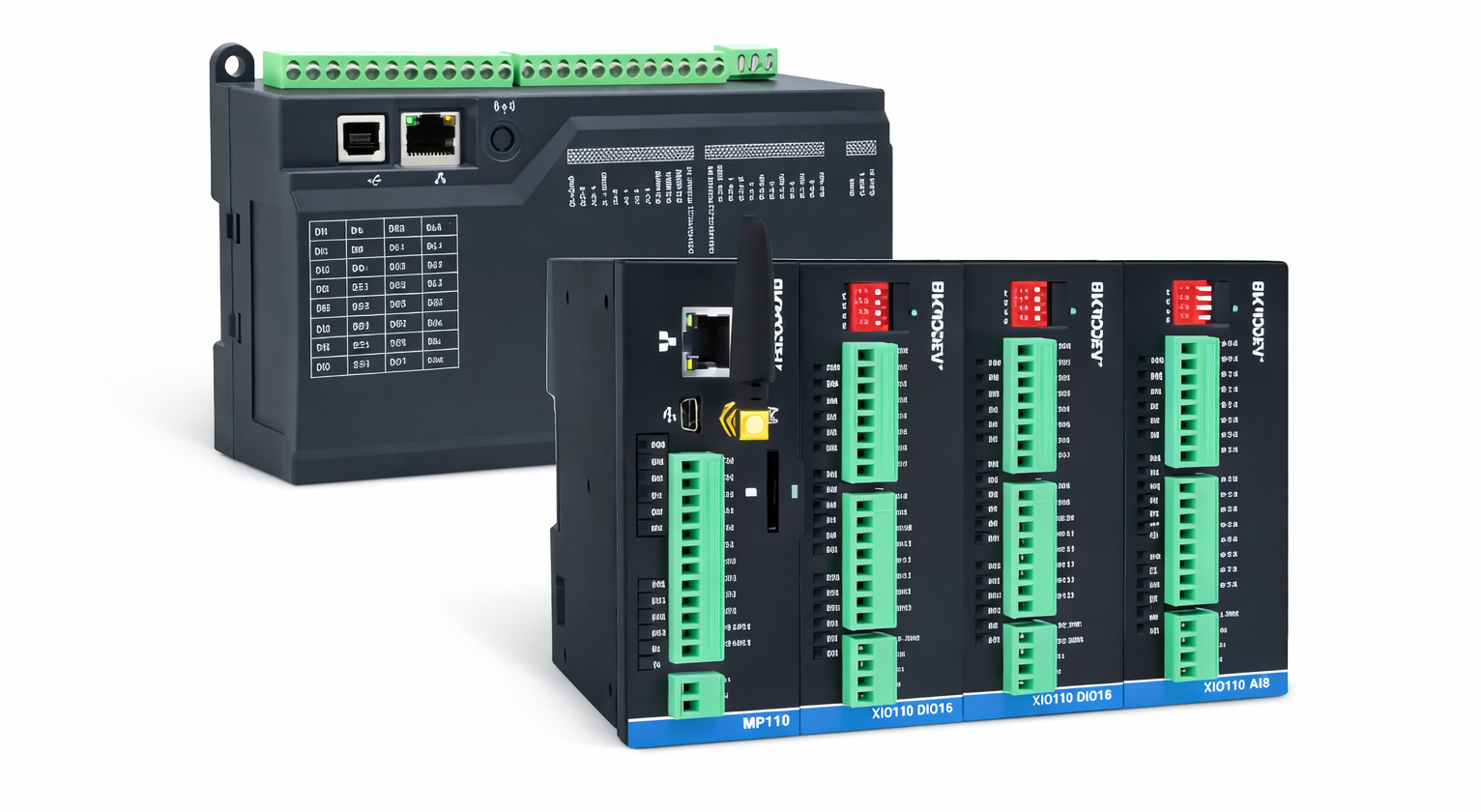

Slika 1. Programabilni logični krmilnik (PLC)

Kaj je programabilni logični krmilnik?

Programabilni logični krmilnik (PLC) je robustna industrijska krmilna naprava, ki se uporablja za avtomatizacijo strojev in procesov.Zasnovan je za zanesljivo opravljanje nadzornih nalog v okoljih z električnim šumom, vibracijami in temperaturnimi spremembami.PLC-ji se pogosto uporabljajo, ker zagotavljajo stabilno in ponovljivo krmiljenje z uporabo programske opreme in ne z ožičenimi releji.Omogočajo spreminjanje ali razširitev sistemov avtomatizacije brez ponovnega ožičenja celotnih plošč.V industrijski avtomatizaciji PLC-ji služijo kot osrednja enota za odločanje, ki usklajuje vhode in izhode po vnaprej določeni logiki.

Kako deluje PLC?

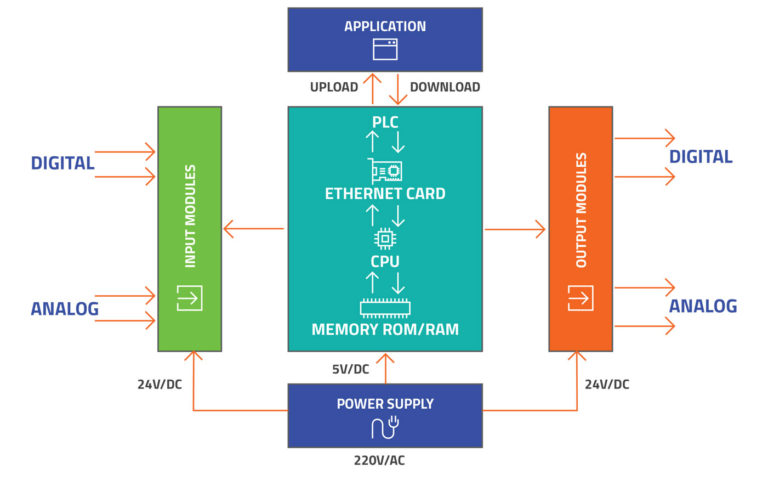

Slika 2. Cikel delovanja PLC-ja

PLC deluje tako, da večkrat izvaja preprost in predvidljiv operacijski cikel, imenovan cikel skeniranja.Kot je prikazano na sliki, se proces začne s skeniranjem vhoda, kjer PLC prebere trenutno stanje priključenih signalov.Nato krmilnik izvede izvajanje programa in uporabi shranjeno logiko za vhodna stanja.Ko je logika ocenjena, PLC izvede posodobitev izhoda in ustrezno spremeni izhodne signale.To zaporedje teče neprekinjeno v zanki, kar omogoča PLC-ju, da se hitro odzove na spremembe.Slika ponazarja to zaprto zanko branja, obdelave in posodabljanja.To ciklično delovanje zagotavlja stabilen in časovni nadzor v sistemih industrijske avtomatizacije.

Komponente sistema PLC

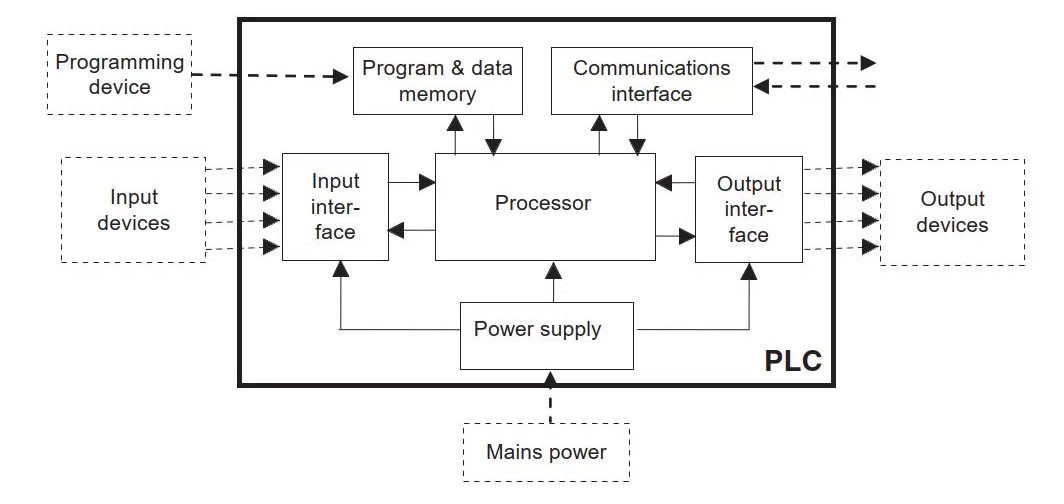

Slika 3. Glavne komponente sistema PLC

• CPU (centralna procesna enota)

CPU je jedro PLC-ja in je odgovoren za obdelavo krmilnih navodil.Upravlja logično izvajanje, notranjo koordinacijo in celotno delovanje krmilnika.CPU zagotavlja dosledno in deterministično obnašanje med nalogami avtomatizacije.

• Napajanje

Napajalnik pretvori vhodno električno energijo v regulirane napetosti, ki jih zahteva PLC.Zagotavlja stabilno napajanje vseh notranjih modulov in ščiti sistem pred nihanji napetosti.Zanesljivo napajanje je bistvenega pomena za neprekinjeno delovanje.

• Vhodni moduli

Vhodni moduli sprejemajo signale iz zunanjih naprav in jih pretvarjajo v obliko, ki jo PLC lahko prepozna.Zagotavljajo električno izolacijo in kondicioniranje signala za zaščito notranjih tokokrogov.Ti moduli delujejo kot vmesnik med fizičnim procesom in krmilnikom.

• Izhodni moduli

Izhodni moduli pošiljajo krmilne signale iz PLC-ja zunanjim napravam.Odločitve notranjega nadzora prevajajo v električne signale, primerne za terensko opremo.Pravilno ravnanje z izhodom zagotavlja natančne in varne krmilne ukrepe.

• Pomnilnik (program in podatki)

Pomnilnik PLC shranjuje krmilne programe in sistemske podatke, potrebne za delovanje.Med izvajanjem ohranja konfiguracijske informacije in operativne vrednosti.Pomnilnik zagotavlja, da lahko PLC dosledno izvaja logiko v ciklih.

• Komunikacijski vmesniki

Komunikacijski vmesniki omogočajo PLC-ju izmenjavo podatkov z zunanjimi sistemi.Podpirajo integracijo z drugimi krmilniki, nadzornimi sistemi in napravami za programiranje.Ti vmesniki omogočajo usklajeno avtomatizacijo v večjih sistemih.

Vrste PLC-jev

Kompaktni PLC-ji

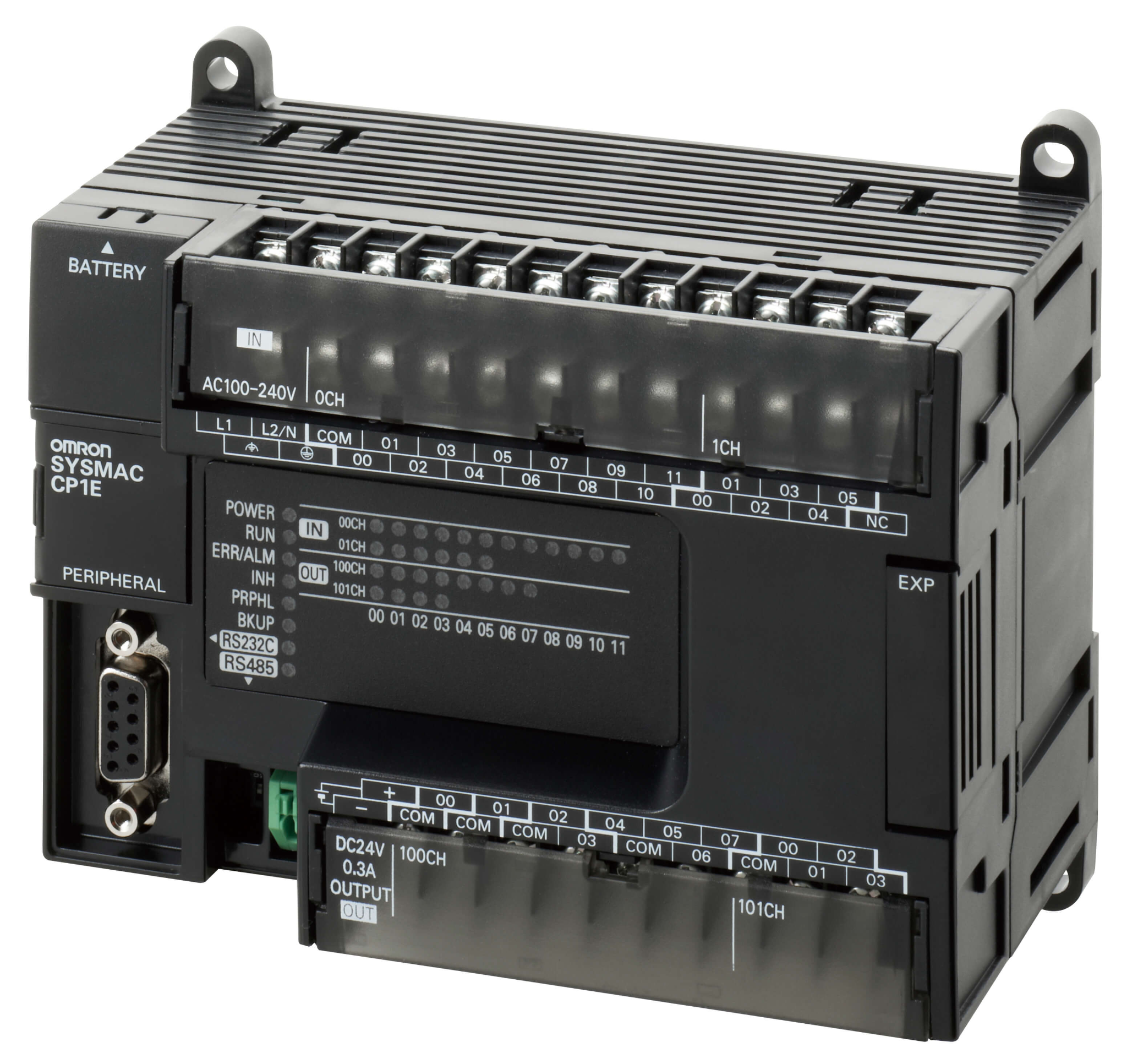

Slika 4. Kompaktni PLC

Kompakten PLC je samostojen krmilnik s fiksnimi vhodi, izhodi in procesnimi funkcijami v eni enoti.Zasnovan je za manjše naloge avtomatizacije, kjer sta prostor in stroški omejeni.Slika prikazuje, kako so vse krmilne funkcije integrirane v eno ohišje.Kompaktne PLC-je je enostavno namestiti in zahtevajo minimalno ožičenje.Običajno se uporabljajo v preprostih nadzornih ploščah in samostojnih strojih.Zaradi njihove fiksne zasnove so primerni za aplikacije s stabilnimi in natančno opredeljenimi zahtevami.Kompaktni PLC-ji zagotavljajo zanesljiv nadzor brez potrebe po razširitvi sistema.

Modularni PLC-ji

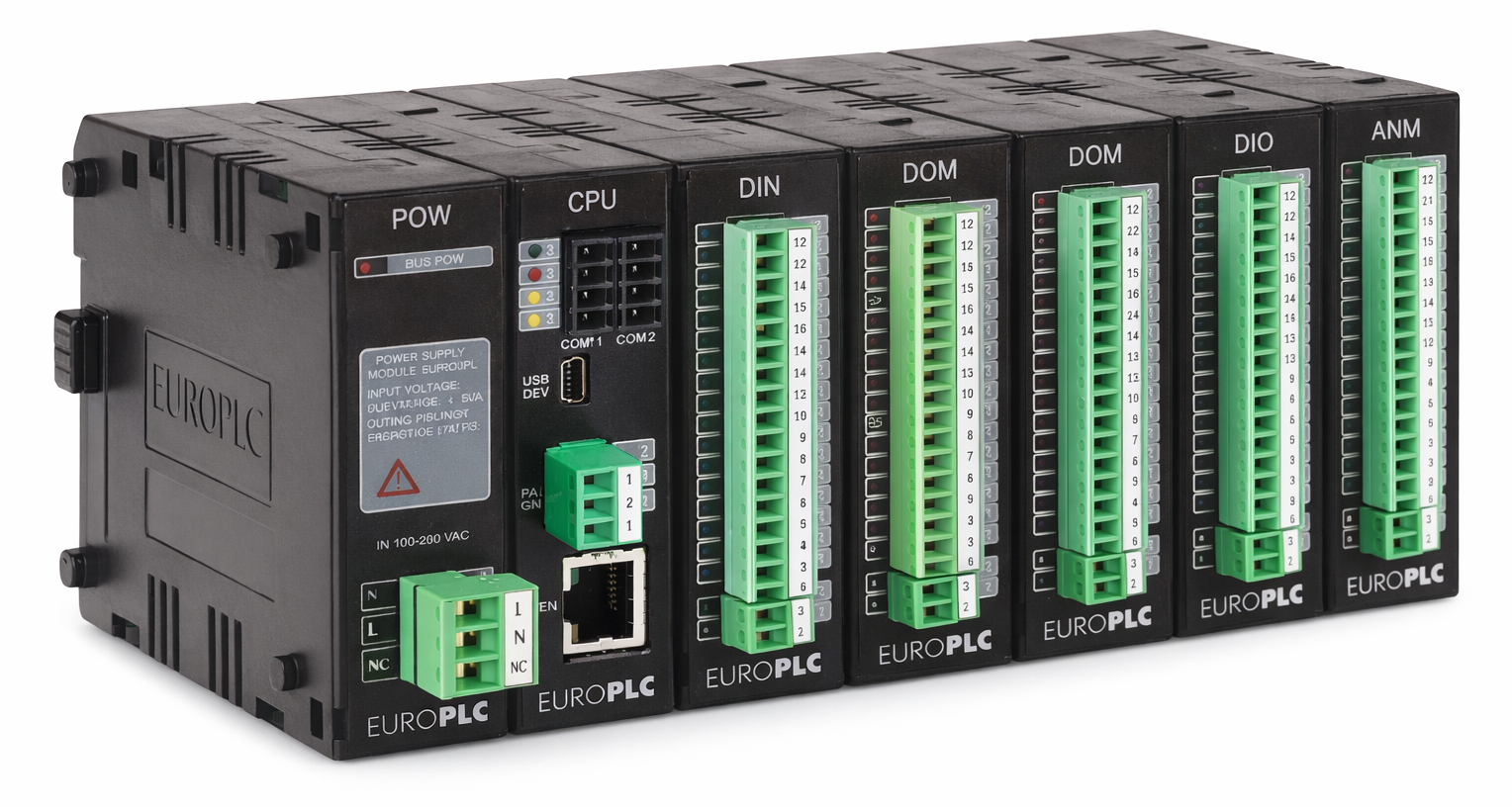

Slika 5. Modularni PLC

Modularni PLC je sestavljen iz ločenih modulov, povezanih s centralnim krmilnikom.Vsak modul opravlja določeno funkcijo, kot je obdelava ali obdelava signalov.Slika prikazuje, kako so moduli razporejeni drug poleg drugega, da tvorijo celoten sistem.Modularni PLC-ji omogočajo dodajanje ali odstranjevanje modulov, ko se sistemske zahteve spremenijo.Zaradi te prilagodljivosti so primerni za srednje do velike sisteme avtomatizacije.Razširitev je možna brez zamenjave celotnega krmilnika.Modularni PLC-ji podpirajo razširljive in prilagodljive krmilne rešitve.

PLC-ji, nameščeni v omari

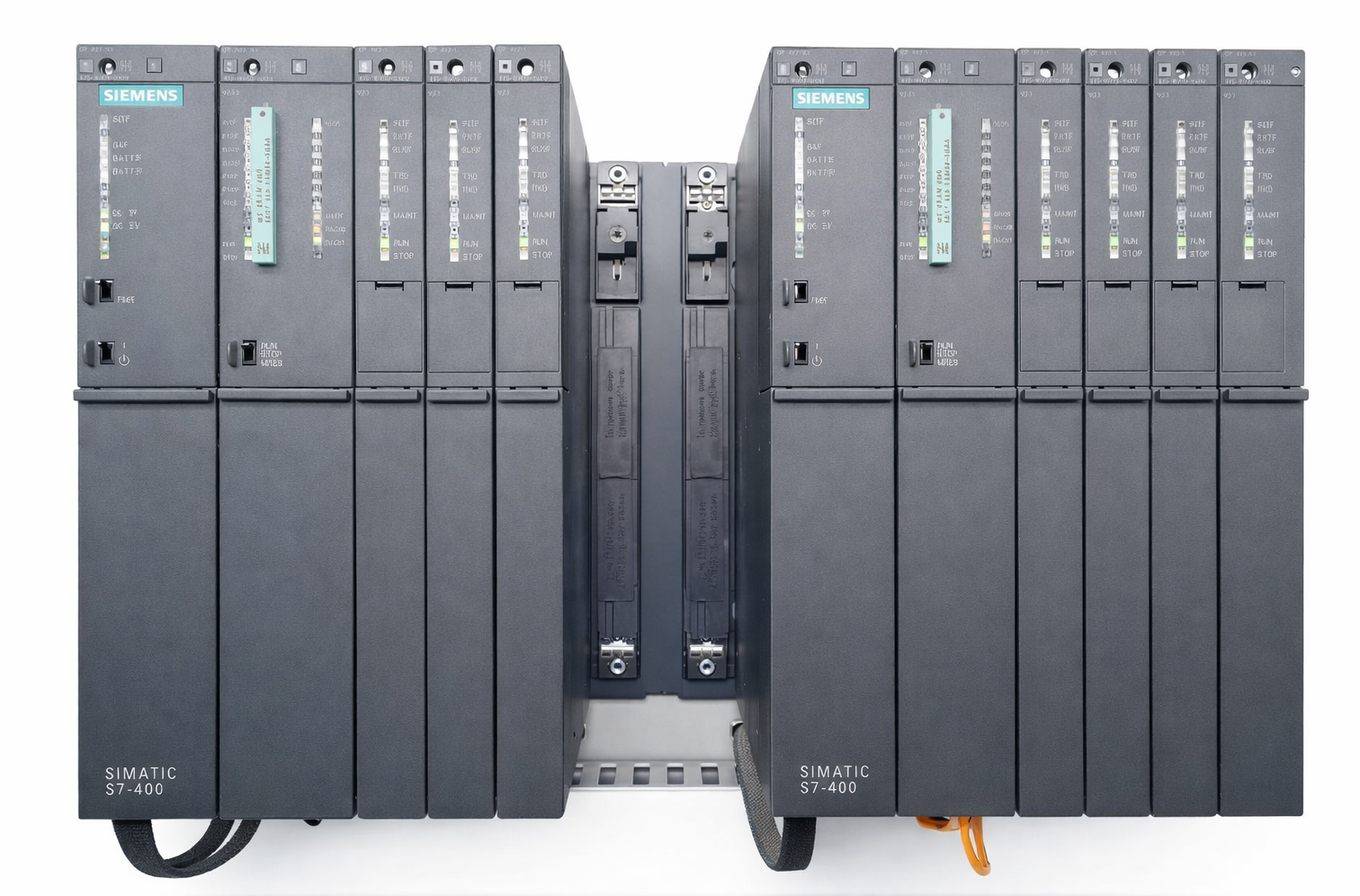

Slika 6. PLC v omari

PLC za vgradnjo v omaro je visokozmogljiv krmilnik, zasnovan za velike nadzorne sisteme.Uporablja namensko stojalo za shranjevanje več funkcionalnih modulov v organizirani strukturi.Slika prikazuje module, nameščene v skupno hrbtno ploščo znotraj omare.PLC-ji za vgradnjo v omaro podpirajo veliko število signalov in kompleksnih konfiguracij.Namenjeni so za sisteme, ki zahtevajo visoko zanesljivost in dolgotrajno delovanje.Ta struktura omogoča enostavno vzdrževanje in zamenjavo modulov.PLC-ji za vgradnjo v omaro so primerni za zahtevna okolja avtomatizacije.

Varnostni PLC-ji

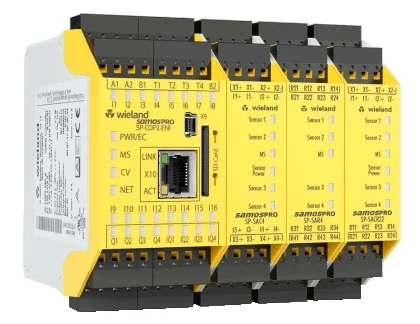

Slika 7. Varnostni PLC

Varnostni PLC je specializiran krmilnik, zasnovan za upravljanje nadzornih funkcij, povezanih z varnostjo.Deluje ločeno od standardne krmilne logike, da zagotovi zanesljivo varnostno delovanje.Slika poudarja namenske varnostne module in povezave, ki se uporabljajo za naloge zaščite.Varnostni PLC-ji spremljajo signale in vzdržujejo varna stanja sistema, ko pride do nenormalnih razmer.Zgrajeni so s funkcijami redundance in zaznavanja napak.Varnostni PLC-ji zagotavljajo nadzorovane in predvidljive odzive v varnostno kritičnih sistemih.

Programski jeziki PLC

Lestvična logika (LD)

Ladder Logic (LD) je grafični programski jezik PLC, izdelan po vzoru tradicionalnih relejnih krmilnih vezij.Predstavlja krmilno logiko z uporabo prečk, razporejenih med dvema navpičnima vodiloma, podobno električnim lestvenim diagramom.Kontakti in tuljave se uporabljajo za izražanje logičnih pogojev in nadzornih dejanj na vizualni način.Zaradi te strukture je nadzorna razmerja enostavno prepoznati in slediti.Lestvična logika jasno kaže, kako so logični pogoji kombinirani za oblikovanje kontrolnih odločitev.Zaradi poznane postavitve je lahko berljiva tudi začetnikom.LD se pogosto uporablja za ustvarjanje jasne in vzdržljive krmilne logike PLC.

Diagram funkcijskega bloka (FBD)

Diagram funkcijskih blokov (FBD) je programski jezik PLC, ki temelji na blokih in se uporablja za vizualno predstavitev krmilnih funkcij.Organizira krmilno logiko v funkcionalne bloke, povezane s signalnimi linijami.Vsak blok izvede določeno operacijo, kot je logična obdelava, primerjava ali manipulacija signala.Povezave med bloki prikazujejo, kako podatki tečejo skozi krmilno logiko.Ta vizualna struktura pomaga poenostaviti kompleksna kontrolna razmerja.FBD je zelo primeren za predstavitev logičnih in zveznih krmilnih funkcij.Zagotavlja jasen in strukturiran način za izdelavo programov PLC.

Strukturirano besedilo (ST)

Strukturirano besedilo (ST) je besedilni programski jezik PLC na visoki ravni.Opisuje krmilno logiko z uporabo berljivih stavkov, urejenih v strukturiranem formatu.Ta pristop omogoča jasno izražanje kompleksnih pogojev in izračunov.Strukturirano besedilo je uporabno, kadar krmilna logika zahteva natančne matematične ali logične izraze.Pisna oblika pomaga organizirati logiko v čistem in logičnem redu.Običajno se uporablja v naprednih in podatkovno vodenih nadzornih aplikacijah.

Seznam navodil (IL)

Instruction List (IL) je nizkonivojski programski jezik PLC, ki temelji na kratkih besedilnih ukazih.Predstavlja krmilno logiko kot zaporedje ukazov, ki se izvajajo v določenem vrstnem redu.Vsako navodilo izvede določeno operacijo nad kontrolnimi podatki.Ta oblika je kompaktna in tesno usklajena z interno obdelavo kontrolnih navodil.IL zagotavlja neposreden in strukturiran način za izražanje osnovne krmilne logike.Pomaga pri ponazoritvi poteka posameznih krmilnih operacij.Seznami navodil se osredotočajo na jedrnato in urejeno logično predstavitev.

Zaporedna funkcijska shema (SFC)

Sequential Function Chart (SFC) je programski jezik PLC, ki se uporablja za organiziranje krmilne logike v zaporedne korake.Predstavlja procese kot niz definiranih stopenj, ki jih povezujejo prehodi.Vsak korak definira določeno delovno stanje znotraj krmilnega zaporedja.Prehodi označujejo pogoje, potrebne za prehod z enega koraka na drugega.Zaradi te strukture je celoten tok procesa lahko razumljiv.SFC je idealen za organizacijo večstopenjskih krmilnih sekvenc.Pomaga poenostaviti strukturo kompleksne logike nadzora procesov.

PLC vhodne in izhodne naprave

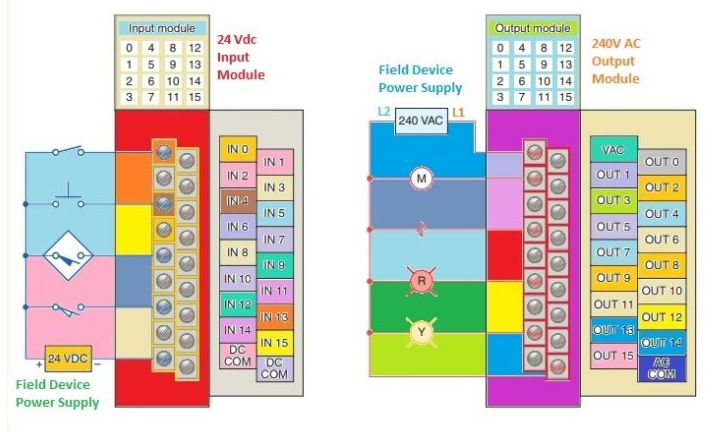

Slika 8. Vhodne in izhodne naprave PLC

Vhodne in izhodne naprave PLC so zunanje komponente, ki povezujejo krmilnik s fizičnim procesom.Vhodne naprave pošiljajo signale iz polja v PLC, medtem ko izhodne naprave sprejemajo krmilne signale iz PLC-ja.Kot je prikazano na sliki, vhodne naprave vključujejo senzorje in stikala, ki zaznavajo fizične pogoje.Izhodne naprave vključujejo aktuatorje, indikatorje in motorje, ki izvajajo dejanja.Diagram prikazuje, kako se signali polja usmerjajo med napravami in krmilnikom.Ta interakcija omogoča PLC-ju, da spremlja in vpliva na proces.Vhodne in izhodne naprave tvorijo komunikacijsko povezavo med logiko avtomatizacije in opremo.

Prednosti uporabe PLC-jev

PLC-ji ponujajo več ključnih prednosti, zaradi katerih so idealni za industrijsko avtomatizacijo.

• Visoka zanesljivost in stabilno delovanje v težkih okoljih

• Prilagodljiva krmilna logika, ki jo je mogoče spreminjati s programsko opremo

• Zmanjšano ožičenje v primerjavi s krmilnimi sistemi na osnovi relejev

• Hitrejše odpravljanje težav z diagnostičnimi funkcijami

• Enostavna razširljivost za podporo razširitvi sistema

Aplikacije PLC-jev

1. Proizvodne in montažne linije

PLC krmilijo transportne trakove, stroje in avtomatizirane delovne postaje.Zagotavljajo sinhronizirano delovanje in dosledno proizvodnjo.Njihova zanesljivost podpira neprekinjene proizvodne procese.

2. Procesne industrije

V procesnih obratih PLC-ji upravljajo spremenljivke, kot so nivo, pretok in temperatura.Pomagajo vzdrževati stabilne pogoje delovanja.Ta nadzor izboljša doslednost izdelka in varnost postopka.

3. Sistemi za avtomatizacijo zgradb

PLC-ji se uporabljajo za krmiljenje sistemov razsvetljave, prezračevanja in dostopa.Omogočajo centralizirano spremljanje delovanja stavbe.To izboljša energetsko učinkovitost in koordinacijo sistema.

4. Energetski in komunalni sistemi

PLC nadzorujejo in krmilijo električno in komunalno opremo.Podpirajo zanesljivo delovanje transformatorskih postaj in čistilnih naprav.Njihova hitra odzivnost izboljša stabilnost sistema.

5. Promet in infrastruktura

PLC-ji upravljajo signalizacijo, nadzor in pomožne sisteme.Pomagajo ohranjati varno in predvidljivo delovanje.To podpira zanesljivost infrastrukture velikega obsega.

PLC proti SCADA proti DCS

Parameter	PLC	SCADA	DCS
Primarna vloga	Neposredni nadzor	Spremljanje in nadzor	Porazdeljeno vodenje procesov
Sistemska raven	Terenska raven	Nadzorna raven	Raven procesa
Kontrolna izvedba	ja	št	ja
Sistemska arhitektura	Centralizirano	Centralizirano spremljanje	Porazdeljeno
Tipičen nadzorni obseg	Stroj ali celica	Pogled na celotno rastlino	Procesne enote
Ravnanje s podatki	Kontrolni podatki	Podatki velikega obsega	Nadzor in podatki
Uporabniški vmesnik	Minimalno	Grafični HMI	Integriran HMI
Kompleksnost sistema	Nizka do srednja	Srednje	visoko
Odvisnost od omrežja	Nizka	visoko	visoko
Podpora redundance	Omejeno	Temelji na programski opremi	Vgradna
Metoda razširitve	Modularni V/I	Skaliranje programske opreme	Porazdeljena vozlišča
Fokus konfiguracije	Logično krmiljenje	Vizualizacija	Usklajevanje procesa
Osredotočenost na vzdrževanje	Strojna logika	Programska oprema in podatki	Po celotnem sistemu
Integracijska vloga	Nadzorno vozlišče	Nadzorni sloj	Jedrni nadzorni sistem

Zaključek

PLC-ji delujejo tako, da nenehno berejo vhode, obdelujejo logiko in posodabljajo izhode za natančno in dosledno krmiljenje strojev.Njihova struktura strojne opreme, prilagodljivi tipi krmilnikov in standardizirani programski jeziki vam omogočajo načrtovanje sistemov za majhne in velike naloge avtomatizacije.S povezovanjem senzorjev in aktuatorjev s krmilno logiko vam PLC-ji omogočajo neposreden nadzor nad procesi.Zaradi njihove zanesljivosti, prilagodljivosti in široke uporabe v panogah so osrednja tehnologija v industrijski avtomatizaciji.
