Razloženo stikalo s pritiskom na gumb za enostavno učenje

Gumbna stikala vam omogočajo preprosto upravljanje električnih tokokrogov s preprostim pritiskom.V tem članku boste izvedeli, kaj je gumbno stikalo, kako deluje in kateri so glavni deli v njem.Razumeli boste tudi različne tipe, ki temeljijo na delovanju, konfiguraciji kontaktov ter drogu in metu.Poleg tega boste videli, kje se uporabljajo, kakšna so v primerjavi z drugimi stikali in kako izbrati pravo.

Katalog

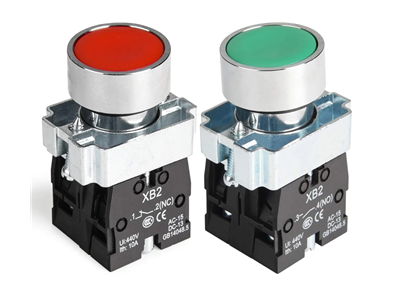

Slika 1. Stikalo s pritiskom na gumb

Kaj je stikalo s pritiskom na gumb?

Gumbno stikalo je preprosta električna naprava, ki se uporablja za ročno krmiljenje tokokroga s pritiskom na gumb.Običajno ga najdemo v nadzornih ploščah, strojih in elektronskih napravah, kjer je potreben hiter uporabniški vnos.Ta vrsta stikala omogoča uporabniku, da začne, ustavi ali sproži dejanje z enim pritiskom.Zasnovan je za enostavno upravljanje in zanesljivo delovanje v sistemih z nizko in visoko močjo.

Gumbna stikala se pogosto uporabljajo, ker zagotavljajo neposreden in intuitiven nadzor.Pogosto so nameščeni na ploščah ali opremi za udoben dostop.Ta stikala so na voljo v različnih velikostih, oblikah in materialih, odvisno od uporabe.Njihov glavni namen je zagotoviti hiter in učinkovit način krmiljenja električnih funkcij brez kompleksnih mehanizmov.

Načelo delovanja stikala s pritiskom na gumb

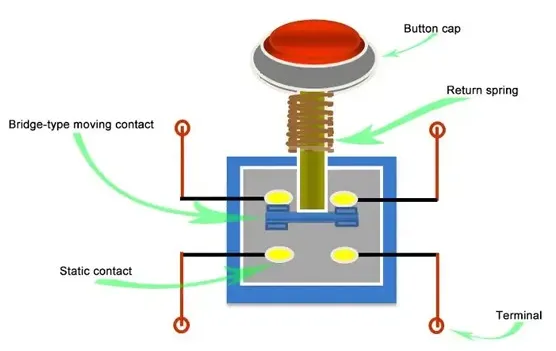

Slika 2. Delovni mehanizem

Stikalo na gumb deluje tako, da spremeni stanje električnega tokokroga, ko je gumb pritisnjen.Ko ni uporabljene sile, ostane vezje v privzetem stanju, odprto ali zaprto, odvisno od zasnove.S pritiskom na gumb deluje sila na notranji mehanizem, ki povzroči premikanje električnih kontaktov.To gibanje omogoča pretok toka ali pa ga takoj ustavi.

Ko se gumb sprosti, se stikalo vrne v prvotno stanje, s čimer se vezje povrne v privzeto stanje.Ta hiter prehod zagotavlja zanesljiv nadzor električnih signalov v realnem času.Sprememba položaja kontakta neposredno vpliva na pretok toka, zaradi česar stikalo deluje kot kontrolna točka v vezju.Zaradi tega preprostega dejanja so stikala z gumbi učinkovita za natančne in ponavljajoče se operacije.

Komponente stikala s tipkami

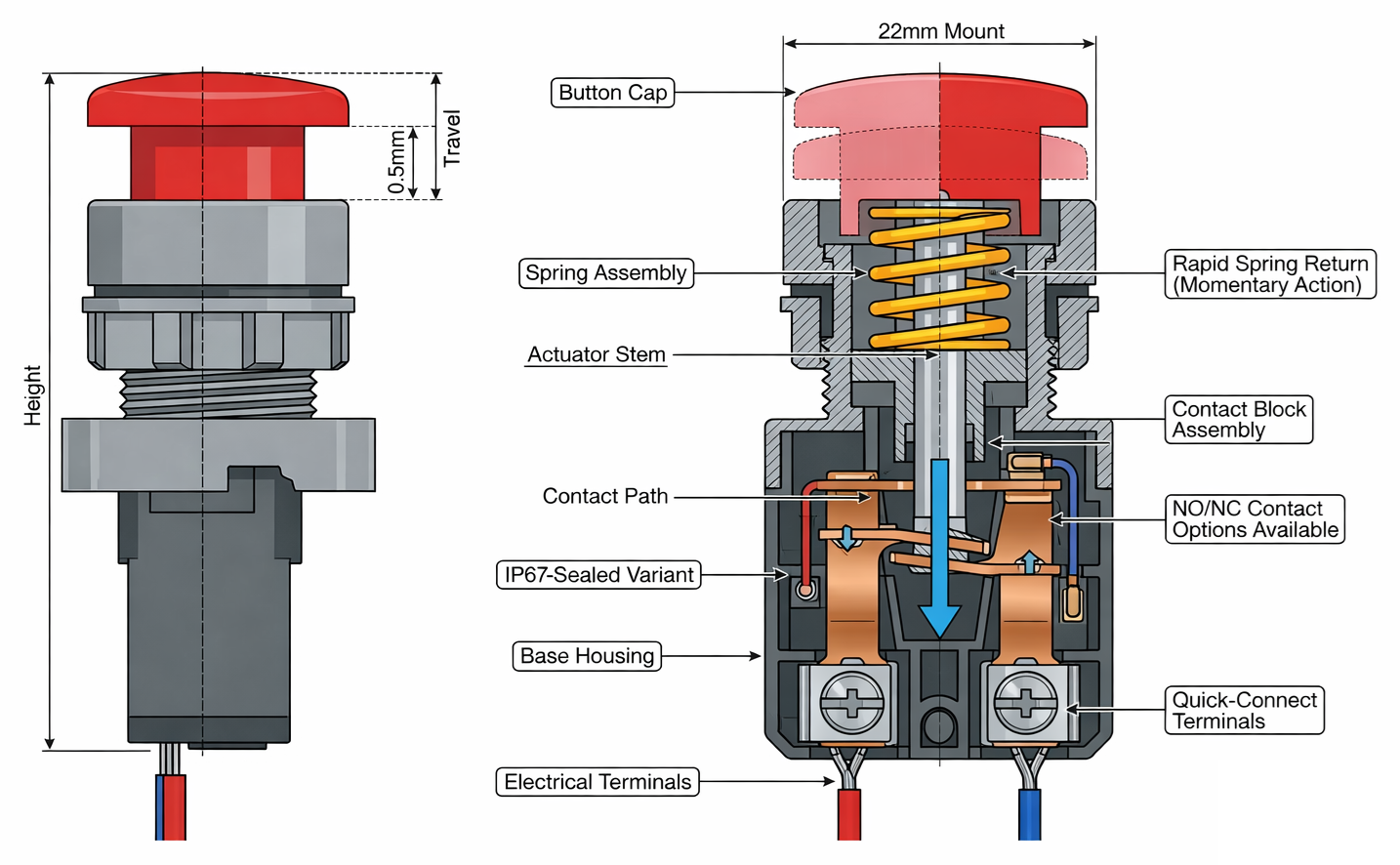

Slika 3. Notranja zgradba gumba

• Pokrov gumba (aktuator)

Pokrovček gumba je vidni del, ki ga pritisnete za upravljanje stikala.Zasnovan je za enostaven stik in je lahko v različnih barvah in oblikah za identifikacijo.Aktuator prenese uporabljeno silo na notranji mehanizem.Njegova zasnova zagotavlja gladko in dosledno stiskanje pri večkratni uporabi.

• Povratna pomlad

Povratna vzmet je odgovorna za vrnitev gumba v prvotni položaj po pritisku.Shranjuje mehansko energijo, ko je stisnjena, in jo sprosti, ko je sila odstranjena.To zagotavlja hitro in zanesljivo ponastavitev stikala.Vzmet tudi pomaga vzdrževati dosleden taktilni odziv med delovanjem.

• Premični kontakt (mostični kontakt)

Premični kontakt premakne položaj, ko pritisnete gumb.Povezuje ali odklopi električno pot znotraj stikala.Ta del je zasnovan tako, da vzdrži obvladovanje ponavljajočih se kontaktnih ciklov.Njegovo gibanje neposredno določa, ali tok teče skozi vezje.

• Statični kontakt

Statični kontakt ostane pritrjen znotraj stikala in služi kot priključna točka za premikajoči se kontakt.Oblikuje električno pot, ko se ga dotakne premikajoči se kontakt.Ti kontakti so običajno izdelani iz prevodnih materialov za učinkovit prenos toka.Njihov stabilen položaj zagotavlja dosledno preklopno zmogljivost.

• Sklop kontaktnega bloka

Kontaktni blok vsebuje kontaktni sistem in podpira pravilno poravnavo.Zagotavlja, da se gibljivi in ​​statični kontakti med delovanjem pravilno srečajo.Ta struktura pomaga ohranjati električno zanesljivost in zmanjšuje obrabo.Omogoča tudi modularno zamenjavo v nekaterih oblikah stikal.

• Sponke (električne povezave)

Sponke so zunanje priključne točke, kjer so pritrjene žice.Omogočajo integracijo stikala v električni tokokrog.To so lahko vijačni, spajkalni ali hitro spojni priključki.Pravilna zasnova sponk zagotavlja varne in stabilne električne povezave.

• Ohišje (telo/osnova)

Ohišje zapre vse notranje komponente in zagotavlja mehansko zaščito.Običajno je izdelan iz trpežnih plastičnih ali kovinskih materialov.Ohišje podpira tudi montažo na plošče ali ohišja.Ščiti notranje dele pred prahom, vlago in mehanskimi poškodbami.

Vrste stikal s tipkami

Na podlagi operacije

1. Stikalo s trenutnim gumbom

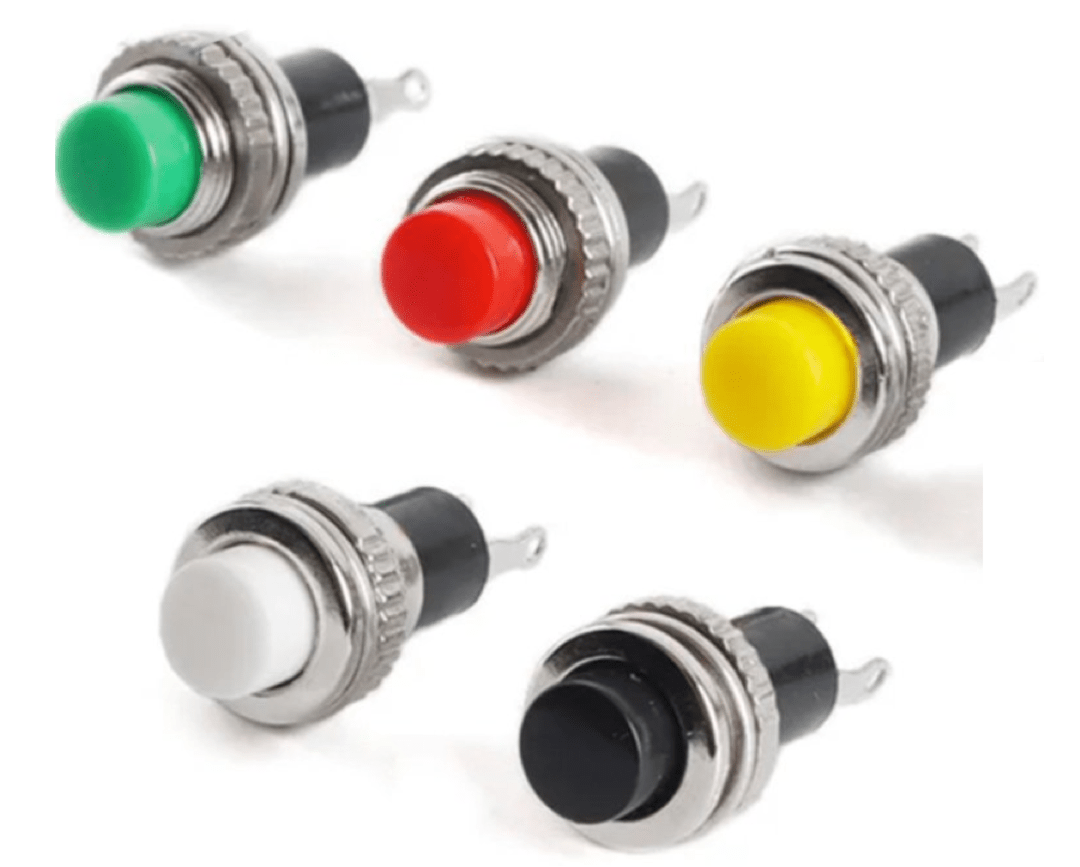

Slika 4. Primer trenutnega stikala

Stikalo s trenutnim gumbom je vrsta stikala, ki ostane aktivno le, ko je pritisnjeno.Ko je tlak odstranjen, se samodejno vrne v prvotno stanje.To vedenje se običajno uporablja v aplikacijah, ki zahtevajo začasno aktivacijo, kot so zvonci ali kontrolni signali.Hitro povratno delovanje zagotavlja natančen in kratkotrajen nadzor.

Ta stikala so zasnovana za takojšen odziv med delovanjem.S pritiskom se sproži sprememba, spuščanje pa takoj ustavi dejanje.Zaradi tega so primerni za sisteme, kjer neprekinjeno aktiviranje ni potrebno.Zaradi preprostega delovanja in hitre ponastavitve se pogosto uporabljajo v nadzornih ploščah in elektronskih napravah.

2. Zaskočno (vzdrževano) stikalo s pritiskom na gumb

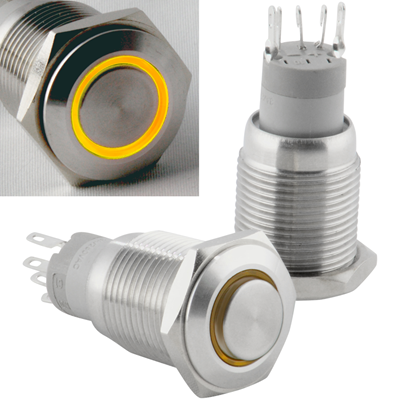

Slika 5. Primer zaskočnega stikala

Stikalo z zaskočnim gumbom je vrsta stikala, ki po pritisku ostane v svojem zadnjem položaju.Ko gumb pritisnete enkrat, ostane aktiviran, dokler ga ponovno ne pritisnete, da spremenite stanje.To omogoča, da stikalo ohrani svojo funkcijo brez neprekinjenega pritiska.Običajno se uporablja za nadzor vklopa/izklopa v električnih sistemih.

Ta vrsta stikala zagotavlja stabilno delovanje za aplikacije, ki zahtevajo konstantno stanje.Uporabniku ni treba držati gumba, da ostane vezje aktivno.S ponovnim pritiskom preklopite stanje nazaj, kar olajša nadzor naprav.Njegovo vzdrževano obnašanje je uporabno pri nadzoru moči in delovanju opreme.

Na podlagi konfiguracije stika

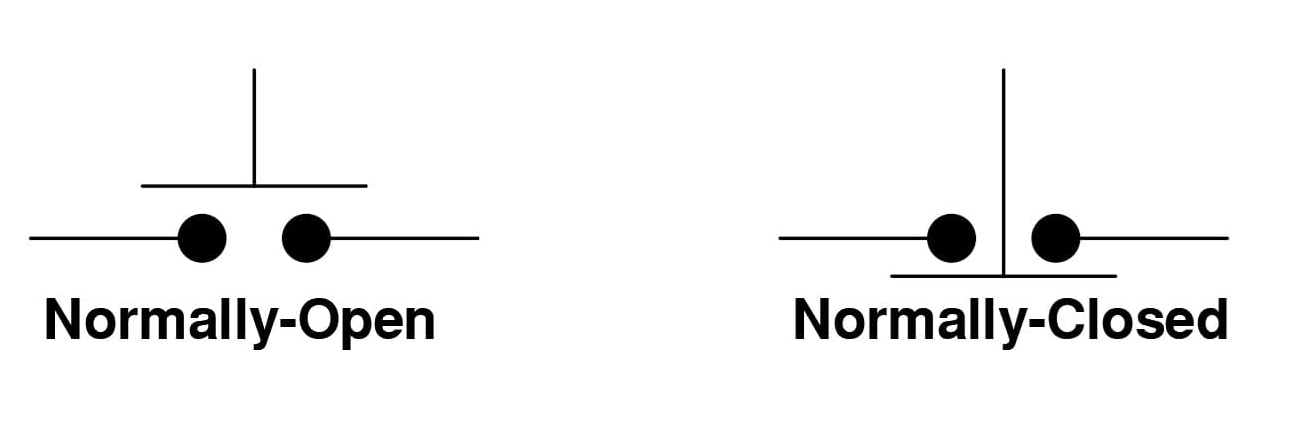

Slika 6. Diagram NO proti NC

1. Normalno odprt (NE)

Običajno odprto stikalo z gumbom je vrsta stikala, kjer je tokokrog v privzetem stanju odprt.To pomeni, da tok ne teče, dokler ne pritisnete gumba.Ko pritisnete gumb, se kontakti zaprejo in omogočijo tok skozi vezje.Ko se sprosti, se vezje vrne v odprto stanje.

Ta vrsta konfiguracije se običajno uporablja v nadzornih sistemih, ki zahtevajo aktivacijo le, ko je to potrebno.Zagotavlja, da vezje ostane neaktivno, razen če ga sproži uporabnik.Obnašanje je jasno prikazano v tipičnih kontaktnih diagramih, kjer se reža zapre med delovanjem.Široko se uporablja v gumbih za zagon in signalnih vhodih.

2. Normalno zaprto (NC)

Normalno zaprto stikalo z gumbom je vrsta stikala, kjer je vezje zaprto v privzetem stanju.To omogoča neprekinjen tok, ko gumb ni pritisnjen.S pritiskom na gumb odprete tokokrog in prekinete tok.S sprostitvijo gumba se ponovno vzpostavi stanje zaprtega tokokroga.

Ta konfiguracija se pogosto uporablja v varnostnih sistemih in funkcijah zaustavitve v sili.Zagotavlja, da tokokrog ostane aktiven, razen če je namenoma prekinjen.Sprememba stanja kontakta je jasno prikazana v standardnih diagramih med delovanjem.Uporaben je v aplikacijah, kjer je za zaščito potrebna prekinitev toka.

Na podlagi Pole and Throw

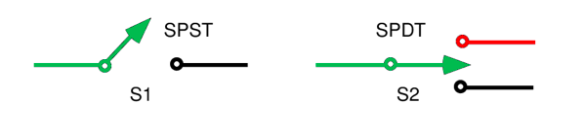

Slika 7. Diagram SPST in SPDT

SPST in SPDT sta konfiguraciji enopolnega stikala, ki krmilita eno električno vezje.Stikalo SPST (Single Pole Single Throw) ima en vhod in en izhod, kar omogoča preprost vklop/izklop.Deluje kot osnovno stikalo, ki bodisi poveže ali odklopi vezje.Zaradi tega je primeren za enostavne naloge preklapljanja.

Stikalo SPDT (Enopolni dvojni met) prav tako nadzoruje eno vezje, vendar zagotavlja dve možni izhodni poti.Omogoča, da se tok usmeri na enega od dveh priključkov.Zaradi tega je uporaben za izbiro med dvema različnima vezjema ali načinoma.Diagram običajno prikazuje en vhod preklapljanja med dvema izhodoma.

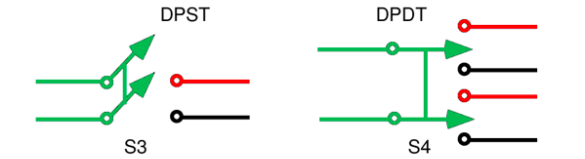

Slika 8. Diagram DPST in DPDT

DPST in DPDT sta dvopolni konfiguraciji stikala, zasnovani za krmiljenje več vezij hkrati.Stikalo DPST (Double Pole Single Throw) lahko krmili dve ločeni vezji hkrati z enim samim dejanjem.Omogoča vklop ali izklop obeh tokokrogov skupaj.To je uporabno v aplikacijah, ki zahtevajo sinhroniziran nadzor.

Stikalo DPDT (Double Pole Double Throw) krmili dva tokokroga in za vsako zagotavlja dve preklopni poti.Omogoča bolj zapleteno preklapljanje s preusmeritvijo toka na več načinov.Ta konfiguracija se običajno uporablja v vzvratnih tokokrogih in naprednih krmilnih sistemih.Diagram običajno prikazuje dva pola, ki preklapljata med dvema nizoma izhodov.

Prednosti in slabosti tipkalnih stikal

Prednosti gumbnih stikal

• Preprosto in enostavno upravljanje

• Hiter odzivni čas

• Kompaktna in prostorsko varčna oblika

• Zanesljiv za večkratno uporabo

• Na voljo v številnih velikostih in slogih

• Primerno za sisteme nizke in visoke moči

Omejitve gumbnih stikal

• Omejen nadzor v primerjavi s kompleksnimi stikali

• Mehanska obraba skozi čas

• Zahteva fizično interakcijo

• Morda boste potrebovali zaščito v težkih okoljih

• Ni idealno za neprekinjeno preklapljanje brez podpornih tokokrogov

Uporaba stikal s tipkami

1. Industrijske nadzorne plošče

Gumbna stikala se običajno uporabljajo v industrijskih strojih za funkcije za zagon, zaustavitev in ponastavitev.Omogočajo hiter in neposreden nadzor operaterjev, ki upravljajo z opremo.Njihovo jasno označevanje in barvno kodiranje izboljšujeta varnost in učinkovitost.Ta stikala so dobra za zanesljivo delovanje stroja.

2. Zabavna elektronika

Številne vsakodnevne naprave, kot so naprave in pripomočki, za uporabniški vnos uporabljajo stikala z gumbi.Omogočajo enostavno upravljanje funkcij brez zapletenih vmesnikov.Zaradi svoje kompaktne velikosti so primerni za majhne elektronske naprave.Izboljšajo uporabnost in priročnost.

3. Avtomobilski sistemi

Gumbi se v vozilih uporabljajo za funkcije, kot so zagon motorja, aktiviranje hupe in nadzorni sistemi.Omogočajo hiter dostop do bistvenih operacij med vožnjo.Njihova vzdržljivost zagotavlja zanesljivo delovanje v različnih pogojih.Ta stikala povečujejo voznikov nadzor in udobje.

4. Medicinska oprema

Medicinske naprave uporabljajo stikala z gumbi za natančne in nadzorovane operacije.Omogočajo varno in učinkovito upravljanje opreme.Njihova odzivnost je pomembna v različnih situacijah.Čisti in zaprti modeli se pogosto uporabljajo za higieno.

5. Sistemi za avtomatizacijo doma

Gumbi se uporabljajo v sistemih pametnega doma za razsvetljavo, varnost in nadzor naprav.Zagotavljajo preprost vmesnik za nadzor avtomatiziranih funkcij.Njihova integracija z elektronskimi sistemi jih naredi vsestranske.Izboljšajo udobje v sodobnih domovih.

6. Nadzorni in instrumentacijski sistemi

V merilnih in krmilnih sistemih se tipke uporabljajo za sprožitev funkcij in prilagajanje nastavitev.Zagotavljajo natančen ročni vnos za nadzor sistema.Njihova zanesljivost zagotavlja dosledno delovanje v občutljivih aplikacijah.Ta stikala se pogosto uporabljajo pri nastavitvah testiranja in spremljanja.

Gumbno stikalo v primerjavi s preklopnim stikalom v primerjavi s preklopnim stikalom

Funkcija	Pritisni gumb Stikalo	Preklopno stikalo	Preklopno stikalo
Aktivacijska sila	1,5–5 N tipično	2–6 N tipično	2–5 N tipično
Razdalja potovanja	0,5–3 mm	2–6 mm	1,5–4 mm
Vrsta operacije	Trenutni oz zapah	Samo vzdrževano	Samo vzdrževano
Električna življenjska doba	100.000–1.000.000 ciklov	50.000–200.000 ciklov	50.000–150.000 ciklov
Mehansko življenje	Do 1.000.000+ stiskalnice	100.000–500.000 preklopi	100.000–300.000 stiskalnice
Ocene stikov	0,1 A–10 A (nizko do srednje)	3A–20A (srednje na visoko)	6A–20A (srednje na visoko)
Montažna luknja Velikost	8 mm, 12 mm, 16 mm, 22 mm	Tipično 6 mm–12 mm	20 mm–30 mm pravokotni izrez
Debelina plošče	1–6 mm	1–5 mm	1–4 mm
Hitrost preklopa	<10 ms odgovor	10–20 ms	10–20 ms
Kontakt Odpornost	≤50 mΩ tipično	≤20 mΩ tipično	≤20 mΩ tipično
Ocena tesnjenja	Do IP67/IP68 na voljo	Tipično IP40–IP65	Tipično IP40–IP65
Osvetlitev Možnost	Skupno (LED obroč/indikator)	Omejeno	Običajno (osvetljeno od zadaj vrste)
Vrste terminalov	Spajkalnik, vijak, hitra povezava	Spajka, vijak	Hitra povezava, rezilo
Delovna temperatura	-25°C do +85°C tipično	-20°C do +85°C	-20°C do +85°C

Zaključek

Stikala z gumbi ponujajo zanesljiv in enostaven način za krmiljenje električnih tokokrogov s preprostim ročnim vnosom.Njihovo delovanje temelji na osnovnem gibanju kontakta, podprtem z dobro definiranimi notranjimi komponentami in različnimi konfiguracijami, kot so trenutne, zaskočne, NO/NC ter različne vrste polov in poti.Zaradi hitre odzivnosti, kompaktne zasnove in vsestranskosti se pogosto uporabljajo v panogah, kljub nekaterim omejitvam, kot je mehanska obraba.Izbira pravega stikala je odvisna od električnih nazivnih vrednosti, vrste delovanja, okolja in kakovosti izdelave, da se zagotovi pravilno delovanje in dolgoročna zanesljivost.
