Odklopnik na diferenčni tok (RCCB): princip delovanja, vrste, ožičenje in primerjava

V tem članku boste izvedeli, kaj je RCCB, kako deluje in glavne dele v njem, ki omogočajo zaščito.Razumeli boste tudi njegove ocene, različne vrste, osnovne ideje o ožičenju in njegovo primerjavo z drugimi odklopniki.Zajete so tudi praktične uporabe v hišah, poslovnih prostorih, tovarnah in območjih, nagnjenih k vlagi, tako da lahko jasno vidite njegov pomen.

Katalog

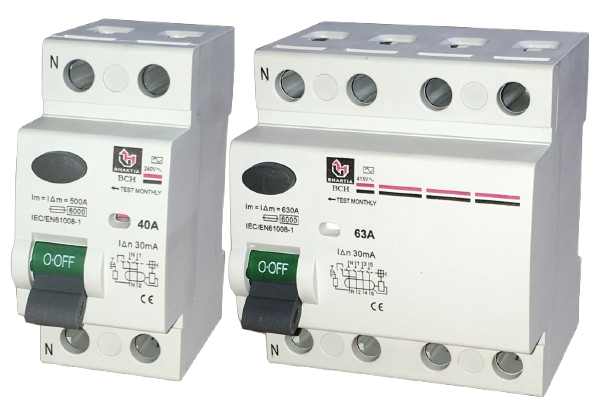

Slika 1. Odklopnik na diferenčni tok (RCCB)

Kaj je odklopnik na preostali tok?

Odklopnik na diferenčni tok (RCCB) je električna varnostna naprava, ki se uporablja za zaščito pred električnim udarom in preprečevanje požara, ki ga povzroči uhajajoči tok.Nenehno preverja tok, ki teče skozi žive in nevtralne žice, in izklopi napajanje, ko zazna nevarno razliko.Izraz diferenčni tok pomeni majhno količino električnega toka, ki uide iz normalne poti tokokroga zaradi napak v izolaciji ali naključnega stika.RCCB je običajno nameščen v domovih, pisarnah in industrijskih ploščah za izboljšanje električne varnosti.Njegov glavni namen je hiter izklop napajanja, preden pride do poškodbe ali poškodbe.

Načelo delovanja RCCB

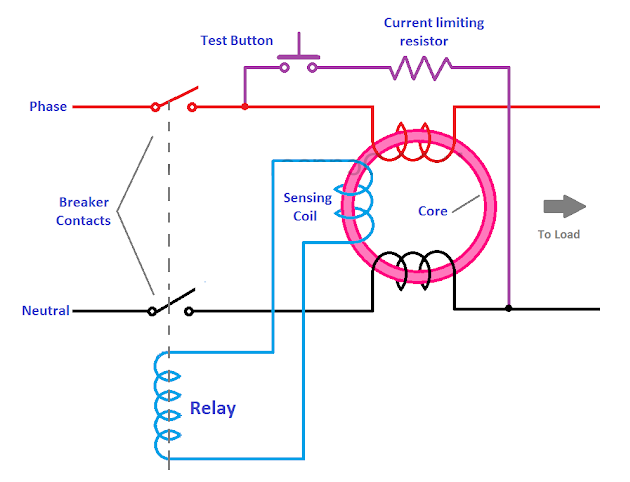

Slika 2. Načelo delovanja RCCB

RCCB deluje tako, da spremlja ravnotežje toka med faznim in ničelnim vodnikom.V normalnih pogojih je tok, ki vstopa skozi fazno žico, enak toku, ki se vrača skozi nevtralno žico.Če se oseba dotakne dela pod napetostjo ali se pojavi pot puščanja, nekaj toka teče v tla in povzroči neravnovesje.Mehanizem zaznavanja znotraj RCCB takoj zazna to razliko in aktivira sistem za sprožitev.Ko neuravnoteženost preseže nastavljeno raven občutljivosti, odklopnik prekine vezje v milisekundah.Ta hiter odziv zmanjša nevarnost električnega udara in električnih požarov.

Konstrukcija RCCB

RCCB je zgrajen z več notranjimi komponentami, ki delujejo skupaj za odkrivanje uhajanja in varno prekinitev napajanja.Ti deli so kompaktno razporejeni znotraj ulitega izolacijskega ohišja za vzdržljivost in zaščito.

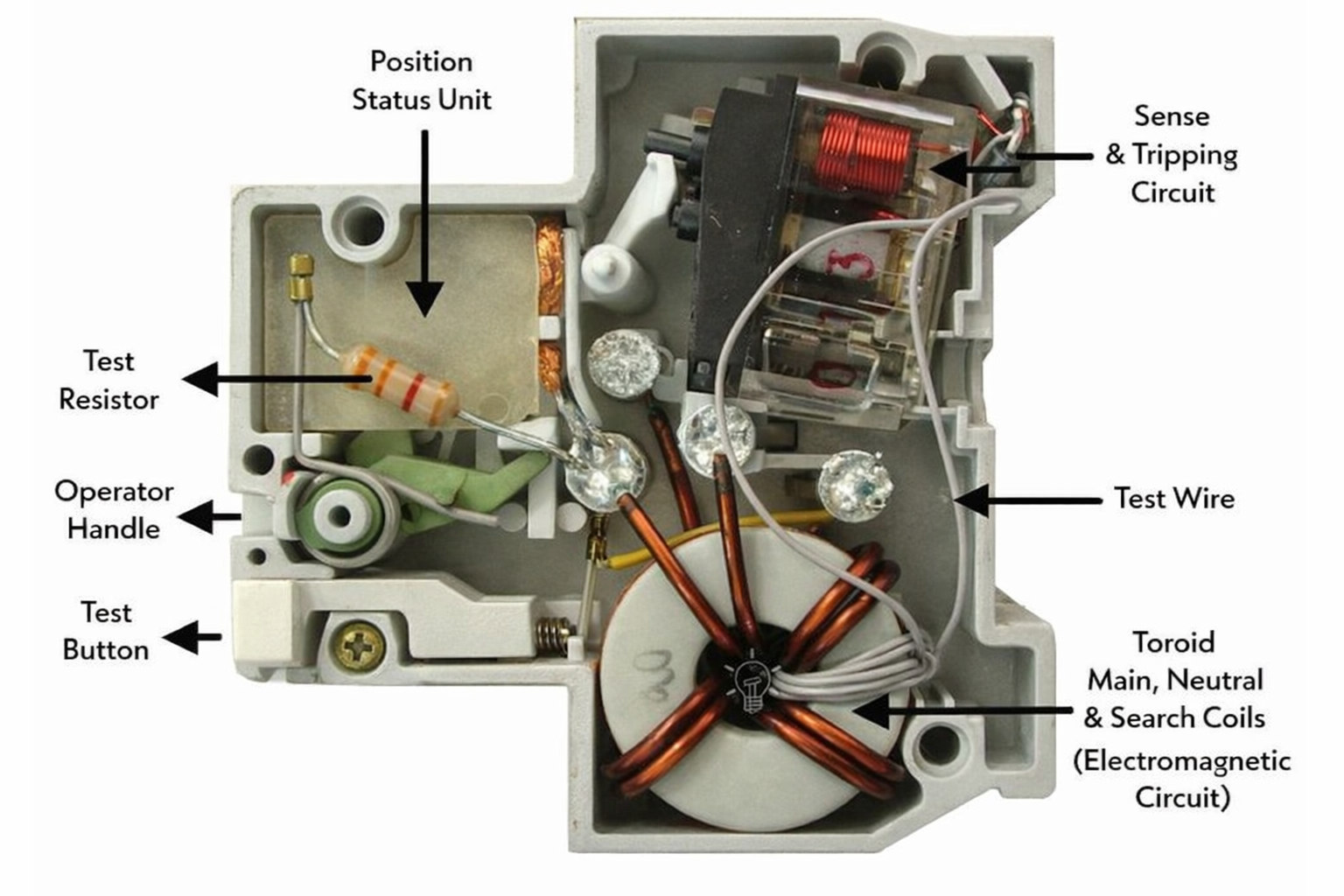

Slika 3. Notranja konstrukcija RCCB

• Jedro (toroidno jedro)

Jedro je okrogel magnetni obroč iz visoko prepustnega materiala.Deluje kot glavni zaznavni medij, kjer prehajajo fazni in ničelni vodniki.To jedro pomaga zaznati magnetno neravnovesje, ko pride do uhajanja toka.

• Senzorska tuljava

Zaznavna tuljava je navita okoli toroidnega jedra in je odgovorna za zaznavanje sprememb magnetnega pretoka.Ko se pojavi neravnovesje, ustvari majhen električni signal.Ta signal se nato uporabi za sprožitev sprožilnega mehanizma.

• Rele / sprožilni mehanizem

Rele sprejme signal iz zaznavne tuljave in mehansko odpre kontakte vezja.Zasnovan je za hiter odziv, ki zagotavlja takojšen odklop.Ta komponenta preprečuje dolgotrajno izpostavljenost nevarnemu uhajanju toka.

• Gumb Test

Testni gumb je ročna varnostna funkcija, ki se nahaja na sprednji plošči.S pritiskom nanj se ustvari majhen umetni tok uhajanja, da se preveri, ali RCCB pravilno sproži.Pomaga preveriti, ali zaščitni sistem deluje pravilno.

• Ročaj operaterja

Upravljalni ročaj omogoča ročno vklop ali izklop RCCB.Prav tako ponastavi odklopnik po izklopu.Ta ročaj omogoča nadzor in vidno indikacijo stanja.

Ocene in specifikacije RCCB

Parameter	Specifikacije
Nazivni tok (in)	16 A, 25 A, 40 A, 63 A
Občutljivost/nazivni preostali tok (IΔn)	10 mA, 30 mA, 100 mA, 300 mA
Nazivna napetost	230 V / 240 V (enofazni), 400 V / 415 V (trifazni)
Pogostost	50 Hz / 60 Hz
Število polj	2 poli, 4 poli
Prelomna zmogljivost	6 kA – 10 kA
Čas delovanja	≤ 30 ms
Izolacijska napetost (Ui)	500 V
Prenosna impulzna napetost	4 kV
Mehansko življenje	10.000 operacij
Električna življenjska doba	5.000 operacij
Stopnja zaščite	IP20 / IP40
Vrsta namestitve	DIN letev
Standardna skladnost	IEC 61008-1
Delovna temperatura okolja	−5°C do +40°C

Vrste zaščitnih stikal na diferenčni tok

Tip AC RCCB

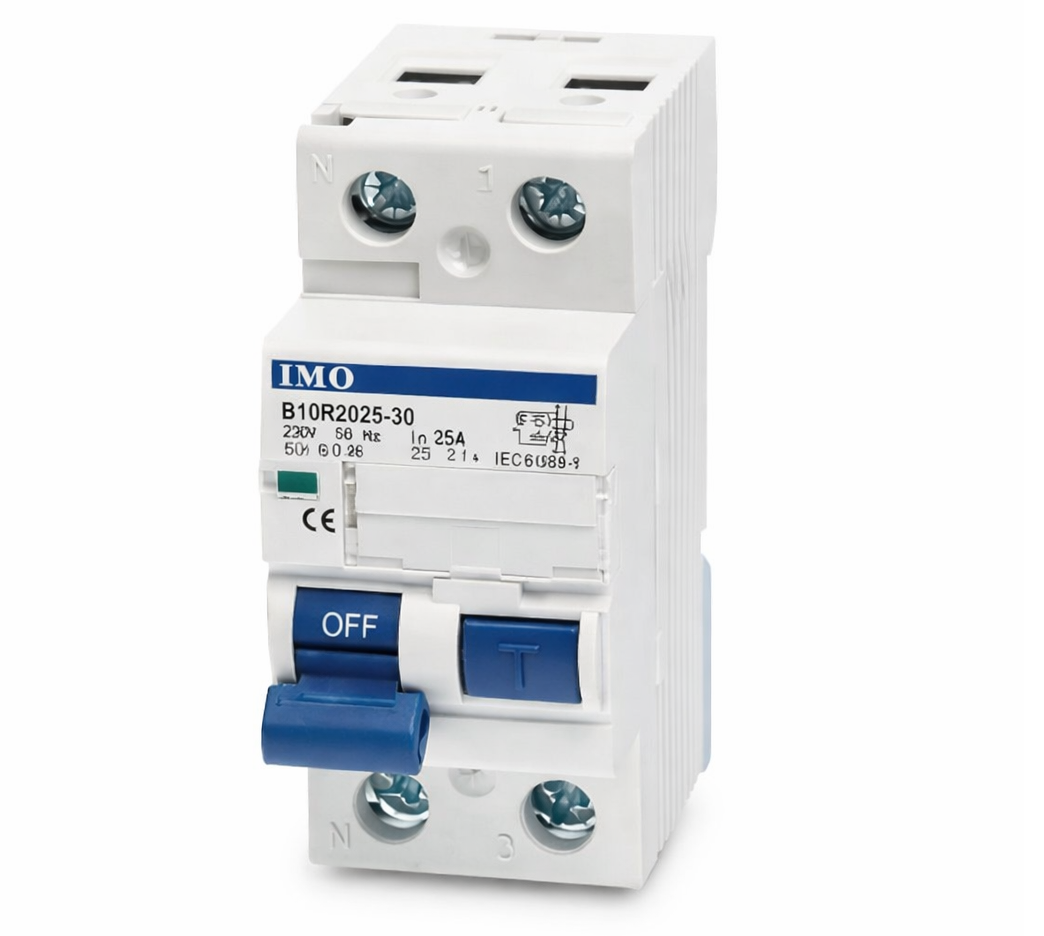

Slika 4. Tip AC RCCB

Tip AC RCCB je zaščitna naprava, zasnovana za zaznavanje samo uhajanja čistega izmeničnega toka (AC).Deluje, ko sinusni AC okvarni tok teče proti tlom zaradi okvare izolacije ali nenamernega dotika.Na sliki je naprava prikazana priključena na standardne stanovanjske obremenitve, kjer se uporabljajo samo osnovne AC naprave.Ta tip je običajno nameščen v svetlobnih tokokrogih, ventilatorjih in preprostih gospodinjskih sistemih ožičenja.Hitro se odzove na nenadno uhajanje AC in prekine napajanje v milisekundah.Tip AC RCCB je primeren za okolja, kjer ni elektronskih pretvornikov ali opreme za proizvodnjo enosmernega toka.Zaradi zmožnosti osredotočenega zaznavanja zagotavlja stroškovno učinkovito in zanesljivo varnost osnovnih električnih inštalacij.

Tip A RCCB

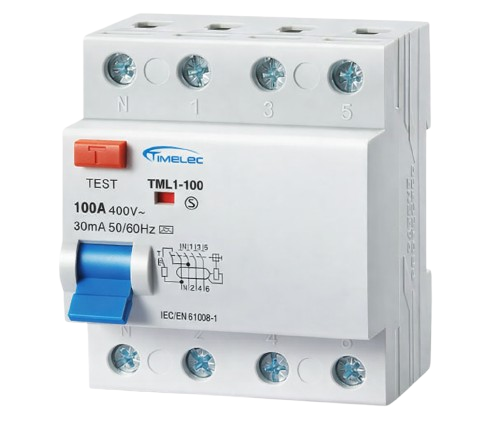

Slika 5. RCCB tipa A

RCCB tipa A je varnostni odklopnik, ki lahko zazna tako čisto uhajanje AC kot uhajanje pulzirajočega enosmernega toka (DC).Zasnovan je za vezja, ki vključujejo elektronske naprave, ki lahko ustvarjajo majhne komponente enosmernega toka.Na sliki je RCCB priključen na mešane gospodinjske in pisarniške obremenitve, kot so pralni stroji, računalniki in sistemi LED razsvetljave.Ta vrsta izboljša zaščito, kjer je vključena sodobna elektronika, saj zaznava neenakomerne valovne oblike toka.RCCB tipa A se hitro odzovejo na napake zaradi uhajanja, ne da bi nanje vplival manjši električni šum.Pogosto se uporabljajo v stanovanjskih in komercialnih panelih, kjer obstajajo pogoni s spremenljivo hitrostjo ali stikalni napajalniki.Zaradi širše zmožnosti zaznavanja je bolj vsestranski od modelov samo z izmeničnim tokom v sodobnih električnih sistemih.

RCCB tipa B

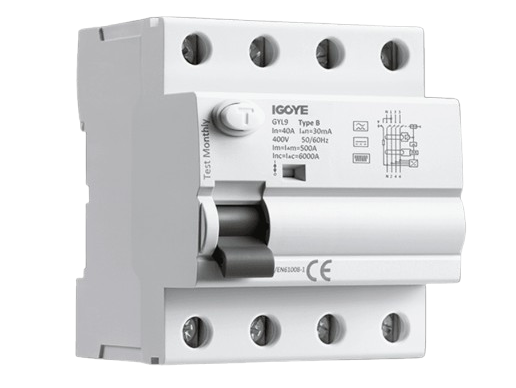

Slika 6. RCCB tipa B

RCCB tipa B je napredna naprava za diferenčni tok, ki lahko zazna izmenični, pulzirajoči enosmerni, gladki enosmerni tok in visokofrekvenčne uhajajoče tokove.Zasnovan je za zapletene električne sisteme, ki vključujejo pretvornike, pogone s spremenljivo frekvenco in polnilne postaje za električna vozila.Na sliki je RCCB prikazan v večfazni konfiguraciji, povezan z industrijsko in visokotehnološko opremo.Ta tip vzdržuje zanesljivo proženje, tudi če so tokovi uhajanja nelinearni ali zvezni.RCCB tipa B se običajno uporabljajo v sistemih sončne energije, zdravstvenih ustanovah in infrastrukturi električnih vozil.Zagotavljajo visoko raven varnosti v aplikacijah, kjer so pomembni elektronski pretvorniki in enosmerne komponente.Zaradi širokega razpona zaznavanja velja za najobsežnejšo klasifikacijo RCCB za napredne instalacije.

Diagram ožičenja in namestitve RCCB

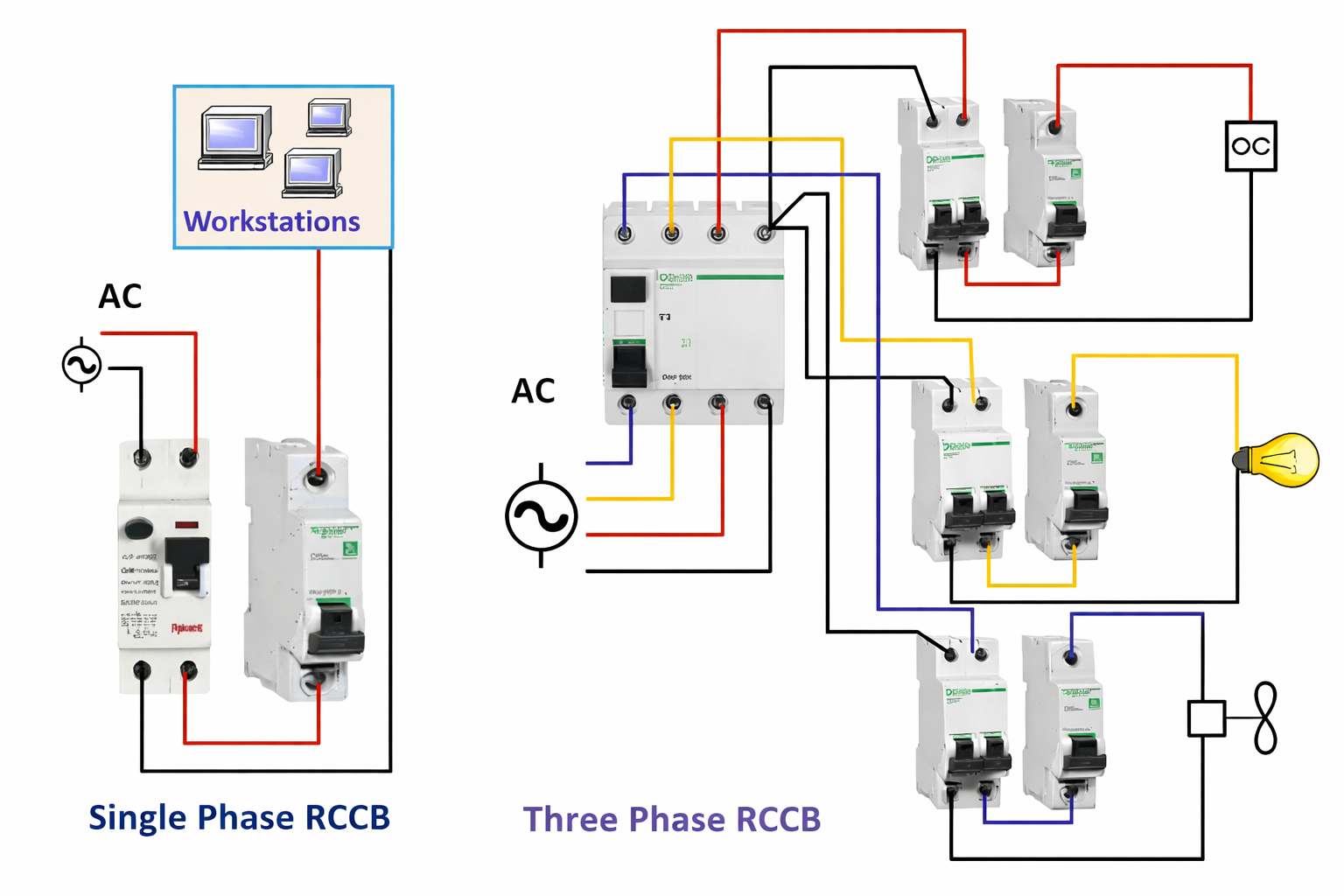

Slika 7. Diagram ožičenja in namestitve RCCB

Diagrami ožičenja RCCB prikazujejo, kako je naprava priključena navzven, da se zagotovi varno delovanje.Na sliki so prikazane enofazne in trifazne RCCB povezave, kjer fazni in ničelni vodniki prehajajo skozi sponke naprave, preden dosežejo breme.Pravilna usmerjenost sponk je pomembna, ker lahko vzvratna menjava pod napetostjo in nevtralnost povzroči nepravilno spotikanje.

V enofaznih sistemih se uporabljata dva pola, medtem ko trifazni sistemi običajno zahtevajo štiri poli, vključno z nevtralnim.Diagram prav tako poudarja porazdelitev tokokrogov na različne obremenitve po RCCB.Pravilno ožičenje zagotavlja natančno zaznavanje puščanja in preprečuje lažne izklope.Ti namestitveni diagrami služijo kot vizualni vodnik za varno in standardizirano postavitev električne plošče.

RCCB proti MCB proti ELCB

Te naprave se pogosto primerjajo, ker so vse zaščita tokokrogov orodje, najdeno v električnih ploščah.Vendar pa ščitijo pred različne vrste električnih napak.

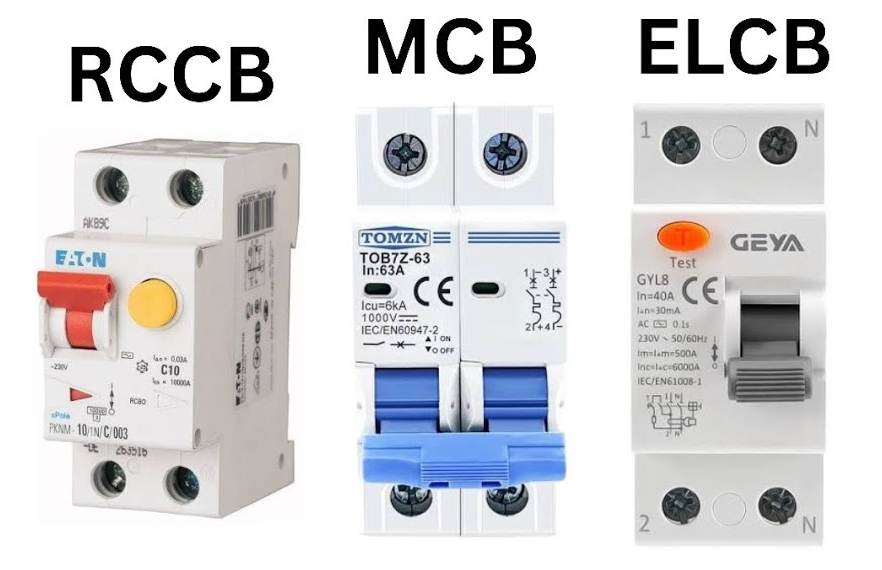

Slika 8. RCCB proti MCB proti ELCB

Parameter	RCCB	MCB	ELCB
Glavna funkcija	Izklopi pri uhajajočem toku običajno 10–300 mA	Izklopi zaradi prevelikega toka običajno 6–63 A	Izklopi pri zemeljski napetosti običajno 40–60 V
Zaščitni prag pred električnim udarom	Skupni nivo osebne zaščite 30 mA	Ni določenega praga sprožitve udarca	Običajno območje sprožitve udarca 50 mA – 300 mA
Obseg potovanja zaradi preobremenitve	Ni označen za preobremenitveni tok	Termalni izlet pribl.1,13–1,45 × in	Ni označen za preobremenitveni tok
Obseg izklopa kratkega stika	Brez magnetnega kratkega stika	Magnetno potovanje pribl.5–10 × In	Brez magnetnega kratkega stika
Vrsta odkrivanja napak	Trenutno neravnovesje med fazo in nevtralno	Presežek linijskega toka nad nazivno vrednostjo	Povečanje napetosti med zemljo in nevtralnim
Delovna napetost	230 V / 400 V AC	230 V / 400 V AC	230 V AC
Tipične stopnje občutljivosti	10 mA, 30 mA, 100 mA, 300 mA	Ni izraženo v mA	30 mA – 300 mA
Odzivni čas	≤ 30 ms pri 30 mA	100–500 ms odvisno od napake	100–300 ms tipično
Razpon nazivnega toka	16 A – 100 A	1 A – 125 A	16 A – 63 A
Pogostost	50/60 Hz	50/60 Hz	50/60 Hz
Potrebni so vodniki za ožičenje	Faza + Nevtralno	Samo faza (nevtralno izbirno v DP)	Faza + zemlja
Standardna referenca	IEC 61008-1	IEC 60898-1	IEC 61008 / starejši IEC 1008
Mehansko življenje	Tipično 10.000 operacij	Tipično 20.000 operacij	8.000–10.000 operacij
Prelomna zmogljivost	6 kA – 10 kA	4,5 kA – 10 kA	3 kA – 6 kA
Skupna namestitvena točka	Glavna razdelilna plošča	Odcepni tokokrog	Podedovane ozemljitvene plošče

RCCB proti RCBO

Ta razdelek primerja RCCB in RCBO, ker sta oba sodobna varnostna odklopnika, vendar zagotavljata različne ravni zaščite.

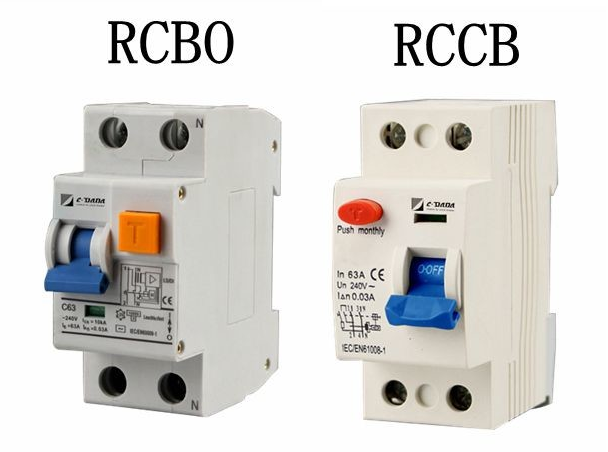

Slika 9. RCCB proti RCBO

Lastnosti	RCCB	RCBO
Polno ime	Odklopnik na diferenčni tok	Odklopnik na diferenčni tok s prekomernim tokom
Občutljivost sprožitve puščanja	10 mA, 30 mA, 100 mA, 300 mA	10 mA, 30 mA, 100 mA, 300 mA
Obseg potovanja zaradi preobremenitve	Ni označen za preobremenitveni tok	Termalni izlet pribl.1,13–1,45 × in
Obseg izklopa kratkega stika	Brez magnetnega elementa kratkega stika	Magnetno potovanje pribl.5–10 × In
Razpon nazivnega toka	16 A – 100 A	6 A – 63 A
Delovna napetost	230 V / 400 V AC	230 V / 400 V AC
Pogostost	50/60 Hz	50/60 Hz
Število polj	2P, 4P	1P+N, 2P
Tipična širina modula (DIN)	36–72 mm	18–36 mm
Odzivni čas (puščanje)	≤ 30 ms pri 30 mA	≤ 30 ms pri 30 mA
Prelomna zmogljivost	6 kA – 10 kA	4,5 kA – 10 kA
Standardna referenca	IEC 61008-1	IEC 61009-1
Mehansko življenje	Tipično 10.000 operacij	Tipično 10.000–20.000 operacij
Tipična točka namestitve	Glavna razdelilna plošča	Končni vejni krog
Zaščitno pokritje	Samo napake zaradi zemeljskega uhajanja	Puščanje + preobremenitev + kratek stik

Uporaba odklopnikov na diferenčni tok

1. Stanovanjske hiše

RCCB so nameščeni v gospodinjskih razdelilnih ploščah, da zmanjšajo tveganje električnega udara zaradi poškodovane napeljave ali okvarjenih naprav.Vsak dan spremljajo puščanje v tokokrogih razsvetljave in vtičnic.To doda dodatno varnostno plast za običajno domačo električno uporabo.

2. Poslovne stavbe

Komercialni prostori, kot so pisarne, nakupovalna središča in javni objekti, uporabljajo RCCB za izboljšanje električne varnosti potnikov.Zmanjšujejo tveganje električnih nesreč na območjih z velikim prometom.Njihova sposobnost hitrega sprožanja podpira skladnost z varnostnimi standardi.

3. Industrijski objekti

Industrijski obrati in delavnice uporabljajo RCCB za obvladovanje tveganj uhajanja okrog strojev in opreme na motorni pogon.Pomagajo vzdrževati varnejše delovne pogoje pri visokih električnih obremenitvah.To prispeva k stabilnejšemu in varnejšemu delovanju sistema.

4. Mokri in zunanji prostori

Lokacije, ki so izpostavljene vlagi, vključno s kopalnicami, kuhinjami, bazeni in zunanjimi instalacijami, običajno uporabljajo RCCB zaradi večje verjetnosti puščanja.Ta okolja so bolj nagnjena k okvari izolacije in nenamernemu stiku.RCCB zagotavljajo dodatno električno zaščito v takšnih razmerah.

Zaključek

RCCB-ji vas varujejo tako, da nenehno preverjajo pretok toka in prekinejo napajanje, ko pride do puščanja.Njihove notranje komponente, ustrezne ocene in tipi, kot so AC, A in B, vam omogočajo, da pravo napravo prilagodite svojemu električnemu sistemu.Poznavanje pravilnega ožičenja in razlik med RCCB, MCB, ELCB in RCBO vam pomaga izbrati boljšo zaščito.Ker se hitro odzivajo in delujejo v številnih okoljih, RCCB ostajajo bistveni del vsakodnevne električne varnosti.
