Upor in prevodnost: preprost vodnik po pretoku električnega toka v vezjih

Ta vodnik vam pomaga razumeti dve osnovni stvari v električni energiji: odpor in prevodnost.Odpornost pomeni, koliko nekaj poskuša ustaviti elektriko.Prevodnost pomeni, kako enostavno lahko prehaja elektrika.Naučili se boste, kaj pomenijo te besede, kako uporabljati preproste formule in kako delujejo v različnih vrstah vezij.Vodnik prikazuje tudi, kako lahko stvari, kot so material, velikost, temperatura in magneti, spremenijo, kako teče elektrika.Če ste novi v elektroniki ali želite samo razumeti, kako električni tok deluje v žicah in napravah, bo ta vodnik pomagal razjasniti stvari.

Katalog

Razumevanje odpornosti in prevodnosti

Kaj je odpor?

Odpornost je, koliko materiala poskuša preprečiti, da bi električni tok tekel skozi njega.Ko se elektrika premika skozi žico ali drug material, jo dejansko sestavljajo drobni delci, imenovani elektroni.Ti elektroni naletijo na atome in druge majhne dele znotraj materiala.Vsakič, ko se naletijo na nekaj, se malo upočasnijo.To upočasnitev otežuje, da se elektrika še naprej giblje.Nekaj ​​energije iz premikajočih se elektronov se spremeni v toploto.Zato se žice lahko ogrejejo, ko elektrika teče skozi njih.Simbol za odpor je R in je zelo pomembno pri zagotavljanju varno in pravilno v tokokrogu električna energija.

Nekateri materiali imajo nizko odpornost, kar pomeni, da se lahko elektrika enostavno premika skozi njih.Baker in srebro sta dva odlična primera.Zato jih uporabljamo v žicah in električnih delih, pustijo elektriko brez večjih težav.Drugi materiali, kot sta guma ali steklo, imajo veliko odpornost.Elektrika se težko premika skozi njih, zato se uporabljajo za zaustavitev toka.Temu pravimo izolatorji.Če veste, ali ima material visok ali nizko odpornost, vam pomaga, da se odločite, kako zgraditi varne in uporabne električne sisteme.

Kaj je prevodnost?

Prevodnost je nasprotje upora.Pove nam, kako enostavno lahko elektrika teče skozi material.Če ima material visoko prevodnost, se elektrika hitro premika skozi njega in brez veliko upočasnjevanja.Prevodnost je prikazana s črka G in je pomembna ideja v električni energiji, tako kot je odpor.Kovine, kot sta baker in aluminij, imajo visoko prevodnost.To pomeni, da se lahko njihovi elektroni prosto gibljejo, zaradi česar so zelo dobri pri nošenju električnega toka.Zaradi tega se pogosto uporabljajo v daljnovodih, žicah in elektronskih delih.Prav tako jim pomaga odpraviti težave v vezjih ali načrtovati nove sisteme.Razumevanje, kako enostavno se elektrika premika skozi material, pomaga zagotoviti, da stvari delujejo pravilno in ne zapravljajo energije.

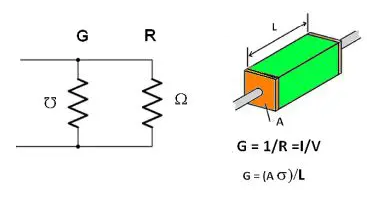

Slika 2. Prevodnost in upor v električnih vezjih

Formule za odpor in prevodnost

Formule odpornosti

Odpornost je način za merjenje, koliko materiala upočasni električni tok.Za iskanje odpornosti sta dve glavni formuli in vsaka je uporabna v različnih situacijah.

V tej formuli r pomeni odpornost, ρ (grška črka "rho") je upornost materiala, l je dolžina žice in a je debelina ali območje prereza žice.Materiali z večjo upornostjo bolj upočasnijo tok.Če je žica daljša, daje večji odpor, ker mora tok potovati dlje.Tudi tanjša žica otežuje, da se tok prehaja skozi.Torej, dolga in vitka žica ima večjo odpornost kot kratka in debela, narejena iz istega materiala.Ta formula se pogosto uporablja pri oblikovanju električnih sistemov ali izbiri prave vrste žice.

To je še en način za izračun upora z uporabo stvari, ki jih lahko izmerite: napetost (v) in tok (i).To pravilo se imenuje Ohmov zakon.Če veste, koliko napetosti je čez napravo in koliko toka poteka skozi njega, lahko napetost razdelite s tokom, da najdete upor.To je zelo koristno, če ne poznate lastnosti materiala, vendar lahko opravite preproste meritve z orodjem, kot je multimeter.Upoštevajte, da se lahko odpornost spremeni, če se temperatura spremeni.Na primer, nekateri materiali se bolj upirajo električni energiji, ko se vročejo.

Formula prevodnosti

Prevodnost nam pove nasprotno od upora, kaže, kako enostavno lahko elektrika teče skozi nekaj.Višja kot je prevodnost, lažji pretok.

V tej formuli je g prevodnost in r odpornost.To je preprosto pravilo: če je odpornost visoka, je prevodnost nizka in če je odpornost nizka, je prevodnost visoka.Prevodnost je koristna pri delu s tokokrogi, ki imajo veliko poti za potovanje toka (Temu pravijo vzporedna vezja).V teh primerih je lažje sešteti prevodnost vsakega dela in ne odpor.To omogoča hitrejše reševanje težav in pomaga pri gradnji ali pritrditvi vezij.

Odpornost v vzporednih vezjih

V električnem tokokrogu so upori deli, ki upočasnijo pretok električne energije.Kako so ti upori povezani, močno vpliva na to, kako se elektrika premika skozi vezje.V vzporednem vezju so upori povezani drug ob drugem.To pomeni, da ima vsak upor svojo pot, s katero lahko potova elektrika.Ko v tovrstni vezji dodate več uporov, se zgodi nekaj zanimivega: skupna odpornost dejansko postane manjša, ne večja.Zamislite si to, kot da bi na cesto dodali več pasov.Z več pasovi se lahko promet lažje premika.Na enak način dodajanje več uporov vzporedno daje električni energiji več poti, ki jih je treba slediti, tako da lažje teče in ustreza manj odpornosti.

S to formulo lahko najdemo skupno odpornost v vzporednem vezju:

To samo pomeni: dodajte "inversese" (ali 1, deljeno z vsakim uporom) in nato vzemite obratno, da dobite skupni upor.Rezultat je vedno manjši od najmanjšega upora v skupini.To je zelo koristno, če želimo, da se elektrika enostavno premika, kot v napajalnih sistemih, domači ožiči ali hitri elektronski napravi.Manj odpornosti pomeni, da se izgubi manj energije.

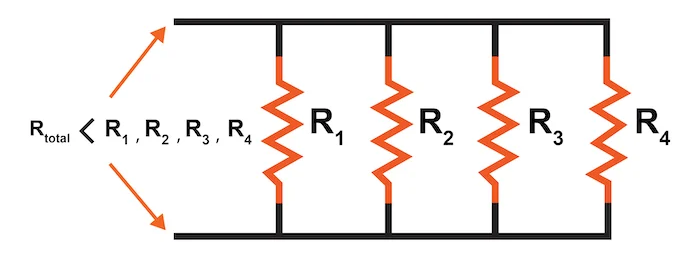

Slika 3. vzporedno vezje s štirimi upori

Diagram prikazuje vzporedno vezje s štirimi upori z imenom R1, R2, R3 in R4.Vidite, da je vsak upor povezan med istima dvema žicama, eno na vrhu in eno na dnu.To pomeni, da lahko elektrika gre skozi kateri koli upor, ne da bi morala iti skozi ostale.Valovite oranžne črte so upori, črne črte pa žice, ki nosijo elektriko.Na levi strani slike nas opominja, da je skupna odpornost manjša od katerega koli od posameznih uporov v vezju.To je ena ključnih idej, kako delujejo vzporedna vezja.

Upor v serijskih vezjih

V električnih tokokrogih je mogoče upori razporediti v različnih konfiguracijah, eden najpogostejših je serijska povezava.V serijskem vezju so upori povezani od konca do konca, tako da obstaja samo ena pot, da tok pretaka.To pomeni, da mora električni tok, ki pušča vir energije, skozi vsak upor zaporedno prešel, preden se vrne v vir.Skupna odpornost v serijskem vezju se izračuna tako, da skupaj dodamo posamezne uporne upor vseh uporov v zanki.To je izraženo s formulo:

To načelo kaže, da se skupna odpornost povečuje, ko je serijsko dodano več uporov.Večji skupni upor povzroči nižji tok, ki teče skozi vezje, glede na OHM -ov zakon (V = IR).To vedenje je uporabno v vezjih delilnikov napetosti, ki potrebujejo specifične padce napetosti v različnih komponentah.

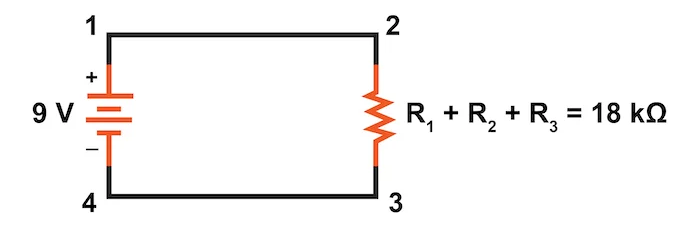

Slika 4. Serijsko vezje

Zgornji diagram prikazuje preprosto serijsko vezje, sestavljeno iz 9-voltne baterije in treh uporov z oznako R1, R2 in R3.Upori niso prikazani posamično, ampak so skupaj predstavljeni med točkami 2 in 3, s skupno enakovredno upornostjo 18 kΩ.Akumulator je povezan med točkami 1 in 4, s pozitivnim terminalom v točki 1 in negativnim terminalom v točki 4, pri čemer vzpostavi smer toka toka v smeri urinega kazalca skozi vezje.

Tok v tem vezju teče iz pozitivnega terminala akumulatorja (točka 1), skozi serijsko povezane upori (od točke 2 do točke 3) in končno nazaj do negativnega terminala baterije (točka 4).Ker so vsi upori v seriji, enaka količina toka prehaja skozi vsak upor.Padec napetosti po celotnem omrežju upora je enak napetosti akumulatorja, kar je 9 V.

Prevodnost v vzporednih vezjih

V električnih tokokrogih je prevodnost (označena z G) je merilo, kako enostavno lahko elektrika teče skozi komponento.Je vzajemna odpornost (g = 1/r), kar pomeni, da višja prevodnost pomeni nižjo odpornost in lažji tok toka.Kadar je več prevodnih elementov (na primer uporov ali prevodnih poti) razporejenih vzporedno, se njihove posamezne prevodnosti združijo, da se določi skupna prevodnost vezja.V vzporedni konfiguraciji vezja vsaka pot omogoča, da tok teče neodvisno od drugih.Ko je dodanih več vej, vsaka s svojo prevodnostjo, se skupna sposobnost vezja za izvajanje električne energije poveča.To je zato, ker vsaka dodatna pot zagotavlja alternativno pot za trenutni, kar učinkovito zmanjšuje celotno nasprotovanje trenutnemu toku.

Formula za skupno prevodnost v vzporedni konfiguraciji je:

To razmerje je linearno, kar pomeni, da če podvojite število enakih vej, podvojite skupno prevodnost.To je v nasprotju z odpornostjo v vzporednici, kar dodaja v vzajemnosti.

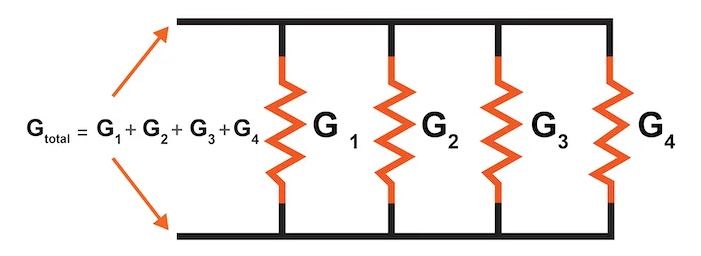

Slika 5. Skupna prevodnost v vzporednem vezju

Diagram vizualno prikazuje vzporedno vezje, ki vsebuje štiri prevodne veje z oznako G₁, G₂, G₃ in G₄.Vsaka veja je sestavljena iz enega samega upora, podobnega simbolu, ki predstavlja prevodnost.Te veje so razporejene navpično, drug ob drugem, vse pa so na vrhu in spodaj povezane z običajnimi vodoravnimi vodniki.Ta struktura tvori klasično vzporedno postavitev, kjer je napetost po vsaki veji enaka, vendar se tok deli glede na prevodnost vsake poti.Na levi strani diagrama je prikazana enačba za skupno prevodnost:

Puščice iz enačbe točke neposredno do ustreznih vodnikov, ki okrepijo idejo, da vsaka prevodnost dodatno prispeva k celotni prevodnosti.To načelo vzporedne prevodnosti je pomembno pri načrtovanju učinkovitih električnih omrežij, zlasti v aplikacijah, ki zahtevajo nizko impedanco in visoko tokovno zmogljivost.Na primer, v sistemih za obdelavo signalov ohranjanje nizke odpornosti zagotavlja minimalno izgubo signala.V daljnovodih podatkov izboljšana prevodnost pomaga ohranjati celovitost signala na dolge razdalje.

Prevodnost v serijskih vezjih

Prevodnost v serijskih vezjih deluje po načelu, da je prevodnost vzajemna odpornost.V katerem koli električnem vezju, ko so upori povezani zaporedno, se njihovi posamezni upori seštevajo in s tem povečajo skupno odpornost vezja.Posledično se skupna prevodnost sistema zmanjšuje.To razmerje je mogoče matematično izraziti z naslednjo formulo:

V tej formuli GTOTAL predstavlja celotno prevodnost serijskega vezja, R1, R2, R3,…, Rn pa so posamezne uporne upor vsakega upora v seriji.Ker se odpornost poveča, ko se zaporedno doda več uporov, imenovalec postane večji, kar posledično povzroči zmanjšanje celotne prevodnosti.Zaradi značilnosti serijskih vezij so koristne v aplikacijah, kjer je potreben lep nadzor toka.Na primer, pogosto se uporabljajo v elektronskih filtrih, merilnih instrumentih in natančnih sistemih za nadzor.S skrbnim izbiro vrednosti upora lahko manipulirate, koliko toka je dovoljeno, da skozi vezje prehaja z visoko natančnostjo.

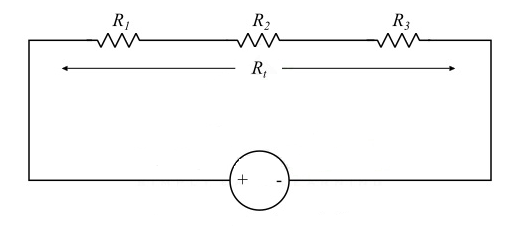

Slika 6. Prevodnost v seriji

Slika 6 vizualno predstavlja preprosto električno vezje, v katerem so tri upore, označene z R1, R2, R3, povezane serijsko.Ti upori so poravnani od konca do konca v eni zanki, ki jo poganja napetostni vir, ki je prikazan v spodnjem središču diagrama s standardnim simbolom baterije, ki označuje polarnost (pozitivni in negativni sponki).Skupna odpornost te serije je označena kot RT, tok pa teče v smeri urinega kazalca skozi vezje, kot je prikazano s puščicami.

Ta diagram pomaga ponazoriti koncept odpornosti serij in njegov vpliv na prevodnost.Vsak upor dodaja skupno odpornost in s tem celotno prevodnost, ki jo predstavlja gtotal in izračunano kot vzajemnost te vsote.Slika učinkovito podpira razlago, kako dodajanje več uporov v seriji vpliva na trenutni tok in prevodnost znotraj vezja.

Kaj vpliva na odpor in prevodnost?

Več dejavnikov vpliva na to, kako dobro se material upira ali izvaja električni tok.Sem spadajo:

Vrsta materiala

Različni materiali imajo različne lastne električne lastnosti.Vodniki, kot so baker, srebro in aluminij, omogočajo, da se elektroni prosto gibljejo zaradi številčnosti prostih elektronov v njihovi atomski strukturi.V nasprotju s tem imajo izolatorji, kot so guma, steklo ali plastika, tesno vezane elektrone, ki se ne premikajo zlahka, kar ima za posledico veliko odpornost.Polprevodniki spadajo med prevodnostjo, ki jo je mogoče nadzorovati ali spremeniti.Atomska razporeditev in mobilnost elektronov materiala v veliki meri določata njegovo osnovno prevodnost ali odpornost.

Temperatura

Ko se temperatura povečuje, se poveča tudi odpornost večine prevodnih materialov (zlasti kovin).To je zato, ker atomi znotraj prevodnika bolj močno vibrirajo pri višjih temperaturah, kar povzroča pogostejše trke s premikajočimi se elektroni, kar ovira njihov tok.Vendar pa lahko v polprevodnikih in nekaterih izolatorjih višje temperature povečajo prevodnost z osvoboditvijo več nosilcev naboja, zaradi česar je povezava med temperaturo in odpornostjo odvisna od vrste materiala.

Dimenzije (območje dolžine in preseka)

Fizična velikost in oblika materiala močno vplivata na njegovo odpornost.Daljši prevodnik ponuja več možnosti za elektrone, da trči z atomi, kar povečuje odpornost.Nasprotno, debelejši (širši prečni prerez) prevodnik omogoča več prostora za prehod elektronov, ki prehajajo skozi hkrati, kar zmanjšuje odpornost.

Čistost

Nečistoče v materialu lahko motijo ​​pretok elektronov.Tuji atomi ali strukturne napake ustvarjajo centre za razprševanje, ki ovirajo ali odvrnejo premikajoče se elektrone, kar povečuje odpornost.V zelo očiščenih kovinah ali polprevodnikih je pretok elektronov veliko bolj gladek, kar vodi do boljše prevodnosti.V občutljivih elektronskih aplikacijah so materiali pogosto rafinirani na visoko čistost, da se čim bolj zmanjšajo neželen odpor.

Magnetna polja in frekvenca (zlasti v izmeničnih sistemih)

Pri izmeničnem toku (AC) vezja na odpor in prevodnost vpliva ne le material in oblika, ampak tudi elektromagnetne lastnosti.Visokofrekvenčni AC lahko povzroči "kožni učinek", kjer tok teče v bližini površine prevodnika, kar učinkovito zmanjšuje območje preseka in poveča odpornost.Zunanja magnetna polja lahko vplivajo tudi na elektronske poti z elektromagnetno indukcijo, kar lahko doda upor ali spreminja smer toka.Ti učinki so pomembni v elektrotehniki in visokofrekvenčnih sistemih, kot je radijski prenos.

Zaključek

Odpornost in prevodnost nam pomagata razumeti, kako se elektrika premika skozi različne materiale.Odpornost kaže, kako težko je, da se elektrika pretaka, prevodnost pa kaže, kako enostavna je.Ta vodnik vam je pokazal preproste načine za njihovo merjenje, razložil, katere enote uporabljamo, in navedel primere, kako delujejo v različnih nastavitvah vezja.Pojasnilo je tudi, kako lahko stvari, kot so material, velikost in toplota, spremenijo, kako teče elektrika.Če veste vse to, lahko zgradite boljše vezje, lažje odpravljate težave in izberete prave dele za delo.Ne glede na to, ali delate na šolskem projektu ali popravljate elektroniko, če veste o odpornosti in prevodnosti, je vse lažje in varnejše.
