SX1278 LORA RF modul: aplikacije, povezovanje in pinout

Ta poglobljeni vodnik raziskuje razvijajoči se komunikacijski tehnologiji Internet of Things (IoT), ki poudarja vloge, ki jih igrajo Bluetooth, Wi-Fi in napredni krmilnik UC3843 PWM.Osvetljuje izzive, kot sta omejen razpon in visoko poraba energije, ki ponuja inovativne rešitve za izboljšanje povezljivosti v različnih aplikacijah.S podrobnostmi o praktični primeri uporabe, konfiguracijami pinout in tehničnih specifikacij Vodnik ponuja dragocen vir za razumevanje, kako te tehnologije omogočajo brezhibno interakcijo naprav in poganjajo razvoj pametnih, povezanih sistemov v različnih okoljih.

Katalog

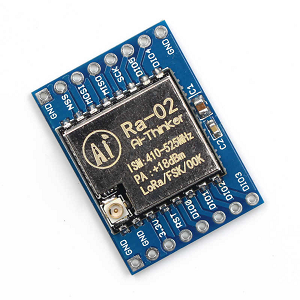

Pregled modula SX1278 LORA RF

The SX1278 Modul Lora RF omogoča zanesljivo brezžično komunikacijo na dolge razdalje, hkrati pa ohranja nizko porabo energije.Uporablja tehnologijo frekvenčnega skoka za zagotavljanje močnega prenosa signala z minimalnimi motnjami, tudi v zahtevnih okoljih.Modul, ki deluje v določenem frekvenčnem pasu, zagotavlja stabilno povezavo, ne da bi potreboval dodatno ojačitev.Njegove napredne modulacijske tehnike in visoka občutljivost omogočajo, da zazna celo zelo šibke signale, kar zagotavlja optimalno delovanje v različnih pogojih.Ta modul se pogosto uporablja v panogah, kot so kmetijstvo in pametna mesta, ki podpira naprave IoT z učinkovitim in stabilnim prenosom podatkov.Ponuja široko pokritost omrežja in igra vlogo pri ustvarjanju zanesljivih komunikacijskih sistemov za raznolike aplikacije.

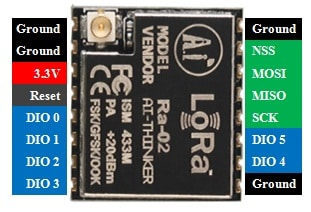

Konfiguracija pin modula SX1278 LORA RF

Zatiča št.	Ime pin	Opis
Zatič 1	Mravlja	Se povezuje z anteno.
Zatiči 2, 9, 16	Gnd	Skupni zatiči za krmilnike in napajanje.
Zatič 3	3.3V	Omogoča napajanje modulu.
Zatič 4	Ponastaviti	Ponastavi modul skozi zunanji signal.
Zatiči 5 do 11	DIO0 do DIO5	Izvajati I/O funkcije in so prilagodljivi, podobni prekinitev zatičev.
Zatič 12	Sck	Med komunikacijo SPI zagotavlja urni utrip (CLK).
Zatič 13	Miso (mojster v sužnju)	Omogoča prenos podatkov iz modula (podrejenega) krmilnik (mojster).
Zatič 14	Mosi (mojster suženj v)	Prejema podatke od regulatorja (Master).
Zatič 15	NSS	Aktivira suženj med komunikacijo SPI.

Funkcije in specifikacije modula SX1278 LORA RF

Funkcija/specifikacija	Opis
Tip	Lora RF modem
Delovna napetost	3.3V
Delovna frekvenca	433 MHz
Tehnike modulacije	FSK, MSK, GFSK, GMSK, LORA
Velikost paketa	256 bajtov
Občutljivost	-148 dbm
Razmerje za zavrnitev kanalov (CRR)	56 dB
Največja občutljivost sprejema	-139 dbm
Material	Kovina
Prenos moči	0,1 w
Dimenzije	17 mm x 16,5 mm
Združljive tehnologije	FM in FDMA
FIFO TX/RX	256-bit
Zaznavanje kanala RSSI	Podprto
Poraba energije	Uporaba nizke moči: 10 do 12 mA
Razdalja prenosa	Do 5 km
Način prenosa	FIFO ali neposredni način
Prenos podatkov, ki ne blokira	Podprto
Modulacijske metode	Ook, GFSK, GMSK, FSK
Antena	Zunanja antena za podaljšano doseg, izdelala Semtech
Uporabniški konfiguracijski parametri	Hitrost korekcije napak, pasovna širina, faktor širjenja
Ravnanje s signalom	Različni signali se lahko prenašajo prek podobnega kanala brez vmešavanja
Podpora proti jami	56 dB Super proti-jaming podpora kanala

Povezava SX1278 LORA RF modul z Arduino

Povezava modula SX1278 LORA RF z Arduino vključuje vzpostavitev para oddajnika z uporabo dveh Arduino Uno plošč.Modul SX1278 deluje s frekvenco 433MHz, kar zagotavlja zanesljivo rešitev z nizko močjo za varno, dolgoročno brezžično komunikacijo.Zaradi tega je dragoceno za aplikacije IoT (Internet of Things) in M2M (strojno-stroj).S to nastavitvijo lahko naprave, kot so senzorji in prehodi, brezžično komunicirajo in tvorijo hrbtenico sodobnih sistemov za avtomatizacijo.Vmesnik zahteva specifično strojno opremo: dva modula LORA SX1278, dve plošči Arduino Uno, senzor DHT11 za meritve temperature in vlažnosti, LCD modul 16 × 2 za prikaz podatkov in skakalne žice za povezave.Oddajnik zbira okoljske podatke s senzorjem DHT11 in jih brezžično pošlje sprejemniku, ki prikazuje podatke na LCD.

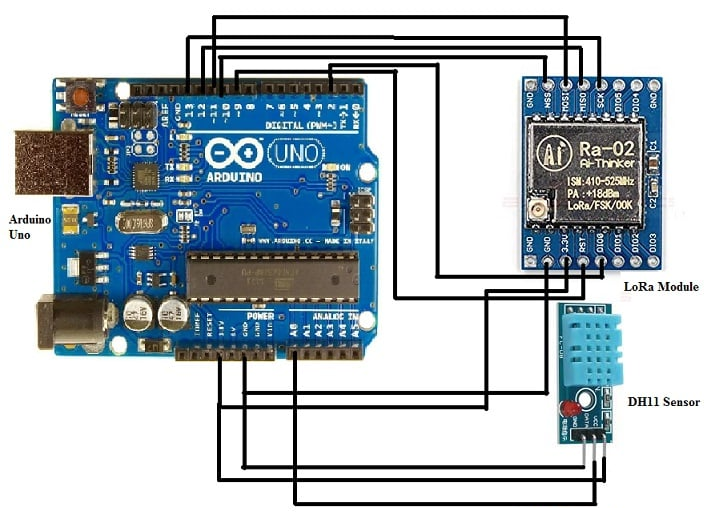

Oddajna stran: Nastavitev Lora z Arduino

Za konfiguriranje oddajnika je potrebno natančno ožičenje med modulom LORA SX1278 in Arduino Uno.Modul vključuje 16 zatičev, med katerimi je 6 GPIO, 4 pa zemeljske zatiče.Pravilne povezave zagotavljajo stabilno komunikacijsko povezavo.Najprej priključite 3.3V in ozemljitvene zatiče modula Lora z ustreznimi zatiči Arduino.Nato uporabite skakalne žice za povezovanje komunikacijskih zatičev: NSS, DIO0, SCK, MISO, MOSI in RST z določenimi digitalnimi zatiči Arduino.Nato pritrdite senzor DHT11 na Arduino.Ta senzor meri temperaturo in vlažnost, kar tvori podatke, ki jih je treba prenašati.Ta konfiguracija pripravi oddajnik za zbiranje okoljskih podatkov in jih brezžično pošilja.Zanesljivost menjalnika je odvisna tako od natančnih dodelitev PIN kot od združljivosti strojne opreme.Ko deluje, je ta sistem primeren za aplikacije, kot so oddaljeno spremljanje podatkov ali prenos podatkov na dolge razdalje.

Povezava Lora z Arduino Uno na odzivni strani

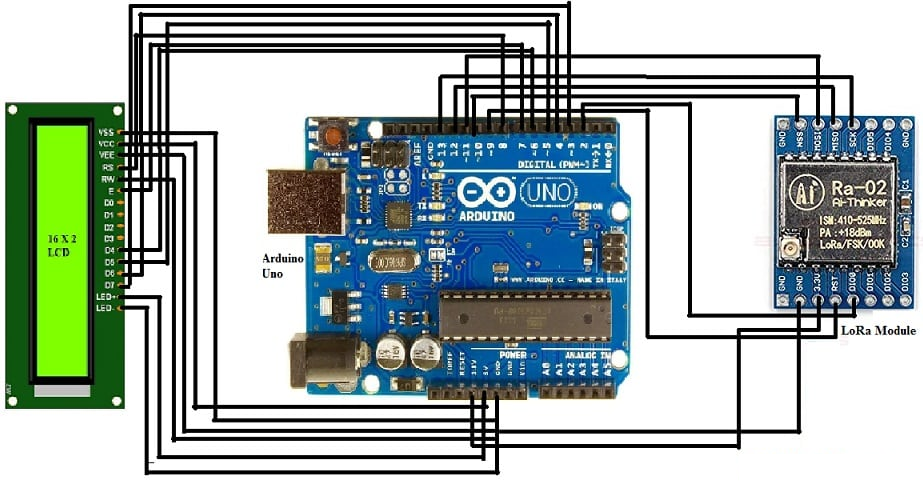

Prejemanje strani: Nastavitev Lora z zaslonom Arduino in LCD

Sprejemna stran ponovi velik del nastavitve oddajnika, vendar vključuje LCD modul 16 × 2 za vizualizacijo podatkov.Povezave modula Lora (napajalni in komunikacijski zatiči) so enake oddajniku, kar zagotavlja dosledno delovanje na obeh koncih.LCD modul zahteva dodatne povezave za napajanje, podatke in krmilne linije, kot sledi:

• Priključite VSS z GND in VDD na 5V za napajanje.

• Pritrdite VO na GND za nadzor kontrasta.

• Povezava RS, RW, E in podatkovne vrstice (D4 do D7) na ustrezne zatiče Arduino.

Povezava Lora z Arduino Uno na strani sprejemnika

Arduino koda: Konfiguriranje oddajnika in sprejemnika

Proces kodiranja izkorišča Arduino knjižnice za upravljanje vhoda senzorja, prenosa podatkov in sprejem.Koda oddajnika uporablja knjižnice SPI, Lora in DHT, da zbira podatke o temperaturi in vlažnosti, jih oblikuje in pošlje prek modula Lora.Koraki v kodi vključujejo:

• Inicializacija frekvence lora pri 433MHz.

• Branje podatkov senzorjev s pomočjo knjižnice DHT.

• Oblikovanje podatkov z ločkom ('C') za lažje dekodiranje s strani sprejemnika.

• Prenos oblikovanih podatkov.

Koda sprejemnika je zasnovana tako, da dekodira dohodni paketi in prikaže izvlečene podatke na LCD.Izvaja naslednje naloge:

• Konfigurira modul Lora za poslušanje podatkovnih paketov.

• Dekodira pakete in zagotavlja, da se format ujema z ločkom.

• Posodobi LCD s prejetimi odčitki temperature in vlažnosti.

SX1278 LORA RF module aplikacije

Napredovanje kmetijstva

Modul SX1278 LORA RF ima vlogo pri posodobitvi kmetijstva s svojimi komunikacijskimi zmogljivostmi na daljši razdalji.Z omogočanjem delitve podatkov med senzorji, razporejenimi po ogromnih kmetijskih zemljiščih, ti moduli pomagajo kmetom spremljati zdravje pridelkov, vlago v tleh in okoljske razmere.To omogoča pametnejše odločanje, izboljšane donose in boljše upravljanje virov.Kmetje so opazili večjo produktivnost in močnejšo zavezanost trajnostnim praksam, kar poudarja vpliv modula na spodbujanje inovacij v kmetijstvu.

Povečanje povezovanja IoT

Modul SX1278 je jedro za IoT ekosisteme, napajanje napredka na področjih, kot so pametna mesta in zdravstveno varstvo.Njegova sposobnost zagotavljanja nizkoenergijske komunikacije na dolge razdalje zagotavlja zanesljive povezave tudi v najbolj zapletenih omrežjih.Ta zanesljivost je pomembna, saj se IoT še naprej širi, saj modul izpolnjuje naraščajoče potrebe po stabilni, visokozmogljivi komunikaciji v več napravah.Številni vidijo SX1278 kot dobro graditi razširljivo in prihodnjo infrastrukturo IoT.

Podpiranje industrijske učinkovitosti

V industrijskih nastavitvah moduli SX1278 izboljšujejo daljinsko spremljanje in upravljanje premoženja.Zagotavljajo stalen pretok podatkov senzorjev v centralne sisteme, kar omogoča boljše delovanje, napovedno vzdrževanje in povečano varnost.Z močno zanesljivostjo signala in široko pokritostjo modul dobro deluje v zahtevnih okoljih, zmanjšuje izpad in izboljšuje operativno učinkovitost.Njegova prilagodljivost je odlično orodje za spodbujanje inovacij v proizvodnji in proizvodnji.

Revolucionarno avtomatizacijo doma

Modul SX1278 je v središču tehnologije pametnih domov, kar omogoča učinkovito komunikacijo med napravami, kot so razsvetljava, varnostni sistemi in podnebni nadzor.S podporo konfiguracijam zvezd in mrežnega omrežja zagotavlja brezhibno interakcijo po sistemih, ki spodbuja bolj inteligentna in odzivna življenjska okolja.Ta stabilna in daljnosežna povezljivost povečuje udobje, energetsko učinkovitost in prilagajanje, ki pretvori domove v dinamične, interaktivne prostore.

Širitev komercialnih priložnosti

Moduli SX1278 odklenejo nove možnosti v panogah, ki zahtevajo zanesljivo, dolgoročno komunikacijo, vključno z logistiko in maloprodaji.Njihova prilagodljivost je primerna za različne komercialne aplikacije, povpraševanje po naprednih komunikacijskih rešitvah pa še naprej raste.
