Metode zaščitne ozemljitve: Kako zmanjšati EMI v kabelskih sistemih

Zaščitna ozemljitev vam pomaga zaščititi vaše signale pred elektromagnetnimi motnjami in neželenim šumom v elektronskih sistemih.V tem članku boste izvedeli, kaj je zaščitna ozemljitev in kako se razlikuje od signalne ozemljitve.Razumeli boste tudi ključne metode, ki se uporabljajo za nizkofrekvenčne, visokofrekvenčne in mešane frekvenčne sisteme.Poleg tega boste raziskali vrste kablov, pogoste napake in kje se te metode uporabljajo.

Katalog

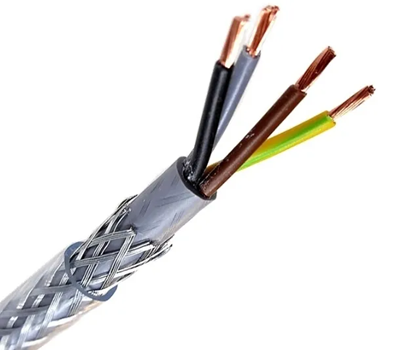

Slika 1. Struktura oklopljenega kabla

Kaj je zaščitna ozemljitev?

Zaščitna ozemljitev je postopek povezovanja prevodnega oklopa kabla z referenčno ozemljitvijo za zmanjšanje elektromagnetnih motenj (EMI) in neželenega šuma.Ščit, običajno izdelan iz pletenega bakra ali folije, kot je prikazano na sliki 1, deluje kot pregrada, ki preprečuje zunanjim električnim motnjam, da bi vplivale na signal v notranjosti.Z usmerjanjem motenj na tla pomaga ohranjati celovitost signala in izboljša splošno delovanje sistema.Ta metoda se pogosto uporablja v elektronskih sistemih, kjer so pomembni stabilni in čisti signali.Je ključni del zasnove elektromagnetne združljivosti (EMC).

Za razliko od signalne ozemljitve, ki zagotavlja povratno pot za tok v tokokrogu, se zaščitna ozemljitev osredotoča le na zaščito signalov pred hrupom.Ne prenaša običajnega obratovalnega toka, ampak namesto tega obravnava inducirane motnje.To razlikovanje je pomembno, ker lahko mešanje teh vlog povzroči težave z zmogljivostjo.Ozemljitev oklopa je zasnovana za izolacijo hrupa, medtem ko signalna ozemljitev zagotavlja pravilno delovanje vezja.Ohranjanje teh funkcij ločeno pomaga izboljšati zanesljivost in zmanjša električne motnje.

Metoda ozemljitve nizkofrekvenčnega ščita

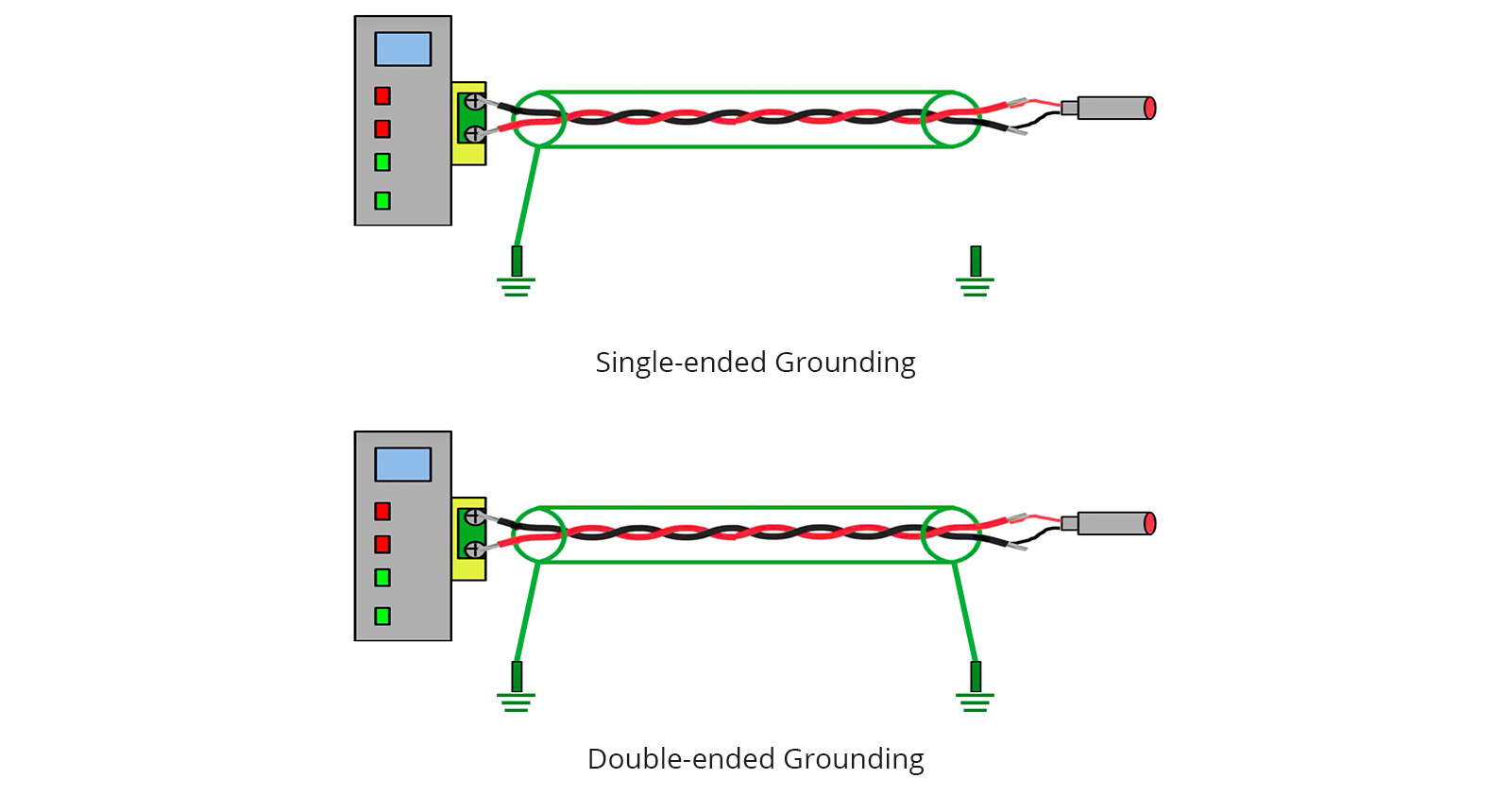

Slika 2. Enostranska in dvostranska ozemljitev

Nizkofrekvenčna zaščitna ozemljitev je metoda, ki se uporablja za zmanjšanje šuma v sistemih, ki delujejo pri nižjih frekvencah signala, običajno pod nekaj kiloherci.Pri tem pristopu je oklop kabla ozemljen samo na eni točki, kar je znano kot enotočkovna ozemljitev.Ta metoda preprečuje kroženje tokov, imenovanih tudi ozemljitvene zanke, ki lahko v sistem vnesejo neželen hrup.Ozemljitvena točka je običajno izbrana bodisi na viru signala bodisi na bremenu, odvisno od zasnove sistema.Kot je prikazano na sliki 2, ozemljitev na enem koncu zagotavlja stabilno referenco brez ustvarjanja zanke.Ta tehnika je preprosta in učinkovita za nizkofrekvenčne aplikacije.

Enotočkovna ozemljitev deluje tako, da odpravi več ozemljitvenih poti, ki bi lahko omogočile pretok toka skozi oklop.Ko sta oba konca ozemljena pri nizkih frekvencah, lahko razlike v ozemljitvenem potencialu povzročijo kroženje hrupnih tokov.Z ozemljitvijo samo enega konca deluje ščit zgolj kot zaščitna pregrada in ne kot tokovna pot.Izbira med ozemljitvijo na koncu vira in ozemljitvijo na koncu obremenitve je odvisna od tega, kje hrup najverjetneje vstopi v sistem.Ta metoda se običajno uporablja v avdio sistemih, instrumentih in krmilnih vezjih.Zagotavlja zanesljivo zmanjšanje hrupa brez dodajanja zapletenosti dizajna.

Metoda ozemljitve z visokofrekvenčnim ščitom

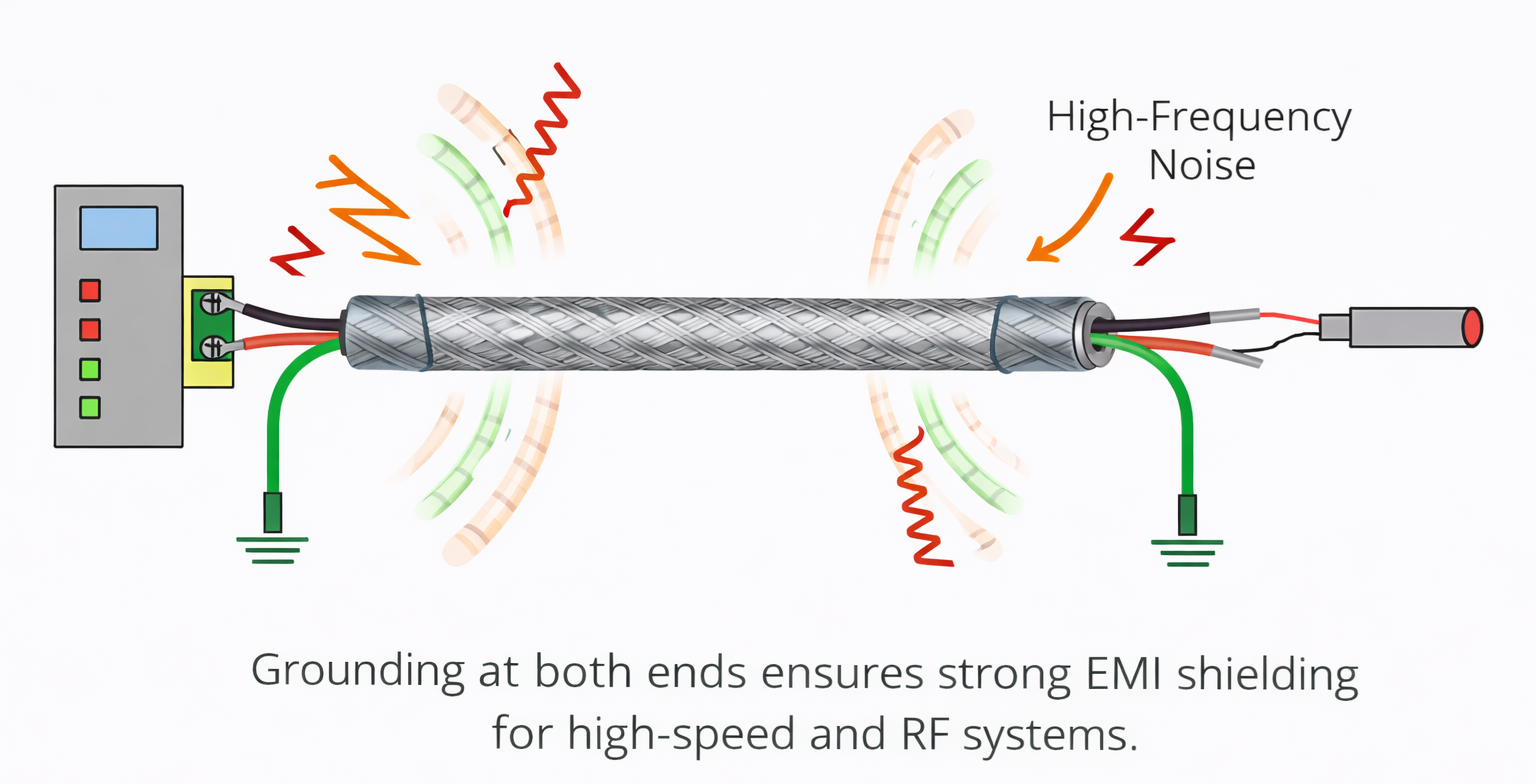

Slika 3. Ozemljitev z visokofrekvenčnim ščitom

Ozemljitev z visokofrekvenčnim ščitom je tehnika, ki se uporablja za nadzor elektromagnetnih motenj v sistemih, ki delujejo pri visokih frekvencah.Pri teh frekvencah se hrup obnaša drugače in se zlahka poveže v kable prek elektromagnetnih polj.Da bi to rešili, mora biti oklop ozemljen na več točkah, običajno na obeh koncih kabla.To ustvari pot z nizko impedanco, ki omogoča učinkovito odvajanje visokofrekvenčnega hrupa v tla.Za razliko od nizkofrekvenčnih metod je tukaj cilj minimizirati impedanco in ne preprečiti tokovnih zank.Ta pristop je dober pri hitrih in RF sistemih.

Ozemljitev na obeh koncih izboljša učinkovitost oklopa z zmanjšanjem impedance oklopa po celotni dolžini.Pri visokih frekvencah lahko celo majhne vrzeli ali neozemljeni deli delujejo kot antene, ki omogočajo vstop ali izstop hrupa.S povezavo obeh koncev z ozemljitvijo tvori ščit neprekinjeno oviro proti motnjam.Ta metoda izboljša zatiranje EMI in zagotavlja boljšo kakovost signala v zahtevnih okoljih.Široko se uporablja v komunikacijskih sistemih, hitrih podatkovnih linijah in RF aplikacijah.Pravilna izvedba zagotavlja močno zaščito pred zunanjimi viri hrupa.

Hibridna tehnika ozemljitve ščita

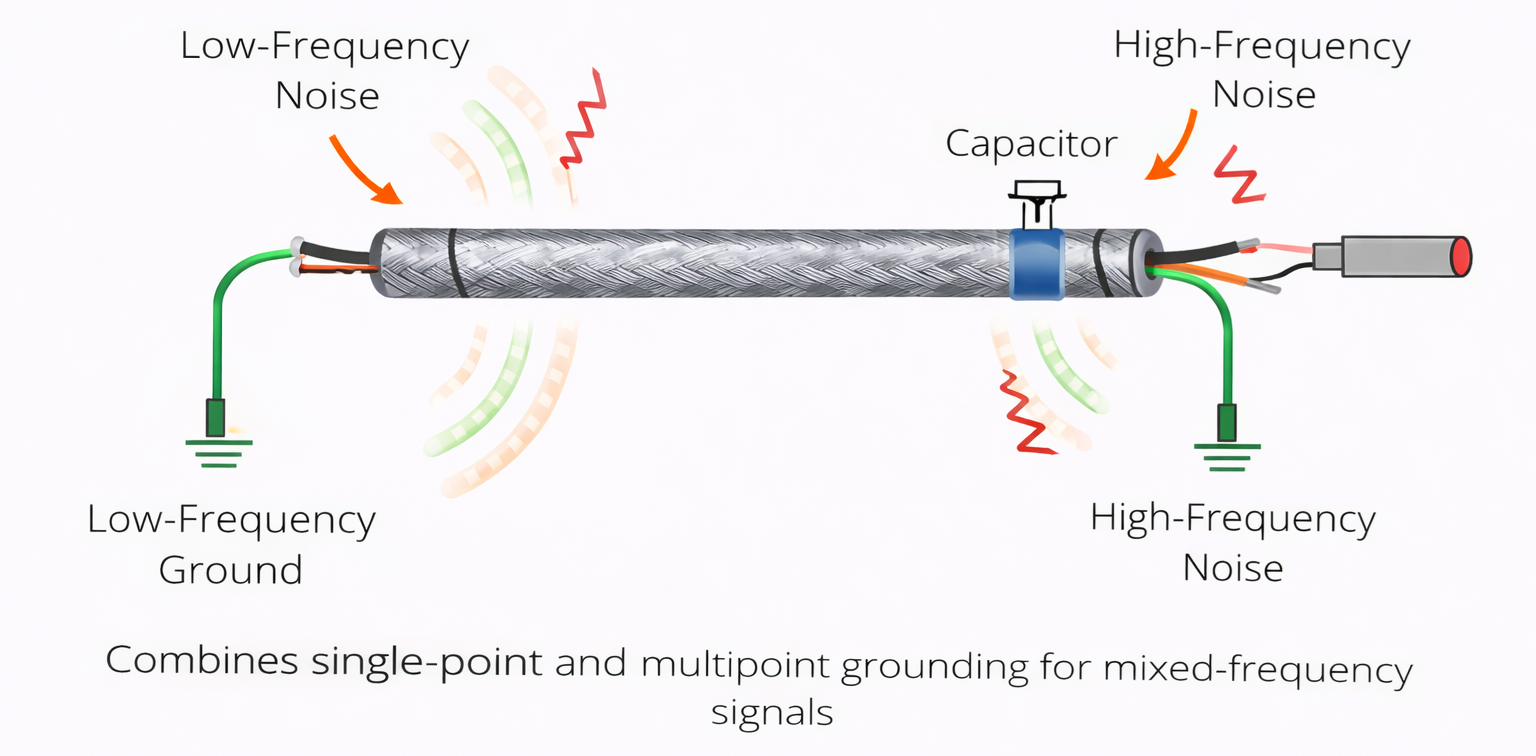

Slika 4. Hibridna tehnika ozemljitve oklopa

Hibridno oklopno ozemljitev je metoda, ki združuje enotočkovno in večtočkovno ozemljitev za upravljanje sistemov s signali mešanih frekvenc.Uporablja komponente, kot so kondenzatorji, ki omogočajo prehod visokofrekvenčnega hrupa na tla, medtem ko blokirajo nizkofrekvenčne tokove.Ta pristop zagotavlja prilagodljivost z obravnavanjem tako nizkofrekvenčnih kot visokofrekvenčnih motenj v eni sami zasnovi.Oklop je lahko neposredno ozemljen na enem koncu, medtem ko je na drugem koncu povezan s kondenzatorjem.To ustvari nadzorovano pot za različne vrste hrupa.Običajno se uporablja v kompleksnih elektronskih sistemih.

Ta tehnika deluje tako, da loči medsebojno delovanje različnih frekvenc s ščitom.Nizkofrekvenčni signali so nadzorovani z omejevanjem ozemljitvenih povezav, medtem ko je visokofrekvenčni šum varno preusmerjen po kapacitivnih poteh.Kondenzator deluje kot frekvenčno odvisen element, ki omogoča prehod samo neželenim visokofrekvenčnim signalom.To pomaga vzdrževati stabilnost signala brez uvajanja težav z ozemljitveno zanko.Hibridna ozemljitev je uporabna v sistemih, kjer so prisotni analogni in digitalni signali.Ponuja uravnoteženo rešitev za izboljšanje splošne elektromagnetne združljivosti.

Dvoslojno oklopljeno ozemljitev kabla

Slika 5. Dvoslojno oklopljeno ozemljitev kabla

Dvoslojno oklopljeno ozemljitev kabla se nanaša na uporabo kablov z dvema ločenima zaščitnima plastema, običajno z notranjim oklopom iz folije in zunanjim oklopom iz pletenice.Vsaka plast ima drugačen namen pri zaščiti signalov pred motnjami.Notranji ščit zagotavlja zaščito pred visokofrekvenčnim šumom, medtem ko zunanji ščit nudi mehansko trdnost in dodatno zaščito pred EMI.Pravilno ozemljitev teh plasti je pomembna za povečanje njihove učinkovitosti.Vsak ščit je lahko drugače ozemljen, odvisno od sistemskih zahtev.Ta metoda se pogosto uporablja v visoko zmogljivih aplikacijah.

V mnogih izvedbah je zunanji ščit ozemljen na obeh koncih, da zagotovi močno zaščito pred elektromagnetnimi motnjami, medtem ko je notranji ščit lahko ozemljen na enem koncu, da se izognemo neželenim tokovom.Ta ločitev pomaga nadzorovati, kako se hrup upravlja v kablu.Dvoslojna struktura izboljša učinkovitost zaščite v širokem frekvenčnem območju.Običajno se uporablja v občutljivih sistemih, kot so medicinske naprave, komunikacijska oprema in industrijski nadzor.Pravilna ozemljitev zagotavlja, da oba sloja delujeta brez motenj.Ta pristop poveča zanesljivost signala in zmanjša izpostavljenost hrupu.

Kako izbrati pravi način zaščitne ozemljitve?

Izbira prave metode zaščitne ozemljitve je odvisna od frekvence vašega sistema in okolja hrupa.

Najprej ugotovite, ali vaš sistem deluje pri nizkih ali visokih frekvencah.Nizkofrekvenčni sistemi običajno koristijo enotočkovno ozemljitev, medtem ko visokofrekvenčni sistemi zahtevajo večtočkovno ozemljitev.Razumevanje te razlike pomaga preprečiti težave z zmogljivostjo.Ta korak zagotavlja, da se metoda ujema z obnašanjem signala.To je temelj vaše odločitve.

Nato ocenite vrsto kabla, uporabljenega v vašem sistemu.Oklopljeni kabli se razlikujejo po konstrukciji, vključno z enoslojnimi in dvoslojnimi zasnovami.Struktura kabla vpliva na uporabo ozemljitve.Izbira pravilne metode zagotavlja največjo učinkovitost zaščite.Ta korak tudi pomaga preprečiti napake pri namestitvi.Pravilna ocena kabla izboljša splošno zanesljivost sistema.

Nato upoštevajte okolje ozemljitve sistema.Preverite morebitne razlike med točkami na tleh, ki bi lahko povzročile hrup.Stabilna in dosledna ozemljitvena referenca je pomembna za učinkovito zaščito.To pomaga zmanjšati motnje in ohraniti kakovost signala.Talni pogoji neposredno vplivajo na zmogljivost.Natančno vrednotenje se izogne ​​prihodnjim težavam.

Nato analizirajte vire hrupa v vaši aplikaciji.Ugotovite, ali motnje prihajajo iz zunanje opreme, električnih vodov ali notranjih tokokrogov.Poznavanje vira vam pomaga izbrati najučinkovitejšo strategijo ozemljitve.Ta korak izboljša nadzor EMI in stabilnost sistema.Pomaga tudi pri optimizaciji učinkovitosti zaščite.Natančna identifikacija vodi do boljših rezultatov.

Nato preglejte kompleksnost sistema in omejitve oblikovanja.Nekatere metode zahtevajo dodatne komponente ali skrbno načrtovanje postavitve.Izberite metodo, ki ustreza vaši zasnovi brez dodajanja nepotrebne zapletenosti.To zagotavlja lažjo izvedbo in vzdrževanje.Preprostost pogosto izboljša zanesljivost.Uravnotežite zmogljivost s praktičnostjo.

Na koncu preizkusite in potrdite izbrano metodo.Izmerite delovanje sistema po ozemljitvi.Preverite zmanjšanje šuma in stabilnost signala.Testiranje zagotavlja, da metoda deluje po pričakovanjih v pogojih.Omogoča tudi prilagoditve, če so potrebne.Za doseganje optimalnih rezultatov je potrebno preverjanje.

Pogoste napake pri ozemljitvi zaščitne plasti

Za učinkovito delovanje zaščite je potrebno izogibanje pogostim napakam.

• Nenamerno ozemljitev obeh koncev pri nizki frekvenci

To lahko ustvari ozemljitvene zanke, ki v sistem vnesejo neželen hrup.Mnogi modeli spregledajo to težavo, kar vodi do poslabšane kakovosti signala.Pogosto se zgodi, ko se odločitve o ozemljitvi sprejmejo brez upoštevanja pogostosti.Skrbno načrtovanje pomaga preprečiti to težavo.

• Uporaba napačne ozemljitvene točke

Izbira nepravilne lokacije za ozemljitev lahko zmanjša učinkovitost oklopa.Če je ozemljitvena referenca nestabilna, hrup morda ne bo pravilno preusmerjen.To lahko povzroči nedosledno delovanje sistema.Pomembna je pravilna izbira ozemljitvene točke.

• Slaba kakovost povezave oklopa

Ohlapne ali nepopolne povezave lahko povečajo odpornost in zmanjšajo učinkovitost zaščite.Tudi majhne vrzeli lahko omogočijo vstop hrupa v sistem.Zagotavljanje trdnih in neprekinjenih povezav izboljša delovanje.Potrebna je kakovostna montaža.

• Ignoriranje vrste in strukture kabla

Različni kabli zahtevajo različne pristope k ozemljitvi.Uporaba iste metode za vse kable lahko povzroči slabe rezultate.Razumevanje zasnove kabla pomaga pri izbiri pravilne tehnike.S tem se izognete nepotrebnim težavam pri delovanju.

• Nepravilno mešanje signala in ozemljitve oklopa

Kombinacija teh ozemljitev lahko povzroči šum v občutljivih tokokrogih.Vsak ima drugačno vlogo in ga je treba obravnavati ločeno.Nepravilno mešanje lahko zmanjša zanesljivost sistema.Jasna ločitev izboljša učinkovitost.

• Pomanjkanje testiranja po namestitvi

Preskok preverjanja lahko pusti skrite težave v sistemu.Brez testiranja je težko potrditi, ali je ozemljitev učinkovita.To lahko povzroči dolgoročne težave z delovanjem.Testiranje zagotavlja pravilno izvedbo.

Uporaba metod ozemljitve zaščitnega sloja

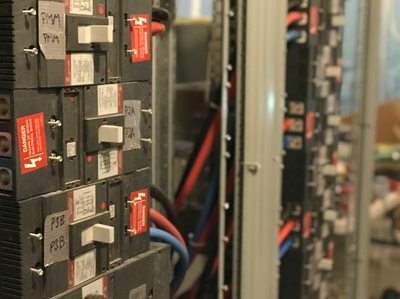

Slika 6. Industrijska električna plošča z oklopljenim ožičenjem

Metode zaščitne ozemljitve se pogosto uporabljajo v različnih panogah za zagotovitev zanesljivega prenosa signala.

1. Avdio sistemi

Zaščitna ozemljitev se uporablja v avdio opremi za preprečevanje brnenja in hrupa.Pomaga ohranjati čisto kakovost zvoka z zmanjšanjem motenj.Pravilna ozemljitev zagotavlja stabilen prenos signala.To je pomembno tako pri potrošniških kot pri profesionalnih avdio nastavitvah.

2. RF in komunikacijski sistemi

Visokofrekvenčni sistemi se zanašajo na učinkovito zaščito, ki preprečuje izgubo signala.Ozemljitev pomaga nadzorovati elektromagnetne motnje v komunikacijskih linijah.Zagotavlja zanesljiv prenos podatkov.To je dobro pri brezžični in omrežni opremi.

3. Industrijski krmilni sistemi

V industrijskih okoljih je električni šum pogost zaradi težkih strojev.Ozemljitev oklopa ščiti krmilne signale pred motnjami.Izboljša stabilnost in natančnost sistema.To je pomembno za sisteme avtomatizacije in nadzora.

4. Medicinska oprema

Občutljive medicinske naprave zahtevajo čiste in stabilne signale.Ozemljitev oklopa pomaga preprečiti motnje, ki bi lahko vplivale na meritve.Zagotavlja natančno delovanje diagnostičnih orodij.Zanesljivost je odlična v aplikacijah v zdravstvu.

5. Sistemi za prenos podatkov

Podatkovni kabli za visoke hitrosti potrebujejo močno zaščito, da ohranijo celovitost signala.Ozemljitev zmanjša hrup, ki lahko povzroči napake v podatkih.Podpira stabilno in hitro komunikacijo.To je odlično v sodobnih digitalnih sistemih.

6. Sistemi za distribucijo električne energije

Ozemljitev ščita se uporablja za nadzor hrupa v električnih vodih in opremi.Pomaga zaščititi občutljive komponente pred električnimi motnjami.To izboljša učinkovitost in varnost sistema.Pravilna ozemljitev je ključna v sistemih za upravljanje z električno energijo.

Zaključek

Zaščitna ozemljitev ima vlogo pri ohranjanju celovitosti signala z usmerjanjem motenj stran od občutljivih vezij.Različne metode, kot so enotočkovna, večtočkovna in hibridna ozemljitev, se uporabljajo glede na sistemsko frekvenco in konstrukcijske zahteve.Pravilna izbira kabla, strategija ozemljitve in namestitvene prakse pomembno vplivajo na splošno delovanje.Z razumevanjem teh načel in izogibanjem pogostim napakam lahko sistemi dosežejo zanesljivo delovanje in učinkovito zmanjšanje hrupa.
