Vodnik po drsnem stikalu: Kako deluje, vrste in aplikacije vezij

V tem članku boste izvedeli, kaj je drsno stikalo in kako se uporablja za nadzor pretoka električne energije v tokokrogu.Razumeli boste njegov simbol, notranjo zgradbo in princip delovanja.Raziskovali boste tudi različne tipe drsnih stikal, njihove električne specifikacije, prednosti, omejitve in običajne aplikacije.Poleg tega boste videli, kakšna so drsna stikala v primerjavi s preklopnimi in lopatičnimi stikali ter kako izbrati pravo za vezje.

Katalog

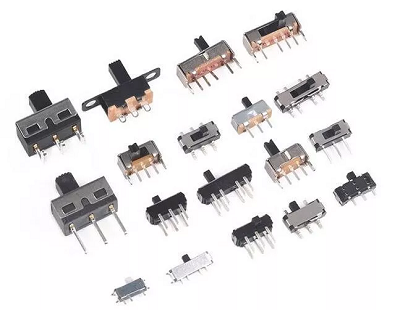

Slika 1. Drsno stikalo

Kaj je drsno stikalo?

Drsno stikalo je majhno ročno elektromehansko stikalo, ki se uporablja za nadzor pretoka električnega toka v tokokrogu.Deluje tako, da premakne majhen drsnik iz enega položaja v drugega, da vklopi ali izklopi vezje ali spremeni njegovo povezavo.Drsna stikala običajno najdemo v elektronskih napravah, tiskanih vezjih in nadzornih ploščah, ker so kompaktna in enostavna za uporabo.Omogočajo ročno vklop ali izklop električne energije s preprostim drsenjem.Zaradi svoje zanesljivosti in preproste zasnove se drsna stikala pogosto uporabljajo v potrošniški elektroniki, krmilnikih moči in majhnih elektronskih modulih.

Simbol drsnega stikala

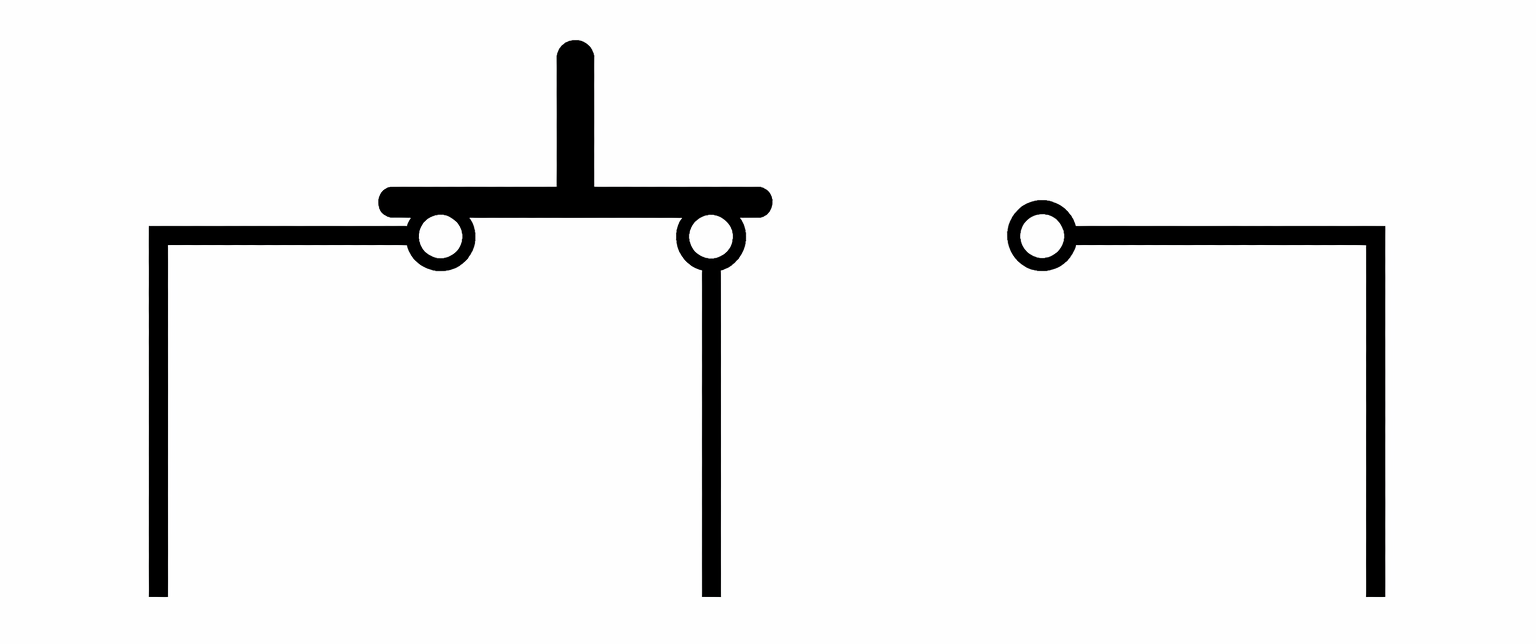

Slika 2. Simbol drsnega stikala

V električnih shemah simbol drsnega stikala predstavlja stikalno napravo, ki se uporablja za odpiranje ali zapiranje električnega tokokroga.Simbol je običajno sestavljen iz fiksnih priključnih točk in premične črte, ki označuje preklopno pot med terminali.Ta diagram nam pomaga razumeti, kako stikalo povezuje različne dele vezja.Natančen simbol se lahko nekoliko razlikuje glede na konfiguracijo stikala, prikazano na diagramu.Uporaba standardnih shematskih simbolov zagotavlja, da diagrami vezij ostanejo jasni, dosledni in enostavni za interpretacijo med elektronskim načrtovanjem in odpravljanjem težav.

Konstrukcija drsnega stikala

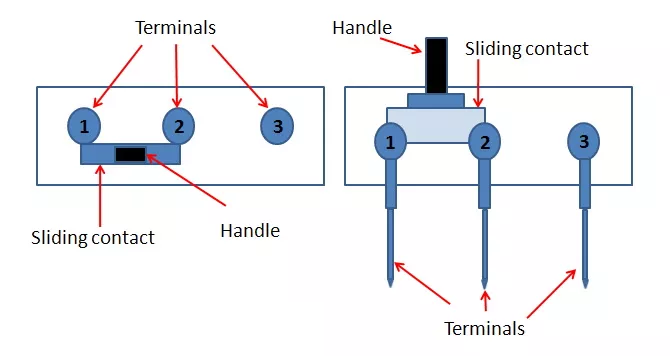

Slika 3. Konstrukcija drsnega stikala

• Ročaj (drsnik)

Ročaj je zunanji del drsnega stikala, ki ga premikate s prstom.Običajno je izdelan iz plastike ali trpežnega izolacijskega materiala, ki zagotavlja varno ročno upravljanje.Ročaj se premika vodoravno vzdolž fiksne poti, da premesti notranje kontakte znotraj stikala.

• Drsni kontakt (premikalni kontakt)

Drsni kontakt je premični prevodni kos, pritrjen na drsni mehanizem.Običajno je izdelan iz kovine, da se zagotovi dober električni stik med terminali.Ta komponenta se fizično premika čez različne kontaktne točke, ko premaknete drsnik.

• Terminali

Priključki so kovinski zatiči, ki povezujejo drsno stikalo z električnim tokokrogom.Raztezajo se iz ohišja stikala, tako da jih je mogoče spajkati na tiskano vezje (PCB).Vsak terminal deluje kot povezovalna točka med stikalom in zunanjim ožičenjem vezja.

• Ohišje

Ohišje je zunanje ohišje, ki obdaja in ščiti notranje komponente drsnega stikala.Običajno je izdelan iz plastike ali kovine, da zagotovi mehansko trdnost in izolacijo.Ohišje ohranja notranje dele poravnane in jih ščiti pred prahom, poškodbami in zunanjimi motnjami.

Načelo delovanja drsnega stikala

Načelo delovanja drsnega stikala temelji na gibanju drsnega aktuatorja, ki spreminja povezavo med notranjimi kontakti.Ko potisnete drsnik na eno stran, se notranji kontakt poravna s posebnim priključkom znotraj stikala.Ta poravnava bodisi zaključi električno pot bodisi prekine povezavo, odvisno od položaja stikala.Če kontakt premosti dva terminala, lahko električni tok teče skozi vezje.Ko se drsnik odmakne od kontaktne točke, se tokokrog prekine in tok preneha teči.To preprosto drsno gibanje omogoča stikalu, da ročno nadzoruje električno stanje vezja.Zaradi tega enostavnega mehanizma drsna stikala zagotavljajo zanesljivo ročno upravljanje v številnih elektronskih sistemih.

Vrste drsnih stikal

SPDT drsno stikalo

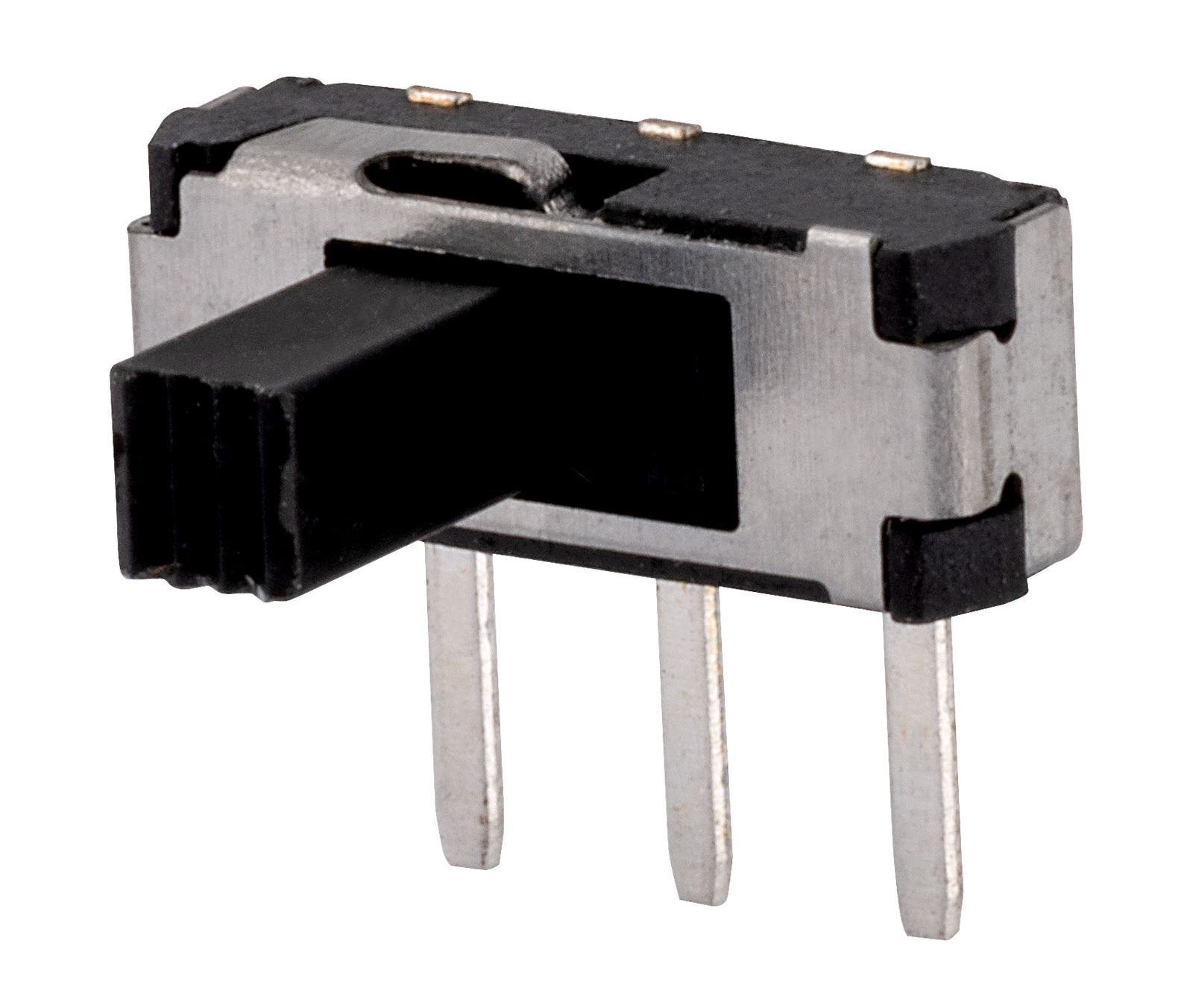

Slika 4. Drsno stikalo SPDT

Drsno stikalo SPDT (Enopolno dvojno vrzitev) je stikalo, ki povezuje en vhodni terminal z enim od dveh možnih izhodnih priključkov.Vsebuje en sam premični kontakt, ki lahko drsi med dvema različnima priključnima točkama.Ko se drsnik premakne v en položaj, se vhodni priključek poveže s prvim izhodnim priključkom.Ko se drsnik premakne na drugo stran, se povezava spremeni na drugo izhodno sponko.To preklopno dejanje omogoča preusmeritev poti enega tokokroga med dvema različnima električnima potema.Zasnova, prikazana na sliki, prikazuje, kako drsni aktuator med premikanjem spreminja povezavo med sponkama.Zaradi te preproste preklopne ureditve se drsna stikala SPDT običajno uporabljajo za izbiro osnovnega signala ali vezja.

SPST drsno stikalo

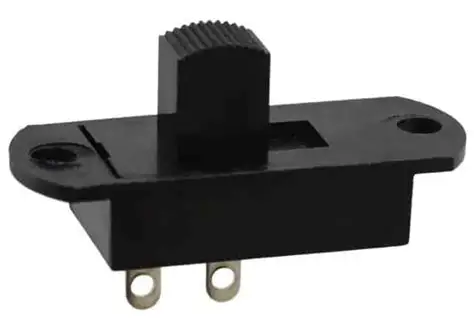

Slika 5. Drsno stikalo SPST

Drsno stikalo SPST (Single Pole Single Throw) je najpreprostejša vrsta drsnega stikala, ki se uporablja za krmiljenje enega električnega tokokroga.Ima en vhodni priključek in en izhodni priključek, ki sta povezana ali odklopljena z drsenjem.Ko se drsnik premakne v položaj VKLOP, notranji kontakt poveže oba terminala skupaj.Ko se drsnik premakne v položaj OFF, se kontakt loči in električna pot je prekinjena.Ta preprost mehanizem deluje kot osnovni VKLOP/IZKLOP električnega toka.Struktura, prikazana na sliki, prikazuje, kako se drsnik premika med dvema položajema za nadzor povezave.Zaradi svoje preprostosti se drsno stikalo SPST pogosto uporablja za enostavne funkcije preklapljanja moči.

Drsno stikalo DPST

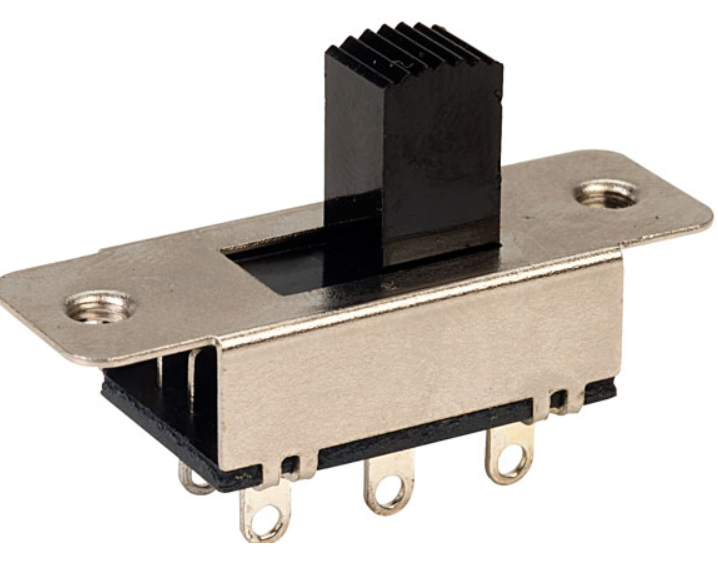

Slika 6. Drsno stikalo DPST

Drsno stikalo DPST (Double Pole Single Throw) je zasnovano za krmiljenje dveh neodvisnih tokokrogov hkrati z enim samim drsenjem.Vsebuje dve ločeni notranji preklopni poti, ki se premikata skupaj, ko upravljate drsnik.Ko drsnik potisnete v položaj VKLOP, postaneta obe tokokrogi povezani hkrati.Ko se premakne v položaj OFF, se obe povezavi odpreta hkrati.Ta oblika omogoča preklapljanje dveh električnih linij skupaj z enim samim ročnim krmiljenjem.Konfiguracija, prikazana na sliki, odraža, kako eno drsno gibanje vpliva na dve notranji preklopni poti.Drsna stikala DPST se običajno uporabljajo, ko je treba sinhronizirano krmiliti dve vezji.

Drsno stikalo DPDT

Slika 7. Drsno stikalo DPDT

Drsno stikalo DPDT (Double Pole Double Throw) je preklopna naprava, ki lahko krmili dve ločeni vezji in vsako preklaplja med dvema različnima izhodnima potoma.Vsebuje dva pola, vsak z dvema možnima priključnima točkama.Ko se drsnik premakne, oba vezja hkrati spremenita svoja priključna položaja.To vsakemu vezju omogoča, da preklaplja med dvema različnima priključnima potma, odvisno od položaja drsnika.Preklopna struktura, prikazana na sliki, prikazuje, kako je več terminalov razporejenih za podporo te funkcije dvojnega preklopa.Zaradi te zmožnosti drsno stikalo DPDT zagotavlja prilagodljiv nadzor preklapljanja za vezja, ki zahtevajo dve hkratni spremembi povezave.

Električne specifikacije drsnih stikal

Parameter	Specifikacija
Nazivna napetost	Tipična ocena 12 V – 50 V DC za majhna drsna stikala za tiskano vezje
Trenutna ocena	0,3 A – 3 A, odvisno od velikosti stikala in izvedbe kontakta
Kontaktna odpornost	≤ 20 mΩ tipično, ko so kontakti zaprti
Izolacijska upornost	≥ 100 MΩ pri 500 V DC
Dielektrična trdnost	500 V – 1000 V AC za 1 minuto med priključki
Območje delovne temperature	Tipično območje delovanja od −20 °C do +85 °C
Mehansko življenje	10.000 – 50.000 preklopnih ciklov
Električna življenjska doba	5.000 – 10.000 preklopnih ciklov pri nazivni obremenitvi
Tip terminala	Zatiči s skoznjo luknjo na tiskanem vezju ali priključki za spajkalne ušese
Kontaktni material	Posrebreni kontakti iz bakrene zlitine ali medenine
Ocena stika	0,3 A pri 50 V DC ali 3 A pri 12 V DC (običajne vrednosti)
Preklopna sila	Sila aktivacije drsnika 100 gf – 300 gf
Razdalja potovanja	2 mm – 4 mm premikanje drsnika med položaji
Izolacijski material	Visokotemperaturna termoplastika (oznaka UL94 V-0)
Razmik med terminali	2,54 mm – 5,08 mm standardni razmik PCB

Prednosti in omejitve drsnih stikal

Drsna stikala se uporabljajo v elektronskih vezjih, ker so preprosta, poceni in enostavna za uporabo, vendar imajo tudi nekatere omejitve.

Prednosti drsnih stikal

• Enostavno ročno upravljanje omogoča preprosto uporabo drsnih stikal v številnih elektronskih napravah.

• Kompaktna velikost omogoča enostavno namestitev na majhna vezja in prenosno opremo.

• Zaradi nizkih proizvodnih stroškov so ekonomični za velike elektronske izdelke.

• Jasen položaj VKLOP/IZKLOP omogoča viden status preklopa.

• Zanesljiva mehanska struktura zagotavlja stabilno preklopno delovanje v osnovnih vezjih.

• Enostavna namestitev na tiskana vezja z uporabo standardnih sponk za spajkanje.

Omejitve drsnih stikal

• Mehanski kontakti se lahko obrabijo po številnih preklopnih ciklih.

• Omejena hitrost preklopa v primerjavi z elektronskimi ali polprevodniškimi stikali.

• Majhna velikost lahko pri nekaterih izvedbah oteži ročno upravljanje.

• Ni primeren za stikalne aplikacije z visoko močjo ali visokim tokom.

• Izpostavljenost prahu ali vlagi lahko vpliva na dolgoročno zanesljivost preklopa.

Uporaba drsnih stikal

1. Zabavna elektronika

Drsna stikala se pogosto uporabljajo v majhni potrošniški elektroniki, kot so radijski sprejemniki, zvočniki in elektronski pripomočki.Omogočajo ročno upravljanje moči ali osnovnih funkcij s preprostim drsenjem.Zaradi svoje kompaktne velikosti so idealni za naprave z omejenim notranjim prostorom.

2. Prenosne elektronske naprave

Veliko prenosnih naprav uporablja drsna stikala za nadzor moči ali izbiro načina.Primeri vključujejo ročno elektroniko, module z baterijskim napajanjem in majhne komunikacijske naprave.Stikalo zagotavlja jasen fizični položaj, ki kaže, ali je naprava VKLOPLJENA ali IZKLOPLJENA.

3. Elektronske igrače

Drsna stikala se pogosto uporabljajo v igračah na baterije za nadzor napajanja ali aktiviranje zvočnih in svetlobnih funkcij.Ponujajo preprosto in trajno preklopno rešitev, primerno za večkratno ročno uporabo.Njihova majhnost se dobro prilega tudi notranjosti kompaktnih ohišij igrač.

4. Nadzorne plošče

Industrijske ali elektronske nadzorne plošče včasih vključujejo drsna stikala za izbiro načinov delovanja ali omogočanje določenih funkcij.Stikalo omogoča jasen in neposreden način za ročno spreminjanje nastavitev.Njegovo preprosto delovanje omogoča enostavno upravljanje opreme.

5. DIY elektronika in izdelava prototipov

Drsna stikala se pogosto uporabljajo v elektronskih projektih, prototipnih ploščah in razvojnih kompletih.Omogočajo ročno krmiljenje stanj vezja med testiranjem in eksperimentiranjem.Njihova preprosta struktura omogoča enostavno integracijo v elektronske modele po meri.

6. Izbirna vezja baterije

Nekateri elektronski sistemi uporabljajo drsna stikala za priklop ali odklop baterijskih virov znotraj vezja.To omogoča ročno upravljanje virov energije v majhnih elektronskih napravah.Drsno delovanje omogoča preprost način nadzora povezave med električnimi vodi.

Drsno stikalo proti preklopnemu stikalu proti preklopnemu stikalu

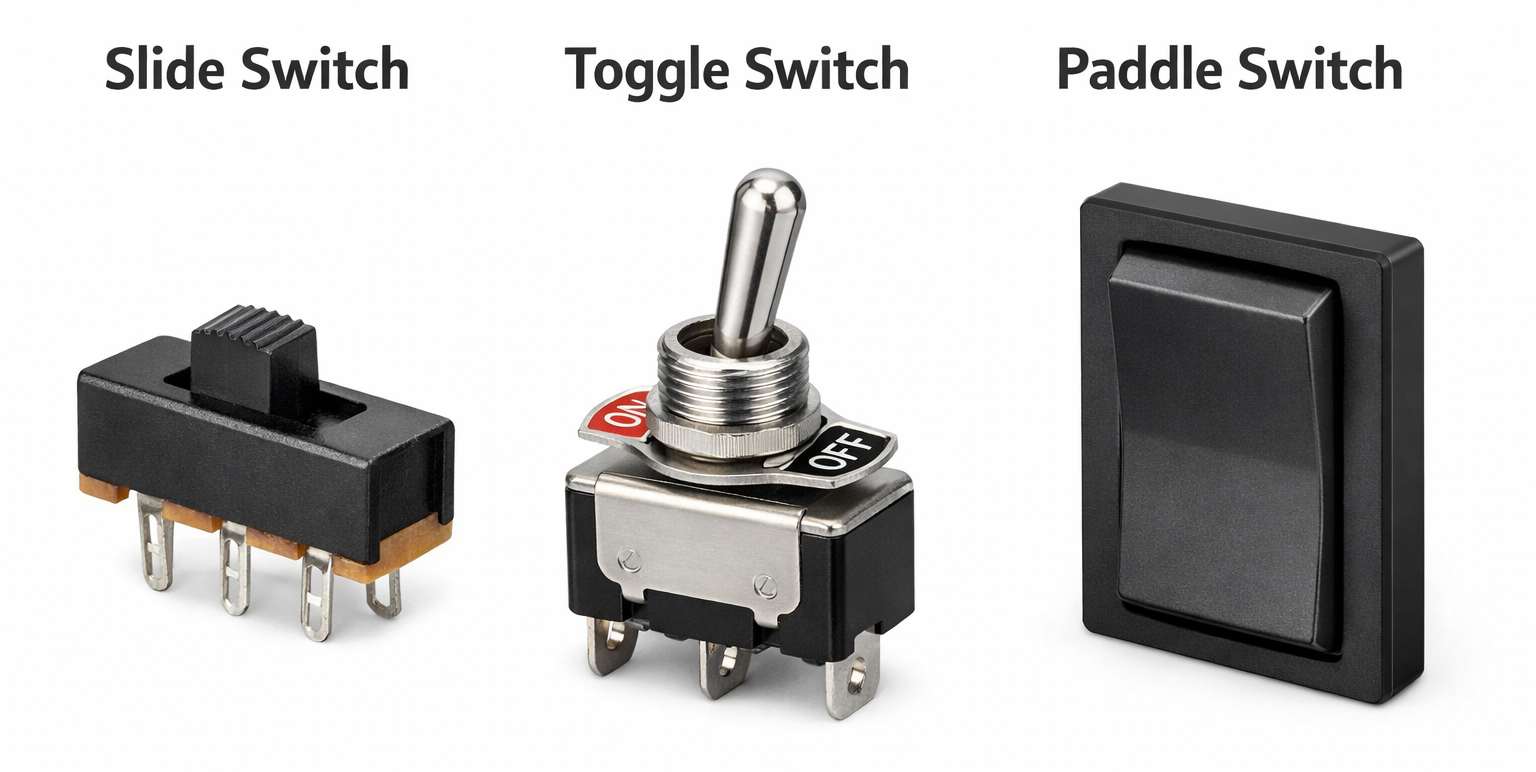

Slika 8. Drsno stikalo v primerjavi s preklopnim stikalom v primerjavi s preklopnim stikalom

Funkcija	Drsno stikalo	Preklopno stikalo	Preklopno stikalo
Metoda delovanja	Drsno gibanje	Obračanje ročice	Pritisk na ravno površino vesla
Interakcija uporabnika	Podrsajte levo ali desno	Obrnite ročico navzgor ali navzdol	Potisnite veslo
Mehanska zasnova	Kompakten linearni drsnik	Aktuator na osnovi vzvoda	Velik ploščat aktuator
Montažni slog	PCB ali pritrditev na ploščo	Montaža na ploščo	Montaža na steno ali ploščo
Velikost	Majhen in kompakten	Srednje velikosti	Večji dizajn
Vizualni indikator položaja	Počisti položaj drsnika	Smer vzvoda kaže stanje	Položaj vesla označuje stanje
Tipičen nadzor	Enostavno krmiljenje vezja	Nadzor preklopa tokokroga	Nadzor moči za razsvetljavo
Enostavnost delovanja	Preprosto drsno gibanje	Zahteva obračanje vzvoda	Enostavno upravljanje stiskalnice
Namestitev	Pogosto spajkana na PCB	Montira se skozi luknjo v plošči	Vgrajen v stenske plošče
Integracija naprave	Uporablja se v elektronskih napravah	Uporablja se v ploščah opreme	Uporablja se v sistemih za nadzor prostorov
Natančnost nadzora	Primerno za majhne tokokroge	Primerno za različna vezja	Zasnovan za ročno upravljanje prostora
Vzdržljivost	Zmerna mehanska življenjska doba	Na splošno močna mehanska življenjska doba	Zasnovan za pogosto ročno uporabo
Preklop sloga	Linearno preklopno gibanje	Rotacijsko gibanje ročice	Preklapljanje na podlagi pritiska
Tipično okolje	Elektronika in male naprave	Industrijske ali opremske plošče	Nadzor stanovanj ali stavb
Vizualno oblikovanje	Minimalna in kompaktna	Mehansko in izpostavljeno	Moderna in ravna površina

Kako izbrati pravo drsno stikalo?

1. Določite električno oceno

Prvi korak je preveriti zahtevane nivoje napetosti in toka vezja, kjer bo stikalo uporabljeno.Izbrano drsno stikalo mora imeti električne nazivne vrednosti, ki varno podpirajo te vrednosti.Izbira stikala z ustrezno oceno pomaga preprečiti pregrevanje in zagotavlja stabilno delovanje vezja.

2. Izberite ustrezno vrsto namestitve

Drsna stikala so na voljo v različnih stilih montaže, kot sta montaža na tiskano vezje ali montaža na ploščo.Vrsta namestitve mora ustrezati mehanski zasnovi naprave ali vezja.Pravilna montaža zagotavlja varno prileganje stikala in zanesljivo delovanje med delovanjem.

3. Upoštevajte velikost in mere stikala

Fizična velikost drsnega stikala se mora ujemati z razpoložljivim prostorom v napravi.Preverite dimenzije stikala, razmik med sponkami in razdaljo premika drsnika.Pravilno dimenzionirano stikalo zagotavlja gladko namestitev in udobno delovanje.

4. Preverite zahtevano število palic in metov

Različne konfiguracije drsnega stikala omogočajo različne možnosti povezovanja električnih tokokrogov.Zahtevana razporeditev drogov in vrč mora ustrezati predvideni funkciji krmiljenja tokokroga.Izbira pravilne konfiguracije zagotavlja, da stikalo izvede želeno preklopno nalogo.

5. Ocenite vzdržljivost in mehansko življenjsko dobo

Mehanska življenjska doba kaže, koliko preklopnih ciklov lahko opravi drsno stikalo, preden pride do obrabe.Naprave, ki zahtevajo pogosto preklapljanje, morajo uporabljati stikala, zasnovana za daljšo mehansko življenjsko dobo.To pomaga vzdrževati zanesljivo delovanje pri daljši uporabi.

6. Upoštevajte okoljske razmere

Okoljski dejavniki, kot so temperatura, vlaga in prah, lahko vplivajo na delovanje stikala.Izbira stikala, oblikovanega za pričakovano delovno okolje, izboljša dolgoročno zanesljivost.To je še posebej pomembno za naprave, ki se uporabljajo v težkih ali zunanjih pogojih.

Zaključek

Drsna stikala so preproste in zanesljive naprave, ki se uporabljajo za krmiljenje električnih tokokrogov z drsnim gibanjem.Zaradi svoje majhnosti, nizkih stroškov in enostavnega upravljanja so pogosti v številnih elektronskih napravah in tiskanih vezjih.Razumevanje njihovih delov, načela delovanja, tipov in specifikacij pomaga pri izbiri pravega stikala za vezje.Izbira pravilnega drsnega stikala glede na električno oceno, velikost in konfiguracijo zagotavlja varno in učinkovito krmiljenje tokokroga.
