Sistem na programirljivem čipu (SOPC): tehnologija, oblikovanje in aplikacije

Ta priročnik raziskuje sistem na programski tehnologiji CHIP (SOPC), inovacijah v vgrajenih sistemih, ki združuje prilagodljivost strojne opreme s prilagodljivostjo programske opreme.Zajema zgodovino SOPC, aplikacije v panogah, kot so telekomunikacije, avtomobilske in zdravstvene oskrbe, in ponuja praktične nasvete o izvajanju.

Katalog

Razumevanje tehnologije SOPC in njegovega vpliva

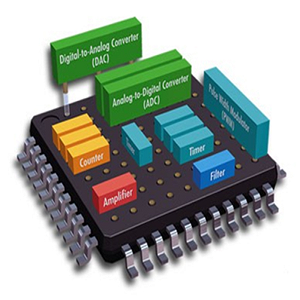

Sistem na programirljivem čipu (SOPC) je revolucionarni napredek v tehnologiji polprevodnikov, ki združuje celoten sistem, vključno s procesorji, pomnilnikom, vmesniki in logiko po meri na en sam, ponovno konfiguracijski čip.Za razliko od tradicionalnega sistema na čipih (SOCS), ki so trdožičeni in jih je težko spremeniti, ko so enkrat nameščeni, SOPC ponuja prilagodljivost za prilagoditev ali nadgradnjo komponent strojne in programske opreme brez potrebe po dragih preoblikovanjih.Zaradi te prilagodljivosti je SOPC spremenil igre za vdelane sisteme, ki zagotavlja hitrejše, učinkovitejše in stroškovno učinkovite rešitve.SOPC -ji so dragoceni v panogah, kot so telekomunikacije, avtomobilske in zdravstvene oskrbe, kjer se tehnologija hitro razvija in sistemi se morajo prilagoditi novim zahtevam.Na primer, v avtomobilskem sektorju SOPC omogočajo funkcije, kot so prilagodljivi tempomat in odkrivanje trka, tako da omogočajo posodobitve sistemom na krovu.Vendar pa je za uspešno izvajanje SOPC potrebno trdno razumevanje načel strojne in programske opreme, skupaj s strateškim pristopom k razvoju.

Tehnični vidiki zasnove in testiranja SOPC

Tehnični okvir sistema na programirljivem čipu (SOPC) se vrti okoli pristopa sooblikovanja strojne programske opreme, ki zagotavlja boljšo zmogljivost in prilagodljivost v vgrajenih sistemih.Za razliko od običajnih modelov sistema, razvoj SOPC zahteva uravnoteženo integracijo obeh strojnih komponent, kot je programabilna logika, in programske procese za doseganje brezhibne funkcionalnosti.Ta postopek sooblikovanja pogosto uporablja napredne tehnike mikroelektronske embalaže, kot je matrika kroglične mreže (BGA), za izboljšanje učinkovitosti.Vendar pa tradicionalne metode testiranja, kot so logični analizatorji, pri naslavljanju zapletenosti SOPC -ja, zlasti za diagnostiko.Za premagovanje teh omejitev so postali pomembni sodobni simulacija in orodja za odpravljanje napak na čipu, kot je Xilinx-ov čipscope Integrirani logični analizator (ILA).Ta orodja spremljajo in analizirajo vedenje sistema neposredno na čipu, kar zagotavlja dragocene vpoglede za izboljšanje modelov in izboljšanje zanesljivosti.Premik k odpravljanju napak na čipu je povečal natančnost diagnostike, hitreje prepoznavanje in reševanje vprašanj, kar je na koncu izboljšalo delovanje in robustnost sistemov, ki temeljijo na SOPC.

Lastnosti in značilnosti

Tehnologije združevanja

Sistemi na programirljivih čipih (SOPCS) prikazujejo zapleteno fuzijo sistema na čipu (SOC), programabilne logične naprave (PLD) in polja programirljive matrike vrat (FPGA).Ta sinteza zajema odličnost teh tehnologij in ponuja vsestransko platformo, ki je prilagojena množici aplikacij.

Osrednji vgrajeni procesor

SOPC običajno integrira vsaj eno vdelano jedro procesorja, ki deluje kot osrednje središče operacij.Orkestrira dejavnosti obdelave in povečuje računalniške zmogljivosti, pri čemer izvaja zapletene izračune, potrebne za izpopolnjene naloge, kar danes kaže na njegovo vlogo pri napredovanju.

Hitro ravnanje s podatki s hitrim RAM-om

Vključitev hitrega RAM-a v SOPC igra vlogo pri pospeševanju obdelave in shranjevanja podatkov.Ta pomnilnik je dober za aplikacije, ki zahtevajo obdelavo, kjer lahko vsaka zamuda vpliva na uspešnost in rezultate sistema.Hitri dostop do podatkov Powers Napredne funkcije tiho, vendar učinkovito, kar kaže na njeno prisotnost.

Obsežne knjižnice IP

SOPC ponujajo osrednje knjižnice široke intelektualne lastnine (IP), ki zagotavljajo svobodo izvajanja vnaprej zasnovanih in preverjenih komponent.Ta pristop pospešuje razvoj, hkrati pa ohranja zanesljivost in dosledno uspešnost.Maksimiranje potenciala teh knjižnic vodi do ustvarjalnih prebojev.

Prilagodljiva prilagoditev z dovolj programirljive logike

Velikodušna vključitev programirljive logike v SOPC omogoča obsežne možnosti prilagajanja.Ta prilagodljivost omogoča čipu, da izpolnjuje posebne zahteve za uporabo in spodbuja prilagojene rešitve.Zahvaljuje se možnosti možnosti za prilagajanje in izboljšanje funkcionalnosti.

Izboljšan razvoj z napak in programskimi vmesniki

Processor-ov in fpGA-programirajoči vmesniki znotraj SOPC poenostavijo postopek izpopolnjevanja in izboljšave.Ta orodja omogočajo potreben vpogled in ukaz, kar povečuje učinkovitost odpravljanja napak in optimizacijo funkcionalnosti, kar na koncu povzroči bolj odporni oblikovni izhodi.

Programirani analogni potencial

Nekateri SOPC so opremljeni s programirljivimi analognimi komponentami, kar poveča njihovo učinkovitost pri nalogah mešanega signala.Ta funkcija razširja praktične uporabe SOPC -jev izven digitalnih kraljestev, ki zagovarja celovit pristop k sistemski arhitekturi in funkcionalnosti.

Učinkovitost porabe energije

Energetsko učinkovita narava SOPC-jev nudi izrazito korist v svetu, ki postopoma vrednoti ohranjanje.Dodaljuje čas delovanja naprav, odvisnih od baterije, in zmanjšuje izdatke za energijo v večjih nastavitvah, ki ustrezajo naraščajočemu poudarku na ekološki previdnosti.

Kompaktni dizajn, ki varčuje s prostorom

Končno kompaktna zasnova SOPC -jev izboljšuje njihovo uporabo v okoljih s prostorskimi omejitvami, zaradi česar so odlični za prenosne in vgrajene sisteme.Ta pametna uporaba prostora ob ohranjanju obsežne funkcionalnosti označuje dosežek v inženirskih inovacijah in finosti, kar odraža trend k miniaturizaciji naprav.

Razvojne strategije za sisteme SOPC

1. korak: Oblikovanje strojne opreme (Sopcbuilder in Quartus II)

Prvi korak pri razvoju sistema SOPC, kot je eden s procesorjem Nios II, se začne s strojno zasnovo.Z orodji, kot sta Sopcbuilder in Quartus II, lahko prilagodite CPU in periferne naprave, da ustrezajo določenim potrebam projekta.Altera IP jedra, skupaj z rešitvami tretjih oseb in VHDL, pomagajo pri racionalizaciji tega procesa z zagotavljanjem komponent za večkratno uporabo, zmanjšajo potrebo po začetku nič in zmanjšanja napak v zgodnji fazi.

2. korak: Prehod na razvoj programske opreme

Ko je zasnova strojne opreme končana, SOPCBuilder samodejno ustvari komplet za razvoj programske opreme (SDK), prilagojen konfiguriranim komponentam.Ta SDK poenostavi prehod na programiranje programske opreme in tako zagotovi, da se programska oprema odlično poravna s strojno zasnovo.Uporabite lahko različne programske jezike, ki segajo od montaže do C/C ++, za pisanje, sestavljanje in odpravljanje napak sistema programske opreme, izboljšate prilagodljivost in ustvarjalnost v razvojnem procesu.

3. korak: Izvajanje sistema

S pripravo strojne in programske opreme je naslednji korak sistemska implementacija.Ta postopek sledi nastavljenemu zaporedju: zagon Quartus II, konfiguriranje CPU v Sopcbuilderju in oblikovanje vezje NIOS II.Vsak od teh korakov temelji na prejšnjem, kar ustvarja iterativni potek dela, ki spodbuja nenehno izpopolnjevanje in optimizacijo v celotnem projektu.

4. korak: Učenje iz izkušenj

Uporaba lekcij, pridobljenih iz prejšnjih projektov.Zgodnje testiranje in prototipiranje pomagajo odkriti neučinkovitost sistema, preden postanejo glavna vprašanja.Te vpoglede lahko uporabite za majhne, ​​a smiselne prilagoditve njihovih metodologij, kar vodi do gladkih procesov in zanesljivejših sistemov.Ta iterativni pristop za izboljšanje zagotavlja, da vsak projekt koristi od praktičnega, znanja, ne pa za zanašanje samo na teoretične koncepte.

Razvojne možnosti

Prihodnost sistema na programirljivem čipu (SOPC) je v njegovi sposobnosti integracije različnih tehnologij, kot sta PLD (programirljive logične naprave) in ASIC (integrirana vezja, specifična za aplikacijo), v eno samo prilagodljivo rešitev, ki je stroškovno učinkovitejšakot tradicionalne metode.Ta integracija omogoča, da SOPC kombinira komponente, kot so CPU -ji, DSP, pomnilnik in iOS na enem čipu, zaradi česar je prilagodljiv in razširljiv za panoge, ki zahtevajo hiter tehnološki napredek.Napredek v raziskavah SOPC temelji na sodelovanju na področjih, kot so računalniški inženiring, znanost o materialih in razvoj programske opreme, kar vodi do boljših orodij za hitrejšo uvajanje in lažje integracijo.Nastajajoči trendi kažejo, da bi lahko vključevanje AI in strojnega učenja s SOPC še izboljšalo delovanje sistema, zlasti pri obdelavi podatkov in avtonomnih tehnologijah.SOPC finančno ponuja dolgoročne prihranke z zmanjšanjem časa in stroškov razvoja izdelkov, zaradi česar je privlačna možnost za tehnološka podjetja, ki iščejo učinkovite rešitve.S svojim potencialom za poenotenje več sistemskih funkcij na enem samem čipu naj bi SOPC še naprej spodbujal inovacije v oblikovanju polprevodnikov, kar bo spodbudilo stalne raziskave, da odklenejo nove aplikacije in zmogljivosti.

Uporaba tehnologije SOPC

Na treh poljih je mogoče opaziti vse večjo pomembnost tehnologije SOPC (System on Programbible Chip):

Integracija v vdelane sisteme

Tehnologija SOPC izboljšuje vgrajene sisteme z utrjevanjem več funkcij na en sam čip, kar poveča splošno učinkovitost in zmogljivost sistema in hkrati optimizira porabo energije.Ta optimizacija omogoča obdelavo, koristno v avtomobilskih sistemih za nadzor in potrošniški elektroniki.Obvladovanje uporabe SOPC za razvoj vdelane programske opreme širi obzorje za prilagajanje in razširljivost, kar kaže na nemoten prehod iz običajnih tehnik do sodobnih inovacij.Prilagodljiva narava tehnologije SOPC omogoča hitro prilagajanje sistemov, da ustreza spreminjajočim se industrijskim standardom in pričakovanjem potrošnikov.

Vpliv na telekomunikacije

Znotraj telekomunikacij SOPC Technology napreduje obdelavo signalov z upravljanjem hitrega prenosa podatkov in ravnanjem z zapletenimi modulacijskimi shemami, zaradi česar je temelj za infrastrukturo sodobne omrežja.Njegova praktična uporaba podpira ustvarjanje protokolov nove generacije in poveča zmogljivost trenutnih sistemov brez dodatnih stroškov strojne opreme.Poleg tega tehnologija SOPC izboljšuje zanesljivost in varnost komunikacijskega omrežja z učinkovitim popravljanjem napak in močnim šifriranjem, kar napoveduje novo obdobje izboljšane digitalne povezanosti.

Preobrazbe v industrijski avtomatizaciji

Na področju industrijske avtomatizacije SOPC optimizira nadzorne procese in natančnost v operacijah.Z vključevanjem rešitev SOPC imajo industrije koristi od prejšnjega odkrivanja napak in brezhibne integracije naprav IoT, spodbujajo napovedno vzdrževanje in večji čas delovanja.Kombinacija tehnologije SOPC s strojnim učenjem odpira možnosti za sisteme za pridobitev prilagodljivih zmogljivosti odločanja, revolucijo tradicionalnih proizvodnih metod in spodbujanje izvajanja pametnih tovarn.Ta pristop v nadaljevanju ponuja vpogled v prihodnje trende, ki poudarjajo industrijsko učinkovitost in trajnost.
