Razumevanje arhitekture in ključnih funkcij LFSC3GA25E-7F900C FPGA

Raziskovanje LFSC3GA25E-7F900C vam daje podrobnejši vpogled v to, kako programabilne logične naprave podpirajo prilagodljive digitalne sisteme.To FPGA lahko uporabite za organiziranje podatkovnih poti, upravljanje signalov in gradnjo logičnih funkcij po meri znotraj enega samega čipa.Njegova notranja postavitev združuje programabilne logične celice, pomnilniške bloke in vhodne izhodne banke, tako da se signali učinkovito premikajo skozi napravo.Razumevanje, kako ti deli delujejo skupaj, vam pomaga videti, kako zapleteni elektronski sistemi so strukturirani.Od komunikacijske strojne opreme do nadzornih sistemov, ta FPGA ponuja praktičen način za ustvarjanje prilagodljivih digitalnih modelov.

Katalog

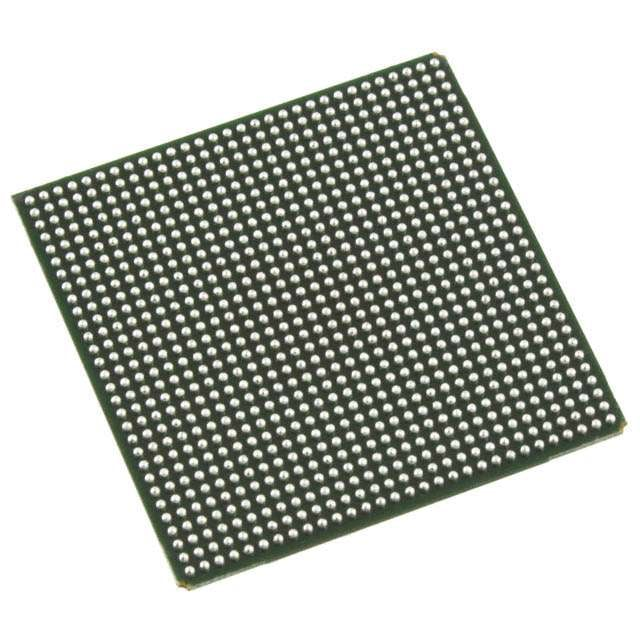

LFSC3GA25E-7F900C Pregled

LFSC3GA25E-7F900C je programabilna logična naprava, zasnovana za podporo nastavljivih digitalnih funkcij v vgrajenih elektronskih sistemih.Naprava vsebuje mrežno logično strukturo s tisoči programabilnih elementov, notranjimi pomnilniškimi viri ter številnimi vhodnimi in izhodnimi povezavami za zunanjo komunikacijo.Njegova arhitektura omogoča izvajanje digitalnih vezij, krmilnih poti in nalog obdelave signalov znotraj enega samega čipa.Integrirana usmerjevalna omrežja povezujejo logične bloke in pomnilniške odseke, tako da se lahko podatki premikajo po napravi na strukturiran način.Delovanje je podprto z nizkim obsegom dobave jedra in paketom z velikim številom pinov, ki je primeren za gosto postavitev plošč.

Iščete LFSC3GA25E-7F900C.Pišite nam, da preverite trenutno zalogo, dobavni rok in ceno.

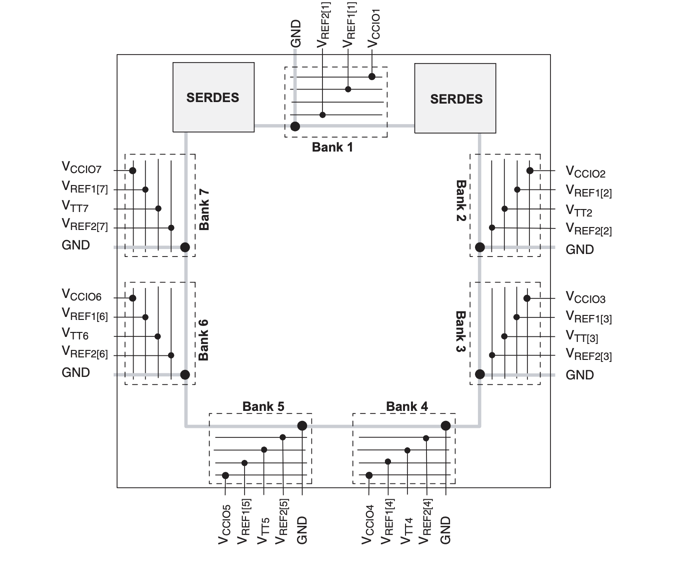

Banke LFSC3GA25E-7F900C

Razporeditev vhodne in izhodne banke, uporabljena v LFSC3GA25E-7F900C FPGA, ki prikazuje, kako naprava organizira svoje programabilne IO vire v več napetostno nadzorovanih območij.Osem bank je porazdeljenih po obodu naprave in vsaka banka vključuje združene povezave za napajanje VCCIO, vhode referenčne napetosti z oznako VREF, zatiče za zaključno napetost z oznako VTT in ozemljitev.Ta struktura omogoča vsaki banki, da deluje z neodvisnimi električnimi pogoji, tako da so različni standardi signala lahko podprti na ločenih straneh naprave.Vmesniški bloki SERDES se pojavljajo v bližini zgornjih bregov, da podpirajo hitre serijske komunikacijske kanale, povezane z bližnjimi regijami I O.Postavitev prav tako identificira skupne referenčne zatiče in napajalne povezave, ki določajo, kako zunanji signali medsebojno delujejo z notranjo programabilno logiko prek bančne IO strukture.

LFSC3GA25E-7F900C CAD model

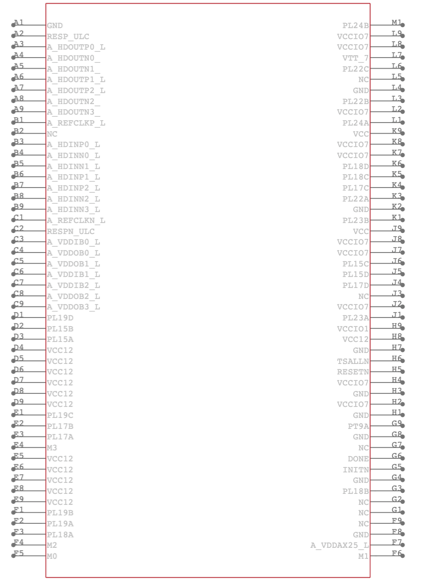

LFSC3GA25E-7F900C Simbol

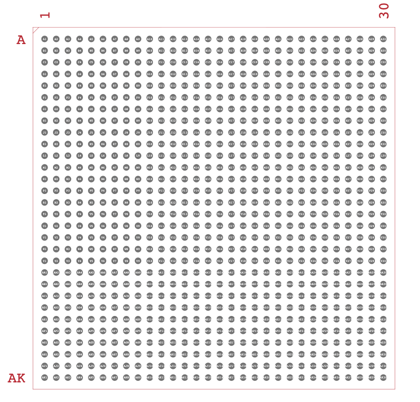

LFSC3GA25E-7F900C Odtis

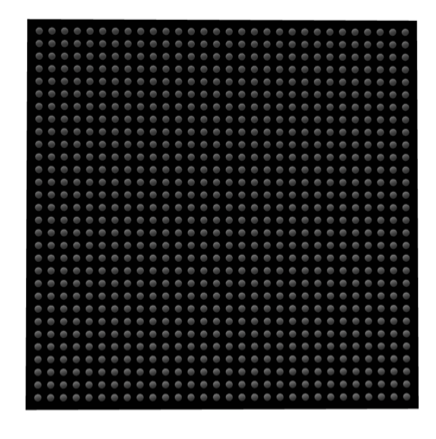

LFSC3GA25E-7F900C 3D model

Lastnosti LFSC3GA25E-7F900C

Programabilna logika visoke gostote

Naprava integrira približno petindvajset tisoč programirljivih logičnih elementov, razporejenih v organizirano mrežo.Te logične celice je mogoče konfigurirati za izvajanje digitalnih krmilnih poti, kombinacijske logike in aritmetičnih operacij znotraj vgrajenih sistemov.

Arhitektura vgrajenega pomnilnika

Notranji pomnilniški viri zagotavljajo več kot en megabit pomnilniške zmogljivosti za medpomnjenje podatkov in podporo logičnim operacijam.Ti pomnilniški bloki so porazdeljeni po vsej napravi, tako da lahko logična vezja dostopajo do podatkov lokalno brez dolgih poti usmerjanja.

Prilagodljiva vhodna in izhodna povezljivost

Do 378 vhodnih in izhodnih povezav omogoča napravi interakcijo s senzorji, komunikacijskimi vmesniki in drugimi digitalnimi komponentami.Struktura nožic podpira več električnih standardov v neodvisnih bankah V/O.

Integrirani viri za upravljanje ure

Notranji bloki za upravljanje ure pomagajo pri distribuciji časovnih signalov po programljivi logični strukturi.Ti viri vzdržujejo sinhroniziran čas signala, tako da se digitalne operacije odvijajo v urejenem in predvidljivem zaporedju.

Zmogljivost serijskega vmesnika visoke hitrosti

Namenski bloki serijskega vmesnika podpirajo hitre komunikacijske kanale za prenos podatkov med sistemskimi moduli.Ti bloki se povezujejo z bližnjimi I O bankami in pomagajo ohranjati stabilen prenos signala v podatkovno intenzivnih načrtih.

Bloki za strukturirano logično obdelavo

Specializirani notranji procesni bloki razširijo logično strukturo in oblikovalcem omogočajo učinkovitejšo implementacijo ponavljajočih se digitalnih struktur.Ta ureditev podpira naloge, kot so obravnavanje paketov, zaporedje nadzora in vzporedne podatkovne operacije.

Programabilno usmerjevalno omrežje

Strukturirano usmerjevalno omrežje povezuje logične celice, pomnilniške bloke in vmesniške zatiče.Signali lahko potujejo po omrežju po več poteh, kar oblikovalcem omogoča organiziranje digitalnih funkcij na načine, ki se ujemajo z arhitekturo sistema.

Integracija paketa za površinsko montažo

Naprava je nameščena v velikem paketu s kroglično mrežo, ki podpira gosto integracijo plošč.Ta struktura paketa omogoča razporeditev številnih električnih povezav v kompaktnem odtisu za napredne elektronske sklope.

LFSC3GA25E-7F900C Tehnične specifikacije

Atribut izdelka	Vrednost atributa
Proizvajalec	Mrežasti polprevodnik
Napetost - Napajanje	0,95 V ~ 1,26 V
Skupaj RAM bitov	1966080
Paket naprave dobavitelja	900-FPBGA (31x31)
serija	SC
Paket/kovček	900-BBGA
Paket	Pladenj
Delovna temperatura	0°C ~ 85°C (TJ)
Število logičnih elementov/celic	25000
Število LAB/CLB	6250
Število V/I	378
Vrsta namestitve	Površinska montaža
Osnovna številka izdelka	LFSC3GA25
RoHS status	Neskladno z RoHS
Raven občutljivosti na vlago (MSL)	3 (168 ur)
Status REACH	REACH Nespremenjeno
ECCN	3A991D
HTSUS	8542.39.0001

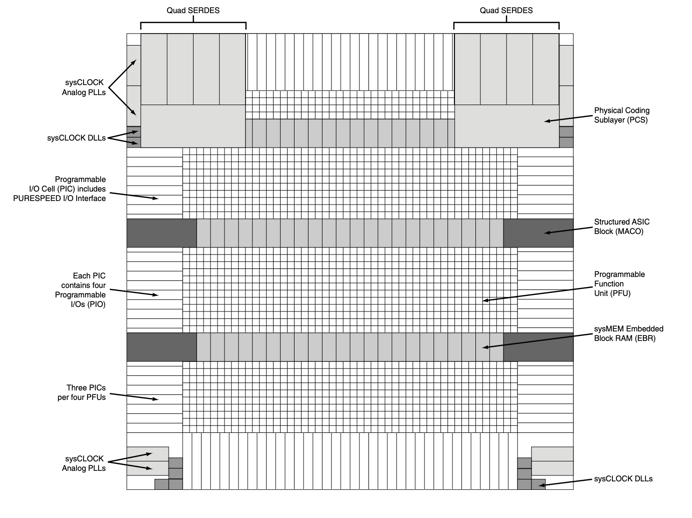

Poenostavljen blokovni diagram LFSC3GA25E-7F900C

Mrežna notranja postavitev LFSC3GA25E-7F900C FPGA, ki prikazuje razporeditev programabilne logike, pomnilniških blokov, urnih virov in struktur hitrih vmesnikov.Programabilne funkcijske enote tvorijo osrednjo logično strukturo, kjer so implementirana nastavljiva digitalna vezja.Distributed sysMEM embedded block RAM razdelki zagotavljajo notranje shranjevanje podatkov in medpomnjenje znotraj logičnega polja.Programabilne IO celice, nameščene vzdolž robov naprave, povezujejo notranjo logiko z zunanjimi zatiči, pri čemer vsaka programabilna IO gruča vsebuje več programabilnih IO povezav.Bloki Quad SERDES in vmesniki podplasti fizičnega kodiranja se pojavljajo blizu zgornjih regij, da podpirajo visokohitrostno serijsko komunikacijo.Strukturirani bloki ASIC z oznako MACO so integrirani v logično strukturo za podporo specializiranih procesnih struktur.Viri za upravljanje ure, označeni s sysCLOCK analogni PLL-ji in sysCLOCK DLL-ji, so postavljeni na robove postavitve za ustvarjanje in distribucijo časovnih signalov po programljivi arhitekturi.

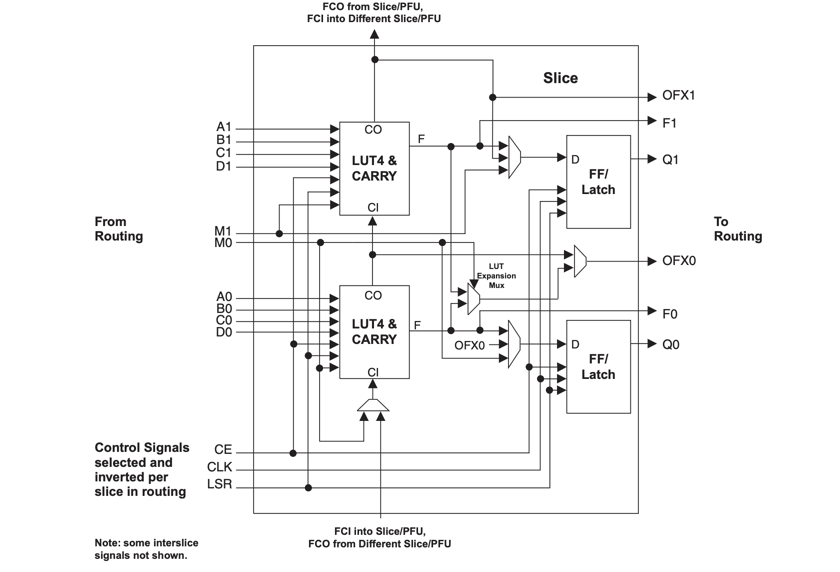

Diagram rezin LFSC3GA25E-7F900C

Notranja struktura logične rezine, ki se uporablja v programabilni funkcijski enoti LFSC3GA25E-7F900C FPGA.Dva bloka LUT4 izvajata kombinirane logične operacije z uporabo štirih vhodnih signalov, označenih z A, B, C in D. Integrirana logika prenosa podpira aritmetične operacije s povezovanjem vhodnih in izhodnih signalov prenosa med sosednjimi rezinami.Flip flop ali elementi zapaha shranjujejo izhodne podatke iz logične stopnje in proizvajajo registrirane izhode z oznako Q0 in Q1.Krmilni vhodi, kot so ura, signali za omogočanje ure in signali za nastavitev ali ponastavitev, uravnavajo zaporedno delovanje pomnilniških elementov.Usmerjevalne povezave na levem in desnem robu povezujejo rezino z okoliškim programabilnim povezovalnim omrežjem, kar omogoča vstop signalov iz usmerjevalnih virov in vrnitev obdelanih izhodov nazaj v usmerjevalno strukturo.

Aplikacije LFSC3GA25E-7F900C

Industrijski nadzorni sistemi

Programabilni logični viri omogočajo napravi upravljanje časovnih zaporedij, usmerjanje signala in naloge digitalnega nadzora v avtomatizirani opremi.Lahko koordinira več senzorjev in aktuatorjev, hkrati pa ohranja stabilno digitalno obdelavo v nadzornem sistemu.

Podatkovna komunikacijska infrastruktura

Komunikacijska oprema pogosto zahteva prilagodljivo digitalno obdelavo za obdelavo podatkov in nadzor vmesnika.Naprava lahko obdeluje dohodne tokove podatkov, organizira logiko usmerjanja in podpira komunikacijske povezave znotraj omrežne strojne opreme.

Vgrajene računalniške platforme

Vgrajeni sistemi uporabljajo programabilno logiko za upravljanje pretoka podatkov med procesorji, pomnilnikom in vmesniškimi napravami.Naprava lahko izvaja prilagojene digitalne poti, ki prilagajajo vedenje sistema posebnim zahtevam aplikacije.

Hitri sistemi za pridobivanje podatkov

Merilni sistemi pogosto zbirajo signale iz več virov hkrati.Programabilna logična struktura lahko organizira dohodne digitalne signale, časovno uskladi in pripravi podatke za nadaljnjo obdelavo ali prenos.

Strojna oprema za obdelavo signalov

Naprava lahko izvaja nastavljive aritmetične in logične operacije, ki podpirajo funkcije obdelave signalov.Digitalne filtre, krmilne zanke in naloge pretvorbe podatkov je mogoče implementirati neposredno znotraj programabilne logične strukture.

LFSC3GA25E-7F900C Prednosti in slabosti

Prednosti

• Velika programabilna logična zmogljivost podpira kompleksne digitalne funkcije

• Veliko število vhodnih in izhodnih povezav omogoča prilagodljivo integracijo sistema

• Vgrajeni pomnilniški bloki zagotavljajo notranje shranjevanje in medpomnjenje podatkov

• Rekonfigurabilna logična struktura omogoča posodobitev funkcij strojne opreme s spremembami dizajna

• Več I O bank omogoča različne standarde signala znotraj ene naprave

Slabosti

• Proces načrtovanja zahteva specializirana razvojna orodja in konfiguracijske poteke dela

• Kompleksnost naprave lahko podaljša čas načrtovanja sistema med razvojem

• Velika velikost paketa zahteva skrbno postavitev tiskanega vezja

• Upravljanje porabe je treba upoštevati, ko je aktivnih veliko logičnih virov

LFSC3GA25E-7F900C Alternative

Številka dela	Proizvajalec	Ključne značilnosti	Primer uporabe/opombe
LFSC3GA25E-7FFN1020C	Lattice Semiconductor Corporation	Naprava FPGA iz družine SC, ki ponuja približno 25.000 logičnih elementov, vgrajene pomnilniške vire in veliko število programabilnih V/I pinov.Uporablja paket BGA z majhnim korakom, ki podpira gosto postavitev vezij in kompleksne digitalne zasnove.	Uporablja se v vgrajenih krmilnih sistemih, komunikacijskih vmesnikih in industrijski elektroniki, kjer je potrebna programabilna strojna oprema in visoka V/I povezljivost.
LFSC3GA25E-7FFA1020C	Lattice Semiconductor Corporation	Programabilna FPGA s podobnimi logičnimi viri v seriji LFSC3GA25E.Zagotavlja nastavljive logične bloke, vdelan pomnilnik in prilagodljivo digitalno usmerjanje, ki oblikovalcem omogoča implementacijo digitalnih vezij po meri.	Primerno za digitalno obdelavo signalov, premoščanje vmesnikov in programabilno krmiljenje strojne opreme v vgrajeni elektroniki in komunikacijskih sistemih.
LFSC3GA25E-6FN900C	Lattice Semiconductor Corporation	Naprava FPGA s približno 25K logičnimi elementi in integriranimi pomnilniškimi bloki, zasnovana za programabilno digitalno strojno opremo.Paket ponuja številne V/I povezave, ki podpirajo kompleksno sistemsko integracijo.	Pogosto se uporablja v industrijskih nadzornih sistemih, vgrajenih računalniških platformah in omrežni opremi, ki zahtevajo prilagodljivo konfiguracijo strojne opreme.

O rešetkastem polprevodniku

Lattice Semiconductor je polprevodniško podjetje, ustanovljeno leta 1983, s sedežem v Hillsboro Oregonu v Združenih državah Amerike.Podjetje razvija programabilne logične naprave in povezane tehnologije, ki se uporabljajo v računalništvu, komunikacijah, industrijskih sistemih in potrošniški elektroniki.Njegove proizvodne linije vključujejo nize vrat, ki jih je mogoče programirati na terenu, programljive logične naprave in vmesniške rešitve, zasnovane za podporo oblikovanju prilagodljivega digitalnega sistema.Mrežaste naprave se pogosto uporabljajo v vgrajenih sistemih, kjer programabilne funkcije strojne opreme pomagajo upravljati obdelavo podatkov, krmilno logiko in usmerjanje signalov znotraj kompaktnih elektronskih platform.

Zaključek

LFSC3GA25E-7F900C FPGA združuje programabilno logiko, vgrajeni pomnilnik in prilagodljive vhodno-izhodne povezave znotraj ene naprave.Če razumete njegovo arhitekturo, lahko vidite, kako so organizirane digitalne logične funkcije in kako signali potujejo po programirljivi strukturi.Funkcije, kot so nastavljivi logični elementi, usmerjevalna omrežja in bloki za upravljanje ure, omogočajo napravi, da podpira številne sistemske zasnove.Zaradi svoje strukture je primeren za obdelavo podatkov, krmilno logiko in komunikacijsko strojno opremo.Ko raziščete diagrame in specifikacije, dobite jasnejšo sliko o tem, kako programabilna strojna oprema podpira prilagodljive elektronske sisteme.
