Razumevanje jalove moči: kako deluje in zakaj je pomembno

Jalova moč je ključni del električnih sistemov AC, ker podpira električna in magnetna polja, ki jih potrebujejo številne naprave za delovanje.Ta članek pojasnjuje, kaj je jalova moč, kako deluje v tokokrogih AC in kako se izračuna z uporabo napetosti, toka in faktorja moči.Preučuje tudi, kako se reaktivna moč obnaša pri uporovnih, induktivnih, kapacitivnih in nelinearnih obremenitvah.Poleg tega zajema prednosti pravilnega upravljanja jalove moči, njegove praktične uporabe in njegovo vlogo v sodobnih energetskih sistemih.

Katalog

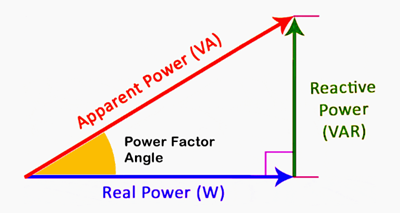

Slika 1. Trikotnik jalove moči

Kaj je reaktivna moč?

Jalova moč je del električne energije v sistemu izmeničnega toka, ki ne opravlja koristnega dela, vendar je potreben za vzdrževanje električnih in magnetnih polj.Obstaja, ker napetost in tok nista popolnoma časovno usklajena, kar ustvarja fazno razliko med njima.Ta fazni premik povzroči, da se energija premika naprej in nazaj med virom in reaktivnimi komponentami, namesto da bi bila v celoti porabljena.Jalova moč je pomembna za delovanje opreme, kot so motorji, transformatorji in induktivne naprave v elektroenergetskih sistemih.Ima ključno vlogo pri vzdrževanju ravni napetosti in zagotavljanju stabilnega delovanja sistema.Brez jalove moči številni električni sistemi izmeničnega toka ne bi delovali pravilno ali učinkovito.

Kako reaktivna moč deluje v AC tokokrogih?

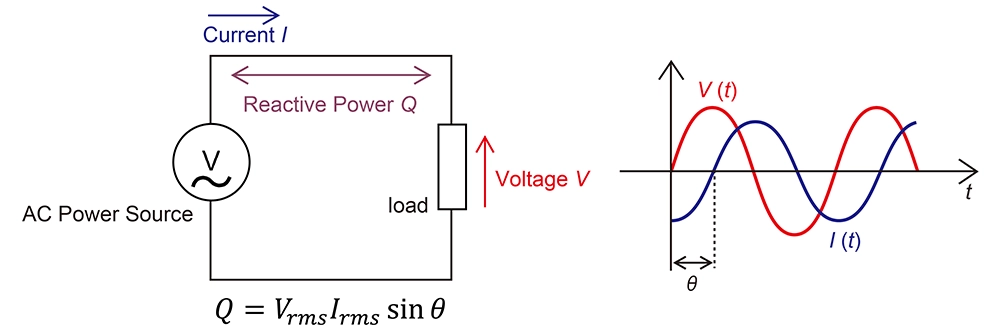

Slika 2. Jalova moč v izmeničnih valovnih oblikah in tokokrogu

Jalova moč v tokokrogih AC nastane, ko napetost in tok ne dosežeta svojih vrhov hkrati.Ta fazna razlika ustvari situacijo, ko se energija začasno shrani in nato vrne v vir energije, namesto da bi se neprekinjeno uporabljala.Ko izmenični tok spremeni smer, se energija premika v in iz električnih ali magnetnih polj znotraj vezja.Rezultat te stalne izmenjave je cikličen tok energije in ne enosmerni prenos.

Spremenljivo razmerje med napetostjo in tokom je mogoče opazovati skozi njune valovne oblike, kjer ena valovna oblika vodi ali zaostaja za drugo.Ta časovna razlika je tisto, kar proizvaja jalovo moč v sistemu.Čeprav ta energija ne opravlja koristnega dela, je še vedno potrebna za podporo delovanja številnih električnih naprav.Prisotnost tega faznega premika neposredno vpliva na pretok moči znotraj vezja.

Izračun jalove moči

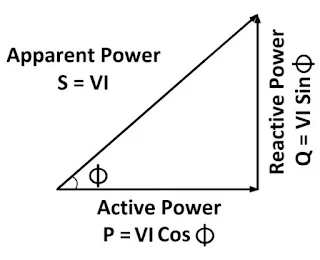

Slika 3. Trikotnik moči in enačbe

Najprej določite dane vrednosti.Začnite tako, da naštejete, kar že veste:

• Napetost (V) = 230 V

• Tok (I) = 10 A

• Faktor moči (cos φ) = 0,8 (zaostajanje)

Te vrednosti določajo stanje delovanja vezja.

Nato izračunajte navidezno moč (S).Navidezna moč predstavlja celotno moč, ki jo dovaja vir.

• S = V × I = 230 × 10 = 2300 VA

To je polna zahteva po moči pred ločevanjem uporabnih in neuporabnih komponent.

Nato izračunajte delovno moč (P).Aktivna moč je del, ki dejansko opravlja koristno delo.

• P = V × I × cos φ = 230 × 10 × 0,8 = 1840 W

To vam pove, koliko moči učinkovito porabi obremenitev.

Na koncu izračunajte še jalovo moč (Q).Jalova moč izvira iz fazne razlike in jo je mogoče najti z uporabo sin φ.

• sin φ = √(1 − 0,8²) = 0,6

• Q = V × I × sin φ = 230 × 10 × 0,6 = 1380 VAR

To predstavlja moč, ki kroži med virom in bremenom.Končni rezultati kažejo, da je navidezna moč (S) 2300 VA, aktivna moč (P) 1840 W in jalova moč (Q) 1380 VAR.Te vrednosti ponazarjajo, kako je skupna dobavljena moč razdeljena na koristno moč, ki opravlja delo, in jalovo moč, ki podpira sistem.Ta jasna razčlenitev olajša razumevanje, analizo in upravljanje pretoka moči v električnih sistemih AC.

Kako reaktivna moč vpliva na različne vrste obremenitev?

Uporovne (omske) obremenitve

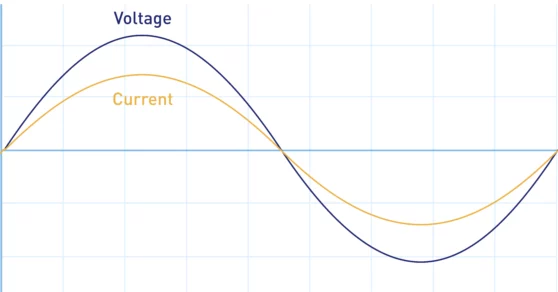

Slika 4. Napetost in tok v fazi

Uporovne obremenitve so električne komponente, ki neposredno porabljajo energijo, ne da bi jo shranjevale v električnih ali magnetnih poljih.Pri teh obremenitvah napetost in tok naraščata in padata istočasno, kar pomeni, da med njima ni fazne razlike.Ker sta obe valovni obliki popolnoma poravnani, se vsa dovedena moč pretvori v koristno delo, kot sta toplota ali svetloba.To poravnavo je mogoče videti v prekrivajočih se valovnih oblikah, kjer se vrhovi in ​​ničelni prehodi natančno ujemajo.Posledično med ciklom energija ne teče nazaj k viru.Ta pogoj pomeni, da je reaktivna moč v bistvu enaka nič v čisto uporovnih tokokrogih.Pogosti primeri vključujejo grelnike in žarnice z žarilno nitko, kjer je energija v celoti izkoriščena.

Induktivne obremenitve

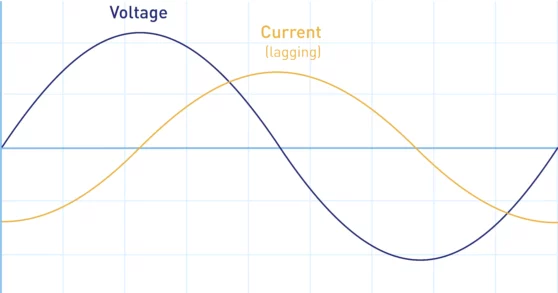

Slika 5. Trenutna zaostala napetost

Induktivne obremenitve so naprave, ki hranijo energijo v magnetnih poljih, ko skoznje teče tok.Pri teh obremenitvah valovna oblika toka zaostaja za valovno obliko napetosti zaradi narave shranjevanja magnetne energije.Ta zakasnitev ustvari fazno razliko, kjer se energija začasno zadrži in nato vrne k viru.Ločevanje med vrhovi napetosti in toka ponazarja to zaostajanje.Zaradi tega faznega premika se reaktivna moč proizvaja in teče znotraj sistema.Ta vrsta reaktivne moči velja za pozitivno in je pogosta v opremi, kot so motorji in transformatorji.Induktivne obremenitve se pogosto uporabljajo v industrijskih sistemih in sistemih za distribucijo električne energije.

Kapacitivne obremenitve

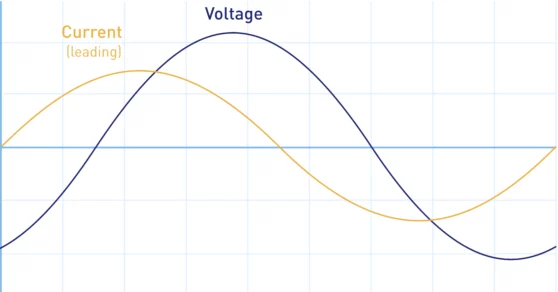

Slika 6. Trenutna vodilna napetost

Kapacitivni bremeni so električne komponente, ki hranijo energijo v električnih poljih med prevodnimi ploščami.Pri teh obremenitvah valovna oblika toka vodi pred valovno obliko napetosti, kar pomeni, da doseže svoj vrh pred napetostjo.To vodilno razmerje ustvarja fazno razliko, ki je nasprotna tisti pri induktivnih obremenitvah.Vzorec valovne oblike prikazuje tok, ki med vsakim ciklom napreduje pred napetostjo.Ker se energija shranjuje in sprošča v električnem polju, v sistemu teče jalova moč.Ta vrsta reaktivne moči se šteje za negativno.Kapacitivna bremena se običajno uporabljajo pri korekciji faktorja moči in regulaciji napetosti.

Nelinearne (harmonične) obremenitve

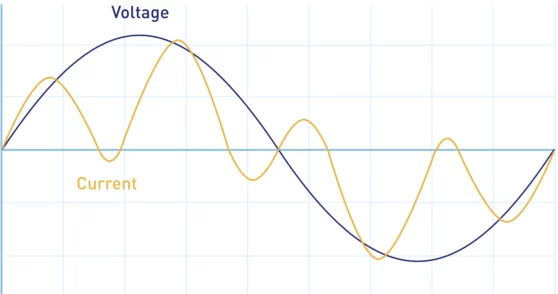

Slika 7. Valovna oblika popačenega toka

Nelinearne obremenitve so naprave, ki črpajo tok na nesinusni način, tudi če so napajane s sinusno napetostjo.Te obremenitve povzročajo popačenja v trenutno valovno obliko, kar ustvarja harmonične komponente na več frekvencah.Namesto gladkih valovnih oblik je tok videti neenakomeren in neenakomeren v primerjavi z napetostjo.To popačenje vpliva na obnašanje jalove moči v sistemu z dodajanjem kompleksnosti poleg preprostih faznih premikov.Interakcija med harmoniki in napajanjem lahko povzroči dodatne reaktivne učinke.Te obremenitve so pogoste v sodobni elektroniki, kot so računalniki, gonilniki LED in stikalni napajalniki.Obvladovanje njihovega vpliva je pomembno za ohranjanje kakovosti električne energije.

Prednosti pravilnega upravljanja jalove moči

• Izboljša splošno energetsko učinkovitost

• Ohranja stabilne nivoje napetosti

• Zmanjšuje izgube pri prenosu moči

• Podaljša življenjsko dobo opreme

• Preprečuje preobremenitve sistema

• Podpira zanesljivo delovanje omrežja

Uporaba reaktivne moči

1. Omrežja za prenos električne energije

Jalova moč je pomembna v daljnovodih za ohranjanje stabilnosti napetosti.Pomaga preprečiti padce napetosti na daljših razdaljah.Oskrbe uporabljajo kompenzacijske naprave za uravnavanje pretoka jalove moči.To zagotavlja učinkovito in zanesljivo dobavo električne energije.

2. Industrijski proizvodni sistemi

Tovarne se za delovanje motorjev in težkih strojev zanašajo na jalovo moč.Pravilno upravljanje preprečuje neučinkovitost pri velikih električnih obremenitvah.Pomaga ohranjati stabilno napetost med velikimi zahtevami.To izboljša zanesljivost proizvodnje in zmogljivost opreme.

3. Sistemi obnovljivih virov energije

Sončni in vetrni sistemi zahtevajo nadzor jalove moči za integracijo v omrežje.Pomaga stabilizirati nihanja napetosti, ki jih povzroča spremenljiva generacija.Pretvorniki se uporabljajo za upravljanje izhodne jalove moči.To zagotavlja združljivost z obstoječimi električnimi omrežji.

4. Električne razdelilne postaje

Podpostaje uporabljajo kompenzacijo jalove moči za nadzor ravni napetosti.Za regulacijo so nameščene naprave, kot so kondenzatorji in reaktorji.To izboljša učinkovitost sistema in zmanjša izgube.Podpira tudi gladko porazdelitev moči.

5. Poslovne stavbe

Velike zgradbe uporabljajo jalovo moč za sisteme HVAC in dvigala.Ustrezen nadzor izboljša energetsko učinkovitost pri vsakodnevnem delovanju.Zmanjšuje nepotrebno porabo energije.To zniža operativne stroške in izboljša zanesljivost.

6. Podatkovni centri in IT infrastruktura

Podatkovni centri zahtevajo stabilno napajanje za občutljivo opremo.Upravljanje jalove moči pomaga vzdrževati dosledne ravni napetosti.Preprečuje motnje, ki jih povzročajo nihanja moči.To zagotavlja neprekinjeno in zanesljivo delovanje.

Jalova moč proti aktivni moči proti navidezni moči

Vidik	Aktivna moč (W)	Reaktivna moč (VAR)	Navidezna moč (VA)
Opredelitev	Uporabna moč ki opravlja delo	Moč tega niha med virom in bremenom	Skupaj dobavljeno moč
funkcija	Proizvaja izhod kot toplota ali gibanje	podpira električna/magnetna polja	Predstavlja skupno povpraševanje
Vloga	Porabljena energija	Shranjeno in vrnjena energija	Kombinirani učinek
Enota	Vati (W)	volt-amper Reaktivno (VAR)	Volt-amper (VA)
Poraba energije	Popolnoma izkoriščen	Ni zaužito	Delno uporabljeno
Smer	Enosmerni tok	Naprej in nazaj tok	Kombinirani tok
Vpliv sistema	Poganja obremenitve	Vzdržuje delovanje	Določa zmogljivost
Odvisnost	Zahteva po obremenitvi	Fazni premik	Tako P kot Q
Merjenje	Merilnik moči	VAR merilnik	Navidezni meter
Prispevek	Realni izhod	Podporna funkcija	Skupaj zahteva
Učinkovitost	Neposredno vpliva učinkovitost	Posredni učinek	Označuje sistem obremenitev
Prisotnost	Vedno noter delovni sistemi	Obstaja z fazna razlika	Vedno prisoten
Nadzor	Na podlagi obremenitve	Odškodnina naprave	Oblikovanje sistema
Aplikacija	Aparati, stroji	motorji, transformatorji	Vsi klimatski sistemi
Razmerje	Sestavni del skupna moč	Sestavni del skupna moč	Kombinacija oboje

Regulacija jalove moči v sodobnih elektroenergetskih sistemih

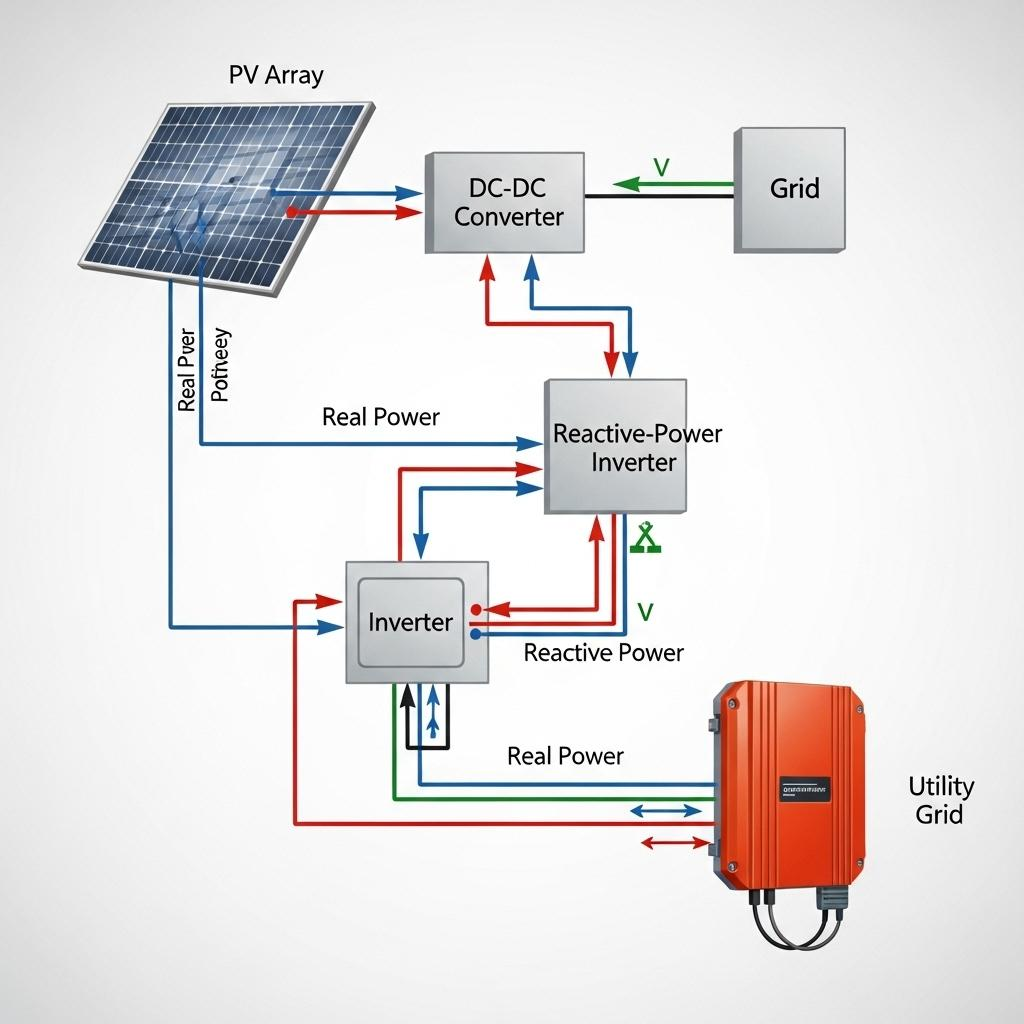

Slika 8. Nadzor jalove moči s pametnim pretvornikom

Jalova moč v sodobnih elektroenergetskih sistemih se aktivno upravlja z močnostnimi elektronskimi napravami, ki uravnavajo pretok energije med proizvodnimi viri in omrežjem.V sistemih, ki temeljijo na obnovljivih virih energije, fotonapetostni nizi ustvarjajo resnično moč, ki se obdeluje s pretvorniki in dovaja v omrežje prek razsmernikov.Poleg dejanskega prenosa moči se reaktivna moč krmili neodvisno, da se vzdržuje stabilna raven napetosti in izboljša kakovost električne energije.Ta nadzor omogoča sistemu, da se odzove na spreminjajoče se pogoje obremenitve in prepreči nihanje napetosti v omrežju.Z usklajevanjem več stopenj pretvorbe sodobni sistemi zagotavljajo učinkovito dobavo tako dejanske kot jalove moči.Ta pristop podpira zanesljivo delovanje, zlasti v okoljih porazdeljene proizvodnje.

Kot je prikazano na sliki, ima pametni pretvornik osrednjo vlogo s prilagajanjem izmenjave jalove moči z električnim omrežjem.Lahko vnaša ali absorbira jalovo moč, ne da bi vplival na dejansko moč, ki jo ustvari PV niz, kar omogoča prilagodljivo regulacijo napetosti.Interakcija med pretvornikom, pretvornikom DC-DC in omrežjem zagotavlja neprekinjeno spremljanje in odziv na sistemske pogoje.Ta dinamični nadzor pomaga stabilizirati omrežje med variacijami sončne proizvodnje in povpraševanja po obremenitvi.Z upravljanjem jalove moči v realnem času pametni pretvorniki zmanjšajo odvisnost od tradicionalnih kompenzacijskih naprav.Zaradi tega so odlični za ohranjanje stabilnosti omrežja v sodobnih energetskih sistemih, integriranih z obnovljivimi viri energije.

Zaključek

Jalova moč neposredno ne opravlja uporabnega dela, vendar je dobra za vzdrževanje napetosti, podporo naprav na terenu in ohranjanje stabilnosti AC sistemov.Njegovo obnašanje je odvisno od razmerja med napetostjo in tokom, ki tudi določa, kako je moč razdeljena na aktivno, reaktivno in navidezno komponento.Različne vrste obremenitev na različne načine vplivajo na jalovo moč, zaradi česar sta pravilna analiza in nadzor pomembna za učinkovitost, zaščito opreme in kakovost električne energije.Učinkovito upravljanje jalove moči podpira zanesljivo delovanje v omrežjih, industrijskih sistemih, obratih za obnovljivo energijo, transformatorskih postajah, poslovnih zgradbah in podatkovnih centrih.
