Razumevanje 2N7002 N-kanalne logične ravni MOSFET

V tem članku se kopamo v svet 2N7002, zelo vsestranske N-kanalne logične ravni MOSFET.Ta polprevodniška komponenta je prepoznana po svoji učinkovitosti in prilagodljivosti v različnih elektronskih vezjih resna, večinoma pri izboljšanju energetske učinkovitosti in optimizaciji učinkovitosti.Od svojih zmogljivosti za hitro preklop do združljivosti z nizkonapetostnimi aplikacijami je 2N7002 najljubši za oblikovanje kompaktnih in zanesljivih sistemov.Ne glede na to, ali napajanje digitalnih stikal, poganjanje projektov, ki temeljijo na mikrokontrolerju, ali omogočanje trajnostnih energetskih rešitev, atributi 2N7002 omogočajo ključno izbiro za sodobno elektroniko.Pridružite se nam, ko raziskujemo njene tehnične specifikacije, aplikacije in praktične premisleke in ponujate vpogled v to, kako ta MOSFET podpira razvoj učinkovitih, visokozmogljivih naprav.

Katalog

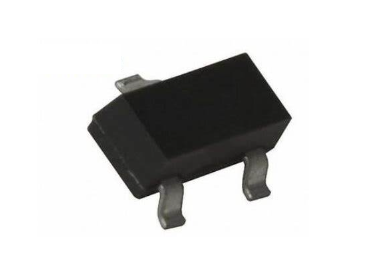

2N7002 Pregled MOSFET

The 2N7002, N-kanalna logična raven MOSFET, ima posebno mesto v svetu diskretnih polprevodniških naprav.Ta komponenta, ki je potrebna za mnoge, se uporablja predvsem kot stikalo ali ojačevalnik.Izdelana je iz polprevodniških materialov in je zgrajena s tremi terminali.Omenjeni vidiki 2N7002 vključujejo njegovo izjemno nizko odpornost na državo in napetost mejne vrednosti vrat približno 2,1 V.Zaradi teh lastnosti so v glavnem primerni za vezja, ki delujejo na 3,3 V, kar izboljšuje energetsko učinkovitost in optimizira zmogljivost preklopa.

V nasprotju s svojimi prednostimi je njegova kompaktna embalaža SMD (SOT-23) določene omejitve.Ima zmerno nizek odtočni tok, zanesljivo dostavlja do 200mA do 200mA in sprejme največje tokovne trne do 1A.Da bi preprečili morebitno škodo, je ključnega pomena, da se te operativne omejitve držimo v praktičnih aplikacijah.2N7002, ki se običajno pridobiva pri proizvajalcih, kot je na polprevodniku, deluje zanesljivo v temperaturnem območju od -55 ° C do 150 ° C in ima pokrovček moči 200 MW.Pogosto lahko poudarite nujnost spoštovanja teh specifikacij, da bi ohranili celovitost vezij in podaljšali zanesljivost uspešnosti.

Funkcije 2N7002

Značilnost	Opis
Tip	N-kanalni mosfet
Odpornost na državo	< 5Ω
Neprekinjen odtočni tok (ID)	200mA
Napetost odtoka (VDS)	60V
Vrata mejna napetost (VGS-TH) (min)	1V
Vrata mejna napetost (Vgs-th) (max)	3V
Obrnite čas	15ns
Izklopite čas	8ns
Vrste paketov	TO-92, SOT23-3L

Uporaba 2N7002 MOSFET

2N7002 MOSFET je naklonjen v različnih elektronskih vezjih, znanih po spretnem ravnanju z nizko tovornimi in napetostnimi stikali.Njegova arhitektura je še posebej uporabna pri DC-DC pretvornikih in sistemih emobilnosti, kar spodbuja učinkovito porabo energije.Za izkoriščanje svojih zmogljivosti je treba priznati njegovo vlogo v sodobnih sistemih za upravljanje moči s poudarkom na njegovi sposobnosti, da zmanjša odpornost na državo, ki zajezi moči.

Aplikacije v DC-DC pretvorniki

Pri pretvornikih DC-DC se 2N7002 odlikuje s povečanjem učinkovitosti prenosa energije v elektronskih vezjih.Lahko se osredotočite na zmanjšanje odvajanja moči, ki ga olajša nizka odpornost na državo MOSFET, kar omogoča, da pripomočki dlje delujejo na omejenih rezervah energije.Na splošno ga najdemo v prenosni elektroniki, kjer vsaka konzervirana enota moči povečuje vzdržljivost baterije.

Vloga v rešitvah za emobilnost

Ko se spodbudi, da se okolju prijazen prevoz stopnjeva, je zanesljiva in učinkovita narava 2N7002 izkoriščena za tehnologije o mobilnosti, kot so električna kolesa in skuterji.Njegova vloga pri upravljanju električne energije zagotavlja optimalno delovanje in povečuje učinkovitost teh vozil, kar vpliva na uspešnost in zadovoljstvo.Vztrajno lahko izpopolnite metode za integracijo takšnih komponent s težnjami do povečanja stabilnosti sistema, hkrati pa upoštevajte ekološke vplive.

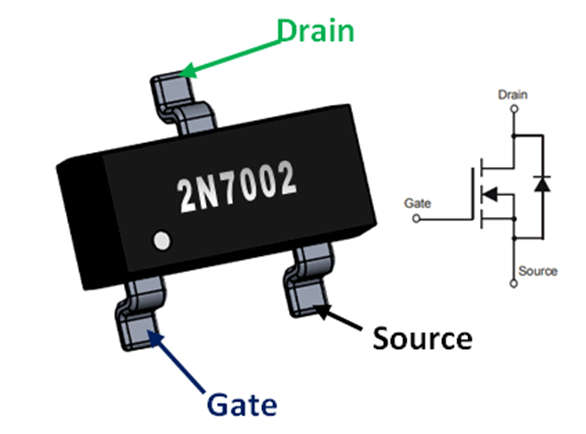

Konfiguracija pin

Tranzistor 2N7002 ima tri temeljne terminale: vir, vrata in odtok.Vsak ima svojo različno funkcijo in vlogo pri zagotavljanju učinkovitega delovanja tranzistorja.

Alternative in nadomestke

2N7002 Alternative

• NTR4003

• FDC666

• FDC558

Druge vrste mosfetov N-kanalov

• BS170NL

• IRF3205

• 2N7000

• IRF1010E

• RF540N
