Razumevanje 4N35 OptoCoiller IC: PIN Podrobnosti, primeri vezja in uporabe ključa

V dinamičnem svetu elektronike imajo optookuplerji, kot je 4N35 IC, glavno vlogo pri premostitvi vrzeli med izolacijo vezja in celovitostjo signala.Ko elektronski sistemi postanejo bolj zapleteni, potreba po komponentah, ki zagotavljajo varnost, zanesljivost in učinkovitost, raste eksponentno.4N35 s svojo iznajdljivo kombinacijo svetlobne diode in fototransistorja izstopa kot zanesljiva rešitev za izolacijo signala, zmanjšanje hrupa in ločevanje napetosti.Ta članek se kopa v pinout, funkcionalnost, specifikacije in aplikacije 4N35, ki ponuja izčrpen vodnik, ki si želite izkoristiti svoje zmogljivosti v različnih modelih vezja.

Katalog

4N35 Pregled

The 4N35 je pogosto uporabljen opto-ulper, ki se brez težav integrira v nešteto aplikacij, zahvaljujoč svoji inovativni konfiguraciji svetlobne diode, povezane s fototransistorjem.Ta nastavitev olajša preoblikovanje električnih signalov v optične signale in obratno, kar zagotavlja varno mejo med vhodnimi in izhodnimi vezji.Naprava ima LED Gallium Arsenida, ki projicira infrardečo svetlobo, ki jo pozneje zajame silicijev fototransistor NPN.Funkcionalnost jedra je v uporabi vhodnega signala za sprožitev LED, katerega luč fototransistor zazna in pretvori v električni signal.Ta sposobnost ima izjemno vrednost v digitalnih okoljih, kjer je ključno ohranjanje jasnosti in ločevanja signala.

4N35 je nameščen v 6-pinskem paketu DIP in ponuja različice, kot so širok razmik s svincem in upogibanje površinskega svinca, da ustrezajo različnim zahtevam za uporabo.Ena od privlačnih značilnosti tega elementa je njegov hiter odzivni čas približno 3 mikrosekund, kar poudarja njegovo spretnost v hitri pretvorbi signala.Poleg tega njegovo minimalno razmerje prenosa toka (CTR) 100% z 10-mA vhodnim tokom poudarja njegovo sposobnost učinkovitosti.Ti atributi poudarjajo njegovo združljivost s sistemi, ki uspevajo pri hitri in zanesljivi obdelavi signalov.

Uporaba 4N35 v industrijskem okolju ponazarja njegov pomemben prispevek k dvigu učinkovitosti sistema z izboljšano električno izolacijo in ublažitvijo hrupa.Redno se izvaja v zasnovi vezja, da se zagotovi izolacija signala in tako ščiti občutljive komponente pred napetostmi in elektromagnetnimi motnjami.Njegova uporaba je pomembna pri razvoju močnih krmilnih sistemov, kjer ima takšna izolacija dinamično vlogo pri ohranjanju operativne učinkovitosti in podaljševanju dolgoživosti.

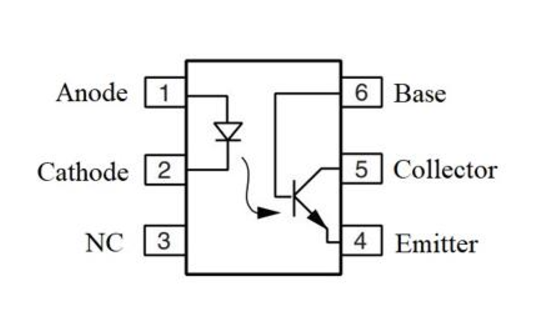

Konfiguracija pinout

Številka PIN	Tip zatiča	Opis pin
1	A	Anoda
2	C	Katoda
3	Nc	Ni povezan
4	E	Oddajalec
5	C	Zbiratelj
6	B	Baza

Lastnosti

Značilnost	Opis
Izolacijska testna napetost	5000 VRMS
Logična združljivost	Združljiv s splošno logično serijo
Kapacitivnost vhodne-izhodne sklopke	Manj kot 0,5 pf
Vrsta paketa	Dvojni vgrajeni 6-polni paket po industrijskih standardih
Skladnost ROHS & Weee	Je v skladu z direktivo ROHS 2002/95/EC in v skladu z WEEE 2002/96/EC

Tehnične specifikacije

Parameter	Vrednost	Enota	Opombe
Število kanalov	1	-	-
Izolacijska napetost	3550	VRMS	1 minuta, standard UL1577
Napetost zbiralnika (VCE)	30	V	-
Napetost razpada za zbiralnike (BVECO)	60	V	-
Zbirka toka (IC)	50	ma	DC
Naprej tok (če)	100	ma	-
Napetost naprej (VF)	1.5	V	-
Najvišji tok naprej (IFSM)	1.5	A	10 μs impulz
Zbiralnik temnega toka (ICBO)	100	na	VCE = 20V
Tok puščanja zbiratelja (ICE)	10	μA	VCE = 20V, če = 0mA
Tokovno razmerje prenosa (CTR)	50% min	-	Če = 10mA
Čas vzpona (TR)	10	μs	-
Čas padca (TF)	15	μs	-
Območje obratovanja (TA)	-40 do +100	° C.	-
Temperaturno območje shranjevanja (TSTG)	-55 do +125	° C.	-
Paket	6-pin dip	-	-

Shema

Funkcionalni diagram

Delovanje OptoCouplerja ICS

Opto -upnik ima sklop infrardeče LED Gallium arsenida in silicijevega fototransistorja NPN, ki prispeva k njegovi preprosti izvedbi za izolacijo signala.Lahko bi cenili opustitev osnovnega zatiča, ki poenostavi delovanje fototransistorja znotraj IC.

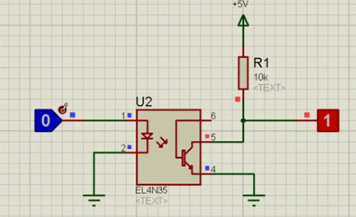

Za konstrukcijo vezja s to napravo mora imeti infrardeča LED svojo anodo priključena na logični vhod, medtem ko je katoda ozemljena.Ta poravnava omogoča nemoteno integracijo zatičev 1 in 2 v logični okvir.Za stabilizacijo napetostnih ravni je treba priključiti vlečni upor, pritrjen na kolektorski zatič (pin 5).Koristno je, da se oddajalec (pin 4) izolira s katodne omrežja, ko se povežete z napravo za spremljanje, saj to zmanjša motnje in poveča učinkovitost vezja.

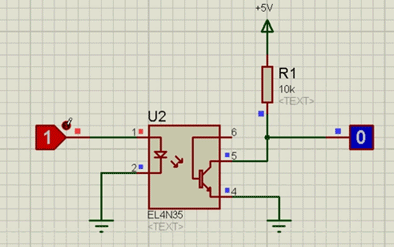

Razumevanje, kako se Opto -upler obnaša z različnimi logičnimi signali, lahko razkrije intrigantne vzorce.Signal logike 0 zagotavlja, da LED ostane neaktiven, kar daje visok izhod, kar dobro služi za scenarije, ki zahtevajo izrazito amplifikacijo ali prenos signala.V nasprotju s tem logični 1 signal sproži LED, ki aktivira tranzistor in vodi do nizkega izhoda, kar je dragoceno za številne preklopne naloge.Opazovanje napetosti zbiralnika, ki se lahko povzpne na 30 V, lahko v praksi poglobi nekovo dojemanje napetostne tolerance.

Alternativni modeli

• Mct2e

• PC817

• 6N137

Raznolike uporabe 4N35 OptoCouplerja

Vsestranski 4N35 Opto -ovček najde svoje mesto v množici elektronskih aplikacij.Njegova spretnost pri odkrivanju električne energije omogoča pronicljivo spremljanje in strokovno upravljanje sistemov izmeničnega toka, ki obravnava potrebo po varnem ločevanju komponent sistema.Takšne komponente lahko sprejmete tako, da okrepijo stabilnost in varnost v električnih sistemih.

AC zaznavanje moči

Uporaba 4N35 pri zaznavanju izmenične moči omogoča natančnost zaznavanja nihanj napajanja.Če sprejmemo to komponento, olajša integracijo varnostnih mehanizmov v stanovanjskih in komercialnih električnih omrežjih, kar kaže na globoko spoštovanje za natančnost in zanesljivost v teh glavnih nastavitvah.

Operacijski releji

Uporaba 4N35 za nadzor trstičnih relejev uvaja preprostost in učinkovitost za modele vezja.Ta metoda je priljubljena v scenarijih, ki dajejo prednost nizki porabi energije, hkrati pa zagotavljajo trdne zmogljivosti.Z izoliranjem kontrolnih signalov minimizira elektromagnetne motnje, tehniko, ki jo cenite zaradi njegove praktičnosti.

Povratne informacije v SMP

Znotraj napajalnikov v stikalu (SMPS) 4N35 ponuja dinamične povratne informacije s prenašanjem informacij na izoliranih območjih vezja.To povečuje regulacijo in učinkovitost, kar odraža sodobno osredotočenost na industrijo na zmanjšanje energetskih odpadkov in povečanje uspešnosti.Tehnike, ki izboljšujejo oskrbo z električno energijo, poudarjajo okoljsko ozaveščenost in gospodarsko sposobnost.

Interpretacija telefonskega zvonjenja

Vključitev 4N35 v signalne sisteme telefonskega obroča prikazuje svojo sposobnost asinhronega upravljanja telekomunikacij.Z zagotavljanjem natančnega zaznavanja signalov v premikajočih se linijah se usklajuje s trajnim ciljem ohranjanja dosledne kakovosti komunikacije, kar je cilj, ki so ga strokovnjaki neumorno namenjeni izboljšanju.

Logična ločitev tal

Ločevanje logičnih ozemljitev v zapletenih sistemih preprečuje neželene električne motnje.4N35 se odlikuje pri ohranjanju celovitosti signala in zagotavljanju robustnosti sistemov.To zrcali strateško načelo oblikovanja s poudarkom na izolaciji za doseganje zanesljivih zmogljivosti brez kompromisov.

Logična sklopka za visokofrekvenčno zmanjšanje hrupa

V aplikacijah logične sklopke 4N35 spretno zmanjšuje visokofrekvenčni hrup, da zaščiti občutljive komponente pred motnjami.Ta praksa je sinonim za optimalno oblikovanje vezja, ki se zavezuje k preprečevanju hrupa.Lahko izkoristite to sposobnost za izboljšanje zanesljivosti sistema in podpirajte dolgoročno operativno stabilnost.

Zaključek

4N35 Opto -oUpler zajema bistvo sodobne elektronike tako, da brezhibno vključi izolacijo signala z izboljšano zaščito sistema.Njegova sposobnost ublažitve električnega hrupa, varovanja komponent in olajšanja učinkovitega prenosa signala poudarja njegovo potrebno vlogo pri različnih aplikacijah, od industrijske avtomatizacije do telekomunikacij.Z razumevanjem in uporabo funkcij 4N35 lahko oblikujete robustne, učinkovite sisteme, ki uspevajo v zahtevnih okoljih.Ko bo tehnologija napredovala, bodo komponente, kot je 4N35, še naprej podpirale inovativne modele, kar bo zagotavljalo stabilnost in zanesljivost v elektronskih sistemih.
