Razumevanje oddajnika AR8031 Ethernet

AR8031, ključna komponenta v Atherosovi arktični seriji, predstavlja skok naprej v tehnologiji Ethernet Phy.Zasnovan za podporo hitrosti prenosa podatkov do 10/100/1000 Mbps, izpolnjuje zahteve današnjih digitalnih omrežij, ki hitro razvijajo.Z združljivostjo za vmesnike RGMII in SGMII AR8031 prikazuje izjemno prilagodljivost za različne omrežne aplikacije.Poleg hitrosti in združljivosti je energetsko učinkovita zasnova in podpora natančnim standardom sinhronizacije dragocena prednost v sodobnih komunikacijskih sistemih.Ta članek se vgradi v funkcije, specifikacije in aplikacije AR8031, kar kaže na njegovo vlogo pri izboljšanju učinkovitosti omrežja in trajnosti.

Katalog

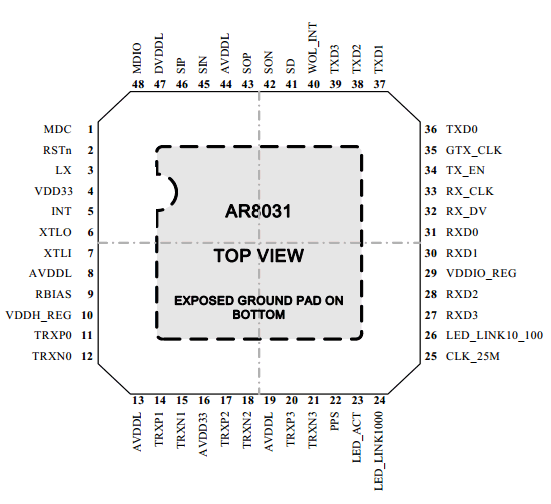

Konfiguracija pin

CAD model

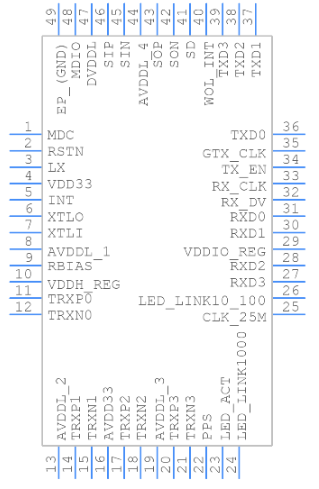

Simboli

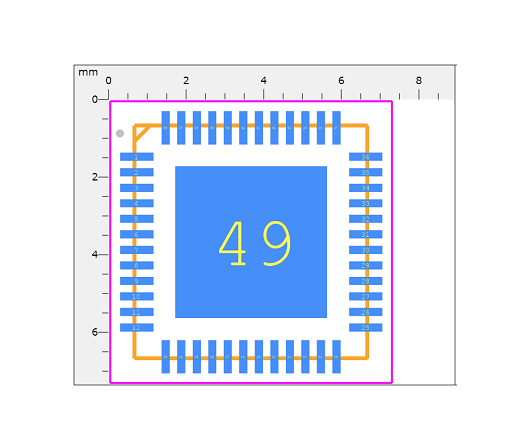

Odtisi

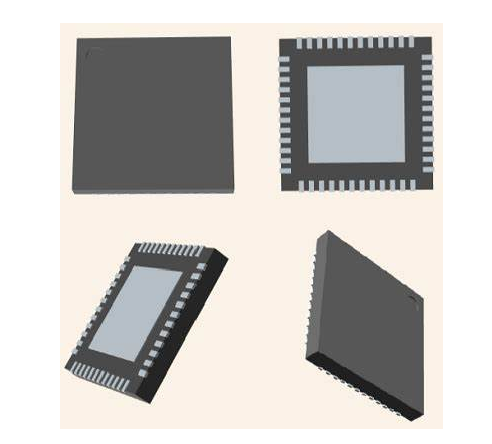

3D vizualizacije

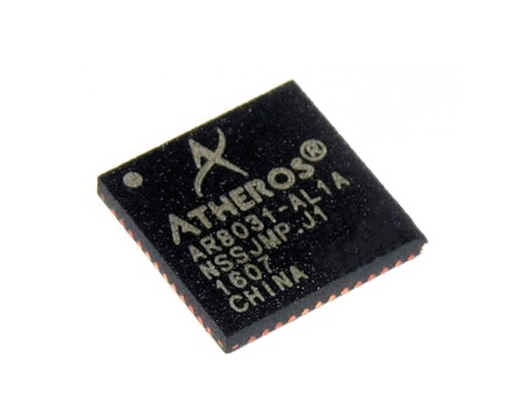

Pregled AR8031

The AR8031, ki je predstavljen v seriji Arctic, skupaj s kolegi AR8033 in AR8035, prikazuje prilagodljivost in energetsko učinkovitost v aplikacijah Ethernet Phy.Prilagojeno za okolja, kot so podjetja, domače in prevozniške omrežja, najde sladko mesto med nizko porabo energije in proračunskimi strategijami BOM.Izjemen vidik njegove zasnove je uporaba tehnologije Atheros Green Ethos®.Z znatno znižanjem porabe energije se tesno uskladi z IEEE 802.3AZ standardi za energetsko učinkovit Ethernet, pri čemer se loti vedno večje skrbi za zmanjšanje porabe energije, ko se omrežja širijo.

AR8031 sije tudi s podporo za IEEE 1588V2 in Synchronod Ethernet.Te funkcije skrbijo za aplikacije, ki zahtevajo natančno sinhronizacijo časa, kar lahko kritično vpliva na uspešnost v različnih okoljih.Vpogledi, pridobljeni iz različnih scenarijev mreženja, kažejo na njegovo smiselno uporabo na področjih, kot so telekomunikacijske in podatkovne centre, kar poudarja njegovo sposobnost za izpolnjevanje strogih potreb sinhronizacije.

Njegova spretnost, ki varčuje z močjo, se še poveča z naprednimi krajšimi metodami odkrivanja kablov.Ta funkcionalnost se uskladi s trajnostnimi pobudami, tako da zmanjša porabo energije v krajših povezavah.Poleg tega njegova podpora tako za kristalne kot zunanje ure vnosa omogoča prilagodljivost med uvajanjem, kakovost, ki je v oblikovalskih sistemih cenjena s prilagodljivostjo.

Lastnosti

Značilnost	Opis
IEEE Skladnost	10/100/1000 Base-T IEEE 802.3
Podpora za samodejno pogajanje	Podpira 1000 baz-T osebnih računalnikov in samodejne pogajanja z naslednjim podpora strani
MAC vmesniki	Podpira vmesnike RGMII in/ali SGMII na naprave Mac
Način vlaken in bakra	Podpira kombinirani način vlaken in bakra, ko je vmesnik Mac Deluje v načinu RGMII
Integrirani SERDES	Podpira dodatne IEEE 1000 base-X in 100 base-fx z Integrirani SERDES
Načini časa RGMII	Podpira notranje zamude in zunanjo zamudo na poti RX
Varčevanje z energijo	Načini varčevanja z energijo Atheros Green Ethos® z notranjimi Samodejna shema varčevanja z DSP
Energetsko učinkovit Ethernet	Podpira IEEE 802.3AZ (energetsko učinkovito Ethernet)
Podpora STIMEEE	Omogoča naprave Mac/SoC brez podpore 802.3az funkcija kot celoten sistem 802.3AZ
Bučni na Lan (WOL)	Zazna čarobni paket in obvesti sistem spanja zbudi se
Integrirane digitalne funkcije	Popolnoma integrirani digitalni prilagodljivi izenačevalci, Echo Clecallers in bližnji končni crosstalk (naslednji).
Sinhroni Ethernet	Podpira sinhroni Ethernet z izbiro, ki ga je mogoče obnoviti Izhod ure
Zaščita kabla	Zaščita robustnega dogodka iz praznjenja kabla (CDE) ± 6 kV
Podaljšani doseg kabla	Delovanje brez napak v do 140 metrih kabla Cat5
Upravljanje kanalov	Samodejna zamenjava kanalov (ACS), Crossover MDI/MDIX in Polarnost polarnosti
Samodejno pogajanje	IEEE 802.3U, skladna samodejna pogajanja
Podpora za okvir Jumbo	Podpora za okvir Jumbo do 10KB (polni dupleks)
Diagnostika	Več načinov povratne zanke za diagnostiko in kabel Diagnostični test (CDT)
Zaščita pred prenapetostjo	Robustno zaščito pred prenapetostjo z ± 750 V/diferencialni načini in ± 4 kV/skupni način
Napajanje	En sam napajalnik: 3.3V, neobvezen zunanji regulator za jedro napetosti
Paketne dimenzije	6 mm x 6mm, 48-polni paket QFN
Možnosti temperature	Na voljo je možnost industrije (I-TEMP)

Tehnične specifikacije

Qualcomm AR8031-AL1B tehnične specifikacije in atributi.

Tip	Parameter
Tovarniški čas	17 tednov
Vrsta pritrditve	Površinski nosilec
Paket / ohišje	48-wfqfn izpostavljena ploščica
Površinski nosilec	DA
Delovna temperatura	-40 ° C ~ 85 ° C.
Embalaža	Pladenj
Status dela	Aktivno
Število odpovedi	48
Tip	Oddajnik
Napetost - Dobava	3.3V
Položaj terminala	Štirikolesnik
Oblika terminala	Brez svinca
Število funkcij	1
Napajalna napetost	3.3V
Terminalni nagib	0,4 mm
Število pin	48
Koda JESD-30	S-XQCC-N48
Število kanalov	1
Stopnja podatkov	1 Gbps
Protokol	Ethernet
Število voznikov/sprejemnikov	1-jan
Dupleks	Polno
Histereza sprejemnika	25mV
Simplex/dupleks	Popoln dupleks
Največja temperatura stičišča (TJ)	125 ° C.
V okolici temperature je visok	85 ° C.
Višina	800 μm
Dolžina	6 mm
Širina	6 mm
Status ROHS	Ne-Rohs skladen

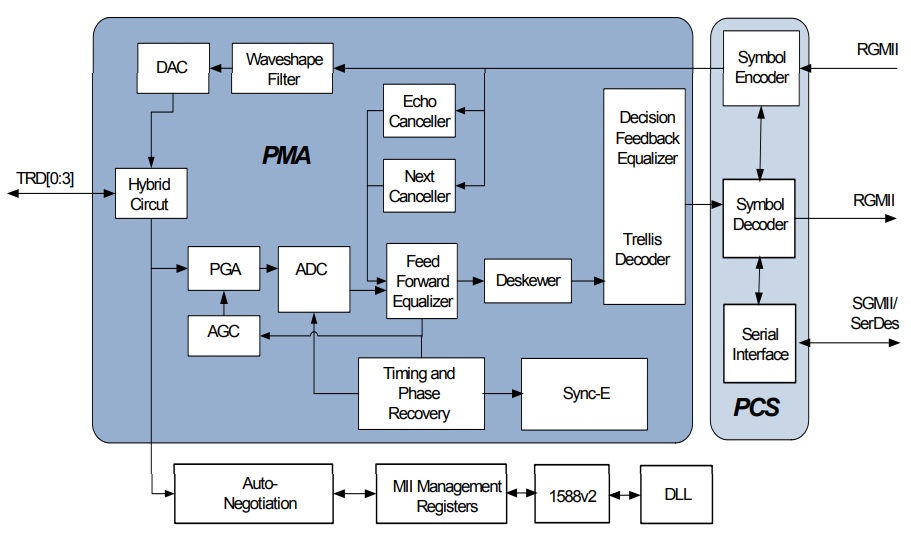

Funkcionalni blok diagram

Enakovredni

Številka modela	Proizvajalec	Opis
DJLXT971ALEA4SE001	Intel Corporation	Ethernet oddajnik, CMOS, PQFP64, LQFP-64
FMM4012KA	Fujitsu Semiconductor Limited	DataCom, Ethernet oddajnik, PQFP64, 14 x 14 mm, toplota Umivalnik, plastika, QFP-64
88E6060-XX-RCJ1C000	Marvell Technology Group Ltd	Ethernet oddajnik, PQFP128, ROHS skladen, plastika, QFP-128
VSC7136QX	Korporacija Vitesse Semiconductor	Ethernet oddajnik, GAAS, PQFP80, 14 x 14 mm, plastika, QFP-80
IL41050TA-1ETR7	NVE Corporation	Ethernet oddajnik, PDSO16, QSOP-16
88E6060-XX-RCJ1I000	Marvell Technology Group Ltd	Ethernet oddajnik, PQFP128, ROHS skladen, plastika, QFP-128
FLLXT1000BA.C4SE000	Intel Corporation	Ethernet oddajnik, 1-TrnsVR, PBGA492, 35 x 35 mm, Plastika, BGA-492
CXB1596AR	Sony Semiconductor	Ethernet oddajnik, bipolaren, pqfp64, 10 x 10 mm, Plastika, LQFP-64
L80227	Avago Technologies	IC, LAN oddajnik, dvojni, cmos, qfp, 64pin, plastika
BCM5205	Broadcom Limited	Ethernet oddajnik, CMOS, PQFP160, plastika, QFP-160

Prijave

Oprema za potrošniške prostore (CPE)

Znotraj opreme za potrošniške prostore (CPE) AR8031 znatno dvigne vaše izkušnje s spodbujanjem izjemne povezljivosti.Ko lakota za hitri internet in gladko večpredstavnostno pretakanje raste, postane njegova vloga očitna pri olajšanju učinkovitega prenosa podatkov in zanesljivih zmogljivosti omrežja.Obvladovanje v sistemski konfiguraciji poudarja, da se spodbudi strojna oprema, da se uskladi z raznolikimi potrebami gospodinjstev, s čimer se poveča vaše zadovoljstvo in zanesljivost omrežja.

Tehnologija domačega prehoda

AR8031 v svetu domačih prehodov ponuja napredne zmogljivosti za mreženje, ki so osnovne za funkcionalnost pametnih domačih ekosistemov.Pri priključenih različnih napravah IoT je robustna rešitev Etherneta kot hrbtenica.Rešitve, ki izkoriščajo AR8031, so ključne za zagotavljanje stabilnih in varnih omrežnih povezav, sprva za neprekinjene storitve.Ta prizadevanja za brezhibno delovanje se uskladi z izboljšano porabo energije in stroškovno učinkovito upravljanje omrežij.

Stikala podjetja

Integracija AR8031 v podjetniških stikalih skrbi za dinamične potrebe korporativnih omrežij.Ker podjetja vedno bolj dajejo prednost prilagodljivosti in rasti, postane očitna potreba po strojni opremi, ki ohranja tempo.Terenska opazovanja razkrivajo, da dobro načrtovana uvajanje AR8031 ponuja rafinirane konfiguracije omrežja, kar vodi do vrhunske zmogljivosti in zmanjšane zamude, ki so osnovna za ohranjanje konkurenčne prednosti.

Infrastruktura usmerjevalnika prevoznika

Prevozniki usmerjevalniki, ki so ključni za upravljanje znatnega podatkovnega prometa, bistveno pridobijo od vključitve AR8031.Izboljšanje učinkovitosti usmerjanja in omrežnega delovanja omrežja okrepi odpornost fundacije.Vpogledi iz nedavne tehnološke uvajanja poudarjajo pomen trdnih, a prilagodljivih omrežnih okvirov, ki se uporabljajo za namestitev vse večje potrebe po podatkih.Strateška uporaba teh usmerjevalnikov spodbuja trajnostni razvoj v nastavitvah podatkov z visoko gostoto.

Mobilne bazne postaje

Izvajanje AR8031 v mobilnih osnovnih postajah se uskladi z naraščajočo potrebo po razširljivosti omrežja, vzporejeno z naraščajočimi potrebami po mobilnih podatkih.Z zagotavljanjem hitrih in zanesljivih povezav AR8031 obogati zmogljivost omrežja, da bi lahko prilagodil sunki v vaši dejavnosti.Ocenite lahko metode za optimizacijo te strojne opreme znotraj ekosistema in s tem natančno prilagodite zagotavljanje storitev in podpirate robustnost omrežja sredi različnih operativnih obremenitev.

Tehnologija optičnega modula

V optičnih modulih je AR8031 aktiven pri doseganju vrhunskih hitrosti prenosa podatkov in učinkovitosti.Njegova integracija pomaga pri blaženju izzivov, kot so ozka grla v optičnih omrežjih.Nenehni napredek na tem področju poudarja spodbudo za prilagodljive, energetsko učinkovite rešitve v skladu s hitrim tehnološkim napredkom v optiki.

Industrijska avtomatizacija

Uporaba AR8031 v industrijski avtomatizaciji poudarja njegovo vlogo pri izboljšanju medsebojno povezanih industrijskih sistemov.Njegova uporaba koristi sinhroniziranemu delovanju strojev, pri čemer zagotavlja, da komunikacija naprave ostane hitra in zanesljiva.Lahko izpostavite njegov potencial za povečanje produktivnosti in zmanjšanje izpadov.Praktični vpogled iz industrijskega okolja kaže, da lahko sprejetje AR8031 privede do transformativnih izboljšav operativne učinkovitosti in zanesljivosti sistema.

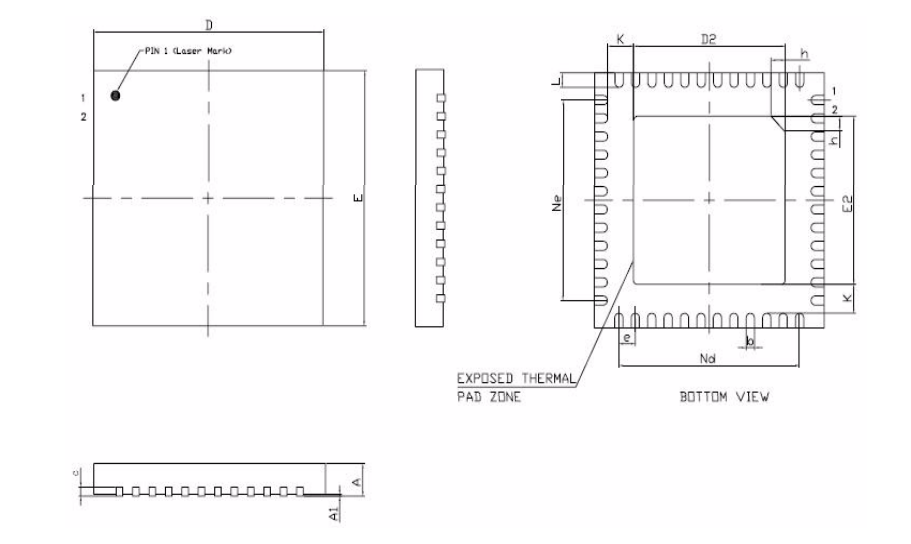

Paket

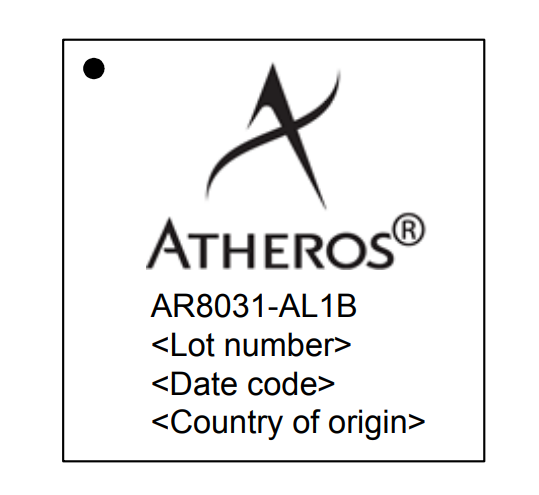

Označevanje zgornje strani

Proizvajalec

Qualcomm, znan po svojih pionirskih prizadevanjih za napredovanje mobilne tehnologije, bistveno prispeva k evoluciji in izboljšanju neštetih naprav po vsem svetu.Ko se poglobijo v to domeno, oblikujejo in vplivajo na različne sektorje s svojimi inovativnimi rešitvami za povezljivost, ki na novo definirajo industrijske standarde in neizmerno širijo svoja obzorja.Premišljena integracija tehnologij Qualcomma v mobilne naprave poudarja njihovo neusmiljeno prizadevanje za nadaljnje spodbujanje možnosti in navdihuje druge v panogi, da si prizadevajo za odličnost.

Qualcommovi vplivni prispevki so najbolj očitni na dinamičnem področju brezžičnih komunikacijskih tehnologij.Qualcomm, ki je prevzel vodstvo v revoluciji 5G, spodbuja izboljšanje hitrosti podatkov, hkrati pa utira pot za nove aplikacije, kot sta IoT in Smart Urban Solutions.Ti napredki vključujejo tako zapletene tehnične vidike kot pronicljive perspektive veteranov v industriji, ki cenijo brezhibno povezljivost in robustno upravljanje podatkov.Ta stalna preobrazba poudarja odločno zavezanost izboljšanju globalne komunikacijske infrastrukture.

PDF podatkovnega lista

AR8031-AL1B podatkovne liste:

AR8031 kratki.pdf

AR8031 DataSeet.pdf
