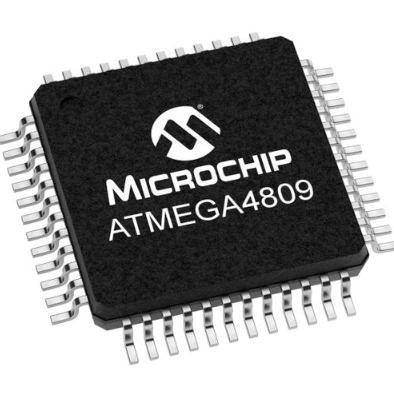

Razumevanje mikrokontrolerja Atmega4809: funkcije pinouta, podatkovnega lista in ključnih funkcij

Mikrokontroler Atmega4809, del serije Microchip's MegaaVr® 0, je močno orodje za iskanje ravnotežja med zmogljivostjo, vsestranskostjo in učinkovitostjo.Ta mikrokontroler, ki deluje na frekvencah do 20 MHz, združuje procesor AVR® s strojno množico, zaradi česar je idealen za široko paleto aplikacij od potrošniške elektronike do industrijskih krmilnih sistemov.V tem članku bomo raziskali pinout Atmega4809, ključne značilnosti in napredne funkcionalnosti ter poudarili, zakaj izstopa kot robustna izbira tako za preproste kot zapletene projekte.

Katalog

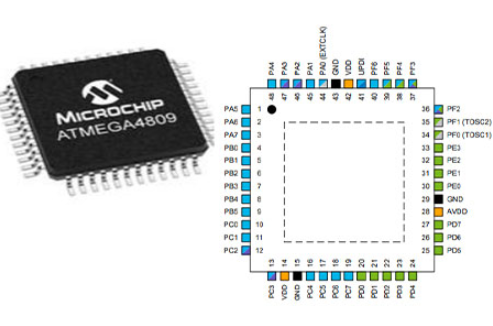

Pinout Atmega

CAD model Atmega

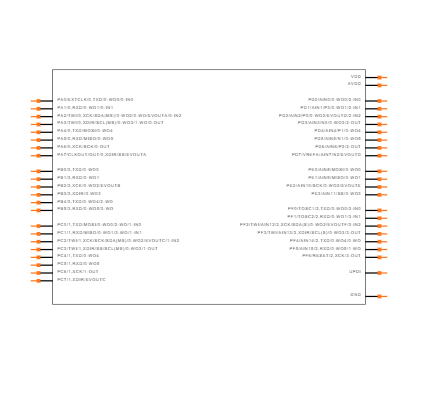

Simbol

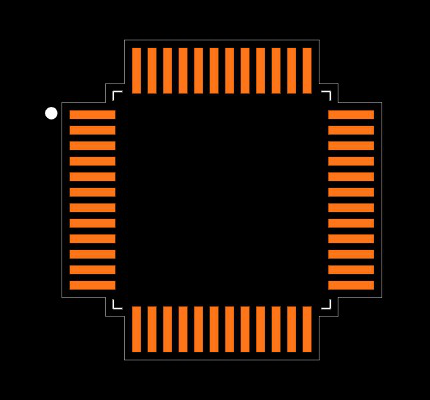

Odtis

Pregled Atmega4809

Kot ugledni član serije MegaaVr® 0 izstopa Atmega4809 z vključitvijo procesorja AVR® s strojnim množilnikom, ki lahko deluje pri frekvencah do 20 MHz.Ta mikrokontroler je na voljo v različnih konfiguracijah, ki vsebujejo do 48 kb bliskoviti pomnilnik, 6 kb SRAM in 256 bajtov EEPROM v paketih 28 do 48-polni.Njegova zasnovana osredotoča na prožno arhitekturo z nizko močjo, ki združuje prefinjene značilnosti, kot so sistem dogodkov, zaspanost, natančne analogne funkcionalnosti in najsodobnejše periferne naprave, ki odražajo najnovejše inovacije Microchipa.

Arhitektura in uspešnost

• AVR procesor in množitelj strojne opreme: Opremljen s procesorjem AVR®, ki ga dopolnjuje strojni množitelj, Atmega4809 prinaša opazno računsko učinkovitost in zmogljivost.Ta dvoboj, ki deluje s hitrostmi do 20 MHz, povečuje hitrost izvedbe za zapletene matematične operacije.Takšne zmogljivosti naredijo mikrokontroler, ki je dobro primeren za aplikacije, ki zahtevajo visoko natančnost in hitro obdelavo.Zasnova privlači tiste, ki si prizadevajo za vzpostavitev ravnotežja med porabo energije in uspešnostjo, kar ponuja harmonično primerno za različne tehnične potrebe.

•Konfiguracije pomnilnika: Atmega4809 s svojimi prilagodljivimi pomnilniškimi možnostmi zagotavlja konfiguracije do 48 kb bliskoviti pomnilnik, 6 kb SRAM in 256 bajtov EEPROM.Ta prilagodljivost skrbi za široko paleto potreb uporabe, od preprostih nalog, ki zahtevajo minimalen pomnilnik do bolj zapletenih aplikacij, ki potrebujejo znatno shranjevanje.Scenariji iz resničnega sveta kažejo, da lahko uravnotežena nastavitev pomnilnika znatno izboljša delovanje in odzivnost sistema.

Značilnosti z nizko močjo

• Sistem dogodkov: Prireditveni sistem Atmega4809 omogoča neposredno periferno do periferno komunikacijo, kar odpravi potrebo po intervenciji CPU-ja.Ta funkcija znižuje porabo energije in poveča učinkovitost, saj omogoča, da se opravila opravijo z minimalnimi budnostmi CPU-ja.Z zmanjšanjem obremenitve CPU -ja podaljša življenjsko dobo baterije v prenosnih napravah in izboljša splošno učinkovitost sistema.Ta oblikovalska filozofija poudarja mešanico zmogljivosti in varčevanja z energijo, ki odmeva z aplikacijami, ki dajejo prednost nizki uporabi.

• Tehnologija spanja: Tehnologija spanja omogoča, da periferne naprave delujejo neodvisno, medtem ko CPU ostane v načinu spanja z majhno močjo.Ta zmogljivost zagotavlja, da se glavne naloge izvajajo z minimalnim vlekom moči in optimizirajo dolgo življenjsko dobo naprave in operativno učinkovitost.Izkušnje iz različnih izvedb poudarjajo pomen takšnih tehnik varčevanja z močjo v aplikacijah, kjer je energetska učinkovitost glavna.

Analogne zmogljivosti

Atmega4809 se ponaša z natančno analogno funkcionalnostjo, ki vsebuje analogne-digitalne pretvornike (ADC), digitalni do-analogni pretvorniki (DAC) in primerjalniki.Te analogne periferne naprave zagotavljajo natančno analogno obdelavo signalov, ki se uporablja v aplikacijah, ki vključujejo zajemanje senzorjev, obdelavo zvočnih signalov in druge scenarije, kjer so potrebne natančne analogne meritve.Praktične uporabe pogosto kažejo, da je ohranjanje visoke analogne natančnosti osnovno za doseganje zanesljivih in doslednih zmogljivosti sistema.

Periferne naprave in razširljivost

Atmega4809, obdarjena z naprednimi perifernimi napravami, podpira široko paleto aplikacij.Te periferne naprave razširjajo zmogljivosti mikrokontrolerja z vmesniki za komunikacijske protokole, časovnike in modulacijo impulzne širine (PWM).Tako obsežen periferni nabor omogoča Atmega4809, da se prilagodi raznolikim in zapletenim dizajnom, kar spodbuja inovativne rešitve s svojo prilagodljivostjo in razširljivostjo.

Podrobne specifikacije

Tu je tabela tehničnih specifikacij za tehnologijo mikročipov Atmega4809-AFR.

Tip	Parameter
Tovarna Čas svinca	13 Tedni
Pritrditev Tip	Površina Monta
Paket / Primer	48-TQFP Izpostavljena blazinica
Površina Monta	DA
Podatki Pretvorniki	A/d 16x10b
Številka I/OS	41
ROM (Beseda)	24,576
Delovanje Temperatura	-40 ° C. do 125 ° C TA
Embalaža	Trak & Kolut (TR)
Serija	megaavr® 0
Del Status	Aktivno
Vlaga Raven občutljivosti (MSL)	3 (168 ur)
Številka odpovedi	48
Hts Koda	8542.31.00.01
Terminal Položaj	Štirikolesnik
Terminal Obliko	Gullwing
Oskrba Napetost	3V
Terminal Nagib	0,5 mm
Baza Številka dela	Atmega4809
JESD-30 Koda	S-PQFP-G48
Oskrba Napetostni-max (vSUP)	5.5V
Oskrba Napetostni min (vSUP)	1.8V
Oscilator Tip	Notranje
Hitrost	20MHz
Ram Velikost	6K x 8
Napetost - Dobava (VCC/VDD)	1.8V do 5.5V
UPS/UCS/periferna Tip ICS	Mikrokontroler, RISC
Jedro Procesor	AVR
Periferne naprave	Rjava Zaznavanje/ponastavitev, POR, PWM, WDT
Uro Frekvenca	20MHz
Program Vrsta pomnilnika	Flash
Jedro Velikost	8-bit
Program Velikost pomnilnika	48KB (48K x 8)
Povezljivost	I2c, SPI, UART/USART
Bit Velikost	16
Ima ADC	DA
DMA Kanali	Ne
Pwm Kanali	Ne
DAC Kanali	Ne
EEPROM Velikost	256 x 8
Na čipu Programska širina ROM	16
Mejo Skeniranje	Ne
Format	Fiksna točka
Integrirano Predpomnilnik	Ne
Ram (besede)	512
Številka serijskega I/OS	4
Številka časovnikov	5
Številka zunanjih prekinitev	41
Na čipu Podatkovni ovni širina	16
Dolžina	7 mm
Višina Sedeč (max)	1,2 mm
Širina	7 mm
Rohs Status	ROHS3 Skladno

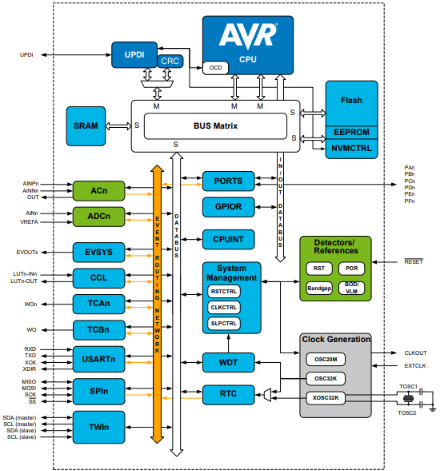

Blok diagram Atmega4809

Značilnosti Atmega4809

Izboljšani množitelj strojne opreme za hitre izračune

Atmega4809 se ponaša z visokozmogljivim množilnikom strojne opreme, ki neizmerno pospešuje aritmetične operacije.To je večinoma koristno za aplikacije, ki vključujejo intenzivno matematično obdelavo in s tem povečujejo učinkovitost računalništva.Primeri vključujejo kriptografijo, obdelavo signalov in dejansko analizo podatkov, kjer lahko strojni množitelj znatno skrajša čas obdelave in optimizira delovanje sistema.

Trije načini spanja za optimizirano upravljanje električne energije

Mikrokontroler podpira tri načine spanja.

• Način v prostem teku: ohrani aktivnost CPU -ja, hkrati pa zmanjšuje moč na periferne naprave, idealno za scenarije, ki zahtevajo hitre odzivne čase.

• Način pripravljenosti: ohranja več energije tako, da zaustavi CPU in ohranja uporabna operativna stanja, prilega se aplikacijam s periodično aktivnostjo.

• Način izklopa: ponuja največje prihranke z energijo z zaustavitvijo vseh dejavnosti, primernih za naprave, ki jih poganjajo bateriji, s sporadično uporabo.

Sistem dogodkov za periferno koordinacijo brez bremena CPU

Pomemben atribut je sistem dogodkov, ki omogoča, da periferne naprave neposredno interakcijo brez vključenosti CPU -ja.To zmanjšuje latenco in okrepi splošno odzivnost sistema z izklopom periferne koordinacije.Tak mehanizem je neprecenljiv v dejanskih krmilnih sistemih, kjer sta čas in natančnost aktivna.Arhitektura sistema dogodkov, podobno kot pri neposrednih tehnikah dostopa do pomnilnika, minimizira ozka grla CPU in poveča učinkovitost.

Časovnik Watchdog (WDT) za stabilnost sistema

Integrirani skrbniški časovnik povečuje zanesljivost sistema s spremljanjem in okrevanjem od operativnih kolcanj.WDT deluje kot mehanizem za neuspeh, ponastavi mikrokontroler ob zaznavanju neodzivnosti in s tem preprečuje sesutje sistema.Ta plast zanesljivosti se večinoma uporablja v sistemih industrijskega nadzora in potrošniški elektroniki, kar zagotavlja večjo varnost in stabilnost.

Ponastavitev vklopa (POR) in odkrivanje rjave barve (BOD) za dosledno delovanje

Za varno zagon in zanesljivo delovanje Atmega4809 vključuje.

• Ponastavitev vklopa (POR): sproži mikrokontroler ob obnovi moči in tako zagotovi dosledno zagonsko stanje.

• Zaznavanje rjave barve (BOD): ščiti pred nihanji napetosti, ki bi lahko ogrozila stabilnost naprave, samodejno ponastavite sistem, ko napetost pade pod nastavljeni prag.

Vmesnik za programiranje in odpravljanje napak (UPDI) za učinkovit razvoj

Vmesnik za odpravljanje napak (UPDE) z eno pin poenotenje programa znatno olajša procese razvoja in odpravljanja napak.Ta vmesnik zmanjšuje fizične in postopkovne zapletenosti, ki so na splošno povezane s programiranjem in odpravljanjem napak mikrokontrolerja, kar izboljšuje produktivnost razvijalcev.Enost Updi je večinoma koristna v iterativnih razvojnih ciklih, kjer sta hitra testiranja in odpravljanje napak glavna za pravočasno dokončanje projekta.

V bistvu atributi Atmega4809 ponujajo vsestransko in učinkovito platformo, primerno za široko paleto aplikacij, vključno s potrošniško elektroniko in industrijsko avtomatizacijo.Z vključevanjem naprednih upravljanja z električno energijo, hitrimi zmogljivostmi računanja in robustnimi značilnostmi zanesljivosti ponuja izjemne temelje za razvoj visokozmogljivih, zanesljivih sistemov.

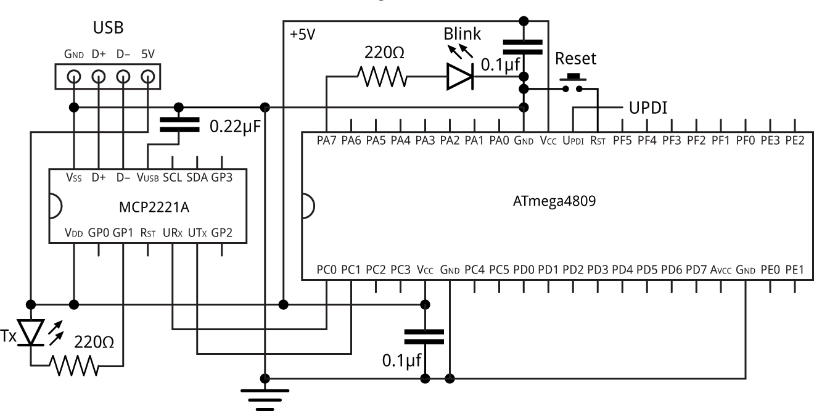

Circuit Atmega4809

Primerjava Atmega4809 in Atmega328

Primerjava uspešnosti in učinkovitosti

Oba Atmega4809 in Atmega328 zagotavljajo primerljive ravni učinkovitosti.Atmega328, ki ga običajno najdemo v odborih Arduino, izstopa v učinkovitosti električne energije.Ta mikrokontroler vključuje Atmelovo tehnologijo PicoPower, ki omogoča nižjo porabo energije, ne da bi pri tem žrtvoval zmogljivosti.

Arhitekturne razlike

Če natančneje preučujemo arhitekture, Atmega4809 zagotavlja določene izboljšave v primerjavi z Atmega328.Atmega4809 ponuja prilagodljiv sistem konfiguracije periferne konfiguracije.Ta prilagodljivost zagotavlja boljše splošne zmogljivosti sistema.Sistem je bolj prilagodljiv, zlasti v aplikacijah, ki vključujejo več senzorjev ali perifernih naprav.

Programiranje in razvoj

Kar zadeva programiranje in razvoj, je zaostala združljivost Atmega4809 z Atmega328 ugodna.Ta združljivost poenostavlja proces selitve obstoječih projektov, ki so bili prvotno zasnovani za Atmega328.Napredna orodja za odpravljanje napak, ki jih podpira Atmega4809, so lahko zelo koristna pri zapletenih projektih, kar omogoča zgodnjo identifikacijo in reševanje.

Poraba energije v praktičnih aplikacijah

Razlike po porabi energije postanejo večinoma vidne v dejanskih aplikacijah.Za naprave, ki jih poganjajo bateriji, lahko zmogljivosti PicoPower Atmega328 podaljšajo operativna obdobja med naboji.Napredne funkcije za varčevanje z močjo Atmega4809 lahko še dodatno optimizirajo porabo energije, še posebej koristne pri aplikacijah z zelo nizko močjo.

Prihodnost in vsestranskost

Glede na prihodnost, ki je preprečevala prihodnost, zaradi številnih izboljšanih funkcionalnosti Atmega4809 omogoča bolj vsestransko možnost.Njegova širša podpora za periferne naprave in izboljšano upravljanje pomnilnika sta aktivna za zapletene, razvijajoče se aplikacije.Te funkcije zagotavljajo robustne temelje za prihodnje inovacije in širitve, zaradi česar so idealne za načrtovanje nadgradenj.

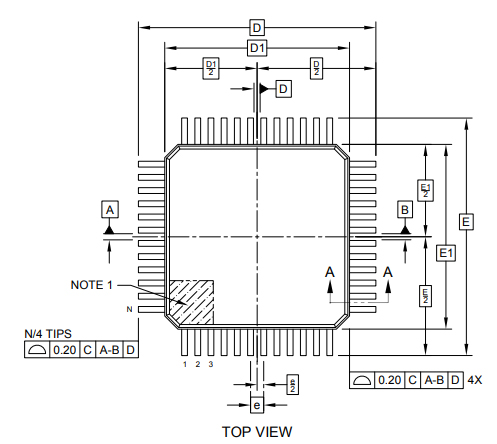

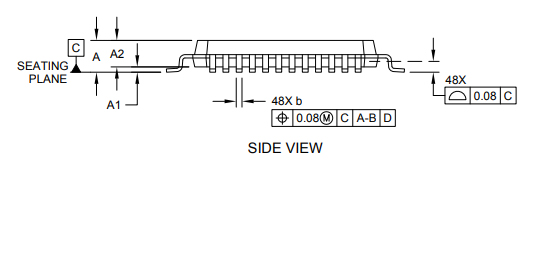

Paket Atmega4809

Informacije o proizvajalcu

Microchip Technology Inc., ki ima sedež v Chandlerju v Arizoni, se odlikuje in ponuja široko paleto mikrokontrolerjev in analognih polprevodnikov.To podjetje je znano po zmanjšanju razvojnih tveganj, zmanjšanju stroškov sistema in pospeševanju časa do trga.Microchip je s svojo kakovostno podporo in zanesljivimi izdelki trdno uveljavil svoje vodstvo v panogi.

Atmega4809 izstopa med ponudbo Microchip zaradi svojih naprednih zmogljivosti in prilagodljive arhitekture, zaradi česar je primerna za raznolike aplikacije, ki zahtevajo robustne in učinkovite rešitve.Ta mikrokontroler podpira široko paleto funkcionalnosti, zaradi česar se brez težav integrira v različne sisteme.

PDF podatkovnega lista

Atmega4809-AFR podatkovne liste:

Atmega4808/4809 DataSeet.pdf

Pogosto zastavljena vprašanja [FAQ]

1. Kaj je Atmega4809?

Atmega4809 je prefinjen mikrokontroler, ki uporablja 8-bitni AVR® procesor.Ta napredna strojna oprema ima integriran množitelj in deluje s hitrostmi do 20 MHz.Ponuja veliko 48 kb bliskovnega pomnilnika, 6 kb SRAM, in vključuje 256 bajtov EEPROM-a, ki so vsi lepo nameščeni v paketu s 48 polji.S svojim robustnim dizajnom skrbi za različne zapletene aplikacije in ukaze.

2. Za kaj je mogoče uporabiti Atmega4809?

8-bitni mikrokontroler mikrohipa Atmega4809 je načrtovan za optimizacijo zelo odzivnih ukazov in nadzora.Znatno poveča funkcionalnost dejanskih krmilnih sistemov.Njegova vsestranska narava omogoča, da se uporabi v celovitih arhitekturih, ki temeljijo na mikroprocesorju ali kot neodvisni procesorji v okviru ukazov in nadzora.Uporaba tega mikrokontrolerja lahko poveča delovanje različnih projektov.

3. Kako AMTEGA4809 izboljšuje aplikacije v realnem času?

Atmega4809 obravnava vse večje zahteve za hitrost in učinkovitost v dejanskih sistemih.Množitelj strojne opreme in visoka delovna frekvenca (do 20 MHz) omogočata hitro obdelavo in hitre odzivne čase.Te koristi, ki zahtevajo takojšnje povratne informacije in natančen nadzor, kot so sistemi robotike in avtomatizacije.Z vključitvijo Atmega4809 lahko zadovoljite zahtevne potrebe dejanskih aplikacij.

4. Ali obstajajo dodatne funkcije, ki povečujejo uporabnost Atmega4809?

Dejansko je Atmega4809 opremljen s številnimi perifernimi lastnostmi, ki povečujejo njegovo uporabnost.Sem spadajo več komunikacijskih vmesnikov, kot so UART, SPI in I2C, ki olajšajo brezhibno integracijo z drugimi digitalnimi napravami.Poleg tega se ponaša z robustnimi analognimi lastnostmi, vključno z ADC in DAC, zaradi česar je zelo primeren za vmešavanje senzorjev in analogno obdelavo signalov.Te funkcije se združujejo, da bi Atmega4809 vsestransko orodje za široko paleto digitalnih in analognih nalog.

5. Kako se Atmega4809 v svojem razredu primerja z drugimi mikrokontrolerji?

V primerjavi z drugimi mikrokontrolerji v svojem razredu Atmega4809 izstopa zaradi uravnotežene kombinacije pomnilniške zmogljivosti, hitrosti obdelave in perifernih integracij.Njegova 8-bitna arhitektura, ki jo dopolnjuje učinkovite funkcije upravljanja moči, je optimalna izbira za aplikacije, kjer je poraba energije resen dejavnik.To ravnotežje zagotavlja, da zagotavlja zanesljive zmogljivosti, ne da bi pri tem ogrozilo učinkovitost.

6. Ali se lahko Atmega4809 uporablja v izobraževalnih projektih?

Atmega4809 služi kot odlična platforma za izobraževalne namene.Njegova neposredna arhitektura in celovita dokumentacija sta primerna za učenje in eksperimentiranje.S sodelovanjem s tem mikrokontrolerjem lahko dobite dragocen vpogled v vgrajene sisteme za razvoj, ukaz in logiko za nadzor sistemov ter dejansko oblikovanje sistema.Atmega4809 ustvarja praktično okolje za raziskovanje in inovacijo.
