Kaj je povratna dioda?Kako deluje in zakaj ga vaše vezje potrebuje

V tem članku boste izvedeli, kaj je povratna dioda in zakaj jo potrebujete v vezjih z releji, motorji in solenoidi.Razumeli boste, kako nastane EMF, ko se tok nenadoma ustavi, in kako lahko poškoduje vaše stikalne naprave.V članku je pojasnjeno, kako deluje flyback dioda, kam jo postaviti in kako izbrati pravo.Videli boste tudi običajne vrste diod in kako se uporabljajo v vezjih.

Katalog

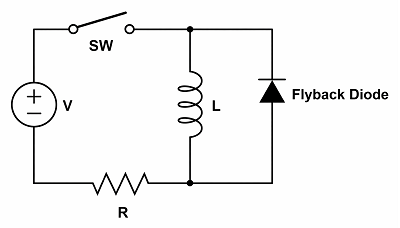

Slika 1. Vezje povratne diode

Kaj je povratna dioda?

Preletna dioda je zaščitna dioda, povezana v induktivno vezje, ki preprečuje visoke napetostne konice, ko se tok nenadoma izklopi.Imenuje se tudi dioda s prostim tekom, dušilna dioda ali povratna EMF dioda.Ta dioda se večinoma uporablja s tuljavami, kot so releji, solenoidi in motorji, ki shranjujejo energijo v magnetnem polju.Ko se stikalna naprava izklopi, lahko shranjena energija ustvari nevarno povratno napetost.Povratna dioda ščiti tranzistorje, MOSFET-je in druge preklopne komponente pred poškodbami, ki jih povzroči povratna EMF v induktivnih vezjih.

Zakaj je potrebna povratna dioda?

Induktivne komponente, kot so tuljave in releji, shranjujejo energijo v obliki magnetnega polja, medtem ko skozi njih teče tok.Ko se napajanje nenadoma prekine, se magnetno polje zelo hitro zruši.Ta nenadna sprememba toka povzroči visokonapetostni skok, znan kot povratni EMF (elektromotorna sila).Napetostni skok je lahko veliko višji od napajalne napetosti in lahko poškoduje občutljive stikalne naprave.Povratna dioda je potrebna, da prepreči, da bi ta visokonapetostni prehod uničil ali oslabil komponente vezja.

Kako deluje povratna dioda?

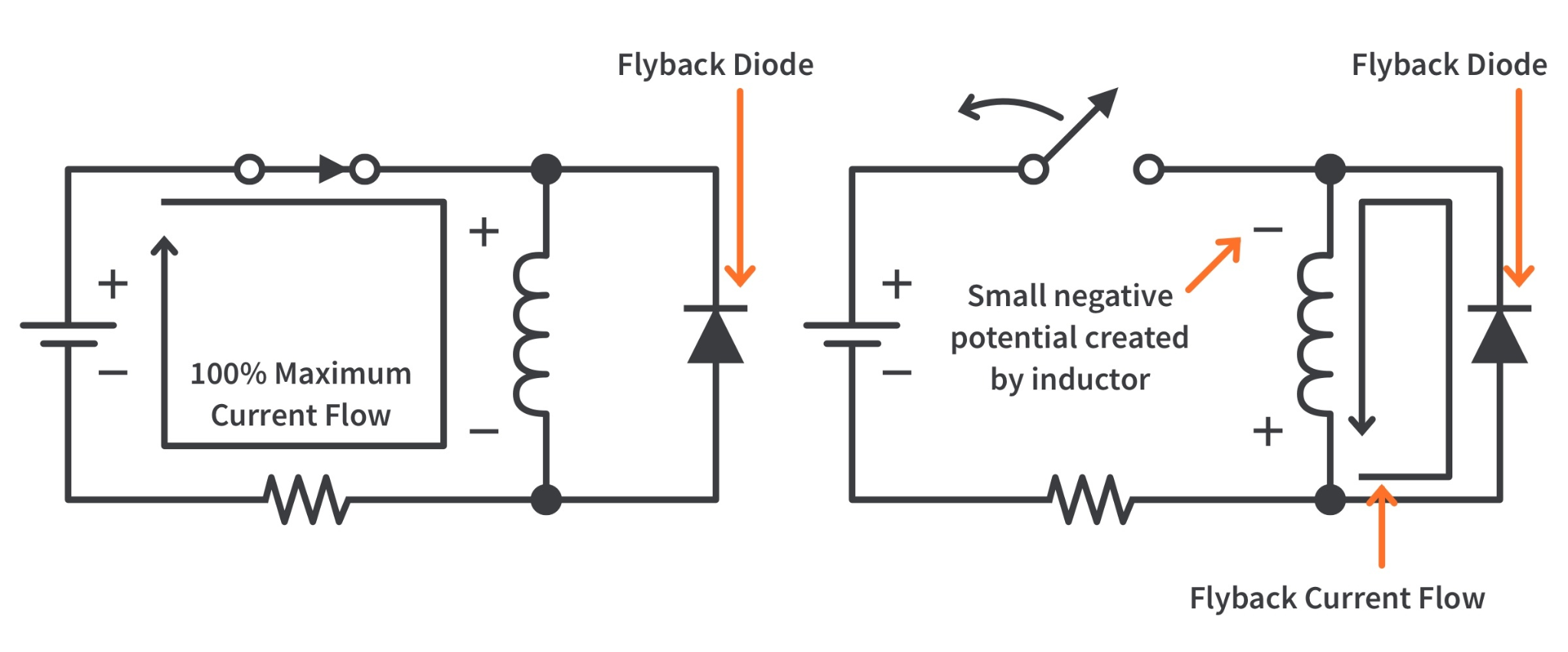

Slika 2. Delovanje povratne diode (običajni in izklopni pogoji)

Pri normalnem delovanju, ko je stikalo zaprto in tok teče skozi tuljavo, je preletna dioda reverzno prednapeta in ne prevaja.V tem stanju ostane neaktiven in ne vpliva na vezje.Ko se stikalo odpre, se tok skozi induktor ne more takoj ustaviti, ker se induktorji upirajo nenadnim spremembam toka.Kolabirajoče magnetno polje povzroči obratno napetost na tuljavi.Ta povratna napetost prednastavi povratno preletno diodo, kar omogoča kroženje toka skozi tuljavo in diodno zanko.Obtočni tok postopoma upada, ko se shranjena energija sprosti.Med tem postopkom dioda učvrsti napetost na varno raven in zaščiti stikalno napravo pred visokonapetostnimi konicami.

Namestitev preletne diode v vezje

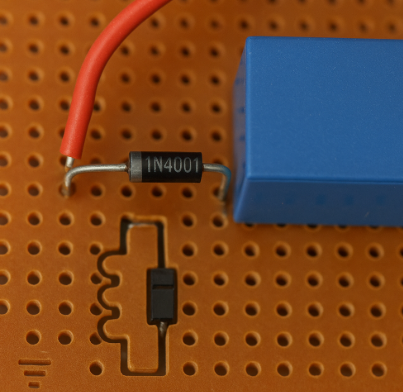

Slika 3. Povezava povratne diode

Povratna dioda je priključena vzporedno z induktivnim bremenom, kot je relejska tuljava ali navitje motorja.Dioda je nameščena s pravilno polariteto, kar pomeni, da je njena katoda povezana s pozitivno napajalno stranjo tuljave, njena anoda pa z negativno stranjo.Ta usmeritev zagotavlja, da dioda med običajnim delovanjem ostane obratno prednapeta.Ko se stikalo izklopi, se polarnost na tuljavi obrne in dioda postane usmerjena naprej.Kot je prikazano na sliki 3, priključitev diode neposredno čez tuljavo zagotavlja takojšnjo zaščito preklopne naprave.

Kako izbrati pravo povratno preletno diodo?

Izbira pravilne povratne diode zagotavlja zanesljivo zaščito vezja in dolgo življenjsko dobo komponent.Dioda mora ustrezati električnim karakteristikam induktivnega bremena in stikalne naprave.

1. Preverite oceno povratne napetosti

Nazivna povratna napetost diode mora biti višja od napajalne napetosti vezja.To zagotavlja, da lahko dioda varno prenese normalno delovno napetost, ne da bi se pokvarila.Za preprečitev okvare v prehodnih pogojih je priporočljiva varnostna rezerva.Preden izberete diodo, vedno preverite največjo napajalno napetost.

2. Preverite nazivni trenutni tok

Dioda mora vzdrževati najvišji tok, ki teče skozi tuljavo, ko se stikalo izklopi.Nazivni tok naprej mora biti enak ali večji od delovnega toka induktorja.Če je nazivna vrednost prenizka, se lahko dioda pregreje in odpove.Za zanesljivo delovanje izberite diodo z zadostno zmogljivostjo toka.

3. Upoštevajte hitrost okrevanja

V vezjih s hitrim preklapljanjem, kot je krmiljenje motorja PWM, postane hitrost okrevanja pomembna.Dioda s počasnim obnavljanjem se morda ne bo dovolj hitro odzvala v visokofrekvenčnih aplikacijah.Za takšna vezja dioda za hitro obnovitev izboljša zmogljivost in zmanjša izgube pri preklapljanju.Standardne diode so primerne za nizkofrekvenčna relejna vezja.

4. Odločite se med standardnimi, hitrimi ali Schottky diodami

Standardne usmerniške diode dobro delujejo za osnovno zaščito relejev in solenoidov.Diode za hitro obnovitev so prednostne v stikalnih napajalnikih in krmilnih vezjih visoke hitrosti.Schottky diode ponujajo zelo hitro preklapljanje in manjši padec napetosti naprej, kar izboljša učinkovitost.Izbira je odvisna od hitrosti preklopa in zahtev vezja.

Običajne diode, ki se uporabljajo kot povratne diode

Ko razumete, kako izbrati povratno preletno diodo, je koristno poznati običajne vrste diod, ki se uporabljajo v vezjih.Vsaka vrsta je izbrana glede na zahteve glede hitrosti preklopa, učinkovitosti in frekvence tokokroga.

Serija 1N4001–1N4007

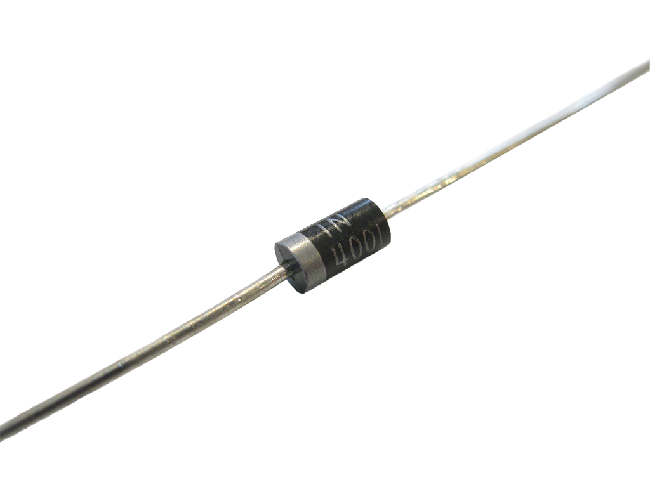

Slika 4. Dioda 1N400x

Serija 1N4001–1N4007 je skupina usmerniških diod za splošno uporabo, ki se običajno uporabljajo kot preletne diode v nizkofrekvenčnih vezjih.Te diode so zasnovane za standardno usmerjanje moči in osnovno induktivno zaščito obremenitve.Obvladujejo zmeren tok in se pogosto uporabljajo v vezjih gonilnikov relejev in majhnih krmilnih sistemih enosmernih motorjev.Razlika med vsakim modelom je predvsem v njihovi najvišji nazivni vrednosti povratne napetosti.Ker gre za diode s počasnim obnavljanjem, so najprimernejše za preklopne aplikacije pri nizkih hitrostih.Kot je prikazano na sliki, je ta aksialna svinčena dioda preproste zgradbe in široko dostopna v elektronskih komponentah.

HER108

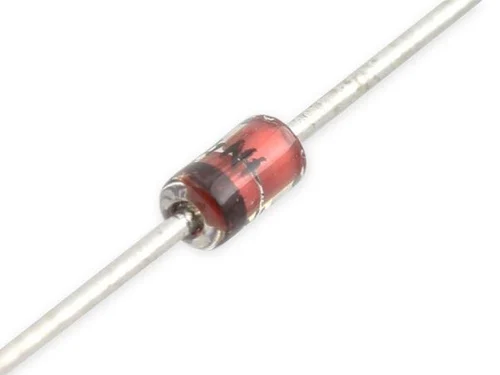

Slika 5. Dioda HER108

HER108 je visoko učinkovita dioda za hitro obnovitev, zasnovana za hitre preklopne aplikacije.Običajno se uporablja kot preletna dioda v stikalnih napajalnikih in krmilnih vezjih PWM.V primerjavi s standardnimi usmerniškimi diodami ima hitrejši povratni čas obnovitve, kar zmanjšuje izgube pri preklopu.Zaradi tega je primeren za vezja, ki delujejo pri višjih frekvencah.HER108 podpira tudi zmožnost upravljanja z višjo napetostjo, zaradi česar je zanesljiv v zahtevnih okoljih.Kot je prikazano na sliki, je običajno v aksialnem paketu, podobnem drugim usmerniškim diodam.

UF4007

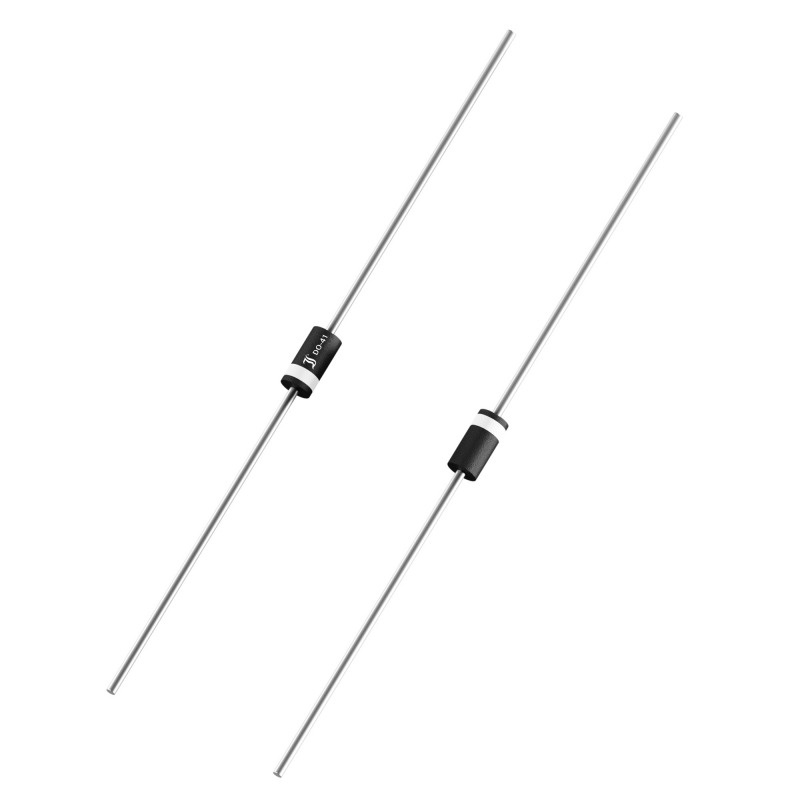

Slika 6. Dioda UF4007

UF4007 je ultra hitra obnovitvena dioda, ki se pogosto uporablja za zaščito pred povratnim preletom v hitrih elektronskih vezjih.Ponuja enako napetostno območje kot 1N4007, vendar z veliko hitrejšim preklopnim delovanjem.Zaradi te lastnosti je idealen za preklapljanje regulatorjev, inverterjev in tokokrogov SMPS.Zaradi hitrega obnovitvenega časa zmanjša hrup in izboljša splošno učinkovitost sistema.Pogosto se izbere, ko so standardne diode prepočasne za aplikacijo.Kot je prikazano na sliki, je videti podobno navadni usmerniški diodi, vendar je optimizirano za visokofrekvenčno delovanje.

FR107

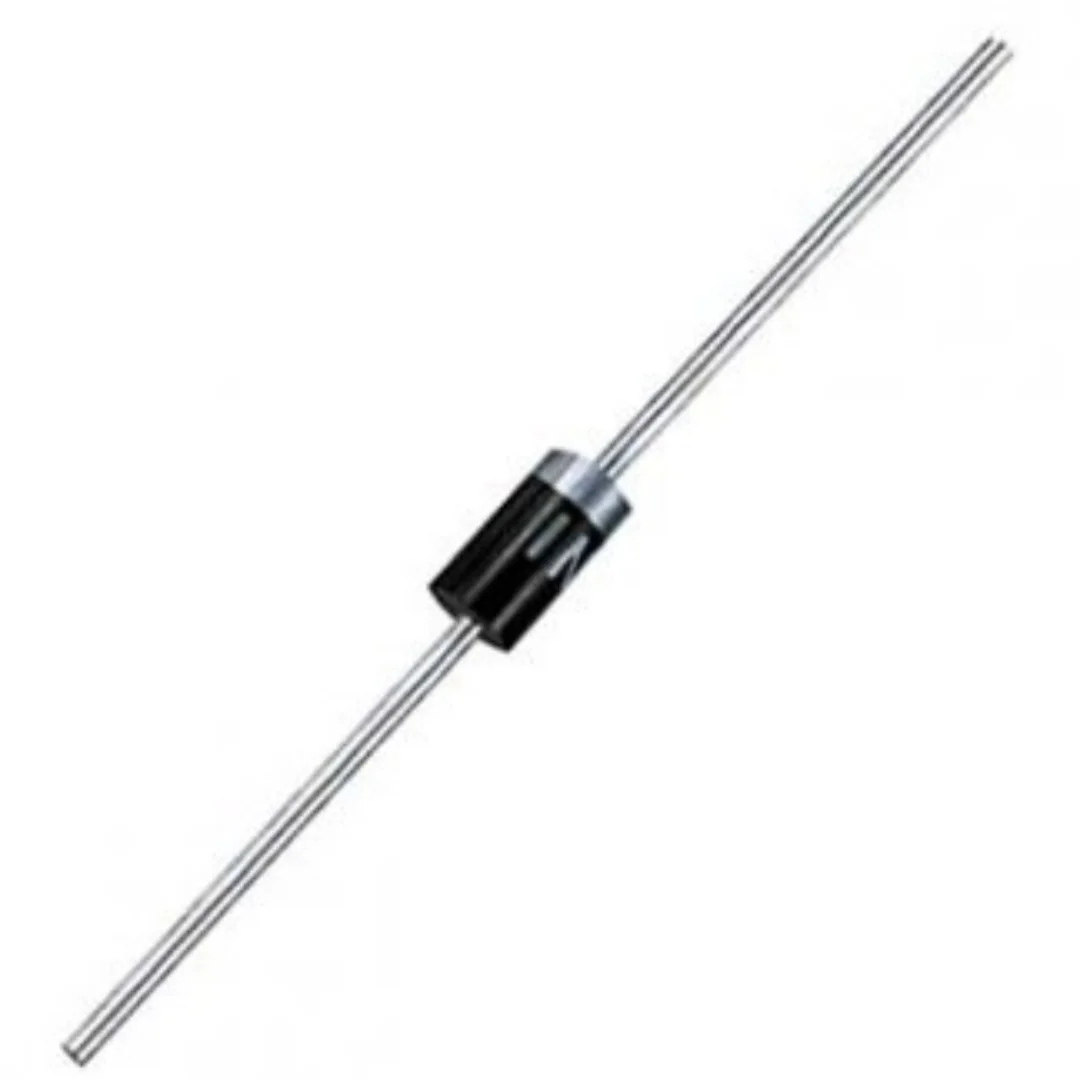

Slika 7. Dioda FR107

FR107 je usmerniška dioda za hitro obnovitev, ki se običajno uporablja za aplikacije povratnega preleta in prostega teka.Zagotavlja hitrejšo povratno obnovitev v primerjavi s standardnimi diodami 1N400x.Zaradi tega je primeren za srednjefrekvenčna stikalna vezja in sisteme gonilnikov motorjev.FR107 podpira zmerno upravljanje toka in stabilno delovanje v pogojih preklopa.Pogosto se uporablja v napajalnih tokokrogih, kjer je potrebna izboljšana odzivna hitrost.Kot je prikazano na sliki 7, je na voljo v kompaktnem ohišju z aksialnimi vodniki za enostavno montažo tiskanega vezja.

1N5819

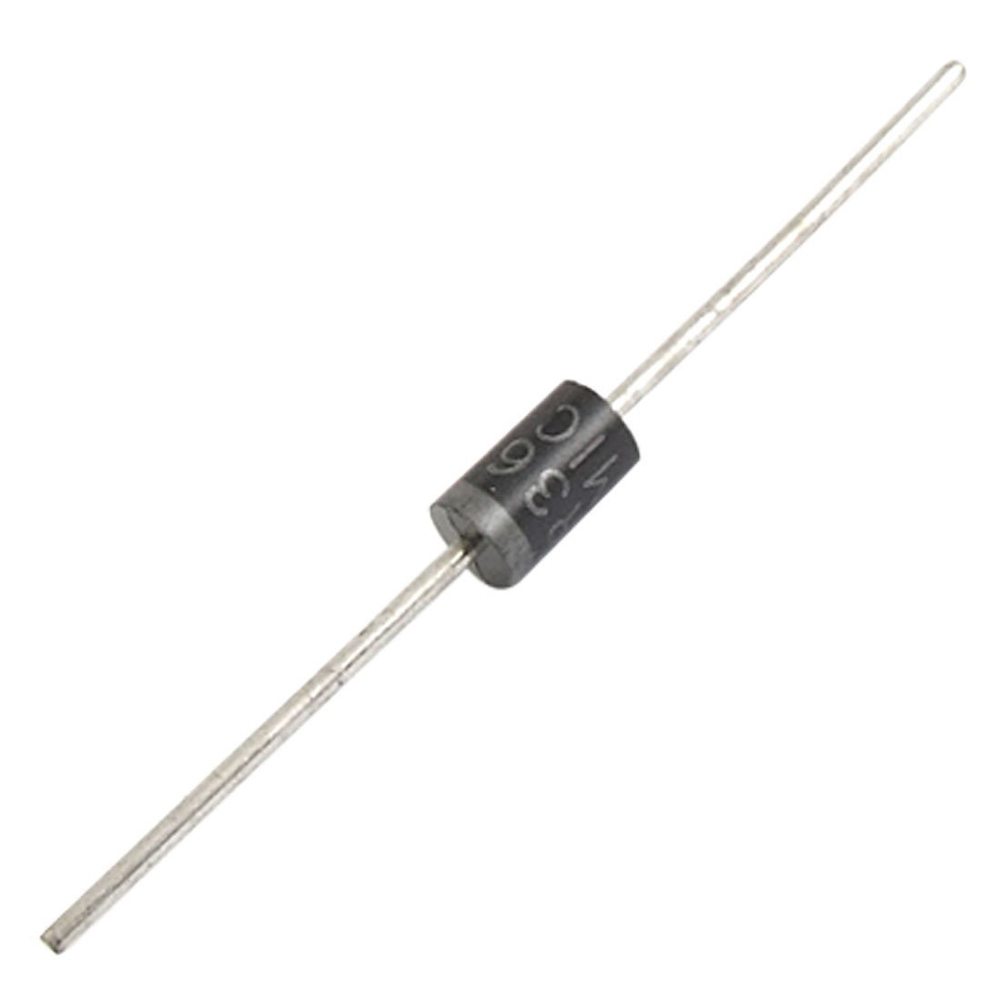

Slika 8. 1N5819 Schottkyjeva dioda

1N5819 je Schottkyjeva dioda, ki se običajno uporablja kot povratna dioda v nizkonapetostnih vezjih z visokim izkoristkom.Za razliko od standardnih usmerniških diod ima zelo nizek padec napetosti naprej.To zmanjša izgubo energije in izboljša učinkovitost sistemov, ki se napajajo iz baterij.Ponuja tudi zelo hitro preklapljanje, zaradi česar je primeren za visokofrekvenčne pretvornike DC-DC.Zaradi nizkega padca napetosti se pogosto uporablja v nizkonapetostnih gonilnikih motorjev in vgrajeni elektroniki.Kot je prikazano na sliki, ima dioda tipično aksialno obliko, vendar interno uporablja tehnologijo Schottkyjeve pregrade.

Povratna dioda vs. Dioda s prostim tekom vs. Dušilnik

Izraza povratna dioda in dioda s prostim tekom se pogosto uporabljata izmenično, vendar se nanašata na nekoliko drugačna konteksta uporabe.Dušilno vezje pa je širša zaščitna metoda, ki lahko uporablja upore in kondenzatorje namesto diode.

Parameter	Povratna dioda	Prosta dioda	RC dušilno vezje
Osnovna definicija	Zaščitna dioda za induktivna bremena	Dioda, ki omogoča recirkulacijo toka	Omrežje za dušenje napetosti upor-kondenzator
Glavni namen	Zadušite povratni EMF	Ohranite trenutno pot	Zmanjšajte napetostne skoke in zvonjenje
Tipične komponente	Enojna dioda	Enojna dioda	Upor + kondenzator
Uporablja se z	Releji, motorji, tuljave	Induktorji v pretvornikih	Preklopne naprave
Umestitev	Preko induktivne obremenitve	Preko induktorja	Preko stikala ali bremena
Nadzor napetosti	Priklopi napetost na varno raven	Ohranja tok	Absorbira prehodno energijo
Kompleksnost vezja	Zelo preprosto	Zelo preprosto	Bolj zapleteno
Zmanjšanje EMI	Zmerno	Zmerno	visoko
Vpliv hitrosti preklopa	Upočasnjuje trenutni razpad	Upočasnjuje trenutni razpad	Omogoča nadzorovano razpadanje
Disipacija moči	Nizka	Nizka	Višje zaradi upora
Frekvenčna primernost	Nizka do srednja	Srednje do visoko	Visokofrekvenčna vezja
Ravnanje z energijo	Magnetna energija	Magnetna energija	Električna prehodna energija
Izraz skupne uporabe	Relejna zaščita	Induktor pretvornika moči	Zaščita preklapljanja pri visoki hitrosti
Število komponent	ena	ena	Dva ali več

Prednosti uporabe preletnih diod

Flyback diode se pogosto uporabljajo, ker zagotavljajo preprosto in učinkovito zaščito vezja.Izboljšajo zanesljivost in zmanjšajo tveganje okvare v stikalnih sistemih.

• Ščiti tranzistorje, MOSFET-je in stikalne naprave pred napetostnimi konicami

• Zmanjšuje električni šum in elektromagnetne motnje (EMI)

• Poceni in široko dostopna komponenta

• Enostavna namestitev s preprosto vzporedno povezavo

• Izboljša splošno vzdržljivost in življenjsko dobo vezja

• Zahteva minimalno dodatno kompleksnost oblikovanja

Uporaba preletnih diod

Povratne diode se običajno uporabljajo v tokokrogih, ki vsebujejo induktivne obremenitve.Njihova vloga je velika pri ohranjanju stabilnega in varnega delovanja številnih elektronskih sistemov.

1. Vezja gonilnikov relejev

Povratne diode se pogosto uporabljajo v vezjih gonilnikov relejev za zaščito tranzistorjev, ki krmilijo tuljavo releja.Ko se rele izklopi, dioda prepreči visokonapetostne konice.To zagotavlja zanesljivo delovanje v sistemih avtomatizacije in krmiljenja.

2. Krmiljenje enosmernega motorja

V tokokrogih gonilnikov enosmernega motorja povratne diode ščitijo stikalne naprave pred induktivnimi napetostnimi konicami.Uporabljajo se pri krmiljenju motorja H-most in krmilnikih hitrosti PWM.To pomaga ohranjati stabilno delovanje motorja.

3. Elektromagnetni krmilni sistemi

Solenoidi ustvarjajo močno induktivno napetost, ko so izklopljeni.Preletna dioda preprečuje poškodbe krmilne elektronike.Ti sistemi so pogosti v industrijski avtomatizaciji in krmiljenju ventilov.

4. Avtomobilska elektronika

Flyback diode se uporabljajo v avtomobilskih relejnih modulih in aktuatorskih vezjih.Vozila vsebujejo veliko induktivnih bremen, kot so injektorji goriva in releji.Ustrezna zaščita izboljša dolgoročno zanesljivost v težkih okoljih.

5. Stikalni napajalniki

V preklopnih močnostnih tokokrogih se povratne diode uporabljajo za upravljanje pretoka energije v induktivnih komponentah.Pomagajo zaščititi MOSFET-je in nadzorovati napetostne skoke.To izboljša stabilnost sistema v reguliranih elektroenergetskih sistemih.

6. Vgrajeni in mikrokrmilniški sistemi

Mikrokrmilniki pogosto krmilijo releje in motorje preko tranzistorjev.Povratne diode ščitijo te nizkonapetostne logične sisteme pred induktivnimi prehodi.To prepreči nepričakovane ponastavitve ali poškodbe strojne opreme.

Zaključek

Povratna dioda ščiti stikalne naprave tako, da zagotavlja varno pot za induktivni tok, ko je napajanje izklopljeno.Za učinkovito zaščito sta pomembna pravilna namestitev čez induktivno obremenitev in pravilna izbira na podlagi nazivne napetosti, tokovne zmogljivosti in hitrosti obnovitve.Različne vrste diod, vključno s standardnimi diodami, diodami za hitro obnovitev in diodami Schottky, so izbrane glede na frekvenco preklapljanja in potrebe po učinkovitosti.Z zmanjšanjem napetostnih konic, električnega šuma in obremenitve komponent povratne diode izboljšajo zanesljivost in podaljšajo življenjsko dobo elektronskih sistemov.
