Kaj je pretvornik moči?Kako deluje, vrste, komponente in aplikacije

Pretvornik vam omogoča pretvorbo enosmernega toka v izmenični tok, tako da lahko poganjate običajne električne naprave.Da bi razumeli, kako deluje, morate poznati njegove osnovne komponente, princip delovanja, vrste, specifikacije, prednosti, omejitve in aplikacije.Videli boste tudi, kako se močnostni pretvorniki razlikujejo od naprav, kot so UPS sistemi in pretvorniki.Na koncu boste razumeli ključne dejavnike pri izbiri pravega pretvornika za vaše potrebe.

Katalog

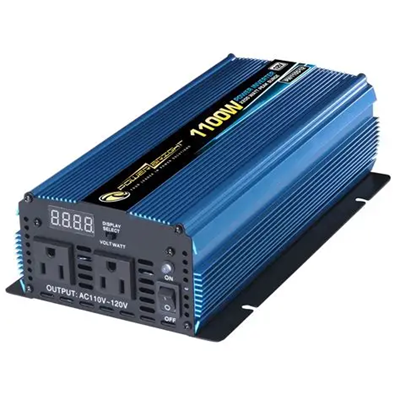

Slika 1. Prenosni električni pretvornik

Kaj je pretvornik moči?

Pretvornik moči je elektronska naprava, ki spremeni enosmerni tok (DC) v izmenični (AC).Enosmerni tok običajno prihaja iz virov, kot so baterije, sončne celice ali električni sistemi vozil, medtem ko je izmenični tok standardna oblika, ki jo uporablja večina gospodinjskih aparatov in stenskih vtičnic.Glavni namen močnostnega pretvornika je omogočiti uporabo enosmerne električne energije za opremo, ki se napaja z izmeničnim tokom.Preprosto povedano, deluje kot most med virom enosmernega toka in vsakodnevnimi napravami izmeničnega toka.Zaradi te funkcije se močnostni pretvorniki pogosto uporabljajo povsod, kjer je potrebna shranjena ali izvenomrežna elektrika za delovanje standardnih električnih obremenitev.

Glavne komponente močnostnega pretvornika

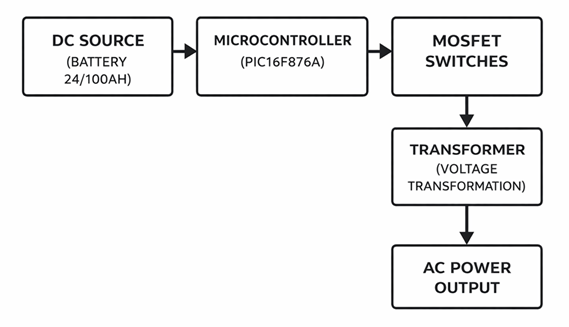

Slika 2. Glavne komponente močnostnega pretvornika

• Vir DC

To je vir vhodne moči pretvornika.Dobavlja enosmerni električni tok, ki ga bo pretvornik pretvoril v izmenični tok.V mnogih sistemih je vir enosmernega toka baterija, ki shranjuje energijo za prenosno, rezervno ali izven omrežja uporabo.

• Mikrokrmilnik

Ta del deluje kot krmilni del pretvornika.Upravlja časovne signale in pomaga pri usklajevanju delovanja preklopne stopnje.V praktičnih oblikah krmilnik tudi pomaga ohranjati izhod stabilen in organiziran.

• MOSFET stikala

MOSFET-ji so elektronske preklopne naprave, ki se uporabljajo v napajalni stopnji.Vklopijo in izklopijo enosmerni vhod z veliko hitrostjo, da ustvarijo spreminjajoč se električni vzorec, potreben za izmenični izhod.Zaradi njihove hitre preklopne sposobnosti so pogosta izbira v sodobnih inverterskih vezjih.

• Transformator (napetostna transformacija)

Transformator prilagodi nivo napetosti, da ustreza zahtevanemu izhodu.V mnogih izvedbah pretvornikov pomaga povečati napetost na višjo raven AC.V nekaterih sistemih podpira tudi električno izolacijo.

• Izhodna moč AC

To je končni izhodni del pretvornika.Oddaja izmenični tok, ki ga lahko uporabljajo povezane naprave ali oprema.Izhod je zasnovan tako, da zagotavlja moč v obliki, ki jo lahko sprejmejo naprave AC.

Kako deluje pretvornik moči?

Slika 3. Poenostavljeno načelo delovanja pretvornika moči

Močnostni pretvornik deluje tako, da vzame stalno enosmerno elektriko in jo pretvori v spreminjajočo se električno moč, ki se obnaša kot izmenični tok.Prvič, vhodna energija se elektronsko obdela, tako da je tok mogoče zelo hitro preklapljati naprej in nazaj.To hitro preklapljanje ustvari izmenični vzorec namesto stalnega enosmernega toka, ki ga najdemo pri enosmernem napajanju.Valovna oblika se nato oblikuje in kondicionira, tako da se lahko bolje ujema z obliko izmenične električne energije, ki jo uporabljajo običajne naprave.V mnogih izvedbah se napetost prilagodi tudi med procesom, tako da je izhod primeren za predvideno obremenitev.Rezultat je napajalnik z izmeničnim tokom, ki lahko poganja naprave, orodja ali elektronsko opremo iz baterije ali drugega vira enosmernega toka.Ta pretvorba enosmernega toka v izmenični tok prek hitrega preklopa je temeljni princip delovanja močnostnega pretvornika.

Vrste pretvornikov moči

Pretvornik kvadratnega valovanja

Pravokotni razsmernik je najpreprostejši tip močnostnega pretvornika.Proizvaja osnovno valovno obliko, ki močno preklaplja med pozitivno in negativno napetostjo z malo vmesnega oblikovanja.Ker je izhod zelo nenaden, valovna oblika ni gladka kot običajna električna energija.Zaradi te preproste zasnove je pretvornike pravokotnih valov preprosto zgraditi in so nizko zapleteni.Vendar pa lahko grobi izhod povzroči hrup, toploto ali slabo delovanje številnih električnih naprav.Primerni so predvsem za zelo osnovne uporovne obremenitve in preprosto opremo, ki ne zahteva čiste energije.V sodobnih aplikacijah so pretvorniki kvadratnega vala manj pogosti, ker veliko naprav potrebuje stabilnejšo valovno obliko AC.

Spremenjen sinusni inverter

Spremenjeni sinusni pretvornik je močnostni pretvornik, ki proizvaja stopničasto ali stopničasto obliko izmeničnega toka.Njegov izhod je bolj gladek kot kvadratni val, vendar še vedno ni enak čistemu sinusnemu valu, ki ga oddaja električno omrežje.Ta zasnova se pogosto uporablja, ker ponuja ravnovesje med ceno in osnovno zmogljivostjo.Številne običajne naprave lahko delujejo s spremenjeno močjo sinusnega vala, zlasti preprosta gospodinjska bremena in nekatera majhna elektronika.Kljub temu lahko stopničasta valovna oblika povzroči brenčanje, dodatno toploto ali zmanjšano učinkovitost občutljive opreme in naprav na motorni pogon.Zato se ta tip pretvornika pogosto uporablja za splošne obremenitve in ne za občutljivo elektroniko.Ostaja običajna možnost, kjer je cenovna dostopnost pomembnejša od vrhunske kakovosti valov.

Čisti sinusni pretvornik

Pretvornik s čistim sinusnim valom je pretvornik moči, ki proizvaja gladko valovno obliko izmeničnega toka, ki je zelo blizu standardne električne energije.Njegov izhod je zasnovan tako, da ustreza čisti sinusni električni energiji, ki se uporablja v domovih, pisarnah in številnih komercialnih sistemih.Ker je valovna oblika stabilna in prečiščena, dobro deluje z občutljivo elektroniko, avdio opremo, medicinskimi napravami in napravami z motorji.Ta čistejši rezultat prav tako pomaga zmanjšati električni šum, pregrevanje in težave z zmogljivostjo pri zahtevnih obremenitvah.Pretvorniki s čistim sinusnim valom se običajno izberejo, ko je kakovost električne energije glavna prednostna naloga.Še posebej so uporabni v sistemih, kjer je zanesljivo delovanje pomembnejše od nižjih začetnih stroškov.Zaradi tega se na to vrsto na splošno gleda kot na prednostno možnost za napredne ali občutljive AC aplikacije

Specifikacije pretvornika moči

	Specifikacije
Vhodna napetost	Skupni DC vhod stopnje: 12 V, 24 V ali 48 V DC.
Izhodna napetost	Standardna klimatska naprava izhod: 110 V, 120 V, 220 V ali 230 V AC.
Izhodna frekvenca	Izhod frekvenca: 50 Hz ali 60 Hz.
Nazivna moč	Neprekinjeno izhodna moč običajno 150 W do 5000 W.
Prenapetostna moč	Kratka konična moč približno 1,5× do 2× nazivne moči.
Vrsta valovne oblike	Izhodna valovna oblika: Pravokutni val, spremenjen sinusni val ali čisti sinusni val.
Učinkovitost	Tipično učinkovitost pretvorbe: 85 % do 95 %.
Moč brez obremenitve Poraba	Poraba energije v mirovanju običajno 5 W do 25 W.
Preobremenitev Zaščita	Zaščita aktivira se pri približno 100–120 % nazivne moči.
Kratek stik Zaščita	Izhod se zapre med kratkim stikom.
Nizka napetost Izklop	Pride do zaustavitve blizu 10,5 V, 21 V ali 42 V, odvisno od sistemske napetosti.
Visoka napetost Zaščita	Zaščita aktivira blizu 15 V, 30 V ali 60 V, odvisno od sistemske napetosti.
Izhodna napetost Uredba	Izhodna napetost vzdrževati znotraj ±5 % nazivne vrednosti.
Metoda hlajenja	Hlajenje uporablja toploto ponorov ali ventilatorjev.
Delovanje Temperaturno območje	Tipično območje: −10 °C do 50 °C.

Prednosti in omejitve močnostnih pretvornikov

Prednosti pretvornikov moči

• Pretvori enosmerni tok v uporabno izmenični tok.

• Omogoča baterije za delovanje standardnih gospodinjskih aparatov.

• Podpira prenosne napajalne sisteme.

• Dobro deluje v nastavitvah zunaj omrežja.

• Uporabno v sistemih sončne energije.

• Pomaga pri zagotavljanju rezervne električne energije med izpadi.

• Lahko napaja opremo v vozilih in avtodomih.

• Na voljo v različnih velikostih za različne obremenitve.

Omejitve močnostnih pretvornikov

• Med pretvorbo se izgubi nekaj energije.

• Kakovost izhoda je odvisna od vrste pretvornika.

• Valovne oblike nizke kakovosti lahko vplivajo na občutljive naprave.

• Vsak pretvornik ima fiksno omejitev moči.

• Visoke zagonske obremenitve lahko presežejo majhno zmogljivost pretvornika.

• Pregrevanje lahko zmanjša zmogljivost.

• Čas delovanja baterije je odvisen od shranjene enosmerne moči.

• Večje enote lahko stanejo več in potrebujejo boljše hlajenje.

Uporaba pretvornikov moči

Močnostni pretvorniki se uporabljajo v številnih sistemih, ki potrebujejo izmenični tok iz vira enosmernega toka.Njihova praktična vrednost izhaja iz tega, da omogočajo uporabo shranjene, mobilne ali obnovljive energije za različno opremo.

1. Sistemi sončne energije

V solarnih napravah paneli proizvajajo enosmerno električno energijo, vendar večina naprav in lokalnih napajalnih sistemov uporablja izmenično električno energijo.Pretvornik moči spremeni enosmerni tok, ki ga ustvari sončna energija, v izmenični, tako da ga lahko uporabljajo domovi, zgradbe ali oprema.Zaradi tega je pretvornik ena od osrednjih naprav v mnogih stanovanjskih in izvenomrežnih solarnih napravah.To je še posebej pomembno, kadar mora sončna energija podpirati običajne AC obremenitve.

2. Rezervni sistemi napajanja

Močnostni pretvorniki se pogosto uporabljajo v sistemih za rezervno napajanje, povezanih z baterijami.Ko glavni vir napajanja ni na voljo, pretvornik zagotavlja izhod AC iz shranjene enosmerne energije.To omogoča, da razsvetljava, majhne naprave in druge naprave delujejo med izpadi.Takšni sistemi so običajni v domovih, kabinah in majhnih napravah za napajanje v sili.

3. Vozila, avtodomi in čolni

V mobilnih okoljih je razpoložljiva energija običajno shranjena kot DC v baterijah.Napajalni pretvornik omogoča uporabnikom, da med potovanjem poganjajo polnilnike, orodja, naprave in elektroniko.To je uporabno v avtomobilih, rekreacijskih vozilih, pomorskih sistemih in kampih.Dodaja prilagodljivost z razširitvijo moči baterije na naprave, zasnovane za elektriko iz stenske vtičnice.

4. Prenosne elektrarne

Prenosne elektrarne pogosto vključujejo vgrajen pretvornik za zagotavljanje AC vtičnic.Baterija v notranjosti shranjuje enosmerno energijo, pretvornik pa omogoča, da je ta energija uporabna za prenosnike, luči, majhne naprave in opremo na prostem.Zaradi tega so prenosni sistemi uporabni za potovanja, delo na terenu in pripravljenost na izredne razmere.Njihova priročnost je močno odvisna od izhodne moči pretvornika in kakovosti valovne oblike.

5. Domovi zunaj omrežja in oddaljena mesta

Na oddaljenih območjih brez komunalnih storitev je treba shranjeno enosmerno napajanje iz baterij ali obnovljivih virov pogosto spremeniti v izmenični tok.Pretvornik moči omogoča delovanje običajnih gospodinjskih obremenitev na teh lokacijah.To vključuje razsvetljavo, ventilatorje, male kuhinjske aparate, komunikacijsko opremo in osnovna orodja.V sistemih zunaj omrežja je pretvornik ključna povezava med shranjeno energijo in dnevno porabo električne energije.

6. Mala komercialna in terenska oprema

Močnostni pretvorniki se uporabljajo tudi za servis na terenu, delo na prostem in začasne instalacije.Omogočajo delovanje orodij in naprav, ki se napajajo z izmeničnim tokom, kjer običajno električno napajanje ni na voljo.To je uporabno za vzdrževalne ekipe, oddaljene nadzorne postaje, gradbeno podporo in mobilne delovne ploščadi.V teh primerih pretvornik izboljša dostop do izmeničnega toka v prilagodljivih ali spreminjajočih se okoljih.

Napajalni pretvornik vs. UPS vs. pretvornik

Vidik	Pretvornik moči	UPS	Pretvornik
Glavna funkcija	Pretvori DC na izmenični tok	Zagotavlja varnostno kopijo AC napajanje in zaščita	Spremeni eno električno obliko v drugo
Tipičen vnos	DC iz baterije oz sončni vir	AC omrežje z notranjim baterijo	AC ali DC, odvisno od vrsta
Tipičen izhod	AC napajanje	AC napajanje	AC ali DC izhod
Rezervna baterija	Ponavadi zunanji baterijo	Vgrajena baterija	Običajno št baterijo
Moč Med Izpad	Deluje, če je baterija moč je na voljo	Samodejno zagotavlja rezervno napajanje	Ni namenjen za izpadi
Čas prenosa	Odvisno od inverterska zasnova	Zelo hitro oz skoraj trenutek	Ni primerno
Moč Kondicioniranje	Osnovna napetost nadzor	Vključuje prenapetost in napetostno zaščito	Odvisno od zasnova pretvornika
Prenapetostna zaščita	včasih vključeno	Skupno vgradno funkcija	Ni primarni funkcijo
Izhod valovne oblike	Kvadratno, spremenjeno sinus ali čisti sinus	Ponavadi čisto AC izhod	Ne sme proizvajati AC
Tipična uporaba	Solarni sistemi, vozila, varnostne nastavitve	računalniki, strežniki, omrežne naprave	Napetost ali moč pretvorbena vezja
Shranjena energija Vir	Banka baterij oz DC napajanje	Notranja baterija sistem	Ponavadi nobenega
Izhodna stabilnost	Odvisno od kakovost inverterja	Stabilen izhod za občutljive naprave	Odvisno od stopnja pretvorbe
Skupna vrsta obremenitve	Aparati, orodja, splošne naprave	Občutljivo elektronika	Elektronski vezja
Sistem Kompleksnost	Zmerno	Bolj zapleteno zaradi na baterijo in nadzor	Razlikuje se glede na obliko
Osnovni namen	Naj bo DC uporaben kot AC	Ohranite moč med izpadi	Pretvori napetost ali vrsto moči

Zaključek

Pretvorniki moči igrajo ključno vlogo pri pretvarjanju shranjene ali enosmerne električne energije v uporaben izmenični tok za široko paleto naprav in sistemov.Njihovo delovanje je odvisno od dejavnikov, kot so vrsta valovne oblike, nazivna moč, učinkovitost, notranja zasnova in predvidena uporaba.Z razumevanjem njihovih komponent, delovanja, specifikacij, prednosti, pomanjkljivosti in praktične uporabe postane lažje videti, kako se prilegajo sodobnim energetskim sistemom.Jasna primerjava z UPS enotami in pretvorniki prav tako pomaga opredeliti njihovo edinstveno funkcijo in vrednost.
