XC4VLX100-10FFG1148C FPGA: Funkcije, specifikacije, aplikacije in vodnik za programiranje

Če delate s kompleksnimi digitalnimi dizajni, vam XC4VLX100-10FFG1148C daje moč in prilagodljivost, ki jo potrebujete.Ta FPGA pakira visoko logično zmogljivost, vgrajen pomnilnik in veliko število V/I zatičev, zaradi česar je idealen za zahtevne aplikacije.V tem priročniku boste izvedeli o njegovih funkcijah, zmogljivostih, parametrih časa, aplikacijah, korakih programiranja, prednosti in slabosti, podrobnostih embalaže in ozadju proizvajalca.

Katalog

Kaj je xc4vlx100-10ffg1148c?

The XC4VLX100-10FFG1148C je visokozmogljiva FPGA iz Xilinxa (zdaj AMD), ki pripada družini VirX-4 LX, ki je bila zgrajena na 90 nm bakrenem procesu.Ta naprava je zasnovana za kompleksne digitalne logične izvedbe in je del serije LX, ki poudarja logiko in pomnilniške vire brez serijskih oddajnikov za visoke hitrosti.Opredeljena s svojim paketom FCBGA 1148 kroglic in komercialne temperature predstavlja eno od možnosti z večjo zmogljivostjo znotraj linije LX.

Iščete xc4vlx100-10ffg1148c?Pišite nam, da preverite trenutne zaloge, čas svinca in cene.

XC4VLX100-10FFG1148C Funkcije

• Visoka logična zmogljivost

XC4VLX100-10FFG1148C ponuja 110.592 logičnih celic, kar omogoča izvajanje zapletenih digitalnih modelov na eni sami napravi.Ta velika logična zmogljivost je primerna za funkcije obdelave in nadzora z visoko gostoto.

• Vgrajen in distribuiran pomnilnik

Vključuje približno 4,22 mbitov skupnega pomnilnika, združuje blok RAM in porazdeljenega RAM -a.Ta pomnilniška arhitektura podpira učinkovito shranjevanje, pufranje in obdelavo na čipu brez potrebe po obsežnem zunanjem pomnilniku.

• Obsežni I/O viri

Naprava ponuja 768 uporabniških V/I zatičev, kar omogoča prilagodljivost vmesnika z različnimi zunanjimi komponentami in sistemi.Ti I/OS podpirajo široko paleto standardov s funkcijo SelectiO ™, kar izboljšuje povezljivost na ravni plošče.

• Visokozmogljivo jedro

FPGA deluje pri 1,2 V jedrni napetosti, podpira notranje ure do približno 500 MHz, kar zagotavlja hitro logiko.To zagotavlja zanesljivo delovanje pri zahtevnih aplikacijah za visoke hitrosti.

• Komercialni temperaturni razpon

Naprava z oceno od 0 ° C do +85 ° C je naprava zasnovana za komercialna okolja.Ohranja stabilno delovanje v tipičnih obratovalnih pogojih za industrijske in vgrajene sisteme.

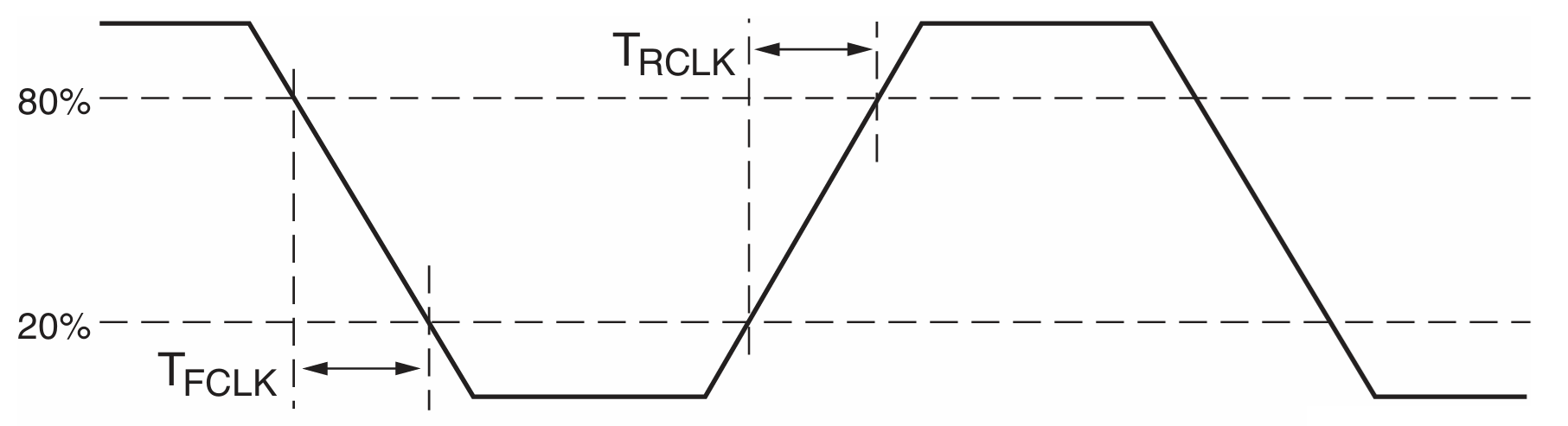

Referenčni parametri ure ure

Diagram prikazuje meritve porasta ure in padca za XC4VLX100-10FFG1148C, s poudarkom na t_Rclk (čas vzpona) in t_Fclk (Čas padca) med 20% in 80% napetostnimi nivoji signala ure.Ponazarja, kako hitro ura prehaja iz nizke do visoke in visoke do nizke, kar je odlično za ohranjanje časovne celovitosti in zanesljivega delovanja FPGA.Natančen nadzor teh robov zagotavlja natančno sinhronizacijo notranje logike in zunanjih vmesnikov.V XC4VLX100-10FFG1148C je za stabilno zmogljivost visoke hitrosti in zmanjšanje popačenja signala pomembno ohranjanje pravilnega vzpona in padcev.

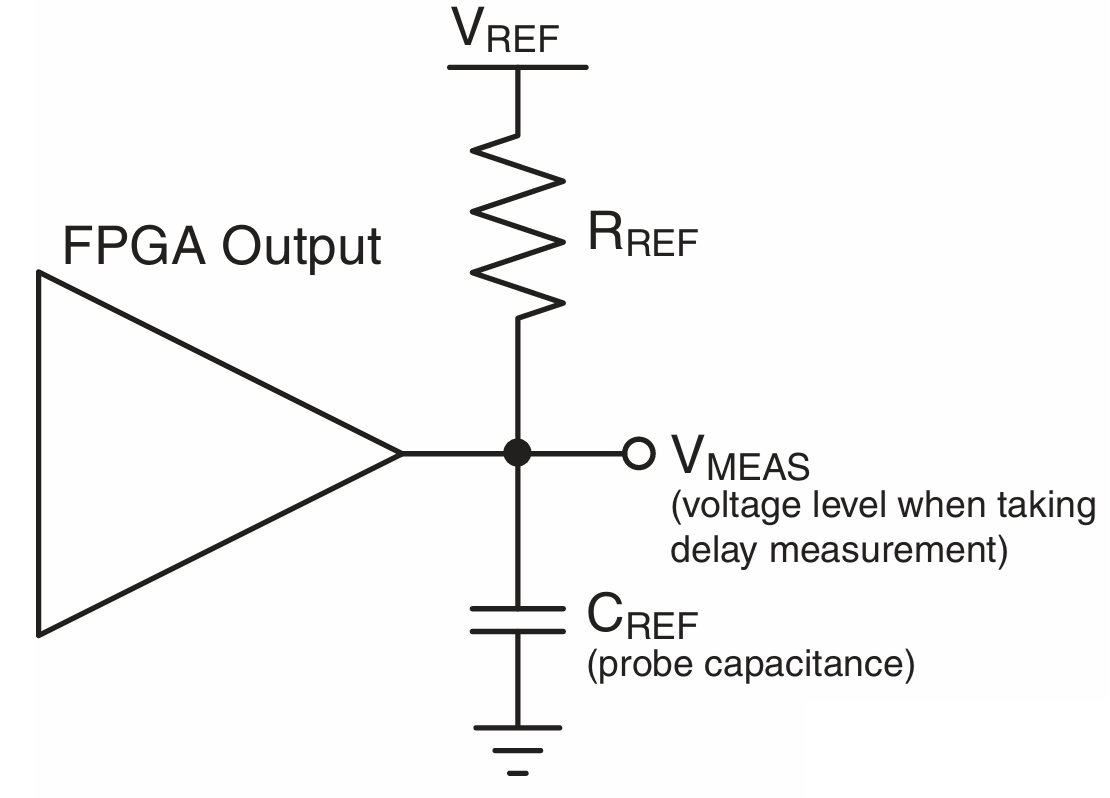

Splošna nastavitev testa

Diagram prikazuje splošno nastavitev testa, ki se uporablja za merjenje izhodnih zamud in značilnosti signala XC4VLX100-10FFG1148C FPGA.Referenčni upor (r_Ref) in kondenzator (c_Ref) so povezani z izhodom FPGA z V_Mero predstavlja stopnjo napetosti, pri kateri se merijo časovne meritve.Ta standardizirana nastavitev zagotavlja dosledno in natančno merjenje zamud signala prehoda v različnih preskusnih okoljih.Za XC4VLX100-10FFG1148C je to pomembno za potrjevanje uspešnosti v/izhodnih hitrosti in zagotavljanje, da naprava ustreza časovnim specifikacijam v resničnih aplikacijah.

XC4VLX100-10FFG1148C Specifikacije

Tip	Parameter
Proizvajalec	AMD/XILINX
Serija	VirX®-4 LX
Embalaža	Pladenj
Status dela	Aktivno
Število laboratorijev/CLB	12288
Število logičnih elementov/celic	110592
Skupni ovnovski koščki	4423680
Število V/I.	768
Napetost - dovod	1,14 V ~ 1,26 V
Vrsta pritrditve	Površinski nosilec
Delovna temperatura	0 ° C ~ 85 ° C (TJ)
Paket / ohišje	1148-BBGA, FCBGA
Paket dobaviteljskih naprav	1148-FCPBGA (35 × 35)
Številka osnovnega izdelka	XC4VLX100

XC4VLX100-10FFG1148C aplikacije

1. Sistemi digitalne obdelave signalov (DSP)

XC4VLX100-10FFG1148C je zahtevno za izvajanje visokozmogljivih algoritmov DSP zahvaljujoč veliki logični zmogljivosti in vgrajenem pomnilniku.Lahko sestavite cevovode za obdelavo po meri, ki pravočasno obravnavajo intenzivne izračune.Zaradi tega je idealen za aplikacije, kot so obdelava slik, radarski sistemi in napredno filtriranje.

2. vgrajeni pospešek sistema

S svojo prilagodljivo arhitekturo se naprava široko uporablja za pospeševanje vgrajenih sistemskih funkcij, kot so ravnanje z protokolom, upravljanje avtobusov in odlaganje strojne opreme.S premikanjem nalog iz programske opreme na tkanino FPGA izboljšuje odzivnost sistema.To omogoča optimizacijo zmogljivosti, hkrati pa ohranja prožnost oblikovanja.

3. komunikacijska in omrežna oprema

Z zmogljivostmi za štetje in obdelavo FPGA so primerne za komunikacijsko infrastrukturo, vključno s stikali, usmerjevalniki in mostovi vmesnikov.Lahko upravlja kompleksne mrežne protokole in tokove podatkov z visoko pasovno širino z nizko zamudo.Zaradi tega je zanesljiva izbira za sisteme omrežja in podatkovnih centrov za hrbtenico.

4. Hitro pridobivanje in obdelava podatkov

XC4VLX100-10FFG1148C se odlikuje v aplikacijah, ki zahtevajo hitro zajemanje in obdelavo podatkov, kot sta instrumentacija in znanstvena oprema.Njegov vgrajeni pomnilnik in logični viri omogočajo hitro medpomniranje in vzporedno manipulacijo s podatki.To zagotavlja učinkovito ravnanje z velikimi količinami podatkov v okoljih.

XC4VLX100-10FFG1148C Podobni deli

Specifikacija	XC4VLX100-10FFG1148C	XC4VLX100-10FFG1148I	XC4VLX100-11FFG1148C	XC4VLX100-10FF1148C	XC4VLX100-10FFG1513C	XC4VLX100-12ffG1148C
Proizvajalec	XILINX (AMD)	XILINX (AMD)	XILINX (AMD)	XILINX (AMD)	XILINX (AMD)	XILINX (AMD)
Družina	Virtik-4 LX	Virtik-4 LX	Virtik-4 LX	Virtik-4 LX	Virtik-4 LX	Virtik-4 LX
Logična zmogljivost	110.592 celic	110.592 celic	110.592 celic	110.592 celic	110.592 celic	110.592 celic
Vrsta paketa	FCBGA	FCBGA	FCBGA	FCBGA	FCBGA	FCBGA
Število kroglic	1148	1148	1148	1148	1513	1148
Hitrost	–10	–10	–11	–10	–10	–12
Temperaturna ocena	Komercialni (c)	Industrial (i)	Komercialni (c)	Komercialni (c)	Komercialni (c)	Komercialni (c)
Jedrna napetost	1,2 v	1,2 v	1,2 v	1,2 v	1,2 v	1,2 v
Območje obratovanja	0 ° C do +85 ° C	–40 ° C do +100 ° C	0 ° C do +85 ° C	0 ° C do +85 ° C	0 ° C do +85 ° C	0 ° C do +85 ° C
Razlika	Osnovni del, standardni PKG	Podpora za industrijsko temp	Višja hitrost	Primanjkuje oznake "G"	Večji paket, več V/I	Najhitrejša ocena hitrosti v seriji

Koraki programiranja XC4VLX100-10FFG1148C

Pred programiranjem XC4VLX100-10FFG1148C morate zagotoviti, da bodo vaše razvojno okolje in konfiguracijske datoteke pravilno nastavljene.Naprava podpira več načinov konfiguracije, zato izbira pravega zgodnjega zagotavlja nemoten in uspešen postopek programiranja.

1. vklopite napravo

Začnite z uporabo napajanja na FPGA z uporabo potrebnih napetostnih tirnic (VCCINT, VCCAUX in VCC_CONFIG).Preden se začne kakršna koli konfiguracija, morate zagotoviti, da te napetosti dosežejo stabilne ravni.Pravilno zaporedje moči je dobro, da se izognemo napakam inicializacije.

2. Izberite način konfiguracije

Nato FPGA vzorči svoje zatiče na načinu na naraščajočem robu init_B, da ugotovi, katero konfiguracijsko metodo za uporabo.Izbirate lahko med JTAG, Slave Serial, Master Serial ali SelectMap, odvisno od vaše nastavitve.Prepričajte se, da so zatiči načina pravilno nastavljeni, saj nadzorujejo, kako se bo nalagal bitstream.

3. Inicializirajte napravo

FPGA počisti svoj konfiguracijski pomnilnik in se med inicializacijo pripravi na nalaganje bitstream.Na tej stopnji se za nastavitev naprave v znano stanje uporabljajo signali, kot so Init_B, GWE in GTS.Preden nadaljujete, morate zagotoviti, da se vsi inicializacijski signali obnašajo, kot je bilo pričakovano.

4. Naložite bitstream

Z izbranim vmesnikom zdaj konfiguracijski bitstream pretočite v FPGA.Na primer, če uporabljate JTAG, se bitstream serijsko preusmeri v konfiguracijski pomnilnik naprave.Za uspešno programiranje je potreben natančen in popoln prenos bitstream.

5. Zaženite postopek konfiguracije

Ko je bitstream v celoti naložen, FPGA izstopi iz načina premika in začne zaporedje zagona.Ukaz JSTART ali enakovredni postopek sproži napravo za dokončanje konfiguracije.FPGA morate dovoliti, da dokonča to stopnjo brez prekinitev.

6. Popolna konfiguracija in vnesite uporabniški način

FPGA samodejno preveri celovitost bitstreama s pomočjo CRC in, če je veljavna, uveljavlja končni signal.Ko se to zgodi, uporabniška logika postane aktivna in naprava deluje glede na vašo zasnovo.Na tej točki je postopek konfiguracije končan, FPGA pa je popolnoma funkcionalen.

7. Izbirno preverjanje

Končno lahko izvedete korak za branje ali preverjanje, da zagotovite uspešno konfiguracijo.To lahko storite prek JTAG ali SelectMap, odvisno od načina, ki ste ga uporabili.Čeprav je neobvezno, je zelo priporočljivo, da sistemi potrdijo pravilno programiranje.

XC4VLX100-10FFG1148C Prednosti in slabosti

Prednosti

• Nižja skupna poraba energije v primerjavi s številnimi 90 nm FPGA.

• Podprto z zrelim in stabilnim oblikovalskim ekosistemom.

• Močno razmerje med uspešnostjo in strogom za svojo generacijo.

• Modularna arhitektura ASMBL izboljša učinkovitost oblikovanja.

• Zanesljiva, preizkušena platforma za dolgo uveljavljene modele.

Slabosti

• Na podlagi zapuščene tehnologije z omejeno prihodnjo podporo.

• Manjka serijske oddajnike visoke hitrosti, ki jih najdemo v novejših družinah.

• Nižja razširljivost in prilagodljivost v primerjavi s sodobnimi FPGA.

• Potencialni izzivi za pridobivanje zaradi starosti izdelka.

• Zahteva skrbno moč in toplotno upravljanje pri visoki uporabi.

XC4VLX100-10FFG1148C Dimenzije embalaže

Parameter	Dimenzije
Vrsta paketa	FFG1148 (Flip-Chip Fine-Tytch BGA)
Žoga	1,00 mm
Velikost telesa paketa (L × W)	35,00 mm × 35,00 mm
Velikost telesa paketa (L × W, palčna)	1,378 v × 1,378 in
Skupna višina paketa (a)	3,40 mm (tipično)
Skupna višina paketa (a, palčna)	0,134 in (tipično)
Toleranca velikosti telesa	± 0,20 mm
Kroglica	34 × 34 (1,00 mm omrežja naklona)
Število kroglic	1.148 kroglic
Premer kroglice (nazivni)	0,60 mm
Debelina substrata (b)	~ 1,00 mm
Višina (A1)	0,40 mm (nominalno)
Velikost toplote / kovine	~ 32 mm kvadrat (tipično zgornjo kovinsko območje)
Vrsta pritrditve	Površinski nosilec

XC4VLX100-10FFG1148C proizvajalec

XC4VLX100-10FFG1148C izdeluje Xilinx, pionir na področju programirljivih logičnih naprav.Leta 2022 je Xilinx postal del Amd (Napredne mikro naprave), ki še okrepi svoj položaj v visokozmogljivih računalniških in prilagodljivih tehnologijah.Ta združitev združuje Xilinxovo strokovno znanje FPGA z AMD-jevim vodstvom obdelave, kar zagotavlja močno dolgoročno podporo in inovacije za izdelke, kot je XC4VLX100-10FFG1148C.

Zaključek

XC4VLX100-10FFG1148C izstopa za veliko število logičnih celic, fleksibilno arhitekturo pomnilnika, široke V/I zmogljivosti in trdne zmogljivosti v svoji generaciji.Podpira visoko hitro uro in zanesljivo celovitost signala, zaradi česar je dobro primerna za zahtevne aplikacije v sistemih DSP, omrežij in vdelanih sistemov.Medtem ko ponuja dokazano stabilnost in zrel ekosistem, odraža zapuščeno tehnologijo z nekaj omejitvami razširljivosti in pridobivanja, zaradi česar je natančno upoštevanje pomembnih za sodobne modele.
