Pojasnjeno XOR GATE: Simbol, tabela resnice, gradbeni načini in aplikacije

Ta vodnik govori o XOR (ekskluzivnih ali) Gates, posebni vrsti logičnih vrat, ki se uporabljajo v digitalnih vezjih.Pojasnjuje, kako XOR vrata delujejo drugače kot preprosta vrata, kot so in ali, in ne.Spoznali boste njihove simbole, tabele resnice in kako jih zgraditi s standardnimi vrati, nand vrat in niti vrat.Vodnik predstavi tudi čip 7486, ki ima v notranjosti štiri vrata XOR.Pokaže, kje se uporabljajo XOR vrata, na primer pri šifriranju, dodajanje številk v računalnikih in preverjanje napak.Pojasnjuje tudi dobre točke, kot so postavljanje vezij manjše in hitrejše, in slabe točke, kot so bolj zapletene in uporabljati več moči.Na koncu boste razumeli, zakaj so XOR Gates tako uporabni v sodobni elektroniki.

Katalog

Kaj so vrata XOR?

Vrata XOR (ekskluzivno ali) so posebna vrsta logičnih vrat, ki se uporabljajo v digitalni elektroniki.Deluje nekoliko drugače od osnovnih vrat, kot so in ali ne, da morda že veste.Medtem ko je ta osnovna vrata enostavno opisati s preprostimi pravili, so vrata XOR nekoliko bolj edinstvena.Glavna ideja XOR vrat je, da daje izhod 1 (ali "resnično") le, kadar je natanko eden od njegovih dveh vhodov 1. Če sta oba vhoda enaka, bodisi 0 ali oba 1, bo izhod 0 (ali "napačen").Na to si lahko omislite tako: XOR Gate preveri, ali so vhodi različni.Če so drugačne, daje 1. Če so enake, daje 0.

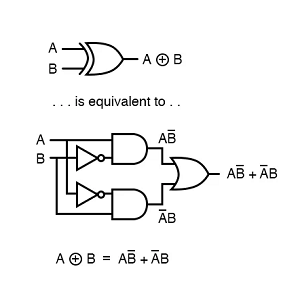

Glede na logično algebro (matematika logičnih vrat) je operacija XOR zapisana kot ab ' + a'b.To pomeni:

• A in ne b

• Ali

• Ne a in b

Ta izraz kaže, da lahko vrat XOR sestavite z osnovnimi deli: dva in vrata, dva ne vrat in eno ali vrata.Vrata XOR pomagajo na pameten način združevati različne vhode.Zapletena vezja je manjša in hitrejša, saj lahko kup osnovnih vrat zamenjate samo z enim XOR vrati.To prihrani prostor in izboljša, kako dobro deluje vezje.

Tabela simbola in resnice

V diagramih vezja so vrata XOR videti skoraj kot vrata ali vrata, vendar imajo v bližini vhodov dodatno ukrivljeno črto.Ta dodatna vrstica kaže, da je "ekskluzivna", kar pomeni, da je izhod velik (1), ko so vhodi različni.Če so vhodi enaki, je izhod nizek (0).Spodnja slika prikazuje logični simbol za vrata 2-vhoda XOR (ekskluzivno ali).Ima dva vhodna terminala, označena z A in B, in en izhodni terminal, z oznako Y. Oblika je podobna vrati ali ima na vhodni strani dodatno ukrivljeno črto, ki predstavlja "izključno" vedenje.Izhod y postane visok (1) samo, če sta vhodi A in B različna.

Slika 2. 2-vhodni simbol XOR vrat

Tabela resnice za 2-vhoda XOR vrata

Ko obstajata dva vhoda (A in B), vrata XOR delujejo takole:

• Če sta oba A in B 0, je izhod y 0.

• Če je A 0 in B 1, je izhod y 1.

• Če je A 1 in B 0, je izhod y 1.

• Če sta oba A in B 1, je izhod y 0.

Boolejski izraz za 2-vhodni XOR:

To pomeni: y je 1, ko je A 1 in B 0, ali kadar je A 0 in B 1.

A	B	Y
0	0	0
0	1	1
1	0	1
1	1	0

Tabela resnice za 3-vhod XOR vrata

Ko so trije vhodi (A, B in C), vrata XOR sledijo preprostemu pravilu.Izhod je 1, ko je med vhodi nenavadno število 1.Na primer:

• Če je en vhod 1 (in drugi je 0), je izhod 1.

• Če so trije vhodi 1, je izhod 1.

• Če sta dva vhoda 1 ali noben 1, je izhod 0.

Boolejski izraz za 3-vhodni XOR:

To je mogoče razširiti kot:

A	B	C	Y
0	0	0	0
0	0	1	1
0	1	0	1
0	1	1	0
1	0	0	1
1	0	1	0
1	1	0	0
1	1	1	1

Primer:

• a = 1, b = 0, c = 0 → En vhod je 1 → izhod y = 1.

• a = 1, b = 1, c = 0 → dva vhoda sta 1 → izhod y = 0.

• a = 1, b = 1, c = 1 → trije vhodi so 1 → izhod y = 1.

Standardna konstrukcija vezja XOR vrat

Standardna vrata XOR so vgrajena z dvema in vrati, dvema, ne vrat in ena ali vrata.Medtem ko ta metoda deluje zanesljivo, poveča število komponent in skupno velikost vezja.Da bi se izognili tej zapletenosti, mnogi raje uporabljajo samo NAND ali niti vrat.Ti so znani kot univerzalna vrata, ker jih je mogoče uporabiti za ustvarjanje katere koli druge vrste logičnih vrat.Uporaba samo NAND ali NOR Gates poenostavlja proizvodnjo in upravljanje zalog z zmanjšanjem različnih potrebnih delov.Poleg tega so vezja, narejena na ta način, pogosto manjša, porabijo manj moči in stanejo manj za proizvodnjo.Obvladovanje XOR Construction z NAND ali Nor Gates je dragocena veščina za oblikovanje učinkovitih in praktičnih elektronskih sistemov.

Diagram prikazuje standardno konstrukcijo vrat XOR z uporabo vrat ali vrat, vrat NAND in vrat in vrat.Vhodi A in B najprej obdelujejo vrata ali vrata in vrata.Izhodi teh dveh vrat se nato dovajajo v vrata in vrat, katerih izhod je končni rezultat, Y. Ta nastavitev zajame vedenje XOR vrat: y je visoka (1) samo, če sta vhodi A in B različna.

Gradnja vrat XOR z nand Vrata

Vrata XOR (ekskluzivno ali) so pomembna logična vrata v digitalni elektroniki, ki oddaja visok signal (1) samo, če sta njegova dva vhoda različna.Zanimiva in praktična vaja je gradnja vrat XOR z uporabo samo vrat NAND.To prikazuje prilagodljivost in moč vrat NAND, ki je znana kot univerzalna vrata, ker ga je mogoče uporabiti za izdelavo katere koli druge vrste logičnih vrat.Če želite ustvariti vrata XOR z uporabo samo vrat NAND, je potrebnih pet vrat NAND.Prvi korak je, da obrnite oba vhoda, A in B. To se naredi tako, da vsak vhod povežete z vrati NAND, kjer sta oba vhoda vrat privezana skupaj.Ko se vhod napaja v obe sponki vrat NAND, izhod postane logičen ne vhod.Kot rezultat, se za proizvodnjo ne A in ne B.

Naslednji korak vključuje kombiniranje izvirnih in obrnjenih signalov za ustvarjanje vmesnih rezultatov.Tretja vrata NAND zavzemajo A in ne B kot njegovi vhodi, medtem ko četrta vrata NAND prevzamejo B in ne A. Ta vrata ustvarjajo signale, ki so visoki le, kadar sta A in B različna, in se usklajujeta z vedenjem, ki se pričakuje od funkcije XOR v vmesni fazi.Končno se izhodi iz obeh vmesnih vrat NAND dovajajo v peta vrata NAND.Ta zadnja vrata izvajajo logično Nand na obeh vmesnih signalih.Zaradi narave signalov, ki so združeni, ta končna operacija NAND uspešno ustvari izhod XOR.Rezultat je visok rezultat, ko se A in B razlikujeta, in nizka proizvodnja, ko sta A in B enaka, ki izpolnjuje tabelo resnice XOR vrat.

Slika 4. Gradnja vrat XOR z vrati Nand

Slika jasno prikazuje to nastavitev.Prikaže pet vrat NAND, povezanih na način, ki zrcali zgornji opis.Dve vrati se uporabljata za pretvorbo vhodov A in B. Še dva vrata združujeta izvirne in obrnjene vhode, da tvorita vmesne signale.Izhodi teh vrat se končno združijo skozi peta vrata NAND, da se ustvari XOR izhod, označen kot Y. Ta konfiguracija ne dosega le funkcije XOR, ampak tudi poudarja prilagodljivost in preprostost, ki jo vrat vrat prinaša na oblikovanje digitalnega vezja.

Gradnja vrat XOR z norčki

Vrata XOR lahko zgradite tudi samo z uporabo niti vrat.Podobno kot metoda, ki uporablja NAND Gates, se tudi ta pristop začne z ustvarjanjem obrnjenih različic izvirnih vhodov.Za izvedbo te inverzije se uporabljata dva niti vrata, po eno za vsak vhod.S tem ima vezje dostop ne le do prvotnih vhodov, ampak tudi do njihovih dopolnil, kar omogoča bolj zapletene kombinacije.Po preusmeritvi vhodov vezje ustvari dva vmesna signala.Eden NOR Gate združuje obrnjen vhod z originalnim vhodom B.Druga NOR vrata združuje originalni vhod A z obrnjenim vhodom B.

Ta dva vmesna rezultata sta pomembna, ker izolirata pogoje, pod katerimi je točno eden od dveh izvirnih vhodov resničen, vedenje XOR vrat.Končno se dva vmesna rezultata dovajata v zadnja in vrat.Ta končna vrata združujejo dva signala in zaključijo funkcijo XOR.Rezultat je izhod, ki je visok (logika 1), kadar je točno en vhod visok in sicer nizek (logika 0).Uporaba samo NOR vrat za ustvarjanje XOR vrat prikazuje prilagodljivost in moč univerzalnih vrat, zaradi česar je zasnova bolj enakomerna, učinkovita in včasih lažja za izdelavo v integriranih vezjih.

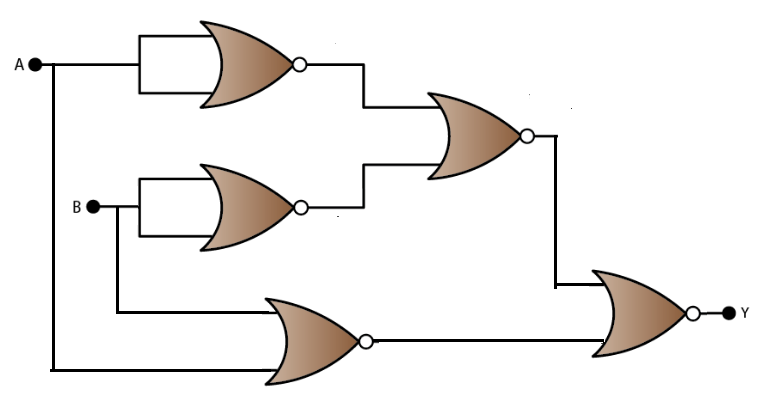

Slika 5. Gradnja vrat XOR z Nor Gates

Diagram ponazarja logično vezje, ki je v celoti zgrajen z Nor Gates za izvajanje operacije XOR.Vhodi z oznako A in B najprej preidejo skozi ločena niti vrata, ki jih obrnejo.Te inverzije (a 'in b') so nato vsak kombinirani z nasprotnim izvirnim vhodom skozi še dva niti vrat.Rezultati teh kombinacij se napajajo v končna NOR vrat, ki proizvajajo izhod Y. Ta struktura skrbno plasti niti operacije, da se ponovi natančno obnašanje vrat XOR.

7486 Quad 2-Input Xor Gate

7486 Quad 2-Input XOR Gate je integrirano vezje, ki vsebuje štiri neodvisna XOR vrat znotraj enega 14-pin dvojnega vgrajenega paketa (DIP).Je del priljubljenih 74-serij TTL (tranzistor-transistor logika), zaradi česar je v digitalni elektroniki.Funkcija XOR (ekskluzivno ali) je pomembna v logičnih sistemih, ker oddaja visok signal samo, če se dva vhoda razlikujeta.To vedenje je koristno v aplikacijah, kot so logična primerjava, ustvarjanje paritete in preverjanje, binarna aritmetika in preprosta vezja odločanja.Poleg standardne različice TTL je na voljo tudi različica CMOS 7486, ki ponuja manjšo porabo energije.Zaradi tega je čip odlična izbira za projekte, ki zahtevajo energetsko učinkovitost, kot so naprave, ki delujejo na bateriji.Zahvaljujoč svoji standardni embalaži in postavitvi Pin je 7486 enostavno vključiti v širok razpon elektronskih sistemov.

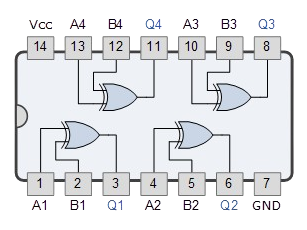

Slika 6. 7486 Quad 2-Input XOR vrata

Notranja struktura 7486 je organizirana v štiri vrata XOR, vsaka z dvema vhodnima zatičma in enim izhodnim zatičem.Inputs A1 and B1 (pins 1 and 2) feed the first gate, whose output Q1 appears on pin 3. Similarly, the second gate receives inputs A2 and B2 (pins 4 and 5) and provides output Q2 on pin 6. The third gate uses A3 and B3 (pins 9 and 10) as inputs, with output Q3 on pin 8, and the fourth gate uses A4 and B4 (pins 12 and 13) with output Q4 on pin 11. Power for theČip se dobavi skozi pin 14 (VCC), Pin 7 pa je povezan z ozemljitvijo (GND).Slika jasno prikazuje te odnose, kar vam pomaga hitro razumeti, kako povezati in uporabljati napravo v njihovih vezjih.

Aplikacije XOR Gates

Šifriranje in varen prenos podatkov

Xor Gates igrajo vlogo na področju kriptografije in varnih komunikacij.V preprostih shemah šifriranja je sporočilo s preprostim besedilom kombinirano s skrivnim ključem, ki uporablja operacijo XOR za izdelavo šifra.Ta šifrant se zdi popolnoma naključen brez poznavanja ključa, kar otežuje dešifriranjem nepooblaščenih strank.Poleg tega, ker je operacija XOR zlahka reverzibilna, uporaba istega ključa za CipherText obnovi izvirno sporočilo, je idealen tako za procese šifriranja kot za dešifriranje.Ta značilnost naredi XOR Gates osnovno, a močno orodje pri razvoju varnih komunikacijskih protokolov.

Digitalne aritmetične operacije

V digitalni aritmetiki so XOR vrata pomembna sestavina za izvajanje osnovnih operacij, kot sta seštevanje in odštevanje.Zlasti v binarnem dodajanju se za izračun vsote dveh bitov uporablja XOR vrata, ne da bi upoštevali prevoz.V bolj zapletenih vezjih, kot so polni dodatki, XOR Gates delujejo skupaj z in ali ali vrat za upravljanje vrednosti vsote in nosilca.Podobno operacije odštevanja v digitalnih vezjih pogosto uporabljajo XOR vrata v kombinaciji z dvema dopolnilnima reprezentacijo.Njihovo predvidljivo vedenje z binarnimi vhodi je pomembno za oblikovanje učinkovitih, hitrih aritmetičnih enot v procesorjih in kalkulatorjih.

Flip-flop in protiutež

XOR vrata so odlična pri ustvarjanju zaporednih logičnih vezij, vključno s flip-flops in pulti.Flip-Flops so gradniki pomnilniških elementov, ki so sposobni shraniti en del podatkov, števci pa se uporabljajo za zaporedje prek določenega števila stanj v digitalnem sistemu.XOR vrata omogočajo preklop operacij, kar pomeni, da lahko spremenijo stanje izhoda, kadar so izpolnjeni določeni vhodni pogoji.To vedenje je pomembno pri oblikovanju flops tipa T in asinhronih števcev, kjer so potrebne dinamične spremembe stanja na podlagi vhodov ure ali kontrolnih signalov.Njihova uporaba zagotavlja, da se tokokrogi natančno in učinkovito odzovejo na spremembe vnosa sčasoma.

Sodobna elektronika in zapleteni sistemi

Poleg osnovnih logičnih funkcij XOR Gates prispevajo k delovanju bolj izpopolnjenih elektronskih sistemov.Uporabljajo se v mehanizmih za odkrivanje napak in popravljanje, kot so generatorji paritete in preverjalci, kjer pomagajo preveriti celovitost podatkov med prenosom.V digitalnih primerjalnikih XOR Gates prepoznava razlike med dvema binarnima številkama z izhodom visokega signala, če se biti ne ujemajo.Poleg tega XOR Gates pomagajo pri tehnikah obdelave signalov in modulacije, kjer je potreben natančen nadzor nad signali.Njihova vsestranska narava je jedro zapletenih digitalnih sistemov, od komunikacijskih naprav do mikroprocesorjev in vgrajenih sistemov.

Prednosti Xor Gates

Učinkovito ravnanje z operacijami neparnih funkcij

XOR Gates so zasnovani tako, da ustvarijo visok izhod, kadar je neparno število njihovih vhodov visoko (resnično) in nizko izhodno, ko je število visokih vhodov enakomerno.Zaradi te lastnosti so izjemno dragoceni v digitalnih modelih, ki zahtevajo odkrivanje neparnih funkcij, kot so preklopna stanja, prepoznavanje razlik med bitom in nadzor nad spremembami stanja v flip-flops in števci.Namesto da bi zgradili zapletena omrežja z več osnovnimi vrati, da bi dosegli enak rezultat, lahko preprosta XOR struktura učinkovito upravlja s takšnimi operacijami, kar močno poenostavi oblikovalsko zapletenost.

Poenostavitev logičnih izrazov

Pri digitalni logični zasnovi je zmanjšanje zapletenosti logičnih izrazov pomemben korak k gradnji učinkovitih vezij.XOR Gates sam po sebi združuje več logičnih operacij (in ali ali ne) v eno samo kompaktno funkcijo.S strateško uporabo XOR Gates lahko zapletene izraze spremenite v veliko enostavnejše oblike, kar zmanjšuje potrebo po obsežnem ožičenju in medsebojnih povezavah.Poenostavitev ne vodi le do lažjega izvajanja integriranih vezij, ampak tudi zmanjšuje možnosti za oblikovalske napake, kar izboljšuje tako zmogljivost kot zanesljivost digitalnih sistemov.

Zmanjšanje števila komponent

Eden od neposrednih rezultatov poenostavitve logike z uporabo XOR Gates je zmanjšanje števila potrebnih komponent.Namesto da bi za izvedbo zapletene operacije uporabili več standardnih vrat, lahko en sam XOR vrata pogosto opravijo isto nalogo.Ta konsolidacija zmanjša skupno število vrat, prihrani dragocen prostor na tiskanih vezjih (PCB) ali integriranih čipih in omogoča ustvarjanje bolj kompaktnih, lahkih naprav.Manj komponent pomeni tudi manj spajk sklepov, medsebojnih povezav in potencialnih točk odpovedi, kar vodi do povečane trajnosti in lažjega vzdrževanja.

Povečana hitrost vezja in manjša poraba energije

Z minimiziranjem števila vrat in medsebojnih povezav lahko vezja, ki vključujejo vrata XOR, dosežejo hitrejše hitrosti obdelave.Vsaka logična vrata uvajajo majhno zamudo (znana kot zamuda širjenja), zato manj vrat med vhodom in izhodom pomeni manjšo skupno zamudo pri obdelavi signalov.Poleg tega, ker je manj aktivnih komponent preklopnih stanj, skupna poraba energije padca vezja.Zaradi tega so XOR Gates idealni za aplikacije, ki so občutljive na moč, kot so mobilna elektronika, nosljive naprave in senzorji interneta stvari (IoT).

Zaznavanje napak in popravljanje

XOR Gates so gradniki v sistemih, namenjenih zagotavljanju natančnosti podatkov.V metodah zaznavanja napak, kot so preverjanja paritete, XOR Gates izračunajo, ali je število v naboru podatkov enakomerno ali neparno.Če se bit paritete med preverjanjem podatkov ne ujema, kaže, da je prišlo do napake.Poleg tega imajo XOR Gates vlogo pri bolj izpopolnjenih kodah za popravljanje napak, kot so kode za kladivo, ki sistemom omogočajo, da ne samo zaznajo, ampak tudi pravilne napake.To je potrebno na področjih, kot so telekomunikacije, shranjevanje podatkov in računalništvo, kjer ima lahko celo manjša korupcija podatkov posledice.

Učinkovito pri primerjavi podatkov

V mnogih digitalnih sistemih, zlasti v procesorjih in pomnilniških vezjih, je pogosto in natančno primerjati dva niza podatkov.XOR Gates naredijo ta postopek zelo učinkovit.Pri primerjavi dveh bitov XOR vrata oddaja visok signal, če se biti razlikujejo in nizek signal, če so enaki.S povezovanjem izhodov več XOR vrat skozi strukturo NOR ali NAND lahko celotne besede (kot so 8-bitni, 16-bitni ali 32-bitni podatki) primerjamo hkrati.Ta sposobnost hitre primerjave je dobra za naloge, kot so validacija pomnilnika predpomnilnika, dekodiranje navodil in varne postopke preverjanja podatkov.

Zanesljivost in varnost

V panogah, kjer varnost in zanesljivost nista pogajanja, kot so vesoljski, avtomobilski, medicinski pripomočki in infrastruktura, so pomembna vrata XOR.Njihova uporaba pri preverjanju napak, preverjanju odpuščanja in spremljanju sistema zagotavlja, da se hitro in natančno odkrijejo okvare ali neskladja.Na primer, v Avionics Systems lahko XOR Gates primerjajo odvečne senzorske izhode za zaznavanje napak.V medicinski opremi zagotavljajo celovitost podatkov med življenjsko kritičnim spremljanjem.Njihova zanesljivost in predvidljivo vedenje pod različnimi pogoji naredijo XOR Gates zaupanja vredna komponenta v sistemih, kjer lahko celo kratka napaka privede do katastrofalnih rezultatov.

Slabosti XOR vrat

Zapletena notranja struktura

XOR (ekskluzivna ali) vrata imajo bolj zapleteno notranjo zasnovo kot osnovna logična vrata, kot so in ali ali ne.Medtem ko je mogoče AN in vrata zgraditi z le nekaj tranzistorji, za izvajanje vrat XOR običajno zahteva kombinacijo več osnovnih vrat, kot so in ali in ne, skupaj sodelujejo.Lahko pa je potrebno večje število tranzistorjev, če je XOR zgrajen neposredno na tranzistorski ravni.Ta kompleksnost ne samo poveča velikost vrat znotraj integriranega vezja, ampak tudi bolj vključujejo postopke zasnove in preverjanja.

Večja poraba energije

Zaradi večjega števila notranjih komponent in prehodov, potrebnih za izvajanje operacije XOR, ta vrata na splošno porabijo večjo moč kot preprostejša vrata.Vsak prehod med logičnimi stanji (od 0 do 1 ali obratno) porabi energijo, in ker imajo XOR vrata notranje več stopenj, imajo več preklopnih dejavnosti.To je lahko problematično pri aplikacijah, ki se nanašajo na baterijo ali energijo, kot so mobilne naprave, medicinski vsadki ali oddaljeni senzorji.Sčasoma lahko kumulativni učinek več XOR vrat, ki delujejo skupaj, vpliva na skupno energetsko učinkovitost naprave ali sistema.

Povečana zamuda signala

V digitalnih vezjih se zamuda s signalom, ki je tehnično znana kot zakasnitev širjenja, nanaša na čas, ki je potreben za spremembo pri vhodu vrat, ki se odraža na njegovem izhodu.Ker so vrata XOR sestavljena iz več plasti notranje logike, vsaka plast doda rahlo zamudo.V primerjavi s preprostejšimi vrati, kot so ali ali ali, XOR Gates, zato traja dlje, da signal prehaja skozi.V vezjih visokih hitrosti se te zamude lahko kopičijo in vodijo do težav, kot so napake v času, nastavitev in kršitve ali celo sistemske zrušitve.Pogosto morate oblikovati dodatne popravke ali optimizacije okoli XOR Gates, da zagotovite zanesljive zmogljivosti pri visoki hitrosti.

Oblikovati kompleksnost z več vhodi

Medtem ko so vrat XOR z dvema vhodom razmeroma pogosta in obvladljiva, oblikovanje XOR funkcij z več kot dvema vhodom uvaja zapletenost.Resnična več-vhodna vrata XOR se obnaša drugače kot preprosto povezovanje več dvojnih XOR vrat v zaporedju;Nastala logika je težje napovedati in upravljati.Na primer, štiri vhod XOR doseže 1, če je neparno število vhodov 1, pravilo, ki lahko postane zmedeno v velikih sistemih.Ustvarjanje takšne funkcionalnosti pogosto zahteva gradnjo drevesa XOR vrat, povečanje števila komponent in medsebojnih povezav.To ne vodi le do večjih področjih fizičnega vezja, ampak tudi zaplete analizo časovne razporeditve, postavitev in usmerjanje med procesom načrtovanja, zaradi česar je bolj zahtevno zagotoviti pravilno in učinkovito delovanje.

Težko odpravljanje napak in vzdrževanje

Odpravljanje težav, ki se močno zanašajo na logiko XOR, so lahko težje kot delo s tokokrogi, sestavljenimi večinoma od preprostejših vrat.Ker je vedenje XOR odvisno od natančne kombinacije vhodov, lahko celo manjša težava, kot sta rahlo zakasnjen signal ali sporadična napaka, povzroči, da se izhod nepredvidljivo spremeni.Poleg tega XOR logika teži k zasenčenju razmerja med vhodi in izhodi;Majhna sprememba enega vhoda lahko prelista izhod, ki med odpravljanjem napak morda ne bo takoj intuitiven.Kot rezultat, morate porabiti več časa za analizo in diagnosticiranje težav, pogosto pa potrebujete specializirana orodja, kot so logični analizatorji ali simulacijska programska oprema, da določite napake.V fazah vzdrževanja lahko ta dodana zapletenost poveča stroške in čas, potrebne za posodobitev, popravilo ali razširitev digitalnih sistemov, ki so močno odvisni od operacij XOR.

Zaključek

XOR vrata so v današnjih elektronskih napravah zelo pomembna.Pomagajo pri delovnih mestih, kot so varna komunikacija, matematiko v računalnikih in preverjajo napake v podatkih.Čeprav so nekoliko bolj zapleteni in uporabljajo več moči kot preprosta vrata, XOR Gates naredijo vezje hitrejše, manjše in bolj zanesljive.Če veste, kako delujejo XOR Gates, kako jih zgraditi in kje jih uporabiti, vam lahko pomaga ustvariti boljše in pametnejše elektronske sisteme.
