Celoten vodnik za RC vezje in časovne konstante

RC vezja so preprosta, a močna električna vezja, ki uporabljajo upor in kondenzator za nadzor nad tem, kako se napetost in tok spreminjata sčasoma.Našli jih boste v vsakodnevni elektroniki, od časovnikov do zvočnih filtrov.Ključna ideja za te vezje je časovna konstanta, ki vam pove, kako hitro kondenzator zaračuna in izpušča.To vpliva na to, kako se vezje odziva na signale, zaradi česar je koristno pri filtriranju, upravljanju moči in še več.Z učenjem, kako izračunati časovno konstanto in izbrati prave komponente, lahko oblikujete vezje, ki delujejo točno po potrebi.Ta vodnik vas bo vodil skozi osnove, od razumevanja vezja do testiranja in učinkovite uporabe.

Katalog

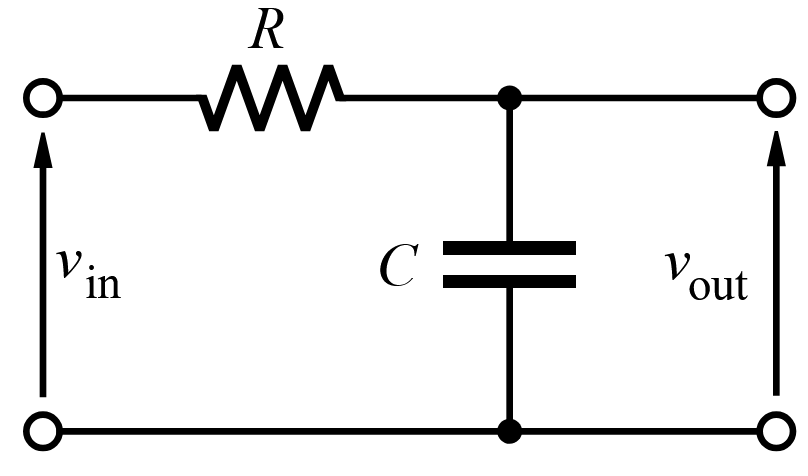

Slika 1. RC vezje

Uvod v RC vezja

Preden skočite v uporabo kalkulatorja RC vezja, je koristno najprej razumeti, kaj je RC vezje in kako deluje.

RC vezje je preprosto električno vezje, ki je sestavljeno iz samo dveh ključnih komponent: upor (R) in kondenzatorja (C).Ta dva elementa delujeta skupaj pri uravnavanju pretoka električnega toka.

Upor omogoča, da tok prehaja, a ga tudi upočasni, kar omejuje hitrost, s katero teče naboj.Medtem kondenzator hrani električno energijo in jo lahko sčasoma sprošča.Te komponente skupaj ustvarijo sistem, kjer kondenzator polni skozi upor in nato počasi izpušča, sčasoma proizvaja spreminjajočo se napetost.

Pomemben koncept v RC vezjih je časovna konstanta, ki jo pogosto predstavlja grška črka τ (tau).Ta vrednost nam pove, kako hitro kondenzator zaračuna ali izpusti.Konkretno, časovna konstanta je čas, ki traja, da kondenzator po nenadni spremembi napetosti ali toka napolni do približno 63,2% njegove polne napetosti.

Zdaj, ko imate jasno predstavo o tem, kaj je RC vezje in kako delujejo njene ključne komponente, pojdimo na raziskovanje kalkulatorja RC vezja in kako ga učinkovito uporabljati.

Kako najti časovno konstanto v RC vezju

Izračun časovne konstante (τ) v RC vezju je preprost postopek, ki zahteva le dve vrednosti: upor (R) in kapacitivnost (C).Ko imate te vrednosti, lahko ugotovite, kako hitro kondenzator zaračuna in izpusti.Sledite spodnjim korakom in poiščite časovno konstanto za katero koli RC vezje.

Prepoznati odpor (r)

Najprej morate določiti upor (R) v vezju.To vrednost najdete v diagramu vezja ali jo izmerite z večmetrom, če delate s fizičnim vezjem.Vrednost upora mora biti v ohmih (ω).

Če je vrednost podana v kilo-OHMS (KΩ) ali Mega-OHMS (MΩ), jo boste morda morali pretvoriti v Ohms:

• 1 kΩ = 1000 Ω

• 1 MΩ = 1.000.000 Ω

Prepoznati kapacitivnost (c)

Nato poiščite kapacitivnost (c) kondenzatorja.Ta vrednost je običajno označena na kondenzatorju ali prikazana v diagramu vezja.Če ga morate izmeriti, uporabite merilnik kapacitivnosti.

Kapacitivnost se meri v Faradah (F), vendar je večina kondenzatorjev označena v mikrofaradah (µF), nanofaradah (NF) ali pikofaradah (PF).Po potrebi pretvorite vrednost v Farads:

• 1 µF = 1 × 10⁻⁶ f

• 1 nf = 1 × 10⁻⁹ f

• 1 pf = 1 × 10⁻¹² f

Uporabite časovno konstantno formulo

Ko imate obe vrednosti, uporabite formulo za izračun časovne konstante:

τ = r × c

Kje:

• τ je časovna konstanta (v sekundah)

• R je odpornost (v ohmih)

• C je kapacitivnost (v faradah)

Preprosto pomnožite vrednosti upora in kapacitivnosti skupaj, da dobite časovno konstanto.

Razumeti pomen rezultata

Časovna konstanta τ pove, kako hitro kondenzator polni in izpušča kot odgovor na spremembo napetosti.Konkretno:

• Po eni časovni konstanti (τ) kondenzator polni približno 63,2% njegove polne napetosti, če je priključen na vir napajanja.

• Po petih časovnih konstantah (5τ) se kondenzator šteje za popolnoma napolnjen (nad 99%) ali v celoti odpuščen, če je odklon.

Ta vrednost vam pomaga ugotoviti, kako hitro RC vezje reagira na spremembe napetosti, kar je uporabno za oblikovanje filtrov, časovnih vezij in drugih aplikacij.

Oblikovanje in testiranje RC vezja

Zdaj, ko razumete, kako izračunati časovno konstanto RC vezja, je naslednji korak oblikovanje in testiranje vezja, ki ustreza vašim potrebam.Izbira pravega upora in vrednosti kondenzatorja je pomembna za zagotovitev, da se vezje obnaša po pričakovanjih.

Pri oblikovanju RC vezja morate upoštevati dejavnike, kot so časovna konstanta (τ), zahteve za napetost in frekvenčni odziv.Ti vidiki določajo, kako bo vezje delovalo in se odzivalo na električne signale.Sledite spodnjim korakom, da učinkovito oblikujete in analizirate svoje RC vezje.

Določite zahteve vezja

Preden izberete komponente, začnite z identifikacijo namen vezja.Razmislite, ali bo uporabljen za filtriranje signalov, časovnih aplikacij ali drugo funkcijo.Pomembno je tudi določiti potrebno raven napetosti in toka ter vse omejitve časovne omejitve, ki lahko vplivajo na izbiro komponent.Jasno opredelitev teh zahtev pomaga pri izbiri pravega upora in kondenzatorskih vrednosti.

Izberite vrednosti upora in kondenzatorja

Ko razumete namen vezja, izberite ustrezne vrednosti upora (R) in kondenzatorja (C).Časovna konstanta (τ) je ključni dejavnik te odločitve in se izračuna po formuli:

τ = r × c

Če je potreben hiter odzivni čas, uporabite manjši upor ali kondenzator.Če je potreben počasnejši odzivni čas, je treba izbrati večji upor ali kondenzator.Izbrane vrednosti morajo biti tudi združljive z napetostnimi in trenutnimi zahtevami vezja, da se zagotovi varno in zanesljivo delovanje.

Simulirajte in zgradite vezje

Pred sestavljanjem vezja je koristno simulirati njegovo vedenje s programsko opremo za oblikovanje vezja, kot so LTSPICE, MultiSim ali Proteus.Simulacija vam omogoča, da vizualizirate, kako bo vezje delovalo, ne da bi ga bilo treba fizično zgraditi.

Ko so rezultati simulacije videti obetavni, je naslednji korak sestaviti prototip na plošči.To omogoča testiranje v resničnem svetu, kar olajša prepoznavanje morebitnih težav pred dokončanjem zasnove.

Preizkusite in analizirajte zmogljivost vezja

Po izdelavi vezja testiranje pod različnimi pogoji zagotavlja pravilno delovanje.Eden od načinov za analizo uspešnosti je s časovno konstantno analizo, kjer opazimo polnjenje in odvajanje kondenzatorja, da ugotovimo, ali se uskladi z izračuni.

Za vezja, ki se uporabljajo pri obdelavi signala, je analiza frekvenčnega odziva koristna pri določanju, kako se vezje obnaša na različnih frekvencah in prepoznava njegovo frekvenco.Če je vezje del časovne uporabe, lahko prehodno analizo uporabimo za preučevanje, kako se odziva na nenadne spremembe napetosti.

Izračun naboja na kondenzatorju in časovni konstanti

Razumevanje, kako je naboj shranjen na kondenzatorju in kako časovna konstanta vpliva na vedenje vezja, je pomembno pri delu z vezji RC.Ti izračuni vam pomagajo ugotoviti, kako se kondenzator odziva na spremembe napetosti in kako hitro zaračuna ali izpusti.Sledite spodnjim korakom, da izračunate tako naboj kot časovno konstanto.

Kako izračunati naboj na kondenzatorju

Kondenzator shrani električni naboj, ko je priključen na napetostni vir.Količina naboja, ki ga ima, je odvisna od dveh dejavnikov: kapacitivnosti kondenzatorja in napetosti, ki se uporablja čez njo.To razmerje je dano s formulo:

Q = C × V

Kje:

• Q je naboj, shranjen v kondenzatorju (v Coulombs, C).

• C je kapacitivnost (v Faradah, F).

• V je napetost čez kondenzator (v voltih, V).

Ta enačba vam pove, da se naboj, shranjen na kondenzatorju, poveča, če se poveča kapacitivnost ali napetost.Večji kondenzator lahko shrani več naboja pri isti napetosti, medtem ko višja napetost povzroči večji naboj za isto kapacitivnost.

Na primer, če imate kondenzator s kapacitivnostjo 10 µF (10 × 10⁻⁶ F) in nanesete 5V čez njo, bi bil naboj, shranjen na kondenzatorju,:

Q = (10 × 10⁻⁶ f) × (5 V) = 50 × 10⁻⁶ C (ali 50 µc)

To pomeni, da ima kondenzator 50 mikrokulomov (µc) naboja pri 5V.

Kako izračunati časovno konstanto (τ)

Časovna konstanta RC vezja določa, kako hitro kondenzator polni ali izpusti, če je povezan ali odklopljen iz vira napajanja.Izračuna se po formuli:

τ = r × c

Kje:

• τ je časovna konstanta (v sekundah, s).

• R je upor v vezju (v ohmi, ω).

• C je kapacitivnost (v Faradah, F).

Časovna konstanta vam pove, koliko časa traja, da kondenzator napolni na približno 63,2% njegove polne napetosti, ko se napaja.Podobno, ko se vir napajanja odstrani, traja enako čas, da se kondenzator odvaja na 36,8% njegove začetne napetosti.

Če imate na primer upor 1 kΩ (1000 Ω) in 10 µF kondenzatorja (10 × 10⁻⁶ F), bi bila časovna konstanta:

τ = (1000 Ω) × (10 × 10⁻⁶ f) = 0,01 s (ali 10 ms)

To pomeni, da bo kondenzator v 10 milisekundah (MS) dosegel 63,2% svoje ravni naboja ali praznjenja.

Razumevanje vloge časovne konstante

Časovna konstanta je pomemben dejavnik v vezjih RC, saj določa, kako hitro kondenzator doseže stabilno napetost.Majhna časovna konstanta pomeni, da kondenzator hitro napolni ali izpušča, medtem ko večja časovna konstanta povzroči počasnejši odziv.

Po eni časovni konstanti (τ) kondenzator doseže 63,2% svoje končne napetosti.

Po dveh časovnih konstantah (2τ) doseže 86,5% svoje končne napetosti.

Po petih časovnih konstantah (5τ) se kondenzator šteje za popolnoma napolnjen (nad 99%) ali v celoti odpuščen.

S prilagoditvijo vrednosti upora in kondenzatorja lahko nadzirate, kako hitro se vezje RC odzove na spremembe napetosti.To je koristno za oblikovanje časovnih vezij, filtrov in aplikacij za oblikovanje impulzov.

Časovna konstantna metoda odprtega kroga

Pri ukvarjanju z vezji, ki imajo več uporov in kondenzatorjev, se lahko iskanje skupne časovne konstante zaplete.Časovna konstantna konstantna vezja (OCTC) to olajša tako, da na vsak kondenzator pogledamo ločeno in obravnava vse ostale, kot da jih ni.Ta metoda je uporabna za oceno, kako se vezje RC obnaša sčasoma, zlasti pri obdelavi signalov in analizi frekvenčnega odziva.

Prepoznavanje vsakega kondenzatorja

Za začetek se naenkrat osredotočite na en kondenzator.Če ima vezje več kondenzatorjev, med analizo ignorirajte vse razen enega.Vsak kondenzator vpliva na vezje drugače, zato je razčlenitev problema, kot je ta, bolj obvladljiv.

Obdelava drugih kondenzatorjev kot odprtih vezij

Ko izberete kondenzator, je naslednji korak, da odprete vse ostale.To pomeni, da jih začasno odstranite iz vezja, da ne vplivajo na upor, ki ga vidi kondenzator, ki ga analizirate.Ta korak znatno poenostavi vezje, kar olajša določitev časovne konstante za vsak kondenzator.

Iskanje upora, ki ga vidi kondenzator

Z le enim kondenzatorjem, ki je ostal v vezju, zdaj izračunate enakovredni upor (R_EQ), ki ga ta kondenzator "vidi".To se naredi z analizo uporov v vezju in določitvijo njihovega kombiniranega učinka na kondenzator.Glede na zasnovo vezja boste morda morali razmisliti o kombinacijah serij in vzporednih uporov, da boste našli pravilno vrednost upora.

Izračun časovne konstante za vsak kondenzator

Ko imate upor za izbrani kondenzator, izračunate njegovo časovno konstanto s formulo:

Tu je τiτi časovna konstanta za kondenzator, reqreq je upor, ki ga vidi kondenzator, cici pa vrednost kapacitivnosti.Ta izračun daje približek, kako hitro se kondenzator napolni ali odvaja v danih pogojih vezja.

Povzetek konstant časa

Po izračunu časovne konstante za vsak kondenzator posamično je končni korak, da jih povzamemo.Skupna časovna konstanta za vezje je podana z:

To pomeni, da preprosto seštejete vse posamezne časovne konstante iz analize vsakega kondenzatorja.Rezultat vam daje oceno prevladujoče časovne konstante vezja, kar pomaga pri razumevanju, kako se bo vezje obnašalo kot odgovor na spremembe napetosti ali frekvence.

Zakaj uporabljati to metodo?

Časovna konstantna metoda odprtega kroga je hiter način za oceno, kako se vezje RC obnaša, ne da bi potrebovali zapletene izračune.Posebej je koristno pri oblikovanju vezij, kjer morate nadzorovati čas signala, na primer v ojačevalnikih, filtrih in drugih elektronskih aplikacijah.Z razbijanjem vezja navzdol na enostavnejše dele lahko dobite dobro predstavo o tem, kako se bo vezje odzvalo brez reševanja zapletenih diferencialnih enačb.

Razumevanje časovnih konstant v različnih vezjih

Časovne konstante so pomembne v električnih vezjih, saj pomagajo ugotoviti, kako hitro se vezje odzove na spremembe napetosti ali toka.Medtem ko se običajno razpravlja o RC vezjih, časovne konstante veljajo tudi za vezja RL in RLC, pri čemer ima vsaka svojo edinstveno formulo.Razumevanje teh razlik vam omogoča, da napovedujete vezje in oblikovalska vezja za posebne aplikacije.

Prepoznavanje vrste vezja

Preden izračunate časovno konstanto, morate določiti, s kakšnim vezjem delate.Najpogostejše vrste vključujejo:

• RC vezja - vsebujejo upor (R) in kondenzator (C).Časovna konstanta določa, kako hitro kondenzator polni ali izpusti.

• RL vezja - sestavljena iz upora (R) in induktorja (L).Časovna konstanta opisuje, koliko časa traja tok za stabilizacijo.

• RLC vezja - vključujejo upor (R), induktor (L) in kondenzator (C).Ta vezja so bolj zapletena in vključujejo nihanja in dušenje.

Ko prepoznate vrsto vezja, lahko za izračun časovne konstante uporabite pravilno formulo.

Zbiranje vrednosti komponent

Če želite izračunati časovno konstanto, morate vedeti vrednosti komponent vezja.Odvisno od vrste vezja boste potrebovali:

• RC vezja - upor (r) v ohmi (ω) in kapacitivnost (c) v faradah (f).

• RL vezja - upor (r) v Ohmi (ω) in induktivnost (l) v Henriesu (H).

• RLC vezja - upor (R), kapacitivnost (C) in induktivnost (L), ki se uporabljajo v bolj zapletenih formulah.

Te vrednosti lahko najdemo v diagramih vezja ali merimo z ustreznimi orodji, kot je večmeter ali merilnik kapacitivnosti.

Uporaba pravilne formule časovne konstante

Ko imate potrebne vrednosti, za izračun časovne konstante uporabite ustrezno formulo:

• Za RC vezja:

τ = r × c

Časovna konstanta predstavlja, koliko časa traja, da se kondenzator napolni na približno 63,2% njegove polne napetosti ali odvaja na 36,8% začetne napetosti.

• Za RL vezja:

τ = l / r

Ta časovna konstanta opisuje, kako hitro se tok v induktorju kopiči ali zmanjšuje kot odgovor na spremembo napetosti.

• Za RLC vezja:

Časovna konstanta je odvisna od tega, ali je vezje premajhno, kritično dušeno ali pretirano.V mnogih primerih je treba v analizi upoštevati faktor dušenja (ζ) in naravno frekvenco (ω₀).

Razumevanje pomena časovne konstante

Časovna konstanta pomaga napovedati, kako hitro vezje po nenadni spremembi doseže stabilno stanje.V praktičnih aplikacijah:

• Majhna časovna konstanta pomeni, da se vezje hitro odzove, zaradi česar je uporabna za hitre preklopne aplikacije.

• Velika časovna konstanta povzroči počasnejši odziv, ki je lahko uporaben pri glajenju nihanj napetosti ali filtriranju signalov.

Na primer, v filtru z nizkim prehodom RC časovna konstanta določa frekvenco preseka, kar vpliva na obdelavo signalov različnih frekvenc.V RL vezju časovna konstanta vpliva na to, kako hitro lahko induktor nabere ali sprosti energijo, kar je pomembno pri električni elektroniki in transformatorjih.

Frekvenčni odziv RC vezja

RC vezja oblikujejo signale tako, da nekatere frekvence prehajajo, medtem ko zmanjšujejo druge.Zaradi tega so koristni pri filtriranju, kjer morate nadzorovati, kateri deli signala ostanejo in kateri oslabijo.Kako se vezje RC obnaša z različnimi frekvencami, se imenuje njegov frekvenčni odziv, kar ima veliko vlogo v avdio sistemih, komunikacijskih vezjih in obdelavi signalov.

RC filter z nizkim prehodom omogoča, da se nizkofrekvenčni signali preživljajo, hkrati pa oslabijo višje frekvence.Točka, ko filter začne znatno zmanjšati signal, se imenuje frekvenca odseka.To se zgodi, ko amplituda izhodnega signala pade na približno 70,7% vhodnega signala.To frekvenco preseka lahko izračunate s formulo:

Tu je r odpornost v ohmih, C pa kapacitivnost v Faradah.Večji kot je upor ali kondenzator, nižja je frekvenca preseka, kar pomeni, da bo vezje omogočilo prehod celo nižje frekvence, medtem ko blokira višje.

Po drugi strani pa visoko prehodni RC filter deluje nasprotno.Omogoča, da se visokofrekvenčni signali prenašajo, hkrati pa zmanjšujejo moč nižje frekvenčnih signalov.Frekvenca preseka za visoko prehodni filter najdemo z isto formulo kot v ohišju z nizkim prehodom.

Poznavanje, kako RC vezje reagira na različne frekvence, je pomembno pri oblikovanju elektronskih sistemov, ki potrebujejo natančen nadzor nad signali.Ne glede na to, ali delate na zvočnem izenačevanju, komunikacijskem sistemu ali kateri koli aplikaciji, pri kateri signali potrebujejo oblikovanje, razumevanje frekvenčnega odziva vam pomaga natančno vedenje, ki ga potrebujete.

Zaključek

Razumevanje RC vezja in njihovih časovnih konstant vam pomaga napovedati, kako se odzivajo na spremembe napetosti.Z izračunom upornosti, kapacitivnosti in časovnih konstant lahko oblikujete vezja, ki polnijo in izpraznijo s pravo hitrostjo za vaše potrebe.Ne glede na to, ali gradite preprosto časovno vezje ali filter, če poznate te osnove, olajša ustvarjanje vezij, ki delujejo po pričakovanjih.S pravim pristopom lahko oblikujete, preizkusite in prilagodite svoje vezje, da dosežete najboljše zmogljivosti.
