ADC0809 v primerjavi z ADC0832: Ključne razlike v 8-bitnih pretvornikih oglasov

Katalog

Pregled ADC0809

ADC0809 je 8-kanalni, 8-bitni zaporedni približek A/D analogno-digitalni pretvornik z uporabo tehnologije CMOS.V notranjosti integrira 8-kanalni multiplekser, ki lahko zaskoči dekodiran signal v skladu z naslovom in izbere samo enega od 8 analognih vhodnih signalov za pretvorbo A/D.ADC0809 je primeren predvsem za priložnosti, ki ne potrebujejo visoke natančnosti in hitrosti vzorčenja, kot so splošna industrijska kontrolna polja.Za doseganje pretvorbe in prenosa podatkov je lahko neposredno povezan z mikrokontrolerjem.

Značilnosti ADC0809

Ima naslednje značilnosti:

• Tipična hitrost pretvorbe 100US

• Unipolarni, razpon 0-5V

• zaporedni približek 8-bitni čip za pretvorbo A/D

• Na čipu je tridržavni izhodni pufer, ki ga je mogoče neposredno povezati z vodilom CPU.

• Na čipu je 8 analognih stikal, ki lahko hkrati povežejo 8 analognih količin.

• Ima visoko razmerje med cenami in je primeren za priložnosti z nizkimi zahtevami glede natančnosti in hitrosti vzorčenja ali na splošnih industrijskih kontrolnih poljih.

Pin Opis ADC0809

• D0 ～ D7: 8-bitni digitalni izhodni pin

• In0 ～ In7: 8 analognih vhodnih zatičev

• VCC: +5V delovno napajalnik

• GND: Ground

• VREF (+): pozitiven terminal referenčne napetosti

• VREF (-): negativni terminal referenčne napetosti

• Start: A/D pretvorbo vhodnega signala vhodnega signala

• ALE: Zaklep naslova omogoči vhodni terminal signala

• EOC: Konec izhodnega pin pretvorbe

• OE: Izhod Omogoči kontrolni terminal

• CLK: signal ure pretvorbe, približno 500kHz

• ADDA, ADDB, ADDC: Vhodne vrstice naslova

Kako uporabljati ADC0809

Sledi, kako uporabiti ADC0809.

Nastavite vhod analognega kanala

Izbrati moramo skozi tri zatiče Adda, AddB in Addc.Ti trije zatiči skupaj tvorijo vhodna vrata signala za izbiro analognega kanala.Status teh zatičev določa, kateri analogni signal bo ADC0809 izbral za nadaljnjo pretvorbo A/D.

Zaženite pretvorbo A/D

Izbrati moramo prek treh zatičev Adda, AddB in ADDC.Ti trije zatiči skupaj tvorijo vhodna vrata signala za izbiro analognega kanala.Status teh zatičev določa, kateri analogni signal bo ADC0809 izbral za nadaljnjo pretvorbo A/D.

Ugotovite, ali je pretvorba A/D končana

Po začetku pretvorbe se EOC (konec pretvorbenega signala) samodejno pretvori iz visoke ravni v nizko raven.Med pretvorbo A/D ostane EOC nizek.Po zaključku pretvorbe se bo EOC samodejno spremenil z nizke v visoko.Zato lahko presodimo, ali je pretvorba A/D dokončana z presojo vrednosti EOC.

Izdaja pretvorjene podatke

Ko je OE visoka, bo ADC0809 omogočil izhod podatkov, ki jih pretvori A/D.Trenutno se pretvorjeni digitalni signal prenaša na izhodna vrata ADC0809 za branje ali uporabo zunanjih naprav.

Funkcija in uporaba ADC0809

Glavna funkcija ADC0809 je pretvorba analognih vhodnih signalov v digitalne izhodne signale, ki imajo značilnosti visoke natančnosti, hitre pretvorbe in enostavnosti uporabe.Lahko se široko uporablja na številnih področjih, kot so medicinska oprema, spremljanje električne energije, vojaška oprema, komunikacijska elektronika, vesoljska in industrijska avtomatizacija.Naslednje navaja nekaj značilnih scenarijev aplikacije:

Medicinska oprema

ADC0809 se lahko v medicinskih pripomočkih uporablja za spremljanje in obdelavo fizioloških parametrov (na primer krvni tlak, srčni utrip itd.), Da bi izpolnili zahteve glede natančnosti in stabilnosti medicinske opreme.Na primer, v digitalnih sfigmomanometrih, elektrokardiografih in drugi opremi lahko ADC0809 zbirajo in predelajo fiziološke parametre ter jih pretvorijo v digitalne signale za analizo in prikaz ter s tem dosežejo učinkovito spremljanje in diagnozo stanja bolnikov.

Komunikacijska elektronika

ADC0809 se lahko uporabi za uresničitev digitalne pretvorbe in obdelave analognih signalov, da se izpolnjuje z zahtevami komunikacijske elektronske opreme za kakovost signala in hitrost prenosa.Na primer, v zvočnih procesorjih, modemih, glasovnih kodekih in drugi opremi lahko ADC0809 zbirajo in predelajo analogne signale in jih pretvorijo v digitalne signale za prenos in obdelavo, s čimer doseže učinkovito obdelavo in prenos komunikacijskih signalov.

Spremljanje moči

ADC0809 se lahko uporablja za spremljanje parametrov, kot so kakovost energije, obremenitev omrežja in stabilnost napetosti za doseganje spremljanja v realnem času in upravljanje obratovalnega stanja elektroenergetskega sistema.Na primer, v instrumentih za spremljanje električne energije, pametnih števcev in druge opreme lahko ADC0809 zbira in obdeluje parametre vezja ter jih pretvori v digitalne signale za prenos in shranjevanje, s čimer doseže učinkovito spremljanje in upravljanje elektroenergetskega sistema.

Nadzor industrijske avtomatizacije

ADC0809 se lahko uporablja za spremljanje različnih industrijskih parametrov, kot so napetost, tlak, temperatura, pretok itd. Za doseganje spremljanja in nadzora proizvodnega procesa.Na primer, v frekvenčnih pretvornikih, merilnikih ravni tekočine, detektorjev plina in druge opreme lahko ADC0809 zbirajo in predelajo analogne podatke ter jih pretvorijo v digitalne signale za analizo in povratne informacije, s čimer dosežemo učinkovit nadzor proizvodnega procesa.

Notranja struktura in delovni proces ADC0809

ADC0809 je CMOS monolitni zaporedni približek A/D pretvornik.Sestavljen je iz 8 analognih stikal, zaporednih približnih registrov, primerjalnikov, 8-bitnih pretvornikov dreves A/D, zaklepanja naslovov in dekoderjev ter logičnega nadzora in časovnega vezja.

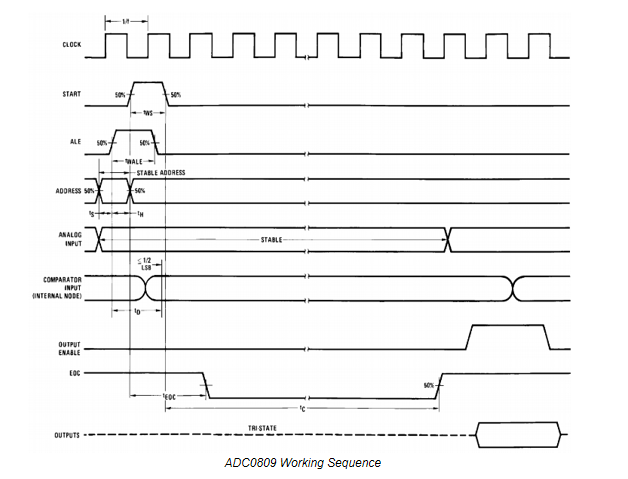

Najprej morate vnesti 3-bitni naslov in nastaviti ALE na 1, da shranite ta naslov v zaklepnem zaklepnem naslovu.Ta naslov se nato prenese skozi dekoder, ki izbere enega od osmih analognih vhodov in ga napaja v primerjalnik.Ko pride naraščajoči rob začetnega signala, se bo ponastavil zaporedni približni register.Nato bo padajoči rob začetnega signala začel postopek pretvorbe A/D.Ko se zažene pretvorba A/D, bo izhodni signal EOC nizko, da bi kazal, da je pretvorba v teku.Ko je konverzija A/D končana, se izhodni signal EOC spremeni na visoko raven, kar kaže na to, da se je pretvorba A/D končala in podatki o rezultatih so bili shranjeni v zapahu.Signal EOC se lahko uporabi kot zahteva prekinitve za obveščanje zunanjih naprav (na primer mikrokontrolerjev), da je pretvorba končana.Ko je vhod OE (izhod Omogoči) visok, se odprejo izhodna tri-državna vrata, tako da se lahko digitalna količina rezultata pretvorbe oddaja v podatkovni vodilo.Podatke, pridobljene po pretvorbi A/D, je treba pravočasno posredovati mikrokontrolerju za obdelavo, da se zagotovi realni čas in natančnost podatkov.Ključna težava pri prenosu podatkov je, kako potrditi dokončanje pretvorbe A/D, ker je mogoče prenos izvesti šele po zaključku potrditve.Obstajajo trije načini za to.

Metoda prenosa časa

Za A/D pretvornike je čas pretvorbe znana in fiksna specifikacija.Kot primer jemljete ADC0809, njegov čas pretvorbe je 128 μs.V sistemu mikrokontrolerjev 6MHz MCS-51 je to enakovredno 64 strojni cikli.Na podlagi teh informacij lahko oblikujemo podprogrami za zamudo, ki se imenuje takoj po začetku pretvorbe A/D.Čas izvajanja podprograma za zamudo mora zagotoviti, da se konča, ko je pretvorba končana, nato pa lahko pride do prenosa podatkov.

Metoda poizvedbe

A/D pretvorbeni čipi imajo običajno signal stanja, ki kaže na zaključek pretvorbe.Kot primer jemljete ADC0809, je ta signal terminal EOC.Zato lahko uporabimo metodo poizvedbe, da potrdimo, ali je bila konverzija A/D dokončana z odkrivanjem stanja EOC in nato po potrditvi nadaljujeta s prenosom podatkov.

Način prekinitve

Uporabljamo signal statusa (EOC), ki kaže na dokončanje pretvorbe kot signal zahteve za prekinitev za prenos podatkov na prekinitev.

Kako poraba energije ADC0809 vpliva na njegovo delovanje?

Vpliva porabe energije ADC0809 na njegovo uspešnost ni mogoče prezreti, kar se odraža v naslednjih ključnih vidikih:

Generacija toplote: poraba energije je neposredno povezana s toploto, ki jo ustvarja naprava.Ko se poraba energije povečuje, bo ADCO809 med delovanjem ustvaril več toplote.Če toplote ni mogoče učinkovito razpustiti, lahko povzroči dvig notranje temperature naprave, kar vpliva na njegovo stabilnost in zanesljivost.Prekomerna temperatura lahko povzroči poškodbe ali razgradnjo zmogljivosti komponent vezja, kar vpliva na natančnost pretvorbe in hitrost ADC0809.

Upravljanje moči: Raven porabe energije bo vplivala tudi na zasnovo sistema upravljanja električne energije.ADCO809 z nizko močjo omogoča uporabo manjših napajalnikov in zmanjšuje izgube energije med pretvorbo električne energije.To je zelo pomembno za izboljšanje učinkovitosti in zanesljivosti celotnega sistema.

Učinkovitost porabe energije: Raven porabe energije neposredno vpliva na učinkovitost porabe energije naprave.Naprave z nizko močjo prihranijo energijo in zmanjšujejo vpliv na okolje, ko tečejo dlje časa.To je še posebej pomembno za prenosne naprave ali sisteme, ki morajo teči dalj časa.

Oblikovanje odvajanja toplote: Da bi zagotovili, da lahko naprava deluje stabilno, potrebuje razumno zasnovo odvajanja toplote, da se zagotovi učinkovito razprševanje toplote.To lahko vključuje uporabo radiatorjev, ventilatorjev ali drugih hladilnih ukrepov.

Razlika med ADC0809 in ADC0832

ADC0809 in ADC0832 sta dva skupna 8-bitna analogna-digitalna pretvornika (ADC).Razlike med njimi so naslednje:

Hitrost vzorčenja: Obstaja določena razlika v največji hitrosti vzorčenja ADC0809 in ADC0832.ADC0809 ima največjo hitrost vzorčenja 10kHz, medtem ko ima ADC0832 največjo hitrost vzorčenja 100 kHz.

Pogosto zastavljena vprašanja [FAQ]

1. Kaj je ADC0809?

Komponenta za zajem podatkov ADC0809 je monolitna naprava CMOS z 8-bitnim analognim in digitalnim pretvornikom, 8-kanalnim multipleksnim in mikroprocesorskim kontrolnim logiko.8-bitni pretvornik A/D uporablja zaporedni približek kot tehniko pretvorbe.

2. Kakšna je vloga ADC0809 v PCM?

ADC0809 vključuje 8 analognih vhodov zaradi 8-kanalnega vezja multipleksa.Ker je ločljivost ADC0809 8 bitov, je analogni vhod razdeljen na 28 ali 256 diskretnih razponov.Z referenčno napetostjo 5VDC vsak obseg predstavlja 5V/256 = 0,01953 V.

3. Kako deluje ADC 0808/0809?

ADC 0808/0809 deluje z uporabo procesa, imenovanega zaporedni približek.Najprej vzorči vhodni analogni signal in ga nato primerja z referenčno napetostjo.Na podlagi te primerjave ADC ustvari digitalni izhod, ki predstavlja velikost analognega signala.

4. Kakšna je razlika med ADC 0808 in 0809?

Ta dva pretvornika, ADC0808 in ADC0809, sta funkcionalno enaka, le da ima ADC0808 skupno neprilagojeno napako ± 1⁄2 LSB, ADC0809 pa neprilagojeno napako ± 1 LSB.Povezani so tudi s svojimi velikimi brati, ADC0816 in ADC0817 razširljivimi 16 kanalnimi pretvorniki.
