Tranzistor BC548: Delo, koristi in vezje uporabe

Tranzistor BC548 je pogosto uporabljena komponenta v elektronskih vezjih za preklop in ojačanje signalov.Je vsestranski, zanesljiv in primeren za aplikacije z majhno močjo.Ta članek raziskuje svoje značilnosti, delovna načela, konfiguracijo PIN in različne uporabe, kar zagotavlja jasno razumevanje njegove funkcionalnosti.

Katalog

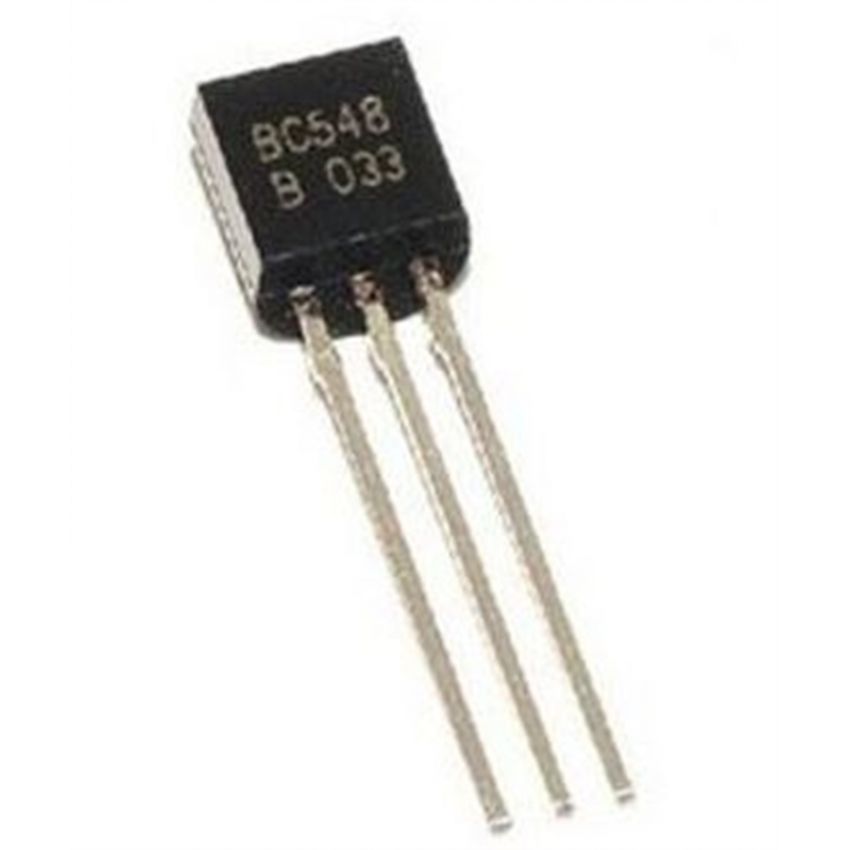

Pregled tranzistorja NPN BC548

The BC548 je široko uporabljen bipolarni tranzistor NPN, zasnovan za naloge, kot so preklapljanje in ojačanje signalov v elektronskih vezjih.Če uporabljate kot stikalo, lahko obvlada veliko do 500mA, zaradi česar je vsestranska za različne aplikacije z majhno močjo.Ta tranzistor je na voljo v treh različicah: BC548A, BC548Bin BC548C.Glavna razlika med temi modeli je v njihovih vrednostih toka DC toka.

Dobiček za BC548A se giblje med 110 in 220, medtem ko ima BC548B razpon od 200 do 450, BC548CIzbira prave variante glede na potrebe vašega vezja je ključnega pomena.Ne glede na to, ali delate na nalogi za ojačanje ali preklapljanje, BC548 ponuja zanesljivo in učinkovito rešitev.

Podrobno delovanje tranzistorja BC548

Tranzistor BC548 deluje z uporabo majhnega toka na svojem osnovnem terminalu za nadzorovanje pretoka večjega toka med sponkami zbiralnika in oddajnikov.Za pravilno delo mora biti tok, dobavljen v bazo, omejen na največ 5mA.Ko je osnovni zatič priključen na tla, ostane odprta povezava med kolektorjem in oddajalcem, kar preprečuje, da bi se skozi tok pretakal.

Ko se na osnovni terminal uporabi signal, zapre to povezavo, kar omogoča, da tok teče med kolektorjem in oddajanjem.To stanje se imenuje območje nasičenosti, kjer je tranzistor v celoti "vklopljen", in lahko prenese do 500mA od toka.Po drugi strani, ko signal na podlago odstranimo, tranzistor vstopi v območje meje in popolnoma izklopi "izklopljen" in ustavi tok toka.

Če rahlo povečate napetost na osnovnem terminalu, lahko povzroči znatno spremembo toka, ki teče skozi kolektor in oddajalec.Priključek za oddajanje je v primerjavi z drugimi terminali močno dopiran, zaradi česar je napetost kolektorja višja od osnovne napetosti.To vedenje omogoča, da BC548 učinkovito ojača signale, zaradi česar je zanesljiva izbira za številne naloge za preklop in ojačanje.

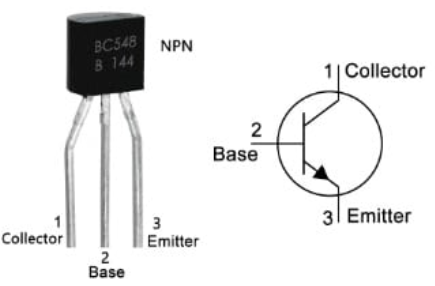

BC548 Tranzistorska postavitev in konfiguracija

Tranzistor BC548 ima tri terminale, od katerih ima vsak izrazito vlogo pri svojem delovanju.Ti terminali se razlikujejo glede na njihove ravni dopinga in posebne naloge znotraj vezja.Razumevanje konfiguracije PIN vam pomaga pravilno povezati tranzistor v svojem vezju.

• Pin-1 (zbiralnik): Tukaj tok vstopi v tranzistor.Deluje kot vhodni terminal za pretok glavnega toka v vezju.

• PIN-2 (osnova): osnovni terminal je kontrolna točka tranzistorja.Majhen tok, ki se uporablja, uravnava večji tok, ki teče med kolektorjem in oddajalcem.

• PIN-3 (Emitter): To je terminal, skozi katerega tok izstopi iz tranzistorja po zaključku poti skozi vezje.

Ključne značilnosti in tehnične specifikacije tranzistorja BC548

Značilnosti in specifikacije tranzistorja BC548 so podrobno opisane spodaj, da se omogočijo vpogled v njegovo funkcionalnost in oblikovanje.

Parameter	Vrednost
Vrsta tranzistorja	Bipolarna, npn
Število zatičev	3
Vrsta paketa	Do 92
Največji tok zbiralnika (IC)	500mA
Največja napetost zbiratelja (VCE)	30V
Največja napetost zbiralnika (VCB)	30V
Največja napetost oddajnikov (VEB)	5V
Prehodna frekvenca (ft)	150 MHz
Največje razprševanje zbiralnika	625 MW
DC trenutni dobiček (HFE)	110 do 800
Območje temperature delovanja in shranjevanja	-55 ° C do +150 ° C.
Vrsta monta	Skozi luknjo
Raven občutljivosti vlage (MSL)	1 (neomejeno)
Največja moč	500 MW

Ekvivalenti tranzistorja BC548

• BC547

• BC549

• BC550

• 2N2222

• 2N3904

• 2N3906

PNP dopolnilni tranzistorji:

• BC557

• BC558

• BC556

Smernice za varno uporabo tranzistorja BC548 v vezjih

Da bi zagotovili, da tranzistor BC548 dobro deluje in traja dolgo, je pomembno, da sledite nekaj varnostnim ukrepom.Vedno se držite priporočenih specifikacij, saj lahko preseganje povzroči škodo.Na primer, izogibajte se povezovanju obremenitve, ki zahteva več kot 30 V ali 500mA, saj to presega zmogljivost tranzistorja.

Bodite pozorni na povezave PIN.Zatiče tranzistorja je treba pravilno povezati;Preoblikovanje ali napako lahko povzroči okvaro ali trajno škodo.Uporaba ustreznega upora na osnovnem terminalu je enako pomembna.To pomaga nadzorovati tok, ki teče v bazo, ki ne sme presegati 5MA.

Končno se prepričajte, da delovna temperatura ostane v območju od -55 ° C do +150 ° C.Prekomerna toplota ali prehlad lahko zmanjša delovanje tranzistorja ali vodi do okvare.Če sledite tem preprostim korakom, vam lahko pomagajo kar najbolje izkoristiti tranzistor BC548 v vaših projektih.

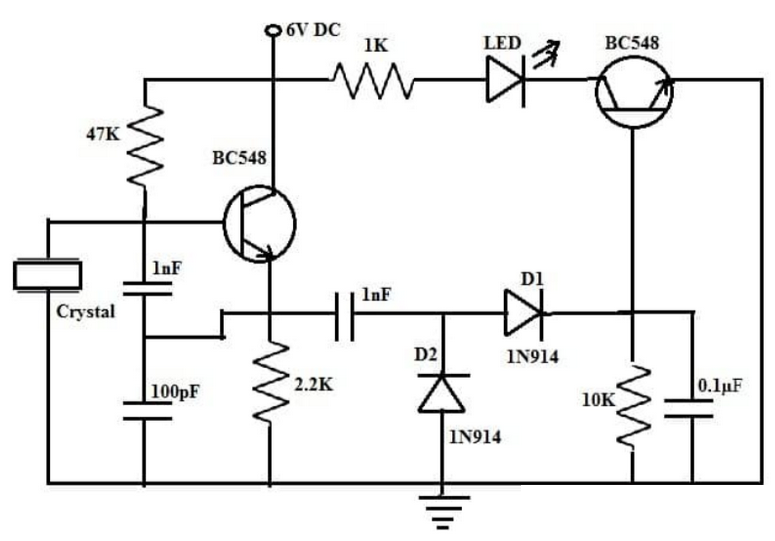

Kristalni tester vezje z uporabo tranzistorja BC548

Kristalni tester vezje, zgrajeno s tranzistorjem BC548, je preprost in učinkovit način za preverjanje, ali kristalna komponenta deluje pravilno.Kristali so ključni del številnih elektronskih projektov, saj pomagajo ustvariti posebne frekvence.To vezje tvori oscilator, in če je kristal funkcionalen, bo LED v vezju utripala, da bo pravilno delovala.

Če želite ustvariti to vezje, boste potrebovali nekaj osnovnih komponent: 6V DC napajalnik, dva tranzistorja BC548, dve diodi 1N914, LED in upori 2,2KΩ, 47kΩ, 1kΩ in 10kΩ.Poleg tega so potrebni kondenzatorji vrednosti 0,1 µF, 1NF in 100pf.Ko sestavite vezje po diagramu, vam bo nastavitev omogočila enostavno preizkušanje kristalov.

Ko je kristal povezan, vezje ustvari nihanja, ki sprožijo prvi tranzistor BC548.Signal se nato odpravi z diodami in filtrira kondenzatorji, preden doseže drugi tranzistor BC548, ki aktivira LED.Žaleča LED označuje delovni kristal, medtem ko nobena svetloba ne kaže, da je kristal okvarjen.Ta preprost tester lahko prihrani čas in zagotovi, da kristali, ki se uporabljajo v vaših projektih, delujejo, kot bi morali.

Delovna načela kristalnega testerja z BC548

To vezje uporablja dva tranzistorja BC548, ki skupaj testirajo funkcionalnost kristala.Vezje, ki ga poganja 6V, je zasnovan tako, da varno nadzoruje tok toka z namestitvijo uporov pred vsako komponento.Preskus v kristalu je povezan neposredno na osnovni terminal prvega tranzistorja (T1).

Ko kristal ustvari nihanja, sproži T1 in ustvari izhod, ki prehaja skozi 1N914 diode.Te diode odpravijo signal, ki ga nato filtrirajo kondenzatorji, preden dosežejo dno drugega tranzistorja (T2).T2 poveča signal in prižge LED, če kristal pravilno deluje.

Če LED ne sveti, je kristal bodisi napačen bodisi poškodovan.Ta nastavitev je zelo uporabna za hitro preverjanje delovanja kristalov, zlasti pri visokofrekvenčnih projektih, kjer so potrebni natančni oscilatorji.Enostavnost in zanesljivost tega vezja je dragoceno orodje za zagotavljanje, da vaši kristali delujejo po pričakovanjih.

Prednosti in uspešnosti prednosti tranzistorja BC548

Napredna procesna tehnologija

Ta tranzistor je zgrajen z uporabo napredne procesne tehnologije, s čimer zagotavlja učinkovito in zanesljivo delovanje v širokem razponu vezij.Uporabljena tehnologija je primerna tako za preklopne kot za ojačanje, kar ji daje prednost pri zmogljivosti.

Nizka napetost napak

Tranzistor BC548 je zasnovan tako, da ustvari zelo nizko napetost napak.To pomeni, da deluje z visoko natančnostjo in ohranja stabilnost v vašem vezju.Ta funkcija omogoča zanesljivo izbiro za vezja, ki zahtevajo natančnost.

Visoka hitrost preklopa

Njegova sposobnost vklopa med stanji vklop in izklop je BC548 idealna za hitro preklapljanje.Ne glede na to, ali delate na digitalnem vezju ali na nastavitve, odvisno od frekvence, hiter odziv zagotavlja nemoteno delovanje.

Polno napetostno delovanje

Tranzistor podpira delovanje polne napetosti, kar doda prilagodljivost njeni uporabi.Učinkovito lahko upravlja z največjo napetostjo kolektorja do emitaterja in tako zagotovi varno in dosledno delovanje v svojih nazivnih mejah.

Visok tok in upravljanje z močjo

Z največjo tokovno oceno 500mA je BC548 sposoben hkrati voziti več komponent.Njegova zmogljivost za upravljanje moči je primerna tudi za različne aplikacije, od vožnje LED do relejev.

Odličen DC trenutni dobiček

BC548 ima visok DC tok, ki sega od 110 do 800, odvisno od variante.Zaradi tega je zelo učinkovit za ojačanje signalov, zlasti v vezjih za obdelavo zvoka in signala z nizko močjo.

Nizke ravni hrupa

V primerjavi s podobnimi tranzistorji, kot sta BC549 in BC550, BC548 povzroči manj hrupa.Zaradi tega je odlična možnost za vezja, kjer je zmanjšanje hrupa prednostna naloga, na primer v zvočnih ojačevalcih ali občutljivih signalnih amplifikacijah.

Vsestranska združljivost komponent

Zahvaljujoč zmožnosti ravnanja do 500mA lahko BC548 vozi različne komponente.Pogosto se uporablja z integriranimi vezji, drugimi tranzistorji, LED in releji, zaradi česar je vsestranska izbira za številne elektronske aplikacije.

Uporaba tranzistorja BC548

Povečanje šibkih signalov

Tranzistor BC548 se običajno uporablja v parih Darlington za povečanje šibkih signalov.Z združevanjem z drugim tranzistorjem močno poveča trdnost signala, zaradi česar je idealen za aplikacije, ki zahtevajo veliko ojačitve.

Vezja senzorjev

Ta tranzistor je ključna sestavina v senzorskih vezjih, ki pomaga pri obdelavi in ​​ojačevanju signalov senzorjev za nadaljnjo uporabo v elektronskih sistemih.

Vožnja z nizko močjo

BC548 je s svojo zmožnostjo ravnanja z obremenitvami do 500mA kot nalašč za vožnjo majhnih obremenitev, kot so LED, releji in podobne naprave z nizko močjo.

Zvočna amplifikacija in gonilniki

BC548 se pogosto uporablja v zvočnih vezjih za ojačanje zvoka.Uporablja se tudi v različnih vozniških modulih, vključno z LED gonilniki, gonilniki štafete in preklopnimi moduli.

Ojačevalni moduli

Široko se uporablja v različnih vrstah ojačevalnih modulov, kot so ojačevalniki signalov, ojačevalniki push-pulla in zvočni ojačevalniki.Njegov visok dobiček in majhen hrup omogočata odlično izbiro za te aplikacije.

Splošna namenska vezja

BC548 boste našli v številnih vezjih splošnih namenov, kot so zvočni predojačevalniki, stikala na dotik, LED bliskovni vezje, RF vezja, toplotni senzorji in sistemi PWM (modulacije impulzne širine).

Naprave za hitro preklapljanje in alarm

Zahvaljujoč hitri hitrosti preklopa se BC548 uporablja v naprav za hitro menjavo in alarmnih vezjih.Te aplikacije imajo koristi od njegove sposobnosti, da se brez zamud vklopi in izklopi.

Splošno namestitev zamenjave

BC548 lahko v različnih elektronskih projektih nadomesti številne druge tranzistorje s splošnim namenom, kot sta BC547 in 2N3904, zaradi česar je vsestranski nadomestek podobnih komponent.

Ravnanje z obremenitvijo

BC548 lahko s svojo oceno kolektorja 500mA poganja široko paleto obremenitev, zaradi česar je primeren za vezja, za katere je treba hkrati napajati več komponent.

Aplikacije za predvajanje

Njegova odlična odvajanje zbiralnikov in visok DC tok povečuje BC548 idealen za uporabo tako v stopnjah amplifikacije kot v predvajanju vezja.To zagotavlja jasno obdelavo signalov in učinkovito delovanje.
