Priključek BNC: Oblikovanje, vrste in aplikacije

Priključek BNC Coax je glavni del sistemov radiofrekvence (RF), ki je ocenjen zaradi njegove preprostosti in zanesljivosti.Priljubljen je, ker je enostaven za uporabo in deluje dobro, zaradi česar je pogosta izbira v napravah, kot so osciloskopi, zvočni generatorji, merilniki moči in generatorji funkcij.Druga značilnost je njen mehanizem za zaklepanje bajoneta, ki ohranja povezavo in preprečuje, da bi se zrahljal zaradi majhnih gibov, ki bi lahko vplivali na kakovost signala.BNC priključek ohranja tudi dosledno impedanco, kar zmanjšuje izgubo in odsev signala.Članek natančno gleda na različne vrste priključkov BNC, modelov, načinov za sestavljanje in primerjavo z drugimi konektorji.

Katalog

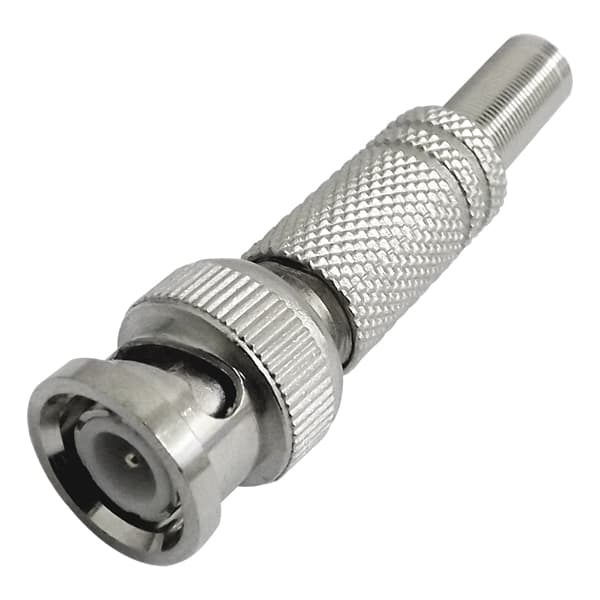

Slika 1: BNC priključek

Razvoj BNC

Priključek BNC (Bayonet Neill-Concelman) je bil ustvarjen v poznih 40. letih, da bi rešil težavo v elektroniki, saj so naprave postale manjše.Pred BNC so bili pogosti večji priključki, kot sta N-tipa in C-tip, vendar so postali preveliki za sodobne potrebe.

Ime "BNC" izvira iz njenega dizajna in izumiteljev."B" pomeni "Bajonet", ki se nanaša na mehanizem zvijanja in zaklepanja, ki olajša povezovanje in odklop brez posebnih orodij."N" in "C" stojita za Paula Neilla in Carla Concelmana, inženirja, ki sta ga pomagala razviti.

Priključek BNC je bil narejen tako, da je bil v koraku s hitrimi spremembami tehnologije po drugi svetovni vojni, zlasti pri komunikaciji in oddajanju.Njegova trajnost in enostavnost uporabe sta bila priljubljena na številnih področjih, vključno s telekomunikacijami in vesoljskim prostorom.

Z leti je bil BNC priključek posodobljen, da se ujema z napredkom tehnologije.Čeprav je bila prvič narejena za vojsko, je pozneje postala običajna tudi v komercialni in potrošniški elektroniki.Čeprav so bili razviti novejši konektorji, se BNC še vedno uporablja za močne, visokofrekvenčne povezave, kar kaže na trajno vrednost tako v vojaški kot potrošniški elektroniki.

Vrste priključkov BNC

Standardni priključki 50 ohm in 75 ohm BNC

O teh si lahko omislite različne vrste cest, vsaka je zgrajena za različne hitrosti in prometne razmere.Priključek 50 Ohm je kot avtocesta z visoko hitrostjo, ki ravna s hitrejšimi podatkovnimi signali in višjimi frekvencami (do 4 GHz ali celo 10 GHz).Različica 75 Ohm je bolj podobna navadni mestni cesti, ki se pogosto uporablja za stvari, kot so TV kabli in počasnejši podatkovni signali.

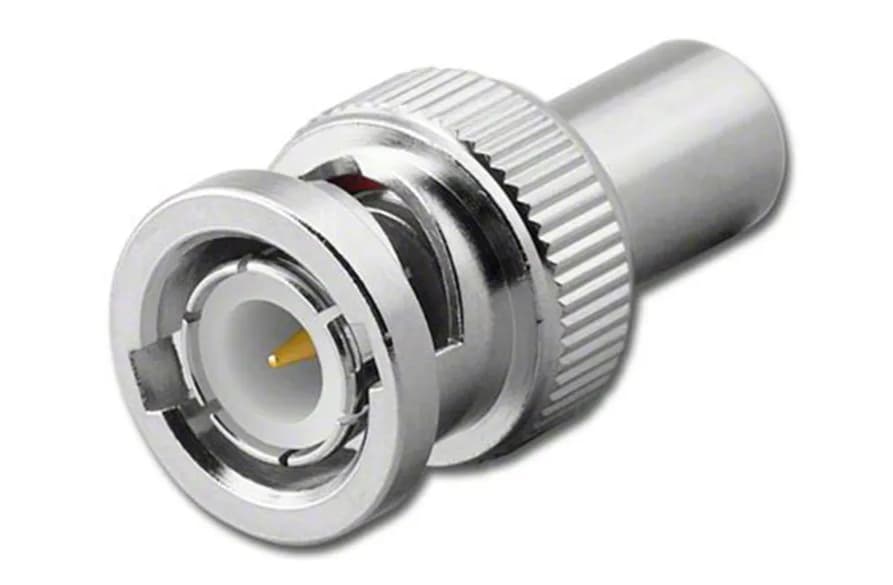

Slika 2: 50 ohm BNC priključek

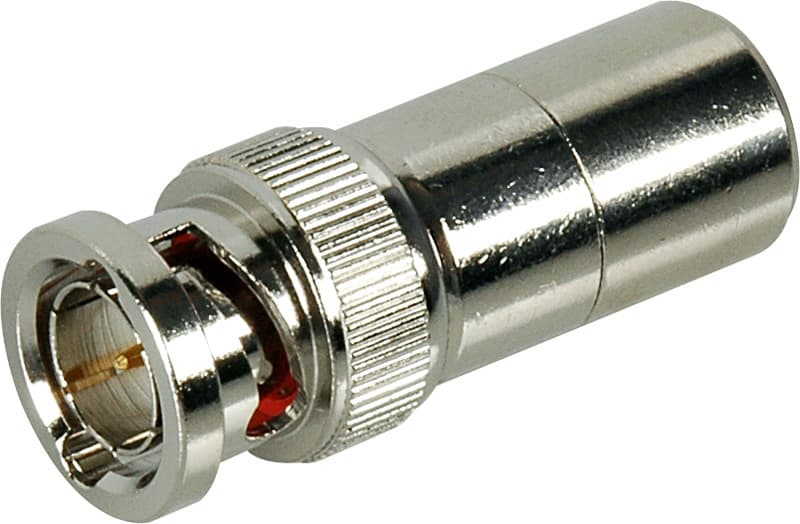

Slika 3: 75 Ohm BNC priključek

Visokonapetostni BNC konektorji

Ti konektorji so narejeni za prenos do 500 voltov.Uporabljajo se v panogah, kjer so pogosti visokonapetostni signali, kot so znanstveni laboratoriji in industrijske nastavitve.

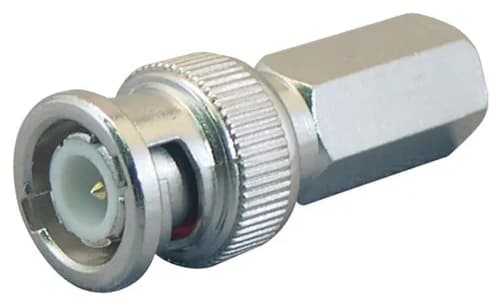

Slika 4: Visokonapetostni priključek BNC

Korozijsko odporni BNC konektorji

Ti konektorji so narejeni z materiali, ki se lahko upirajo rjavi in ​​poškodbah vlage, dobri za uporabo v mokrih ali jedkih okoljih.Pogosto so narejeni iz nerjavečega jekla ali niklja, da trajajo dlje.

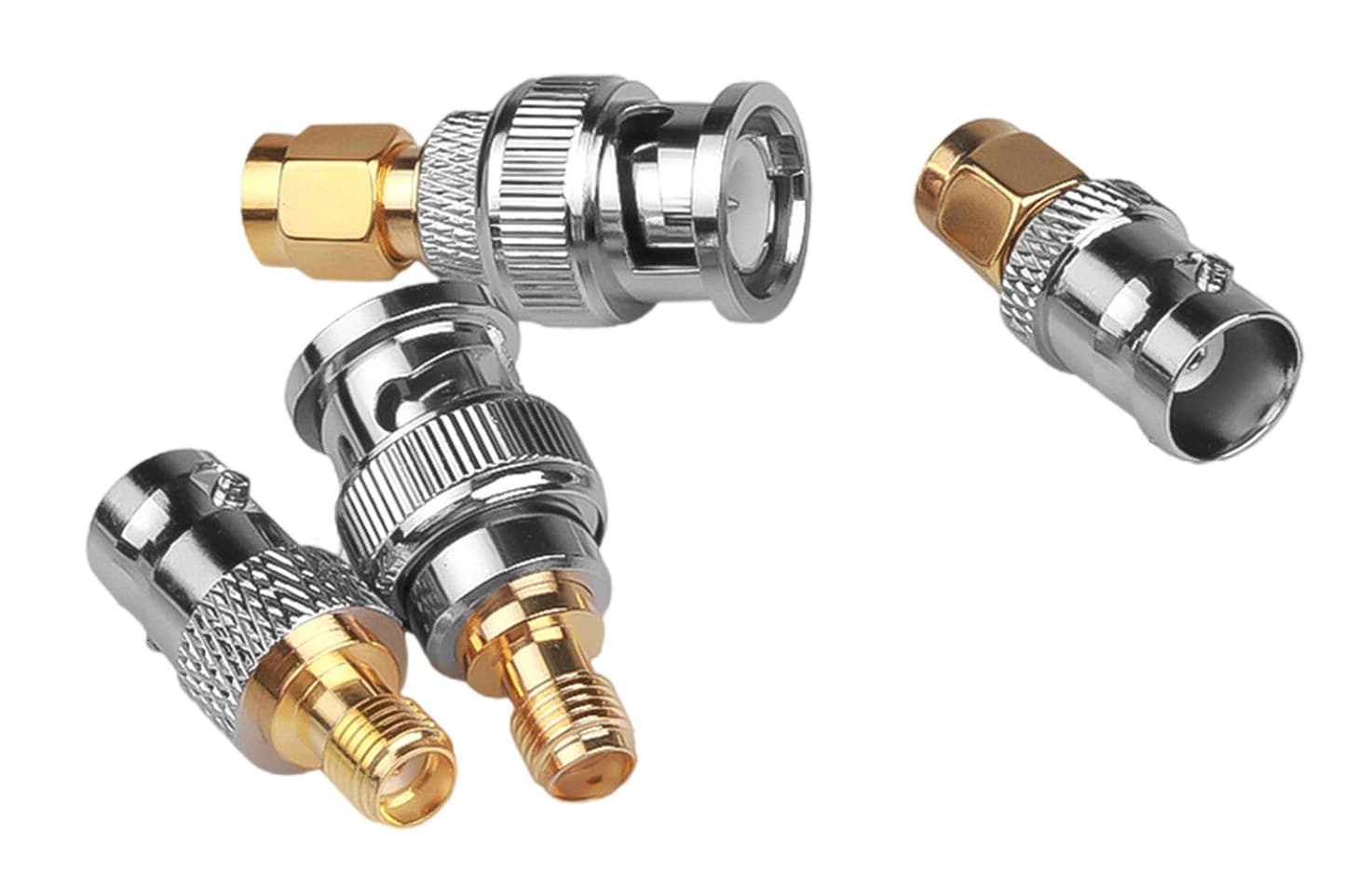

Slika 5: BNC priključek, odporen proti koroziji

Miniaturni in mikro BNC priključki

Ko naprave postanejo manjše, obstajajo potrebe po manjših priključkih.Miniaturni (MBNC) in mikro (µBNC) konektorji delujejo kot standardni BNC, vendar so veliko manjši.Te se uporabljajo v majhni elektroniki in mobilnih napravah, zlasti v telekomunikacijah in vesolju.

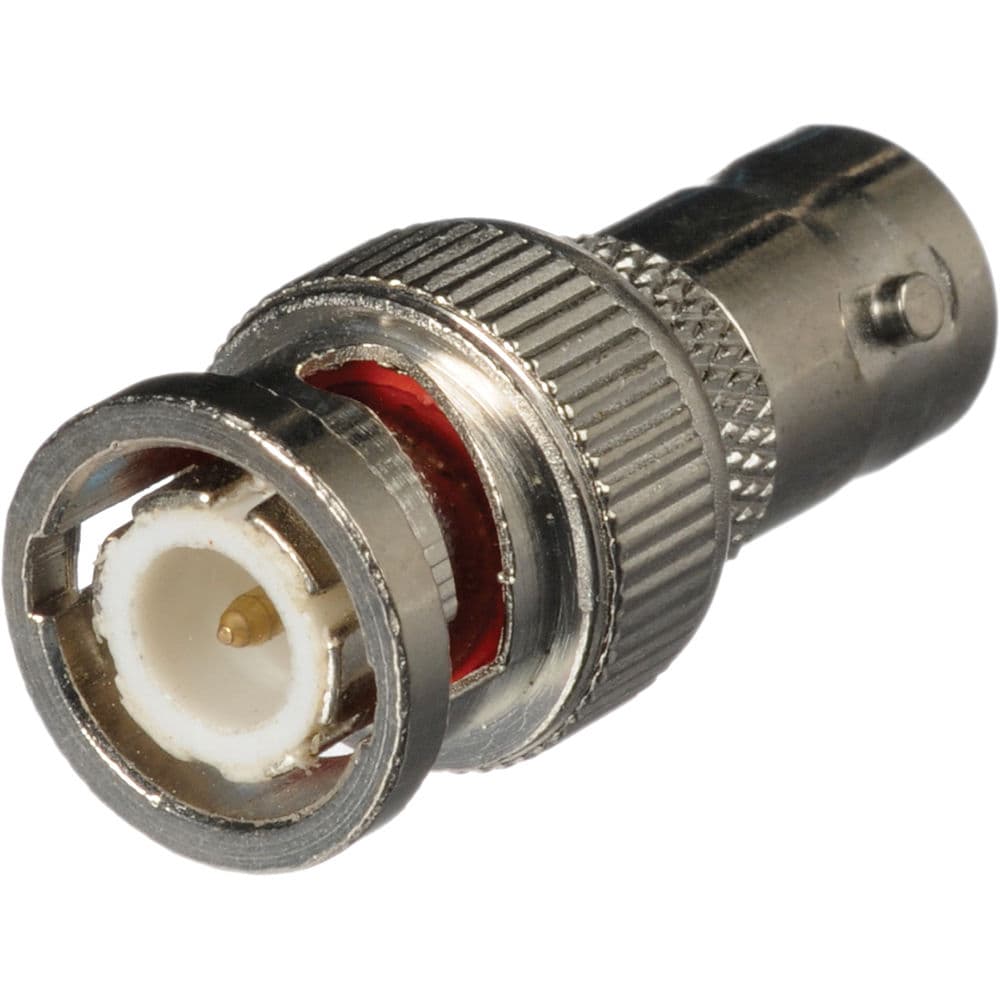

Slika 6: MBNC priključek

Twin BNC konektorji (Twinax)

Ti konektorji združujejo dva BNC v eno enoto in uporabna, kadar sta potrebna dva ločena signalna kanala.Pogosto se uporabljajo v sistemih, kjer je treba signale ohraniti ločeno ali izolirati.

Slika 7: Twin BNC priključek

Triasni BNC konektorji

Ti konektorji zagotavljajo dodatno zaščito za zaščito pred motnjami pred drugimi elektronskimi signali.Uporabljajo se v znanstvenih testih ali okoljih z visokimi elektromagnetnimi motnjami, kar zagotavlja jasen signal.

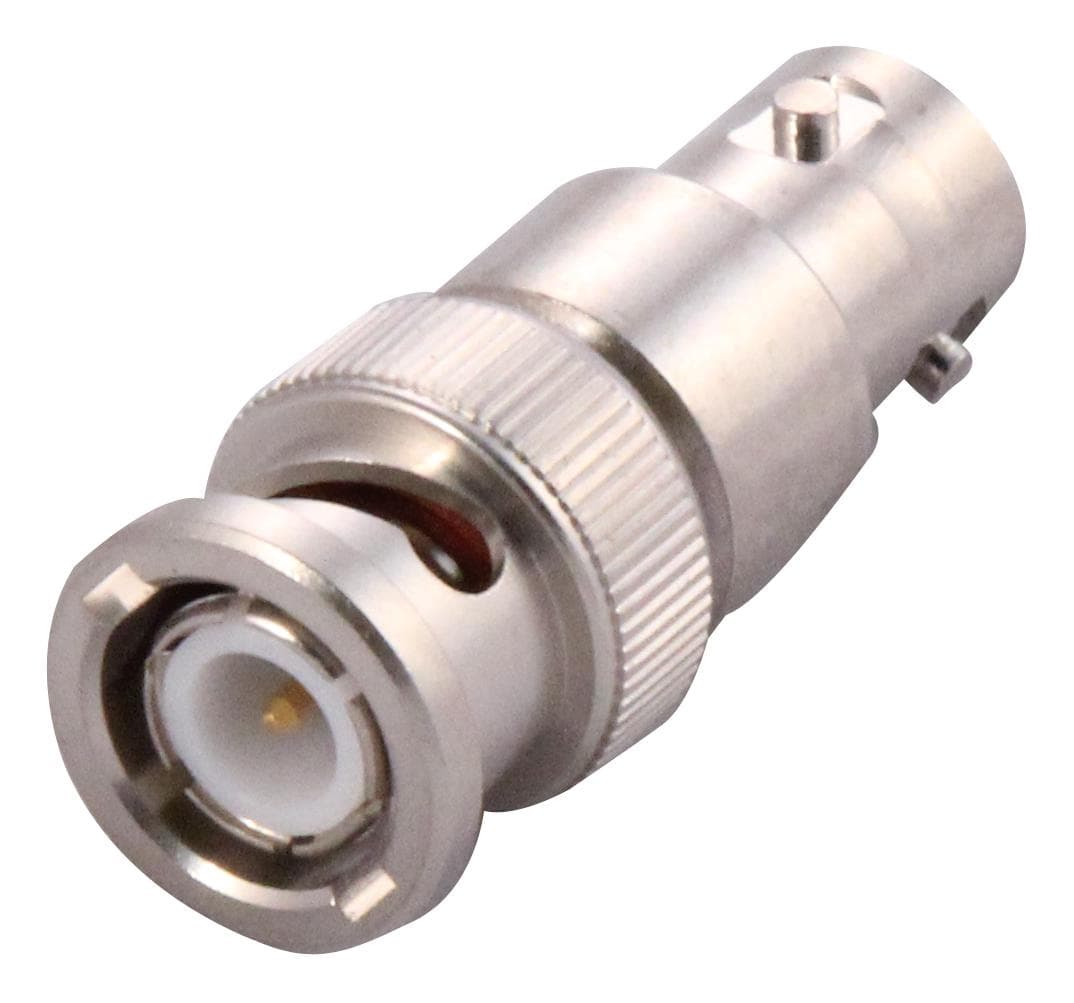

Slika 8: Triaxial BNC priključek

BNC formati

Vtičke in vtičnice: Najosnovnejši in skupni format priključkov BNC je sestavljen iz vtičev in vtičnic.Vtip, ki ga pogosto imenujemo moški priključek, je vstavljen v vtičnico ali ženski priključek.Ti konektorji so zasnovani za enostavno, hitro povezavo in odklop z uporabo mehanizma zaklepanja bajoneta, ki zagotavlja zanesljivo povezavo brez potrebe po orodjih.Vtiči se pogosto uporabljajo na kablih, vtičnice pa najdemo na napravah in ploščah.

Adapterji: Adapterji BNC omogočajo prilagodljivost pri oblikovanju sistema, tako da omogočajo povezavo med različnimi vrstami kablov ali naprav.Adapterji so v različnih oblikah, vključno z moškimi do moških, ženskami in mešanimi konfiguracijami spola.Pretvorijo se lahko med različnimi vrstami konektorjev, na primer od BNC v SMA (subminiaturna različica A) ali drugimi RF konektorji.

Atenuators: V nekaterih aplikacijah je treba nadzorovati moč signala, zlasti v občutljivih RF sistemih, kjer lahko visoke ravni moči izkrivljajo delovanje.BNC Attenenuators pomagajo z zmanjšanjem trdnosti signala na želeno raven, kar zagotavlja boljši nadzor nad pretokom signala in preprečevanje poškodb ali motenj opreme.

BNC oblikovalske različice

Ravni BNC priključki: Ravni konektorji so najbolj preprost dizajn, ki je prednostna po svoji preprostosti in enostavnosti namestitve.Omogočajo se, da se kabel razširi neposredno navzven od priključne točke, zaradi česar so idealni za nastavitve, kjer omejitve prostora niso vprašanje.Njihova neposredna pot zagotavlja minimalno izgubo signala in ohranja celovitost prenosa RF.

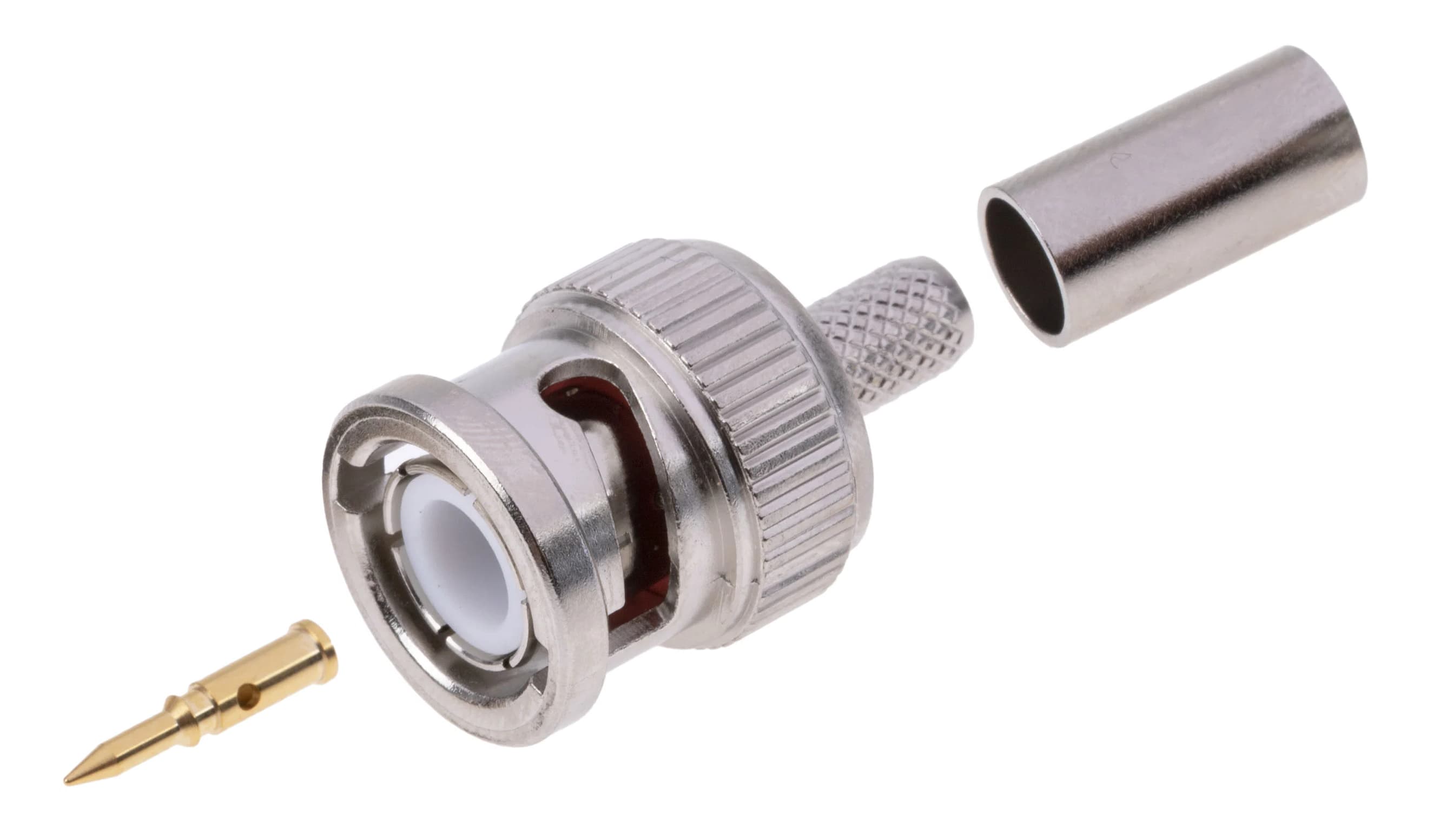

Slika 9: Ravni priključek BNC

Priključki BNC s desnim kotom: Konektorji BNC s desnim kotom so zasnovani za aplikacije, kjer je prostor omejen, na primer v gosto pakiranih elektronskih regalih ali za opremo, ki je nameščena na stenah.Medtem ko so ti konektorji uporabni v tesnih prostorih, lahko zaradi spremembe smeri signala potisnejo rahlo količino razgradnje signala.Vendar je ta izguba signala minimalna in jo je mogoče nadomestiti pri zasnovi sistema.

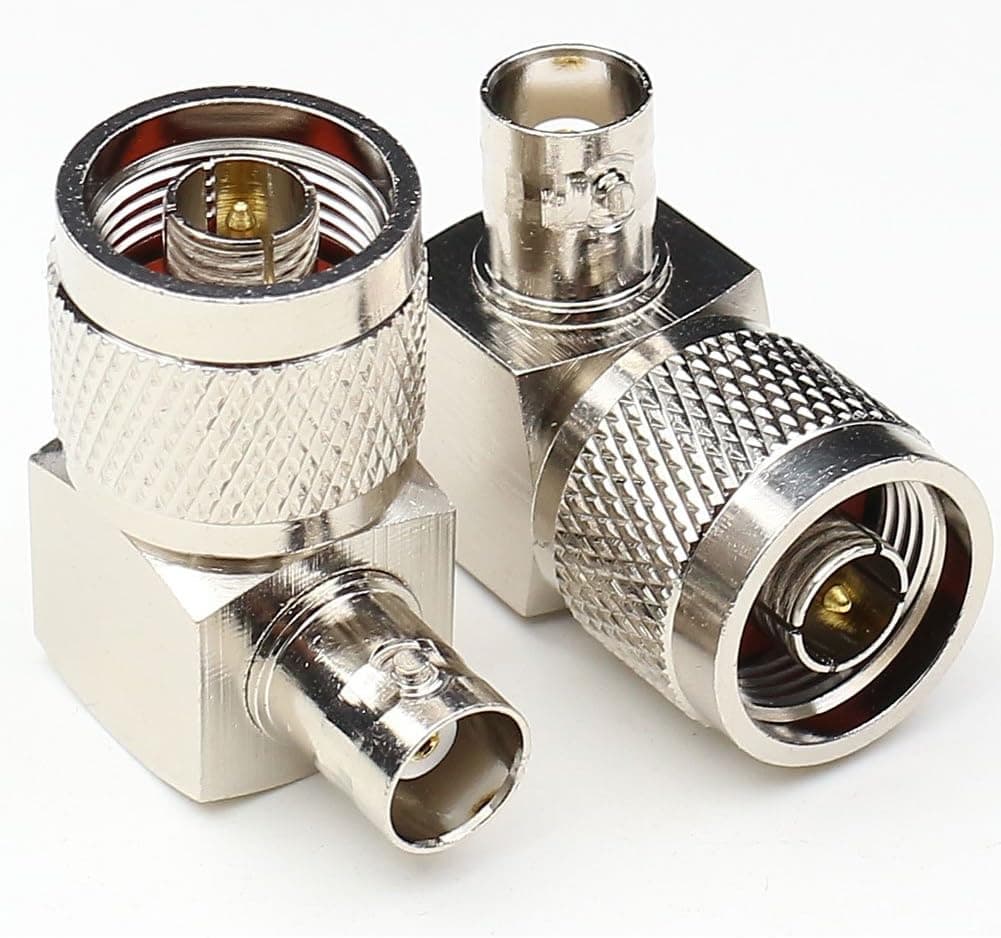

Slika 10: Priključek BNC z desnim kotom

Priključki za montažo plošče: Nekateri sistemi potrebujejo konektorje, ki jih je mogoče namestiti na ploščah ali zaprtih prostorih.Ti konektorji BNC, ki se nanašajo na ploščo, so zasnovani z prirobnicami ali oreščki, da jih pritrdite na svoje mesto, kar zagotavlja stabilno in varno priključno točko na opremi.Glede na zasnovo lahko ponudijo izboljšane zmogljivosti za ozemljitev ali zaščite za izboljšanje celovitosti signala.

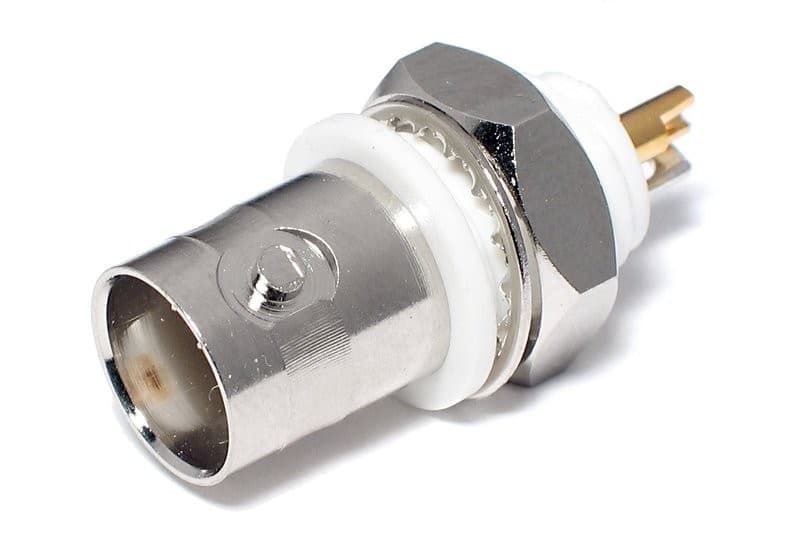

Slika 11: Priključek za sprejemanje plošče

Različne vrste ženskih konektorjev BNC

Ženski BNC konektorji, imenovani tudi vtičnice, so v različnih vrstah, da zadovoljijo različne potrebe po ozemlju in zaščito.Te razlike so pomembne za ohranjanje močnega signala in poskrbeti, da sistem dobro deluje v nastavitvah radiofrekvence (RF).

Priključki za eno matico: Ta slog se uporablja za nižje frekvenčne sisteme, kjer ozemljitev in ujemanje impedance signala (upor) ni po potrebi.Namestiti je enostavno, zato je dobra izbira za preproste uporabe, ki ne potrebujejo visoke natančnosti.

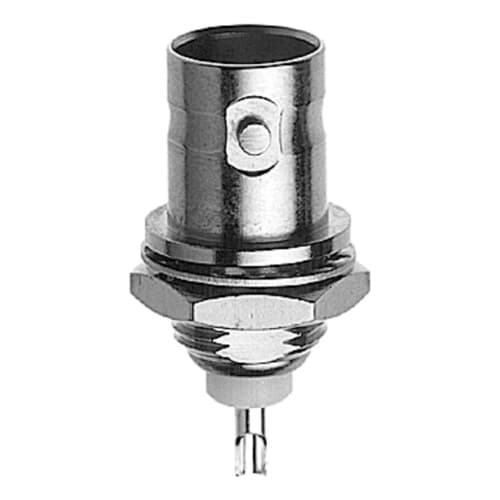

Slika 12: Priključek za eno matico

Visokofrekvenčni konektorji: Za bolj zapletene uporabe v sistemih, ki delujejo pri višjih frekvencah, so ženski BNC priključki narejeni z večjo skrbnostjo, da se ujemajo z impedanco in ohranjajo kakovost signala.Ti visokofrekvenčni modeli lahko vključujejo dodatne ozemljitvene dele ali uporabijo posebne materiale za zmanjšanje motenj in ohranjanje čistega signala.V teh primerih lahko celo majhne neusklajenosti impedance povzročijo, da se signal odraža ali oslabi, zato so ti konektorji zgrajeni tako, da zagotovijo najboljše možne zmogljivosti.

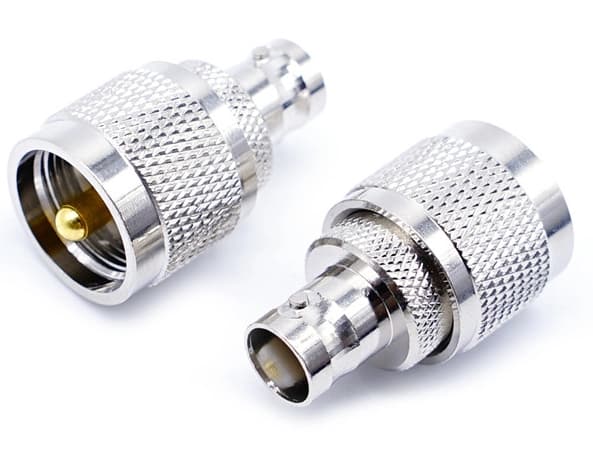

Slika 13: Visokofrekvenčni priključek

Kako sestaviti konektorje BNC?

• Izberite pravi konektor in kabel

Začnite z izbiro pravilnega priključka BNC in koaksialnega kabla.Prepričajte se, da se impedanca konektorja (običajno 50 ali 75 ohmov) ujema s kablom.Odločite se tudi za metodo montaže: stiskanje, stiskanje ali spajkalnik.Vsaka metoda potrebuje različna orodja, zato izberite tisto, ki najbolje deluje za vas.

• Pripravite kabel

Za dobro povezavo je potrebna skrbna priprava kabla.Za odstranitev zunanjega pokrova, izolacijskega sloja in zaščite uporabite koaksialni kabelski odstranjevalec.To bo razkrilo notranjo žico, s čimer bo pripravljena na konektor.Sledite smernicam dolžine iz navodil konektorja in zložite mrežo ščita.

• Pritrdite priključek

Metoda stiskanja: Potisnite stiskalnico na kabel in nato vstavite kabel v konektor.Notranja žica naj se drži skozi konec konektorja.Potisnite železnico navzgor in uporabite orodje za stiskanje, da ga pritrdite čez zunanje plasti kabla.

Metoda stiskanja: Potisnite kabel v konektor, dokler izolacija ni celo z notranjim postjo priključka.Uporabite stiskalno orodje, da priključite konektor na kabel.

Metoda spajkanja: Po pripravi kabla ga vstavite v konektor.Sprostite sredinski zatič na notranjo žico.V nekaterih primerih boste morda morali spajkati tudi telo priključka na ščit kabla.

• Preizkusite povezavo

Ko je priključek priložen, preizkusite povezavo in se prepričajte, da deluje.Uporabite kabelski tester ali multimeter, da preverite kratke ali slabe povezave, pri čemer zagotovite, da vse ustreza potrebam sistema.

• Končni dotiki

Za dodatno zaščito uporabite toplotno skrči cev nad območjem, kjer se priključek sreča s kablom.To bo zaščitilo povezavo in ji dalo bolj poliran videz.

Stiskalne žleze proti metodam stiskanja

Metoda stiskalne žleze

Metoda kompresijske žleze za sestavljanje konektorjev BNC je zelo prilagodljiva in dobro deluje za manjše ali po meri projekte.Pogosto je izbrana, kadar so potrebni natančnost, prilagodljivost in enostavno montažo.

Ta metoda uporablja spajkani zatič za priključitev središča koaksialnega kabla.Po tem žleza drži kabelski ščit (pletenica) in zunanjo pokrivanje.Stiskanje iz žleze ustvarja tesno prileganje, kar zagotavlja dobro zaščito in pravilno ozemljitev, da bo signal močan za visokofrekvenčno uporabo.

Prednosti slabosti

Metoda kompresijske žleze ustreza različnim velikosti kablov, zaradi česar je vsestranska za projekte, ki uporabljajo različne vrste kablov.Morda niso tako hitre ali dosledne kot druge metode, kot so pri večjih proizvodnih delovnih mestih.

Za razliko od metode Crimp, ta pristop ne potrebuje specializiranih orodij.Zadostujejo osnovna orodja, kot so spajkalnik in ključi.Za hitro, visoko obsežno proizvodnjo konektorjev je morda boljša izbira.

Primerno za laboratorije, zgradbe po meri ali majhne projekte, pri katerih specializirana orodja niso potrebna in je obseg proizvodnje nizek.Metoda kompresijske žleze lahko nima doslednosti, ki jo zagotavljajo bolj standardizirane metode, kot je stiskanje, ki bi lahko vplivale na kakovost pri ponavljajočih se nalogah.

Metoda stiskanja

Metoda Crimp je najboljša izbira za velike projekte, kjer potrebujete hitre, zanesljive in enotne povezave.Uporablja posebna orodja za tesno pritrditev sredinskega zatiča in kabla za močno in dosledno povezavo.

Kako deluje?Najprej odstranite koaksialni kabel, da razkrijete sredinski vodnik in ščit.Nato se na sredinski prevodnik stisne zatič, kovinski rokav pa se stisne nad pletenico in zunanjo prevleko.Orodja za stiskanje uporabljajo pravi pritisk, da zagotovite varno, dolgotrajno povezavo, ki lahko obravnava težke razmere, kot sta vibracija in stres.

Prednosti	Slabosti
Metoda stiska prihrani čas in ga naredi Kot nalašč za množično proizvodnjo ali velike instalacije, kot so v telekomunikaciji, oddajanje ali velike nastavitve omrežja.	Zahteva posebna orodja in skrbni kabel priprava.Brez pravih orodij ali pravilne priprave lahko povzroči Slabe povezave, ki škodijo kakovosti signala ali povzročajo okvare.
Stiskane povezave so trajne in zanesljivo, zmanjšanje možnosti izgube signala ali ohlapnih povezav.	Napačno stiskanje lahko privede do slabega Povezave, ki lahko povzročijo razgradnjo signala ali operativne okvare.
Orodja za stiskanje so hitra in proizvajajo dosledni rezultati, zaradi česar so idealni za delo z velikimi količinami, kjer je kakovost in Enakomerna zadeva.	Potencialno višji začetni stroški zaradi potreba po specializiranih orodjih.

Primerjava priključkov BNC, SMA in RCA

Vrsta priključka	Najboljše za	Vrsta povezave	Prednosti	Skupne uporabe
Bnc	Profesionalna delovna mesta z visoko zanesljivostjo	Zasuk in zaklep	Močna, stabilna in varna povezava	TV studii, medicinska oprema, oddaja
RCA	Vsakodnevna potrošniška elektronika	Potisni	Enostaven za uporabo, cenovno ugodno	Domači zvočni/video sistemi, potrošnik Elektronika
SMA	Visokofrekvenčni, napredni sistemi	Vijak	Obdeluje zelo visoke frekvence, majhne velikosti	Satelitski sistemi, mikrovalovna pečica komunikacija

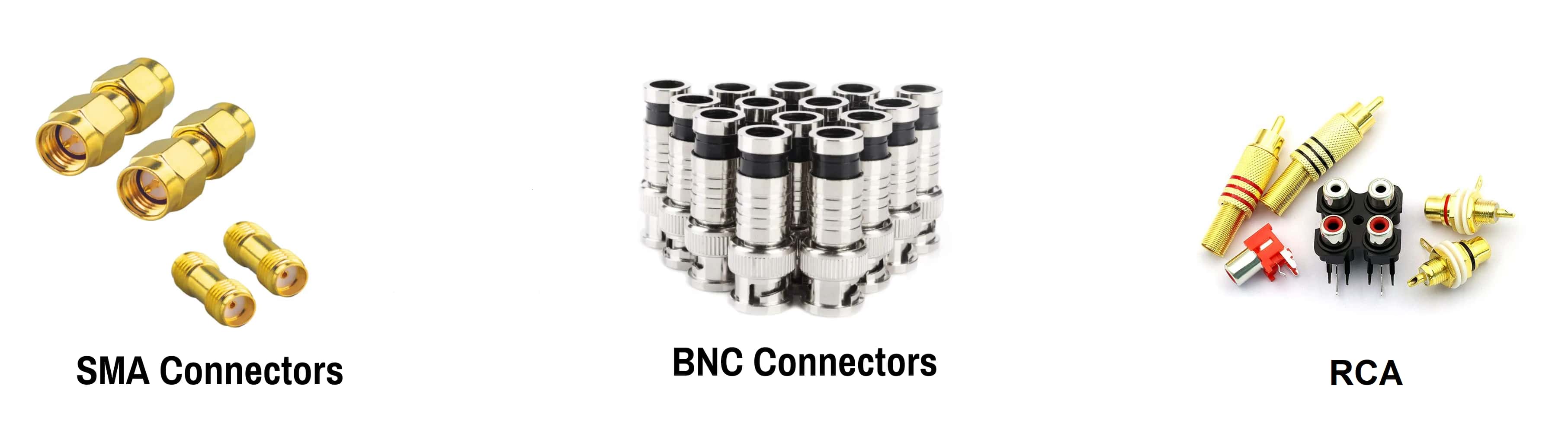

Slika 14: Priključki BNC, SMA in RCA

Združljivost kabla s konektorji BNC

BNC konektorji so vsestranski in delujejo s številnimi vrstami koaksialnih kablov.Nekateri pogosti kabli, ki se uporabljajo s konektorji BNC, vključujejo RG-59, RG-6 in RG-11.

RG-59 je odličen za krajše razdalje in se pogosto uporablja v analognih video aplikacijah, kot so sistemi CCTV.Njegov relativno tanek dizajn omogoča enostavno namestitev v tesnih prostorov, čeprav je najbolj primeren za nižje frekvenčne signale in aplikacije, ki ne potrebujejo dolgih kablov.

RG-6 je močnejši in ima večjo kakovost signala kot RG-59.Uporablja se v digitalnem prenosu videoposnetkov in internetnih povezavah.Njegova debelejša izolacija in sposobnost ravnanja z višjimi frekvencami omogočata izbiro za nastavitve, ki zahtevajo močnejše zmogljivosti.

RG-11 je znan po svoji sposobnosti vzdrževanja celovitosti signala na dolge razdalje.RG-11 je najprimernejša možnost za televizijske oddaje z visoko ločljivostjo, satelitske instalacije in telekomunikacijske sisteme.Njegov debelejši premer zmanjšuje izgubo signala, zaradi česar je idealen za situacije, ko so potrebni dolgi kabelski tekmi, ne da bi pri tem žrtvovali kakovost.Ker lahko konektorji BNC delujejo z različnimi kabli, se uporabljajo tako v domačih kot v profesionalnih okoljih.Ta prilagodljivost je koristna v mnogih situacijah, od domače elektronike do specializiranih tehnoloških nastavitev.

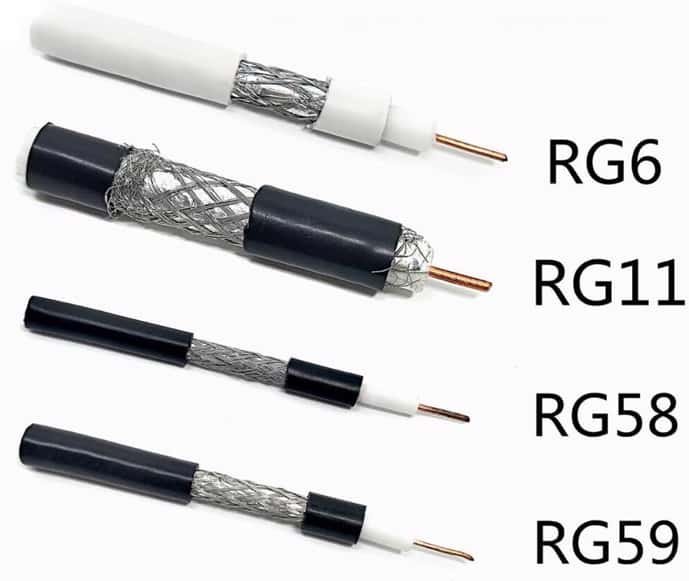

Slika 15: Združljivost kabla s konektorji BNC

Zaključek

Ta članek poudarja pomembno vlogo, ki jo imajo BNC konektorji v sodobni elektroniki in telekomunikacijskih sistemih.Zajema vse, od osnovnih vrst in modelov do bolj zapletenih tehnik montaže, ki prikazuje, kako prilagodljivi in ​​pomembni so ti konektorji za ustvarjanje močnih povezav brez motenj v različnih situacijah.Primerjava z drugimi konektorji kaže, zakaj so BNC konektorji pogosto izbrani za zanesljive uporabe, kot so radiodifuzijska in medicinska oprema.Razprava o združljivosti kabla kaže tudi, kako praktični in prilagodljivi so priključki BNC za različne vrste kablov, kar jim pomaga dobro delovati v mnogih nastavitvah.Na splošno ta članek daje boljše razumevanje in služi kot koristen vodnik za izbiro pravega konektorja BNC za izboljšanje učinkovitosti in zanesljivosti sistema v hitro spreminjajočem se svetu RF tehnologije.

Pogosto zastavljena vprašanja [FAQ]

1. Ali lahko BNC konektorje ponovno uporabimo?

BNC konektorje lahko ponovno uporabite, če ostanejo v dobrem fizičnem stanju in vzdržujejo električno celovitost.Glavni dejavniki, ki določajo ponovno uporabo, so odsotnost fizične poškodbe telesa in zatičev priključka ter sposobnost vzdrževanja varne in stabilne povezave, ko parirajo.Preden ponovno uporabimo priključek BNC, ga preglejte na upognjene zatiče, obrabljene ali poškodovane niti in vse druge znake obrabe ali škode, ki bi lahko ogrozili povezavo.

2. Kaj je adapter BNC?

Adapter BNC je naprava, ki se uporablja za vmesnik med konektorji BNC in drugimi vrstami konektorjev ali med različnimi spoli ali impedance konektorjev BNC.Služi kot most, ki omogoča združljivost in razširi funkcionalnost obstoječih nastavitev kabla.Pogoste vrste vključujejo BNC do SMA, BNC do N-tipa ali adapterjev, ki spreminjajo spol od moških do ženskih priključkov BNC.

3. Kaj je razcep BNC?

BNC cepilnik se uporablja za delitev enega vhoda BNC na več izhodov, kar omogoča, da se signal porazdeli na več naprav.Uporablja se v video aplikacijah, kjer je treba en sam podajanje kamere poslati na več monitorjev ali snemalno opremo.Splitter mora biti sposoben ravnati s pasovno širino in frekvenco signala, da se prepreči razgradnjo.

4. Kaj je BNC moški in ženska priključek?

Za moškega konektorja BNC je značilen kovinski zatič na sredini in vrtljivi obroč z bajonetnimi vdolbinami, ki se uporabljajo za pritrditev na ženski konektor.Ženski konektor BNC ima v nasprotju s tem posoda za moški zatič in reže za namestitev bajonetnih vdolbin moškega priključka.Ta zasnova omogoča hitro povezavo in odklop, hkrati pa zagotavlja stabilno in zanesljivo koaksialno povezavo.

5. Kakšna je največja frekvenca, ki jo je mogoče prenesti z BNC konektorji?

Največja frekvenca, ki jo je mogoče učinkovito prenašati z BNC konektorji, je običajno do 4 GHz.Vendar pa je dejansko uporabno frekvenčno območje lahko odvisno od specifične zasnove in kakovosti priključka.Kakovostni konektorji BNC lahko obvladujejo frekvence na zgornjem koncu tega območja, vendar se standardne vrste bolj uporabljajo do 2 GHz.Za aplikacije, ki zahtevajo višje frekvence, se priporočajo priključki, kot sta SMA ali N-tip zaradi njihovih boljših zmogljivosti pri visokih frekvencah.
