Pojasnjene razlike med LM358 in LM393

LM358 in LM393 se široko uporabljata integrirana vezja, ki služijo različnim namenom v elektroniki.LM358 je dvojni operativni ojačevalnik, ki je idealen za ojačanje in obdelavo signalov, medtem ko je LM393 dvojni primerjalnik, zasnovan za primerjavo napetosti in vožnjo zunanjih obremenitev.Ta članek raziskuje njihove značilnosti, specifikacije in aplikacije, s katerimi boste lažje razumeli njihove vloge in izbrali pravega za vaše potrebe.

Katalog

Uvod v LM358 in LM393 ICS

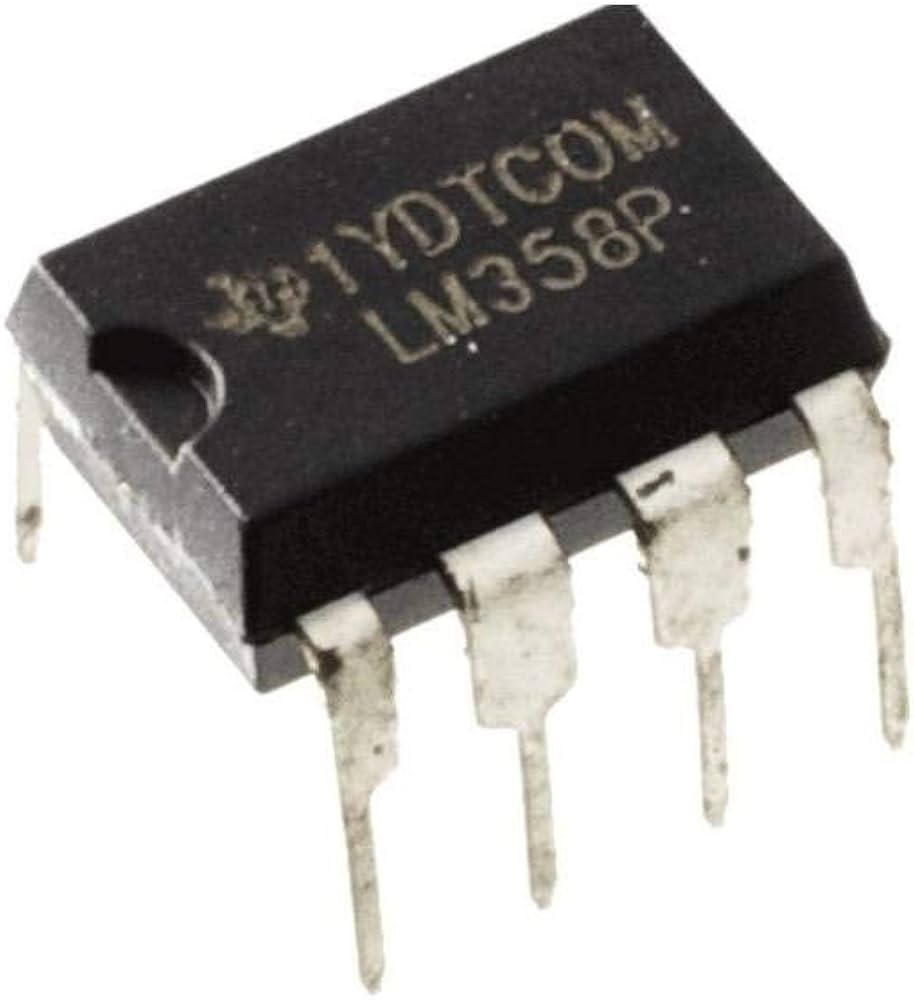

Pregled LM358 IC

The LM358 je vsestransko integrirano vezje z dvema operativnima ojačevalnikama (OP-AMPS), ki lahko delujeta na enem samem viru energije.V bistvu gre za pomanjšano različico LM324 Quad Op-Amp, ki vključuje štiri podobne ojačevalnike.Zaradi tega izstopa LM358, je njegova sposobnost delovanja v širokem razponu vhodnih napetosti, ki ustreza njenemu območju napajanja.

Ena od pomembnih značilnosti tega IC je njegova zelo nizka privzeta vhodna odmikajoča napetost, ki je le 2mV.To pomeni, da ponuja natančne zmogljivosti takoj iz škatle.Poraba energije je tudi učinkovita, z značilnim tokom 500UA in največ 700UA, ne glede na napajalno napetost.

Temperaturna toleranca je še ena moč LM358.Deluje zanesljivo pri temperaturah okolice med 0 ° C in 70 ° C, z največjo temperaturno temperaturo stika 150 ° C, zaradi česar je primeren za različna okolja.Na splošno LM358 prinaša zanesljive in dosledne zmogljivosti v kompaktnem paketu.

Pregled LM393 IC

The LM393 je integrirano vezje, posebej zasnovano za uporabo kot napetostni primerjalnik, ki ga loči od operativnega ojačevalnika LM358.Medtem ko lahko številni OP-AMP-ji delujejo kot primerjalniki, LM393 izstopa zaradi njegovega odprtega zbiralnika.Ta funkcija je še posebej učinkovita za vožnjo obremenitev, saj omogoča večjo prilagodljivost pri povezovanju zunanjih komponent.

Ena ključnih zmogljivosti LM393 je njegova sposobnost obvladovanja obremenitev do 50 V in 50mA.Zaradi tega je praktična izbira za delo s tipičnimi stopnjami TTL, MOS in RTL.Poleg tega lahko njegov izhodni tranzistor ohrani izolirano obremenitev iz sistemskega tla, kar dodaja vsestranskost in varnost v njene aplikacije.Če iščete primerjalnik za obravnavo takšnih nalog, je LM393 zanesljiva in učinkovita možnost, ki jo morate upoštevati.

Podrobne specifikacije LM358 in LM393 ICS

Parameter	Specifikacija
Obseg delovne napetosti (en prenos)	2.0 VDC do 36 VDC
Razdeljena ponudba	± 1,0 VDC do ± 18 VDC
Trenutna poraba (neodvisno od ponudbe)	0,4 mA
Vhodna pristranskost tok	25 na
Vhodni odmik tok	5.0 NA
Vhodna odmikana napetost	5,0 mV (največ)
Vhod v skupni način	Sega na raven tal
Razpon diferencialne vhodne napetosti	Enako napajalne napetosti
Združljivost izhodne napetosti	Ravni DTL, ECL, TTL, MOS in CMOS
ESD objemke	Prisoten na vhodih za večjo trajnost
Avtomobilske aplikacije	Predpona "NCV", skladna s standardi AEC -Q100 in PPAP
Skladnost z okoljem	Brez PB, brez halogenov, BFR-brez ROHS, skladen z ROHS

Podrobnosti o LM358 in LM393 ICS

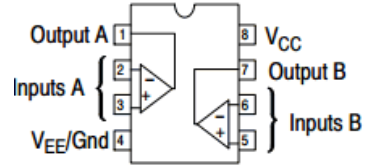

Konfiguracija pin LM358

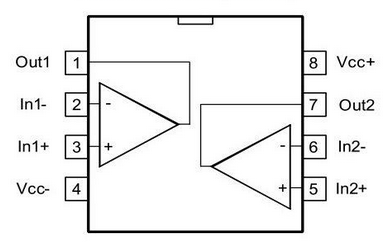

Konfiguracija pin LM393

Pin Functions of LM358 in LM393

Zatiča št.	Ime pin	Opis
1	Izhod1	Izhod OP-AMP 1
2	Vhod1-	Obrnjenje vnosa OP-AMP 1
3	Vhod1+	Neinverting vhod OP-AMP 1
4	Vee, GND	Ozemljitvena ali negativna napajalna napetost
5	Vhod2+	Neinverting vhod OP-AMP 2
6	Vhod2-	Inverting vnos OP-AMP 2
7	Izhod2	Izhod OP-AMP 2
8	Vcc	Pozitivna napajalna napetost

Primerjava ključnih značilnosti LM358 in LM393

Specifikacija	LM358	LM393
Napajalna napetost	32V, +/- 16V	36V, +/- 18V
Diferencialna vhodna napetost	32V	36V
Vhodna odmikana napetost	3MV max.	5mV max.
Vhodna pristranskost tok	100na max.	250na max.
Vhod v skupni način	0V do V+ - 2V	0V do V+ - 1,5V
Velik dobiček napetosti signala	100V/MV Typ.	200V/MV Typ.
Pasovna širina	1MHz	Ni določeno

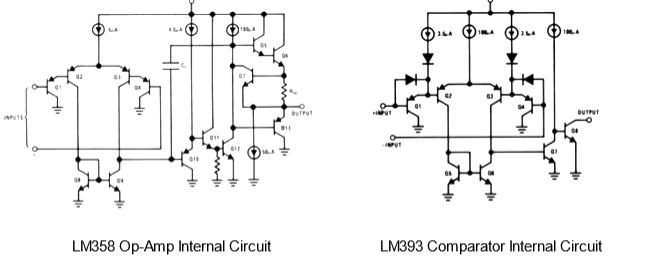

Primerjava notranje arhitekture LM358 in LM393

Ko prvič pogledate notranje zasnove LM358 in LM393, se morda zdijo podobni.Vendar pa tesnejša analiza prikazuje ključne razlike, ki ustrezajo njihovi edinstveni uporabi in specifikacijah.

Oba IC uporabljata vhodne faze, ki spominjajo na "Darlington-povezane" tranzistorje PNP, kar jim omogoča, da zaznajo signale blizu tal.Vendar se trenutne ravni v njihovih diferencialnih fazah razlikujejo.LM393 deluje z višjim tokom, kar mu pomaga hitro okrepiti in preklopiti izhode - bistveno značilnost za njegovo vlogo primerjalnika.Po drugi strani LM358, zasnovan kot linearni ojačevalnik, ne potrebuje tako visokih tokov, zato je ta razlika manj pomembna za njegovo delovanje.

Najbolj opazno razlikovanje je v njihovih izhodnih fazah.LM393 ima enostavnejšo izhodno zasnovo, optimizirano za hitro preklapljanje med napetostnimi nivoji, ki ustreza njegovi funkciji kot primerjalnik.Njegov izhod z odprtim zbiralnikom zagotavlja tudi večjo prilagodljivost za povezovanje zunanjih komponent.V nasprotju s tem ima LM358 popolnoma linearno izhodno stopnjo, ki zagotavlja gladko in neprekinjeno razmerje med vhodom in izhodom - idealno za amplifikacijske naloge.Te strukturne razlike v svojih aplikacijah poudarjajo posebne prednosti vsakega IC.

Aplikacije LM358 in LM393

LM358 aplikacije

• Ojačevalniki pretvornikov

LM358 je dobro primeren za ojačevalnike pretvornikov, kjer obdeluje signale iz naprav, kot so senzorji, in jih pretvori v uporabno obliko.Njeni dvojni operativni ojačevalniki mu omogočajo učinkovito ravnanje s temi nalogami v mnogih okoljih.

• Običajna vezja OP-AMP

Ta IC se običajno uporablja v osnovnih operativnih ojačevalnih vezjih, kot so ojačanje, pufer ali obdelava signalov.Zanesljiva zmogljivost in prilagodljivost omogočata priljubljeno izbiro za aplikacije za splošno nameno.

• Integratorji, diferenciatorji, poletja, dodatki in sledilci napetosti

LM358 podpira različne matematične funkcije in obdelave signalov, vključno z integracijo, diferenciacijo in dodajanjem signalov.Deluje lahko tudi kot napetostni privrženec in stabilizira ravni napetosti v vezjih.

• DC -jevi bloki, digitalni multimetri in osciloskopi

Njegova sposobnost zagotavljanja stabilnega DC -ojačanja je dragocena v napravah, kot so multimetri in osciloskopi, kjer sta za merjenje in analizo signalov potrebna natančnost in zanesljivost.

• Primerjalniki za nadzor in regulacijo zanke

LM358 lahko deluje tudi kot primerjalnik v sistemih za nadzor povratnih informacij.Pomaga ohranjati stalno delovanje v aplikacijah, ki zahtevajo natančno regulacijo toka ali napetosti.

LM393 aplikacije

• Primerjalni vezji napetosti

LM393 je zasnovan posebej za primerjavo napetosti.Primerja dve vhodni napetosti in prinaša jasen izhodni signal, zaradi česar je idealen za natančne naloge.

• Vozni releji, svetilke in motorji

LM393 lahko s svojim odprtim zbiralnikom nadzoruje zunanje naprave, kot so releji, svetilke in mototorji, kar zagotavlja učinkovite zmogljivosti za vožnjo v različnih aplikacijah.

• Detektorji ničelnih prehodov

Ta IC se običajno uporablja v vezjih, ki morajo zaznati točko, kjer izmenični signal prečka nivo napetosti, kar zagotavlja pravilno časovno razporeditev za sinhronizacijo signala.

• Detektorji vrhov napetosti

LM393 lahko pomaga zaznati najvišjo napetost v signalu, zaradi česar je uporabna v aplikacijah, kot sta analiza signala ali zaščitna vezja.

• Visoko napetostno zaščito in opozorilni sistemi

Njegova sposobnost obvladovanja visokih napetosti omogoča, da LM393 igra vlogo v zaščitnih sistemih, kjer spremlja in reagira na nevarne napetostne ravni.

• Oscilator vezja

LM393 pogosto najdemo v oscilatorskih vezjih, ki ustvarjajo konsistentne signale za aplikacije časovne ali valovne oblike, kar izboljšuje njegovo vsestranskost v elektronskih sistemih.

Ekvivalenti LM358 in LM393

LM358 ekvivalenti

• LM358A

• LM358E

• LM358-N

• LM358W

LM393 ekvivalenti

• LM358

• TL082

• LM311

Ključne razlike med LM358 in LM393

LM358	LM393
Dvojni operativni ojačevalnik	Dvojni primerjalnik
Relativno boljše specifikacije vhoda	Relativno slabše specifikacije vhoda
Izhodna linearna z vhodom	Nelinearni izhod
Stabilen z negativnimi povratnimi informacijami	Stabilen s pozitivnimi povratnimi informacijami

Zaključek

LM358 in LM393 sta vsestranska in zanesljiva ICS, zasnovana za različne aplikacije.LM358 je idealen za ojačanje in obdelavo signalov, medtem ko se LM393 odlikuje pri primerjavi napetosti in vožnje.Razumevanje njihovih značilnosti in razlik vam pomaga izbrati pravega za vaše potrebe.Oba ICS ponujata praktične rešitve za široko paleto nalog v elektroniki.
