Elektromotorna sila (EMS): definicija, formula, vrste in kako deluje

V tem članku boste izvedeli, kaj je elektromotorna sila (EMS) in kako dovaja energijo, ki poganja tok skozi vezje.Videli boste, kako EMF deluje znotraj virov, kot so baterije, generatorji in sončne celice, in kako notranji upor vpliva na napetost, ki jo dobite.Raziskovali boste tudi različne vrste EMF in formule, ki se uporabljajo za njihov opis.Na koncu boste razumeli, kako se meri EMF in kako se razlikuje od potencialne razlike.

Katalog

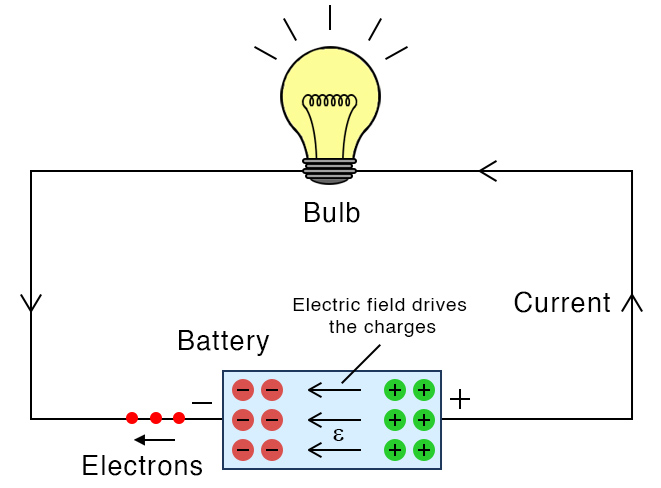

Slika 1. Elektromotorna sila (EMS) v tokokrogu

Kaj je elektromotorna sila?

Elektromotorna sila (EMF) je napetost, ki jo ustvari vir, ki poganja električni tok skozi vezje.Kljub svojemu imenu ne gre za dejansko "silo", temveč za energijo, ki jo na enoto naboja dovajajo naprave, kot so baterije, generatorji, sončne celice in drugi sistemi za pretvorbo energije.EMF določa, koliko električne energije je vir sposoben dobaviti bremenu.Zgornja slika prikazuje, kako elektromotorna sila (EMS) poganja naboje znotraj vira energije in sproži tok skozi vezje.

Kako deluje elektromotorna sila?

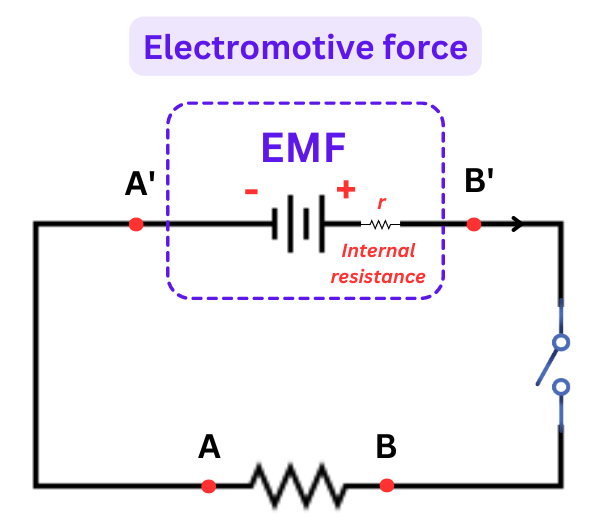

Slika 2. Načelo delovanja EMF

Zgornja slika prikazuje, kako elektromotorna sila (EMS) ustvarja in ohranja potencialno razliko znotraj vira energije.EMF deluje tako, da pretvori drugo obliko energije v električno energijo, loči naboje znotraj vira in vzpostavi napetost na njegovih sponkah.

V bateriji elektrokemične reakcije premikajo naboje, medtem ko v generatorju spreminjajoča se magnetna polja potiskajo naboje skozi elektromagnetno indukcijo.V vseh primerih EMF poganja naboje proti notranjemu električnemu polju.

Ko je tokokrog sklenjen, ta potencialna razlika omogoča pretok toka.Ko je odprt, je EMF še vedno prisoten, vendar ne more proizvajati toka.Diagram prikazuje tudi notranji upor vira (r), ki zmanjša napetost na priključku, ko tok teče.

Formula elektromotorne sile

Standardna enačba za baterijo je:

ali enakovredno,

kje:

• ε = elektromotorna sila

• V = napetost na sponki

• I = Tok

• R = zunanji/obremenitveni upor

• r = notranji upor vira

Obe obliki izražata enako razmerje med EMF, priključno napetostjo in notranjim uporom.

Vrste elektromotorne sile

Različne tehnologije proizvajajo EMF prek različnih mehanizmov:

Kemični EMF

Kemični EMF nastane, ko elektrokemične reakcije znotraj baterij in celic ločijo naboje, kar ustvari potencialno razliko.Šteje se za vrsto EMF, ker se kemična energija neposredno pretvori v električno energijo, ki poganja tok.Za razliko od elektromagnetnega ali sončnega EMF, kemični EMF ni odvisen od gibanja ali svetlobe, temveč izključno od kemičnih procesov.

Elektromagnetni EMF

Elektromagnetni EMF nastane, ko prevodnik doživi spreminjajoče se magnetno polje, ki inducira napetost v skladu s Faradayevim zakonom indukcije.Ta vrsta EMF nastaja v napravah, kot so generatorji, alternatorji in transformatorji.V primerjavi s kemičnim EMF temelji na mehanskem gibanju ali spremembah magnetnega toka in ne na kemičnih reakcijah.

Sončni ali fotovoltaični EMF

Sončni ali fotovoltaični EMF nastane, ko fotoni iz sončne svetlobe energizirajo elektrone v polprevodniških materialih, kar jim omogoča prosto gibanje in ustvarjanje napetosti.Kvalificira se kot vrsta EMF, ker se svetlobna energija pretvori neposredno v električno energijo.V nasprotju s kemičnim ali elektromagnetnim EMF fotonapetostni EMF ne potrebuje gibljivih delov in je v celoti odvisen od jakosti svetlobe.

Termoelektrični EMF

Termoelektrični EMF nastane, ko dva spoja različnih kovin doživita temperaturno razliko, zaradi česar se nosilci naboja selijo iz vročih v hladna območja.To ločevanje naboja, ki ga poganja temperatura, tvori merljivo elektromagnetno polje, zato se termočleni zanašajo na ta mehanizem.Za razliko od sončnega ali elektromagnetnega EMF je termoelektrični EMF odvisen izključno od toplotne energije in ne od svetlobe ali magnetnih polj.

Piezoelektrični EMF

Piezoelektrični EMF se pojavi, ko se na določene kristalne materiale uporabi mehanska obremenitev, zaradi česar se električni naboji premikajo znotraj strukture.To ločevanje naboja, ki ga povzroča napetost, ustvarja napetost, zaradi česar je posebna kategorija EMF, ki temelji na pretvorbi mehanske energije.V primerjavi s kemičnim ali termoelektričnim EMF se piezoelektrični EMF skoraj takoj odzove na spremembe tlaka in ne potrebuje toplote, svetlobe ali kemičnih reakcij.

Merjenje elektromotorne sile

Natančna meritev EMF je pomembna pri vrednotenju elektroenergetskega sistema, diagnostiki baterij in električnem testiranju.

Uporaba voltmetra

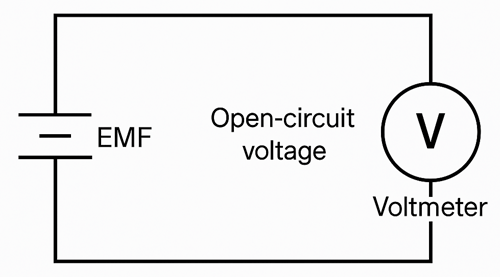

Slika 3. Merjenje EMF z voltmetrom

Zgornja slika prikazuje preprosto nastavitev odprtega tokokroga, ki se uporablja za merjenje EMF vira.Voltmeter meri EMF tako, da se poveže čez odprte sponke vira, kar mu omogoča, da odčita polno napetost brez pretoka toka.Šteje se za veljavno metodo, ker visoka notranja upornost voltmetra preprečuje obremenitev in zagotavlja, da notranja upornost vira ne vpliva na meritev.V primerjavi s potenciometri ali digitalnimi instrumenti so voltmetri preprostejši in hitrejši za uporabo, vendar nudijo manjšo natančnost pri občutljivih aplikacijah.

Potenciometrska metoda

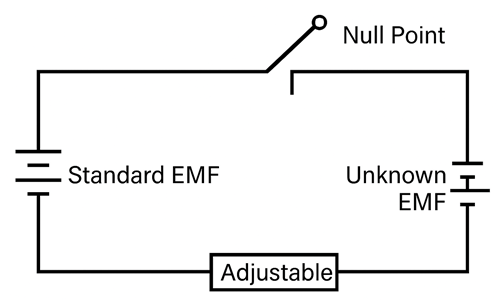

Slika 4. Merjenje EMF s potenciometrom

Zgornji diagram prikazuje nastavitev ničelnega ravnotežja, ki se uporablja pri potenciometričnem merjenju EMF.Potenciometer meri EMF tako, da primerja neznano napetost s standardno referenco z uporabo tehnike ničelnega ravnotežja, kjer tok ne črpa iz vira.Ta metoda velja za enega najnatančnejših načinov merjenja EMF, saj popolnoma odpravlja napake pri nalaganju.Za razliko od voltmetrov ali digitalnih multimetrov so potenciometri počasnejši in bolj zapleteni za nastavitev, vendar zagotavljajo vrhunsko natančnost za laboratorijsko in kalibracijsko delo.

Digitalni instrumenti

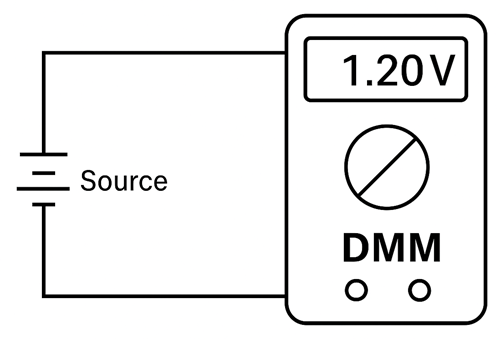

Slika 5. Merjenje EMF z digitalnim multimetrom

Zgornja slika prikazuje, kako digitalni multimeter odčitava EMF neposredno preko izvornih sponk.Digitalni multimetri (DMM) merijo EMF z vzorčenjem napetosti na sponkah vira s pomočjo elektronskih vezij.Široko se uporabljajo, ker združujejo priročnost, digitalno natančnost in možnost merjenja več električnih veličin.Vendar pa lahko v primerjavi s potenciometri digitalni multimetrični moduli povzročijo majhne napake pri nalaganju zaradi svoje končne vhodne impedance, čeprav ostajajo bolj praktični in uporabniku prijaznejši od drugih metod.

Uporaba elektromotorne sile

EMF je pomemben v številnih električnih in elektronskih sistemih, vključno z:

• Napajanje bremen z baterijami, generatorji in sončnimi celicami

• Pogon industrijskih strojev in elektromotorjev

• Sistemi za polnjenje, kot so enote UPS, akumulatorji za vozila in shranjevanje obnovljive energije

• Ustvarjanje merilnih signalov v termočlenih, piezoelektričnih senzorjih in drugih pretvornikih

• Sistemi za pridobivanje energije za oddaljene in prenosne naprave

• Ohranjanje napetostnih nivojev v elektrodistribucijskih omrežjih

Elektromotorna sila (EMF) proti potencialni razliki (PD)

Spodaj je prikazana razlika med emf in potencialno razliko, ki vam pomaga videti, kako se oba obnašata v vezju.

Vidik	Elektromotor Sila (EMF)	potencial Razlika (PD)
Opredelitev	energija dobavljeno na enoto polnjenja iz vira	energija uporabljen na enoto naboja med dvema točkama
Lokacija	Pojavi se znotraj vira	Pojavi se prek zunanjih komponent
vezje Pogoj	Izmerjeno ko je tokokrog odprt	Izmerjeno ko teče tok
Vzrok	Vir potiska obtožbe	Dajatve med pretokom izgubljajo energijo
Predstavlja	Skupaj zagotovljena energija	energija zaužit
Simbol	E ali ε	V
Vrednost Razmerje	Vedno ≥ PD	Vedno ≤ EMF, ko tok teče
Notranji Učinek odpornosti	Neprizadeto po obremenitvi	Zmanjšuje ko obremenitev/notranji upor porabi energijo
Vir Primeri	baterije, generatorji, sončne celice	Upori, motorji, svetilke
Fizično Pomen	Pogoni tok v vezje	Nasprotuje tok skozi komponente
delo Končano	delo storjeno na podlagi obtožb	delo opravljeno z naboji
Enota	volt (V)	volt (V)
Obstoj v odprtem krogu	obstaja tudi ko je odprta	Nič ko je odprt (brez toka)
Smer	Negativno → pozitivni notranji vir	Pozitivno → minus v zunanjem krogu
Vir Vedenje	Označuje moč vira	Označuje padec napetosti med komponentami

Zaključek

Elektromotorna sila je pomembna, ker prikazuje, kako električni viri ustvarjajo in dovajajo energijo v vezje.Različne oblike EMF izvirajo iz kemičnih reakcij, magnetnih polj, svetlobe, toplote ali mehanskega pritiska.EMF je mogoče izmeriti na več načinov, od katerih ima vsak različne stopnje natančnosti.Razumevanje EMF, njegovih vrst in primerjave s potencialno razliko pomaga pri učinkovitejšem delu z električnimi sistemi.
