Kako deluje 74LS74 D flip flop: Pinout in Circuit

74LS74 je dvojna D-Flip-Flop IC, ki ima pomembno vlogo pri digitalni elektroniki.Omogoča vam učinkovito shranjevanje, upravljanje in obdelavo podatkov z funkcijami, kot so jasni, prednastavljeni in dopolnilni izhodi.Ta članek vas bo vodil skozi njegovo postavitev, funkcionalnost, aplikacije in primer vezja za boljše razumevanje.

Katalog

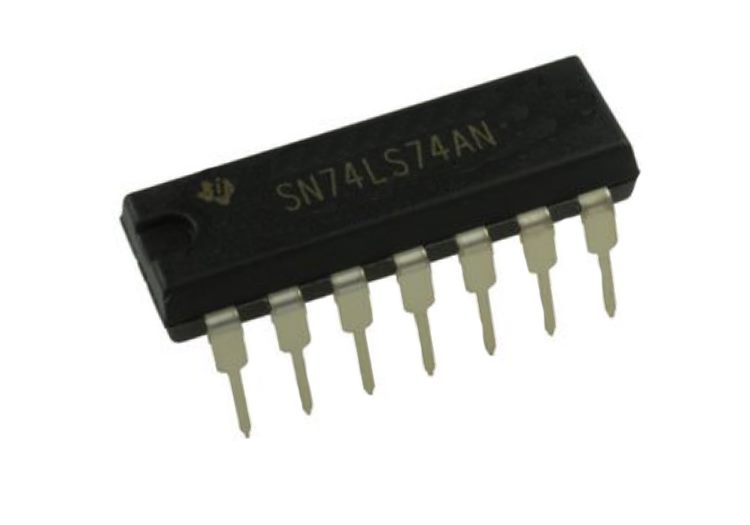

Pregled 74LS74 D Flip Flop

74LS74 je vsestranski dvojni D-Type Flip-Flop IC, zasnovan z dvema ločenima flopama, ki se odzivata na pozitivne robove ure.Vsak flip-flop ima jasne, prednastavljene in dopolnilne izhodne funkcije, zaradi česar je uporabna za shranjevanje in upravljanje podatkov v binarni obliki.Ta IC ne shranjuje samo podatkov, ampak omogoča tudi spremembe shranjenih podatkov, kadar je to potrebno, kar daje fleksibilnost v digitalnih aplikacijah.

Deluje dobro v različnih delovnih napetostih in je združljiv s tehnologijami, kot so TTL, NMOS in CMO.Zaradi tega je odlična izbira za uporabo v različnih sistemih, saj se nemoteno integrira z drugimi komponentami, hkrati pa zagotavlja zanesljive zmogljivosti.

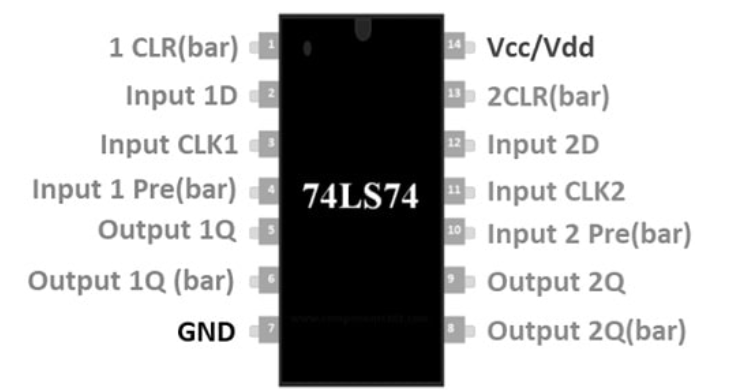

Pin postavitev in opis 74LS74 D Flip flop

Flop 74LS74 D ima skupno 14 zatičev, pri čemer vsak služi določenemu namenu pri svojem delovanju.Razumevanje teh zatičev vam pomaga, da učinkovito povežete in uporabljate IC:

• Zatiči 1, 13 (1clr (bar) / 2clr (bar)): Ti zatiči se uporabljajo za čiščenje podatkov v flip-ov.Ko se aktivirajo, ponastavijo pomnilnik ustreznega flip-flopa.

• Zatiči 2, 12 (1D / 2D): To so vhodni zatiči podatkov za dva flip-flops.Podatke navedete na te zatiče, ki bodo obdelani na podlagi urnega signala.

• Zatiči 3, 11 (1clk / 2clk): to so vhodni zatiči ure.Tu uporabljeni utrip, ki se uporablja, sproži flip-flops za obdelavo vhodnih podatkov.

• Zatiči 4, 10 (1pre (bar) / 2pre (bar)): znani tudi kot prednastavljeni zatiči, ki se uporabljajo za nastavitev flip-flops.Ko se aktivirajo, prisilijo leteče za shranjevanje visokega signala.

• Zatiči 5, 9 (1q / 2Q): To so glavni izhodni zatiči flip-flops.Shranjene podatke zagotavljajo kot izhod.

• Zatiči 6, 8 (1Q ' / 2Q'): Ti komplementarni izhodni zatiči zagotavljajo obrnjeno različico shranjenih podatkov.

• PIN 7 (VSS/GND): Ta zatič povezuje IC na ozemljitveni priključek vašega vezja.

• PIN 14 (VCC/VDD): Ta zatič zagotavlja potrebno napajanje IC, običajno 5 voltov.

Ključne značilnosti in specifikacije 74LS74 D flip flop

74LS74 D flip flop je vsestranski dvojni D-Type Flip-Flop IC, zasnovan s TTL Schottky vezjem za hitro hitrost.Vključuje jasne in prednastavljene zmogljivosti in lahko deluje v širokem razponu obratovalnih napetosti, zaradi česar je primeren za različne digitalne aplikacije.Spodaj so njegove podrobne specifikacije:

Parameter	Vrednost
Tip	Dvojni flip-flop
Območje delovne napetosti	2V do 15V
Zamuda za širjenje	40 ns
Min visoka vhodna napetost	2V
Največja nizka vhodna napetost	0,8V
Območje obratovanja	0 ° C do 70 ° C.
Visok izhodni tok	8 ma
Število zatičev	14
Vrste paketov	SO-14, SOT42
Vrsta pritrditve	Skozi luknjo
Embalaža	Cev
Raven občutljivosti vlage	1 (neomejeno)
Delovanje	Set (prednastavitev) in ponastavite
Polarnost	Neinverting
Frekvenca ure	20 MHz
Čas zakasnitve	35 ns
Vrsta sprožilca	Pozitiven rob
Vrsta sprožilca roba ure	Pozitiven rob
Logična funkcija	In

Ekvivalenti 74ls74 d flip flop

• 74LVC2G80

• HEF40312B

Funkcionalno delovanje 74LS74 D Flip Flop

Flop 74LS74 D Flip je enostaven za uporabo in se za delovanje za visoke hitrosti zanaša na vezje Schottky TTL.Vsak flip-flop znotraj IC deluje neodvisno, z lastnimi vhodi in izhodi, kar omogoča prilagodljivo upravljanje podatkov.

Ko se napajanje dovaja IC prek zatičev VCC in GND, oba flip-flops delujeta neodvisno.Za prvi flip-flop zagotovite vhodni signal pri zatičih 2 in 3, medtem ko lahko izhod dobite iz zatičev 5 in 6. Običajno je PIN 3 priključen na vir ure, na primer impulz, ki ga ustvari 555 časovnikaIC ali mikrokontroler.

Če želite ponastaviti ali očistiti flip-flop, lahko nastavite pin 3 v visoko stanje.To preprečuje, da bi flip-flop obdelal vhodne podatke in očisti njen pomnilnik.IC deluje tako, da sledi funkcionalni tabeli, ki definira njegovo vedenje na podlagi vhodnih stanj.Tabela vključuje simbole, kot je "X", ki označujejo stanja, ki ne vplivajo na operacijo.

Neposredna zasnova in funkcionalnost IC -ja omogočata vsestransko in enostavno integracijo v različne aplikacije.

Vhodi	Vhodi	Vhodi	Izhodi	Izhodi	Izhodi
Pred (bar)	CLR (bar)	Clk	D	Q	Q '
L	H	X	X	H	L
H	L	X	X	L	H
L	L	X	X	H	H
H	H	-	H	H	L
H	H	-	L	L	H
H	H	L	X	Q0	Q0 (bar)

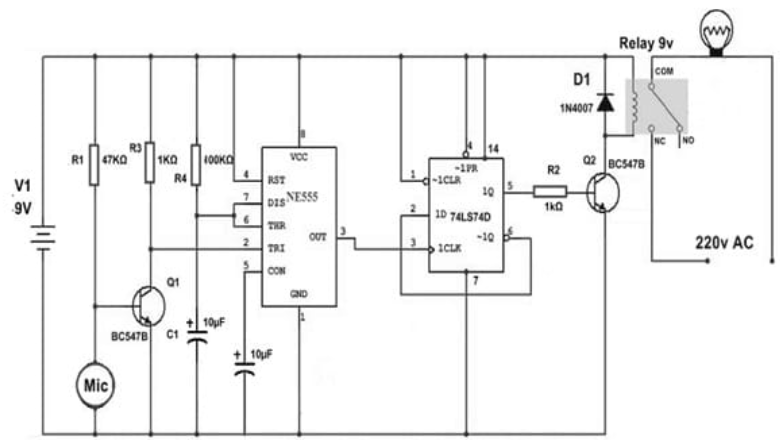

Clap Switch Circuit z uporabo 74LS74 D flip flop

Vezje stikala za clap, zasnovano z 74LS74 D Flip Flop vam omogoča, da nadzirate povezano obremenitev, tako da preprosto ploskate z rokami.Deluje tako, da zazna zvok ploska skozi mikrofon, ki ima diafragmo.Ko zvok ploska zadene diafragmo, povzroči vibracije, ki spremenijo kapacitivnost mikrofona, kar vodi do spremembe napetosti.To napetost nato obdelamo s tokokrogom, da se obremenitev vklopi ali izklopi.

To preprosto, a učinkovito vezje je idealno za tiste, ki se začnejo v elektroniki.Dokazuje, kako lahko zvočno energijo pretvorimo v električne signale za praktično uporabo.

Za izdelavo tega vezja boste potrebovali naslednje komponente:

Zahtevani ICS sta 7474 Dvojni D flop D in 555 časovnika.Za preklapljanje obremenitve se uporablja 5V rele, kondenzatorski mikrofon pa služi kot zvočni senzor.Tranzistorji všeč BC547 Okrepite signale in LED označuje stanje obremenitve.Druge komponente vključujejo a 1N4007 Dioda, kondenzatorji z vrednostmi 10 μF in 0,01 μF, upori z vrednostmi 47kΩ, 1kΩ (dva kosa) in 100kΩ.Vezje poganja 9V baterija, za povezavo obremenitve pa se uporablja dvojni konektor.

To vezje pretvori zvok plošče v sprožilni signal, ki ga obdeluje 555 časovnika IC.Izhod iz časovnika se uporablja za nastavitev ali ponastavitev flip flop 74LS74 D, ki nato preklopi rele za nadzor obremenitve.Enostavnost in funkcionalnost tega dizajna sta odličen učni projekt.

Funkcionalno delovanje 74LS74 D Flip Flop Clap Switch

Clap stikalo deluje v treh različnih fazah, da učinkovito nadzoruje obremenitev.

Prva faza je stopnja zaznavanja zvoka, kjer Tranzistor BC547 in kondenzatorski mikrofon delujeta skupaj, da bi zaznali zvok.Ko zaznate plosk, mikrofon ustvari signal na podlagi sprememb kapacitivnosti, ki jih povzročajo zvočne vibracije.Tranzistor povečuje ta signal, zaradi česar je primeren za nadaljnjo obdelavo.

Druga stopnja uporablja a NE555 Timer IC, konfiguriran kot monostabilni multivibrator.Ta časovnik ustvari časovni impulz na podlagi vrednosti časovnega upora R3 in kondenzatorja C1.Utrip zagotavlja, da vezje deluje z natančnim časovnim razporedom, zaradi česar je odziv na dosleden in zanesljiv.

Tretjo stopnjo nadzoruje 74LS74 D flip flop.Utrip iz časovnika 555 služi kot vhod v flip-flop, ki preklopi med stanjem nabora in ponastavitev.Ko je nastavljen, Flip-Flop aktivira rele, povezan z njegovim izhodom, vklopi obremenitev.V stanju ponastavitve se rele deaktivira, kar izklopi obremenitev.

To vezje najde aplikacije v napravah, kot so oprema za prepoznavanje hitrosti, slušni aparati, zvočno občutljivi elektronski pripomočki in sistemi za avtomatizacijo za industrijsko ali domačo uporabo.Uporablja se lahko tudi v snemalnikih in podobnih sistemih, ki jih nadzorujejo zvok, zaradi česar je praktična izbira za različne projekte avtomatizacije, ki jih sproži zvok.

Aplikacije 74ls74 d Flip flop

Uporablja se v zaklepanju instrumentov

74LS74 D flip flop se običajno uporablja v napravah, ki zahtevajo funkcionalnost zaklepanja.Lahko shrani nekaj podatkov in vzdržuje svoje stanje, dokler se ne ponastavi ali posodobi.Zaradi tega je idealno za aplikacije, kot so stikala ali pomnilniška vezja, kjer je potrebno stabilno zadrževanje podatkov.

Komponenta v varovalnih vezjih

Vzpostavitve se pogosto zanašajo na 74LS74, da ohranijo celovitost podatkovnih signalov.IC zagotavlja, da se podatki posredujejo brez izgube ali izkrivljanja, zaradi česar je koristno orodje v sistemih, ki zahtevajo zanesljiv prenos podatkov med komponentami.

Aplikacija v televizorjih in pomnilniških enotah

Ta flip-flop IC igra vlogo pri funkcionalnosti televizorjev in pomnilniških enot, saj pomaga pri upravljanju shranjevanja in obdelave podatkov.Njegova sposobnost preklopa med nastavitvijo in ponastavitev stanj je primerna za ravnanje z nalogami, kot je osvežitev pomnilnika prikaza ali shranjevanje začasnih podatkov med operacijami.

Uporablja se v računalnikih, zvezkih in omrežnih napravah

V osebnih računalnikih, prenosnih računalnikih in omrežnih napravah se 74LS74 uporablja za upravljanje pretoka in sinhronizacije podatkov.Njegova vloga pri zagotavljanju, da so signali shranjeni in pravilno obdelani, je dragocen dodatek k tem sistemom.

Varovalni in vzorčni vezji

IC se pogosto uporablja tudi v vezjih pufra in vzorčenja, kjer pomaga stabilizirati in nadzorovati pretok vhodnih signalov.Zaradi tega je pomemben sestavni del v sistemih, ki natančno obdelujejo analogne ali digitalne signale.

Pomnilnik in nadzor registrov ali prestavnih registrov

74LS74 je mogoče konfigurirati kot pomnilniški ali kontrolni registri, pri čemer hrani podatke za začasno uporabo ali nadzira pretok informacij v sistemu.Uporablja se tudi v registrih premikov, ki so ključnega pomena pri pretvorbi podatkov in serijskih do vzporednih ali vzporednih komunikacijskih nalogah.
