Kako LM5145RGYR poveča učinkovitost napajalnih sistemov?

LM5145RGYR je 75-V sinhroni krmilnik dolarja, ki ponuja zanesljive zmogljivosti za upravljanje moči v visokonapetostnih sistemih.Poenostavi modele z učinkovito ravnanje z napetostjo, kar odpravi potrebo po dodatnih komponentah.S prilagodljivimi funkcijami in robustnimi zmogljivostmi je idealen za industrijske, komunikacijske in motorične aplikacije.

Katalog

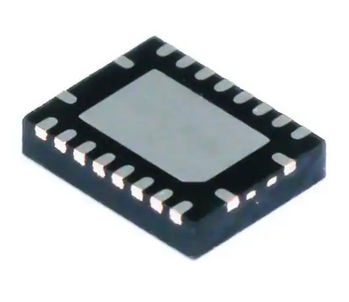

LM5145RGYR Pregled

The LM5145RGYR je 75-V sinhroni krmilnik dolarja, zasnovan za visoke vire vhodne napetosti ali sisteme z napetostnimi konicami.Poenostavi modele z zmanjšanjem potrebe po dodatnih komponentah zatiranja sunpresije.

Z visokim stikalom, ki vsebuje 40-nanosekundno minimalno pravočasno, učinkovito ravna z velikimi napetostnimi stopnicami, zaradi česar je primeren za pretvorbo 48-V vhodov v nizkonapetostne izhode.Deluje tudi v skoraj 100 -odstotnem delovnem ciklu, pri čemer z lahkoto upravlja s padci napetosti do 6 voltov.

Ta prilagodljivost je idealna za industrijski nadzor, robotiko, podatkovno komunikacijo in RF napajanje, kjer je potrebna zanesljiva in učinkovita uspešnost.

LM5145RGYR PIN konfiguracija

LM5145RGYR CAD modeli

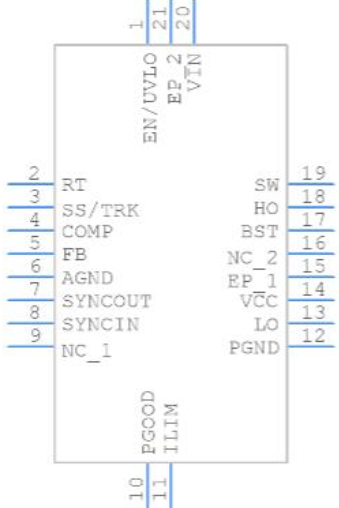

Simbol LM5145rgyr

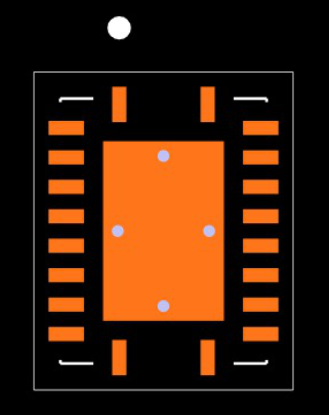

LM5145RGYR FITPISPPIST

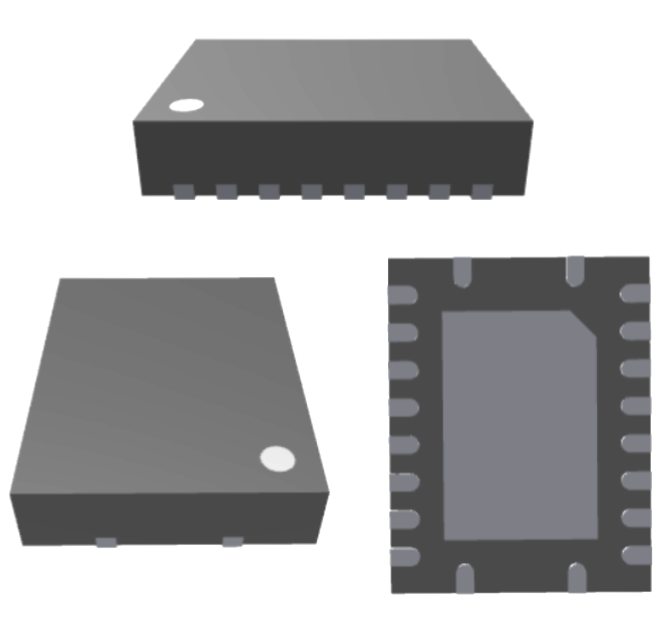

LM5145RGYR 3D model

LM5145RGYR ključne funkcije

Vsestranski dizajn

LM5145RGYR je prilagodljiv sinhroni regulator DC/DC, zasnovan za obvladovanje široke palete aplikacij.Zlahka se prilagaja različnim okoljem, kar vam daje zanesljivo možnost za upravljanje moči v različnih sistemih.

Nastavljiva frekvenca preklopa

S preklopno frekvenco se giblje od 100 kHz do 1 MHz, ta krmilnik vam omogoča natančno prilagoditev njegovega delovanja na podlagi vaših posebnih potreb.Ta prilagodljivost zagotavlja, da lahko izpolni zahteve glede zmogljivosti in hkrati ohranja učinkovitost.

Visokozmogljivi vozniki vrat

Vozniki vrat 7,5 V so zgrajeni za delo s standardnimi VTH MOSFETS.Ta funkcija povečuje njegovo združljivost in zagotavlja, da lahko učinkovito poganja komponente, kar prispeva k gladkemu in stabilnemu delovanju.

Hiter odziv na spremembe

LM5145RGYR je zasnovan za prehodni odziv na hitro in obremenitev.To pomeni, da se hitro prilagodi nihanjem povpraševanja po moči in tako zagotovi, da vaš sistem ostane stabilen tudi v dinamičnih pogojih.

Vgrajena zaščita

Značilne lastnosti so integrirane za zaščito vašega dizajna.Te funkcije pomagajo preprečiti potencialne okvare in narediti krmilnik zanesljivo izbiro za zahtevna okolja.

Kompaktni paket

20-polni paket VQFN z močnimi boki ponuja kompakten in robusten dizajn.Njegova struktura olajša integracijo v vaš sistem, hkrati pa zagotavlja zanesljive zmogljivosti sčasoma.

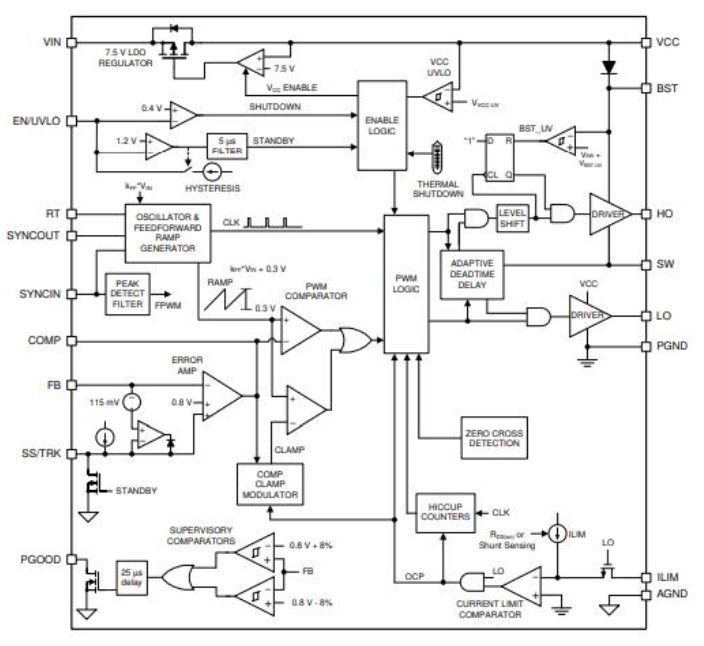

LM5145RGYR FUNKCIJSKI SIAME

LM5145RGYR je 75-V sinhroni krmilnik dolarja z vsemi funkcijami, potrebnimi za izvajanje napajanja z visoko učinkovitostjo.Razpon izhodne napetosti je od 0,8 V do 60 V.

Uporaba LM5145RGYR

Oddaljene radijske enote (RRU) in BTS

LM5145RGYR je dobro primeren za oddaljene radijske enote in osnovne oddajne postaje (BTS).Njegova sposobnost ravnanja z visokimi vhodnimi napetostmi in učinkovito stopnjo navzdol do nižjih izhodov je idealna za te komunikacijske sisteme, ki povprašujejo z močjo.

Omreženja in računalniška moč

Za mrežne in računalniške naprave ta regulator zagotavlja stabilno in učinkovito regulacijo moči.Njegove nastavljive funkcije omogočajo, da izpolnjuje zahteve moči sodobnih sistemov za komunikacijo s podatki.

Neizolirane kamere POE in IP

LM5145RGYR podpira neizolirano moč prek sistemov Ethernet (POE) in IP kamer.Njegovo zanesljivo delovanje zagotavlja nemoteno dovajanje energije, ki je ključnega pomena za ohranjanje neprekinjenih funkcionalnosti v teh aplikacijah.

Industrijski motorni pogoni

V industrijskih motornih pogonih je učinkovitost in robustnost regulatorja zanesljiva izbira.Lahko upravlja z različnimi potrebami po moči motoričnih sistemov in tako zagotavlja dosledno učinkovitost v zahtevnih industrijskih okoljih.

Tipična vezja z uporabo LM5145RGYR

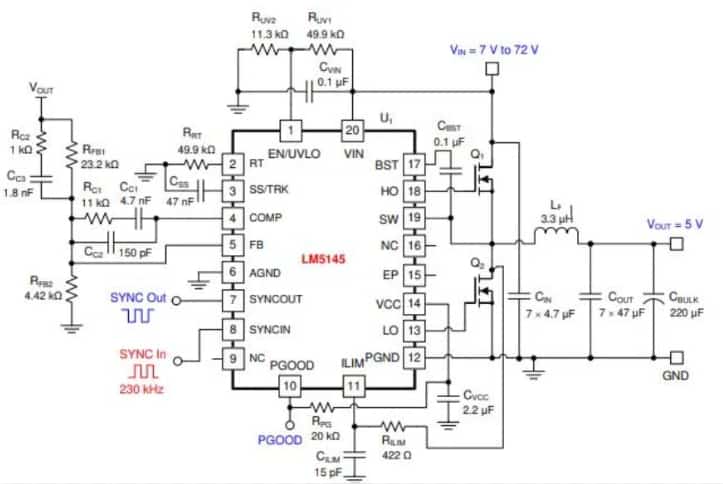

Aplikacijsko vezje 1

48-V do 5-V, ​​20-A Buck Regulator pri 230 kHz

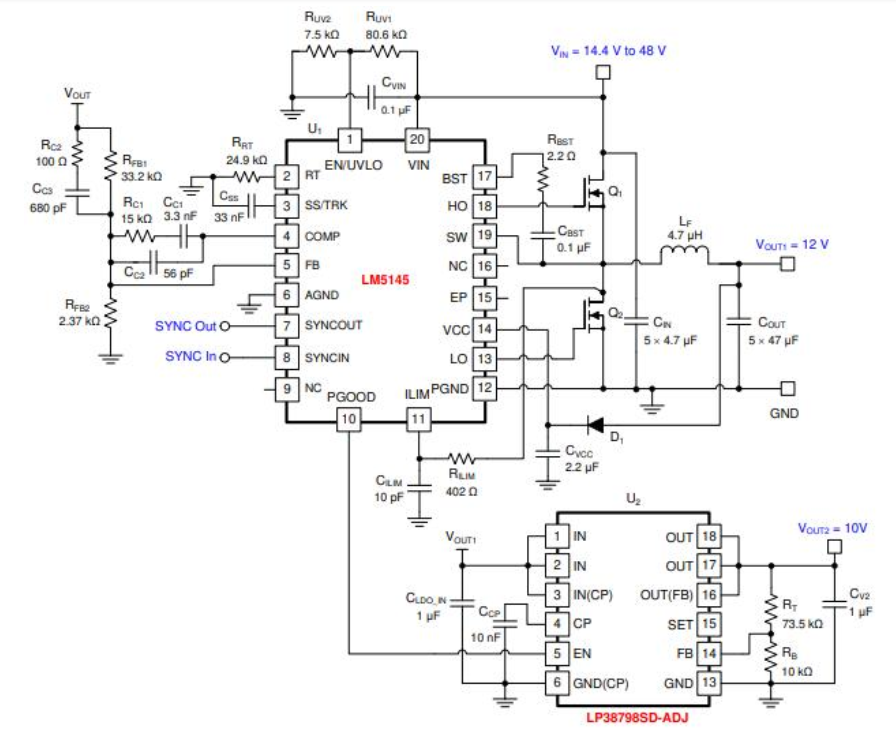

Aplikacijsko vezje 2

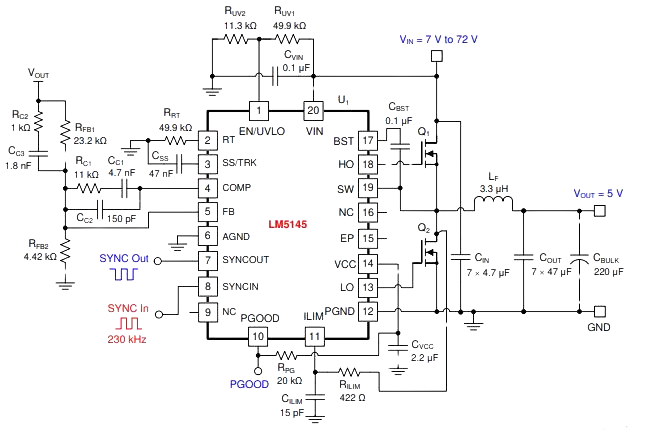

Aplikacijsko vezje 3

48-V do 24-V regulator Buck pri 440 kHz

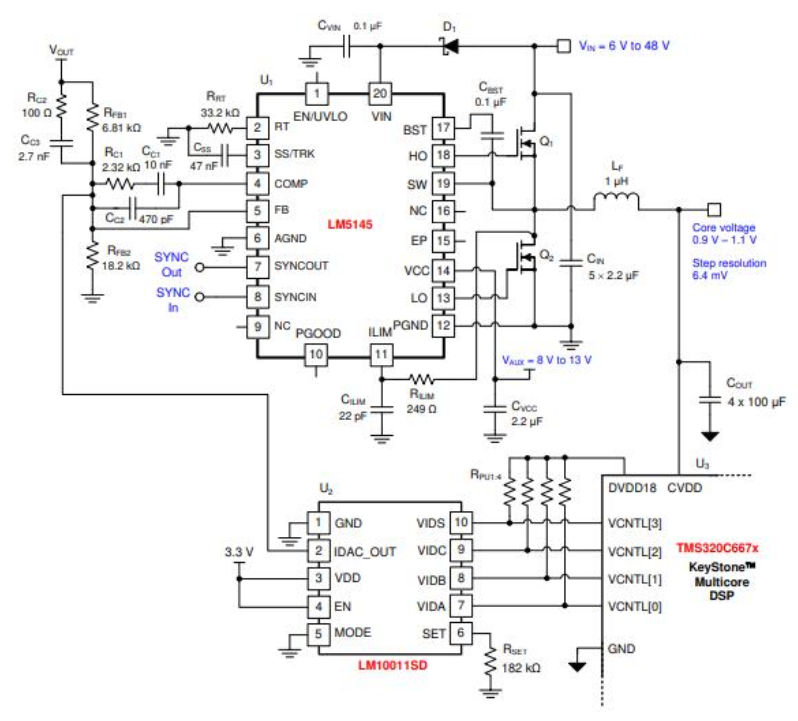

Aplikacijsko vezje 4

DSP jedrna napetost

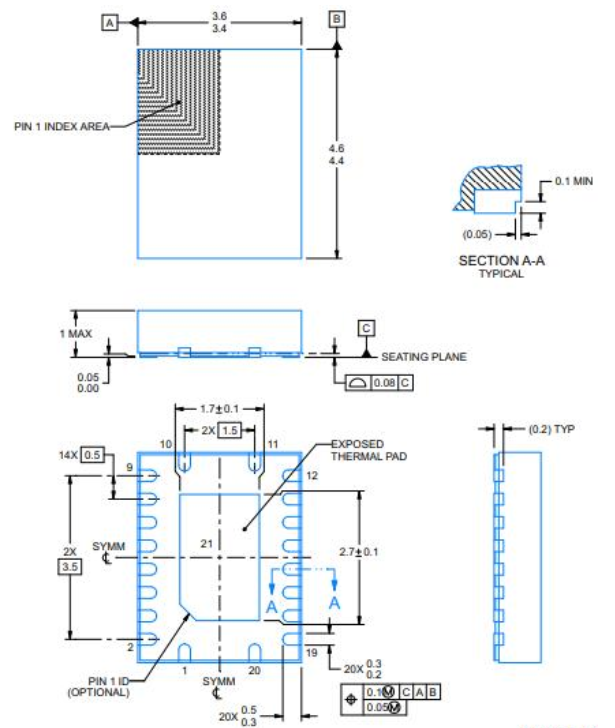

LM5145RGYR Podrobnosti o embalaži

Specifikacije LM5145RGYR

Tehnične specifikacije, značilnosti, značilnosti in komponente s primerljivimi specifikacijami Texas Instruments LM5145RGYR.

Tip	Parameter
Status življenjskega cikla	Aktivno (nazadnje posodobljeno: pred 3 dnevi)
Tovarniški čas	6 tednov
Vrsta pritrditve	Površinski nosilec, navlažen bok
Paket / ohišje	20-VFQFN izpostavljena ploščica
Površinski nosilec	DA
Število zatičev	20
Delovna temperatura	-40 ° C ~ 125 ° C TJ
Embalaža	Trak in kolut (TR)
Koda JESD-609	E3
PBFREE koda	DA
Status dela	Aktivno
Raven občutljivosti vlage (MSL)	2 (1 leto)
Število odpovedi	20
Končni zaključek	Matte kositer (sn)
Dodatna funkcija	Nastavljiva izhodna napetost se giblje od 0,8 V 60 V
Položaj terminala	Štirikolesnik
Oblika terminala	Brez svinca
Osnovna številka dela	LM5145
Delovanje	Pajk
Število izhodov	1
Izhodni tip	Tranzistorski voznik
Vhodna napetost - nom	48V
Analogni IC - druga vrsta	Preklopni krmilnik
Izhodna konfiguracija	Pozitivno
Napetost - Dobava (VCC/VDD)	6V ~ 75V
Krmilne funkcije	Omogoči, frekvenčni nadzor, dober napajanje, mehak zagon
Vhodna napetost (min)	6V
Topologija	Dolar
Način nadzora	Napetostni način
Frekvenca - preklop	100kHz ~ 1MHz
Vhodna napetost (max)	75V
Krmilna tehnika	Modulacija širine impulza
Sinhroni usmernik	DA
Delovni cikel (max)	100%
Višina	1 mm
Dolžina	4,5 mm
Širina	3,5 mm
Debelina	900 μm
Status ROHS	ROHS3 skladen

PDF podatkovnega lista

LM5145RGYR podatkovni list:

LM5145RGYR.PDF
