MOSFET proti IGBT

V svetu električne elektronike je izbira prave polprevodniške naprave zelo pomembna za izboljšanje zmogljivosti, učinkovitosti in zanesljivosti elektronskih sistemov.Dve priljubljeni možnosti sta silicijev izolirani bipolarni tranzistorji (SI IGBT) in tranzistorji iz kovinskega oksida-polprevodnika iz silicijevega karbida (SIC MOSFET).Vsaka od teh naprav ima edinstvene lastnosti in koristi, zaradi česar so primerne za različne uporabe.Ta članek bo razložil glavne razlike med SI IGBTS in SIC MOSFETS, ki bodo razpravljali o njihovih značilnostih, prednostih, slabostih in o tem, kako vplivajo na tehnologijo pretvornikov, zlasti v sistemih motornih pogonov.Z razumevanjem teh razlik lahko inženirji in oblikovalci sprejemajo boljše odločitve za izboljšanje svojih projektov elektronske elektronike.

Katalog

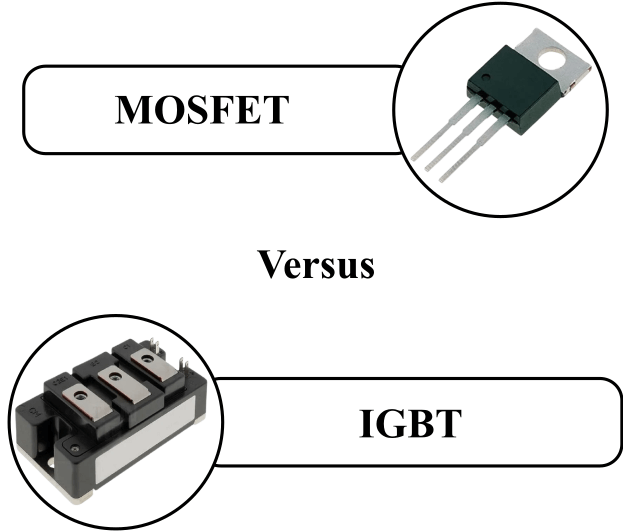

Slika 1: MOSFET proti IGBT

Razumevanje Si IGBTS in sic MOSFETS

Sic mosfets

Tranzistorji za kovinsko-oksid-polprevodniški tranzistorji iz silicijevega karbida (SIC MOSFET) delujejo z nadzorom napetosti, ki se nanaša na njihov vrat.Ena glavnih prednosti SIC MOSFET je njihova močna odpornost na toplotno pobeg, stanje, pri katerem zvišanje temperature vodi do nadaljnjega povečanja temperature, kar lahko povzroči okvaro naprave.Ta odpornost je v veliki meri posledica boljše toplotne prevodnosti silicijevega karbida (SIC) v primerjavi z običajnim silicijem.Visoka toplotna prevodnost SIC zagotavlja učinkovito odvajanje toplote na ravni naprave, kar ohranja stabilne delovne temperature tudi v pogojih z velikimi močmi.

Ta sposobnost upravljanja toplote je zelo pomembna v okoljih z visokimi temperaturami, kot so tista, ki jih najdemo v avtomobilih in industrijskih okoljih.V teh situacijah sta zanesljivost in učinkovitost elektronskih delov zelo pomembna, SIC MOSFET pa zagotavljajo močno rešitev.Njihova sposobnost vzdrževanja zmogljivosti in preprečevanja pregrevanja v težkih pogojih je zelo zaželena za elektroniko, kjer je upravljanje toplote velika skrb.

Si igbts

Bipolarni tranzistorji iz silicijevega insuliranega-vrat (SI IGBT) so polprevodniške naprave, ki jih nadzira tok, ki delujejo z uporabo toka na terminalu vrat.Ti tranzistorji se običajno uporabljajo v aplikacijah, ki pretvorijo neposredni tok (DC) v izmenični tok (AC), zlasti pri motornih pogonih.Privlačnost Si IGBTS je njihova sposobnost učinkovitega ravnanja z visokimi tokovi.Ponujajo tudi hitro hitrost preklopa, kar je zelo pomembno za aplikacije, ki potrebujejo hiter in natančen nadzor moči.

Kar zadeva električne značilnosti, imajo SI IGBT visoko napetostno oceno, kar omogoča varno delovanje pod visokimi napetostnimi pogoji.Pri izvajanju toka imajo tudi nizko napetostno padec čez napravo, kar vodi do nižjih izgub energije in boljše učinkovitosti.Poleg tega imajo SI IGBT nizke izgube prevodnosti, kar pomeni, da porabijo manj moči, ko je tranzistor v stanju 'na', kar izboljšuje splošno delovanje sistema.

Zaradi teh lastnosti so SI IGBT-ji še posebej primerni za uporabo na motornem pogonu z visoko močjo, kot so tiste v proizvodnih sistemih.Njihova močna uspešnost v teh težkih okoljih je posledica njihove sposobnosti učinkovitega preklapljanja velikih tokov in napetosti, zaradi česar so cenovno ugodna in zanesljiva izbira za nadzor motorjev z visoko močjo.

Pretvorniki in njihov vpliv na sisteme motornega pogona

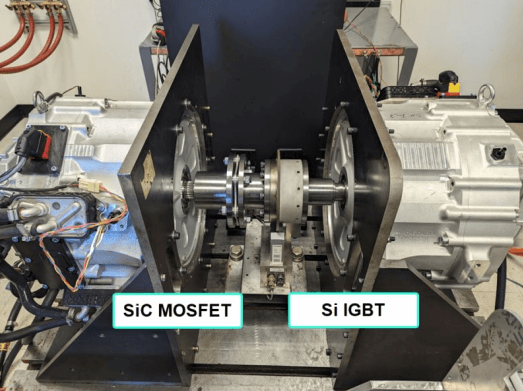

Slika 2: Inverterji in njihov vpliv na sisteme motornega pogona

V aplikacijah motornega pogona igrajo pretvorniki glavno vlogo pri spreminjanju neposrednega toka (DC) iz baterijskih sistemov v izmenični tok (AC), ki jih morajo električni motorji zagnati.Ta sprememba je zelo potrebna za električna vozila, kjer velike baterijske pakete dajejo potrebno napajanje DC.Pretvorniki obravnavajo številne pomembne dele zmogljivosti motorja, vključno s hitrostjo, navorom, močjo in učinkovitostjo.Pomagajo tudi pri regenerativnem zaviranju, ki je značilnost, ki zajame energijo med zaviranjem in jo pošlje nazaj v baterijo, zaradi česar je celoten sistem bolj energijsko učinkovit.

Vrsta pretvornika močno vpliva na to, kako dobro deluje sistem motorja.Zgodovinsko gledano sta se široko uporabljali dve vrsti pretvornikov: bipolarni tranzistorji, izolirani silicijevimi vrati (SI IGBT) in silicijev karbidni kovinsko-oksidno-polprevodniški tranzistorji (SIC MOSFET).

SI IGBT-ji so bili standardna izbira, ker so zanesljivi in ​​so proizvodni procesi zanje dobro uveljavljeni.Vendar pa SIC MOSFET postajajo bolj priljubljeni, ker delujejo bolje.SIC MOSFES imajo nižje izgube preklopa, boljšo toplotno prevodnost in lahko delujejo pri višjih frekvencah in temperaturah v primerjavi s SI IGBT.Te prednosti vodijo do boljše učinkovitosti, manj potrebe po hlajenju in sposobnosti oblikovanja manjših in lažjih sistemov motornega pogona.

Sprva so visoki stroški SIC MOSFETS omejili njihovo uporabo na vrhunske ali posebne aplikacije.Vendar pa so izboljšave proizvodne tehnologije in množične proizvodnje močno zmanjšale stroške naprav SIC, zaradi česar so praktične in privlačne možnosti za širšo ponudbo aplikacij za motorni pogon.To zmanjšanje stroškov je skupaj z njihovimi ugodnostmi privedlo do večje uporabe SIC MOSFET v različnih panogah, vključno z avtomobilsko, industrijsko avtomatizacijo in sektorji obnovljivih virov energije.

Prednosti in slabosti SI IGBTS in SIC MOSFETS

SI IGBTS (bipolarni tranzistorji v silicijevih izoliranih vratih)

Bipolarni tranzistorji, izolirani v silicijevih vratih (SI IGBT), se zaradi močnih lastnosti zmogljivosti pogosto uporabljajo v aplikacijah z veliko močjo.Tu je podroben pogled na njihove prednosti in slabosti:

• Prednosti SI IGBTS

Dobro ravna z velikimi tokovi: SI IGBT -ji so zelo dobri pri učinkovitem upravljanju velikih tokov.Zaradi tega je dobra izbira za aplikacije, ki morajo obvladati velike električne obremenitve, kot so industrijska stroji in električna vozila.

Hitrost preklopa: SI IGBT se lahko hitro vklopi in izklopi, kar izboljša njihovo delovanje v sistemih, ki potrebujejo hitre spremembe v trenutnem pretoku.Ta sposobnost hitrega preklopa je koristna za aplikacije, ki zahtevajo hitre spremembe, kar vodi do boljše odzivnosti in zmogljivosti.

Nizki stroški: Proizvodni postopek za SI IGBT je zrel in dobro uveljavljen, kar ima za posledico nižje proizvodne stroške.Zaradi te stroškovne prednosti je SI IGBT-jev prijazno izbiro za številne aplikacije z visoko močjo, kar zmanjšuje skupne stroške sistema.

Lahko obvlada visoke napetosti: SI IGBT lahko prenese visoke napetosti, zaradi česar so primerne za aplikacije, ki delujejo na visokih napetostnih nivojih.Ta sposobnost je še posebej uporabna v sistemih za prenos moči in distribucije, kjer je potrebna visoka napetostna vzdržljivost.

Nizka izguba energije: SI IGBT imajo pri izvajanju toka minimalne izgube padca napetosti in prevodnosti.Ta učinkovitost pomeni zmanjšano izgubo energije in izboljšana splošna zmogljivost sistema, kar je dobro za ohranjanje visoke učinkovitosti pri aplikacijah, občutljivih na moči.

• Slabosti SI IGBTS

Nagnjen k pregrevanju: V aplikacijah z visoko močjo, kot so tista v električnih vozilih ali industrijskih sistemih, se lahko pregrejejo SI IGBT.To pregrevanje lahko privede do toplotnega pobega, kar je stanje, ko naraščajoča temperatura povzroči nadaljnje zvišanje temperature, kar lahko vodi do odpovedi naprave.To tveganje za toplotna vprašanja predstavlja skrb za zanesljivost v situacijah z visoko močjo.

Počasnejši časi izklopa: V primerjavi z nekaterimi novejšimi polprevodniškimi napravami si SI IGBT traja dlje, da se izklopi.Ta počasnejši izklop lahko omeji njihovo učinkovitost v aplikacijah, ki potrebujejo zelo hitro preklapljanje, kot so visokofrekvenčni pretvorniki ali napredni motorični krmilni sistemi.Počasnejši čas izklopa lahko privede do povečanih izgub v preklopu in zmanjšano splošno učinkovitost v takšnih aplikacijah.

Sic mosfets (silicijev karbidni tranzistorji za kovinsko-oksid-polprevodnik)

Pri uporabi motornega pogona izbira med bipolarnimi tranzistorji silicijevih izoliranih vrat (SI IGBT) in tranzistorji za kovinsko-oksid-polprevodniško silicijevo karbid-karbid (SIC MOSFET) močno vpliva na delovanje in učinkovitost sistema.Razumevanje prednosti in slabosti SIC MOSFET-ov pomaga razložiti, zakaj postajajo priljubljena izbira v številnih visokozmogljivih aplikacijah kljub nekaterim izzivom.

• Prednosti sic MOSFETS

Višja učinkovitost: SIC MOSFET imajo nižjo prevodnost in preklopne izgube v primerjavi s SI IGBT.Ta izboljšana učinkovitost zmanjšuje porabo energije in poveča splošno delovanje sistema motornega pogona.Nižje izgube pomenijo, da se manj energije zapravi kot toplota, kar vodi do učinkovitejše porabe energije.

Boljše upravljanje toplote: Silicijev karbid vodi toploto bolje kot silicij.To omogoča SIC MOSFET-om, da učinkoviteje obvladujejo toploto, kar ohranja njihovo delovanje in zanesljivost tudi v pogojih z veliko močjo.Boljše upravljanje toplote zmanjšuje potrebo po obsežnih hladilnih sistemih, zaradi česar je oblikovanje enostavnejše in stroške zmanjšanja.

Hitrejše preklop: SIC MOSFET lahko delujejo pri veliko višjih stikalnih frekvencah kot SI IGBT.Hitrejše preklapljanje omogoča natančnejši nadzor motorja in lahko izboljša delovanje v aplikacijah, ki potrebujejo hitro preklop.To je še posebej koristno pri pogonu električnih vozil in industrijskem nadzoru motorja, kjer sta učinkovitost in hitri odzivni časi zelo pomembni.

Ravnanje z višjo napetostjo: SIC MOSFET lahko upravljajo z višjimi napetostmi kot SI IGBT, zaradi česar so primerni za visokonapetostne aplikacije.Ta višja napetostna toleranca je uporabna v vmesnikih za električno omrežje in industrijskih pogonov z visoko močjo, kjer je potrebno močno ravnanje z napetostjo.

Manjša velikost: Zaradi svoje boljše učinkovitosti in toplotnih lastnosti lahko SIC MOSFET naredijo manjši od njihovih silicijevih kolegov.To zmanjšanje velikosti je dobro za ustvarjanje bolj kompaktnih in lahkih sistemov, kar je še posebej dragoceno pri aplikacijah, kot so električna vozila, kjer je varčevanje prostora in teže zelo pomembno.

• Slabosti SIC MOSFETS

Višji stroški: Izdelava SIC MOSFET je bolj zapletena in draga od izdelave SI IGBT.Ta višji proizvodni stroški vodijo do višje kupnine, kar je lahko ovira, zlasti pri stroškovno občutljivih aplikacijah.Ker pa se proizvodnja izboljšuje in se proizvajajo večje količine, se ti stroški postopoma zmanjšujejo.

Omejena uporaba trga: Kot novejša tehnologija SIC MOSFET še ni bil sprejet tako široko kot SI IGBTS.Ta omejena uporaba lahko povzroči manj razpoložljivih komponent in manj podpore, zato inženirjem otežuje iskanje delov in tehnično pomoč.Sčasoma, ko bo tehnologija SIC vse pogostejša, se pričakuje, da se bo ta omejitev zmanjšala.

Kompleksne potrebe po pogonu: SIC MOSFET -ji pogosto potrebujejo naprednejše pogonsko vezje v primerjavi s SI IGBT.Kompleksnost tega pogonskega vezja lahko zaplete celotno zasnovo sistema in po možnosti poveča stroške razvoja.Inženirji morajo skrbno oblikovati in izvajati ta vezja, da bodo v celoti izkoristili tehnologijo SIC.

Izboljšana tehnologija pretvornikov s sic MOSFETS

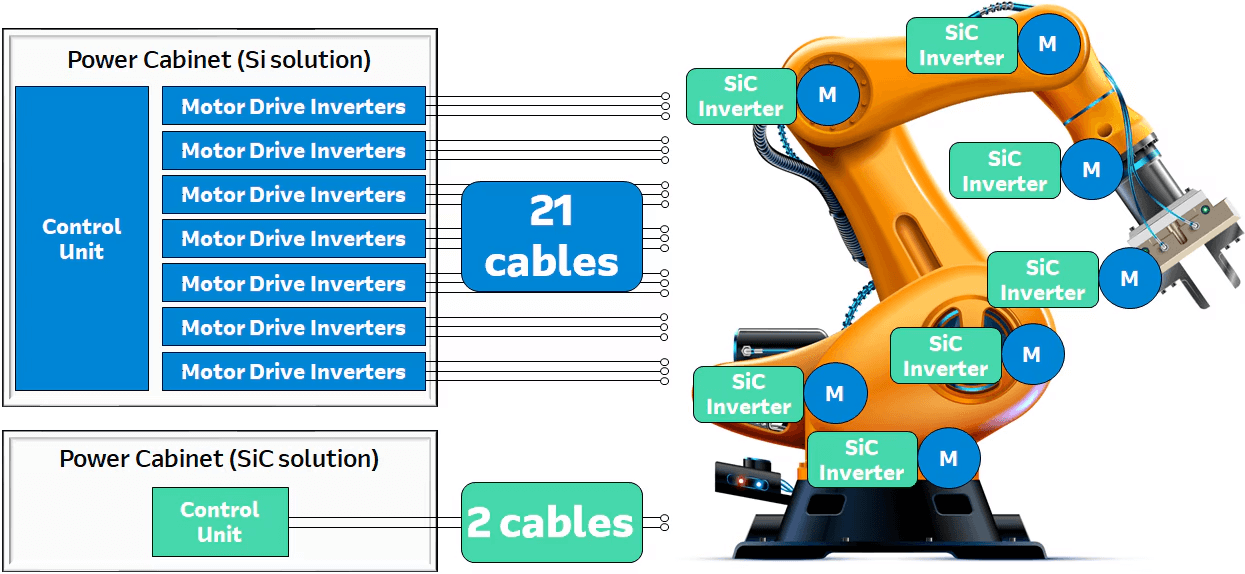

Slika 3: Primerjava raztopine zmogljivosti SI v primerjavi z raztopino SIC za pretvornike motornega pogona

Silicijev karbid MOSFET (SIC MOSFETS) imajo v sistemih motornih pogonov močno izboljšano tehnologijo pretvornikov, kar ponuja številne prednosti pred bipolarnimi tranzistorji, izoliranimi v silicijevih vratih (SI IGBT).SIC MOSFET lahko deluje pri veliko večjih hitrostih preklopa zaradi nižjih izgub preklopa, kar omogoča natančnejši nadzor hitrosti motorja in navora.Prav tako bolje ravnajo s toploto, kar pomeni, da se učinkoviteje znebijo toplote in zmanjšujejo potrebo po velikih hladilnih sistemih.To vodi do manjših in lažjih modelov pretvornika, kar je še posebej dobro za električna vozila.

SIC MOSFET lahko delujejo tudi pri višjih temperaturah, kar poveča zanesljivost in življenjsko dobo sistemov motornega pogona v težkih pogojih.Medtem ko se SI IGBT še vedno lahko uporablja pri cenejših aplikacijah ali kadar so visoke hitrosti preklopa in upravljanje toplote manj zaskrbljujoče, so učinkovitost, boljše ravnanje z toploto in večja zmogljivost SIC MOSFES kot nalašč za visoko zmogljive in zanesljive aplikacije motornega pogona,vključno z električnimi vozili in industrijsko avtomatizacijo.

Glavne razlike med IGBT in MOSFETS

Parameter	IGBT	Mosfet
Območje napetosti	600V do 6500V (skupne visokonapetostne aplikacije)	20V do 1000V (skupne aplikacije z nizko do srednjo napetostjo)
Tipične aplikacije	Visoka napetost, visoka toka, npr. motorji in pretvorniki	Uporaba nizke do srednje napetosti, na primer napajalniki, zvok ojačevalniki in motorični krmilniki
V državi padec napetosti (vCe ali VDs)	Višji padec napetosti, običajno od 2V do 4V	Nižji padec napetosti, običajno od 0,1 V do 1V
Hitrost preklopa	Počasnejša hitrost preklopa (bolj primerna za nižjo frekvenco prijave)	Hitrejša hitrost preklopa (bolj primerna za visokofrekvenčne aplikacije)
Izgube prevodnosti	Višji zaradi bipolarne narave in večjega padca napetosti	Nižji zaradi unipolarne narave in nižjega padca napetosti
Preklapljanje izgub	Višji zaradi počasnejše hitrosti preklopa	Nižje zaradi hitrejše hitrosti preklopa
Toplotna stabilnost	Boljša toplotna zmogljivost pri višjih nivojih moči	Omejena toplotna zmogljivost v primerjavi z IGBTS
Kontrolna kompleksnost	Lažje zahteve pogona vrat, običajno nadzorovane napetosti	Potrebuje bolj zapletena pogonska tokokroga vrat, običajno tok nadzorovani
Robustna	Na splošno boljša zmogljivost kratkega stika	Običajno nižje zmogljivosti kratkega stika
Stroški	Na splošno višje za enakovredne napetostne ocene	Na splošno nižje za enakovredne napetostne ocene

Vrsta naprave

Slika 4: Vrsta naprave - Primerjava simbola MOSFET in IGBT

IGBT (izolirani bipolarni tranzistorji vrat) so mešanica MOSFET (kovinsko-oksidno-polprevodniški tranzistorji) in bipolarnih tranzistorjev.Imajo vrata, ki jih nadzorujejo napetosti, kot je MOSFET, kar olajša preklapljanje.Imajo tudi bipolarno podobno tokovno nošenje, kar jim omogoča, da upravljajo z visoko stopnjo moči.Mosfets so v nasprotju s tem le napetostni tranzistorji.Pretok toka med njihovimi izvornimi in odtočnimi sponkami nadzoruje napetost, ki se nanaša na vrata.

Ocena napetosti

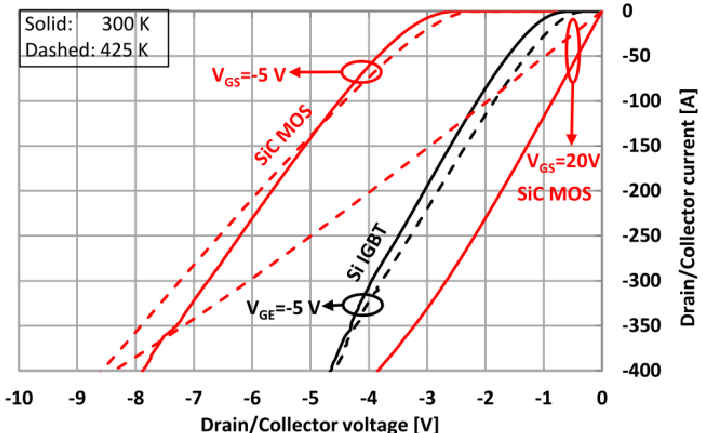

Slika 5: napetost odtoka/zbiralnika VS.Tok za MOSFET in IGBT

Za oceno napetosti so IGBT boljši za visokonapetostne uporabe, od sto do tisoč voltov.Zaradi tega so primerni za aplikacije z visoko močjo, kot so motorni pogoni in pretvorniki napajanja.MOSFET se običajno uporabljajo v nižjih in srednje napetostnih aplikacijah, od desetin do sto voltov, ki so pogosti v elektronskih stikalnih vezjih in regulatorjih napetosti.

Ravnanje s trenutnim ravnanjem

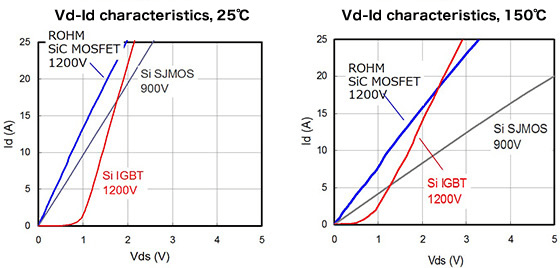

Slika 6: Značilnosti VD-ID pri 25 ° C in 150 ° C za MOSFET in IGBT

Glede na ravnanje s trenutnim ravnanjem so IGBT-ji odlični za visoke trenutne aplikacije zaradi svoje bipolarne zmogljivosti za nošenje toka.Zaradi tega so koristne v nastavitvah z visoko močjo.MOSFE pa se običajno uporabljajo za nižje do zmerne trenutne aplikacije, kjer sta potrebna visoka učinkovitost in hitro preklop.

Hitrost preklopa

Hitrost preklopa je še ena velika razlika.IGBTS preklopi počasneje kot MOSFET, kar je v redu za aplikacije, kjer hitro preklapljanje ni potrebno.Po drugi strani so MOSFET-ji narejeni za visokofrekvenčno uporabo, ki ponuja hitrejše hitrosti preklopa.Zaradi tega so primerne za aplikacije, kot so napajalniki in pretvorniki, ki potrebujejo hitro in učinkovito preklapljanje.

Učinkovitost

Učinkovitost se razlikuje med IGBT in MOSFET na podlagi napetosti in tokov.IGBT imajo manjše izgube prevodnosti pri visokih napetostih in tokovih, zaradi česar so učinkovitejše pri aplikacijah z visoko močjo.MosFets pa so zaradi nizke odpornosti na naklon in hitrega preklopa učinkovitejši pri nizkih napetostih in tokovih.

Prijave

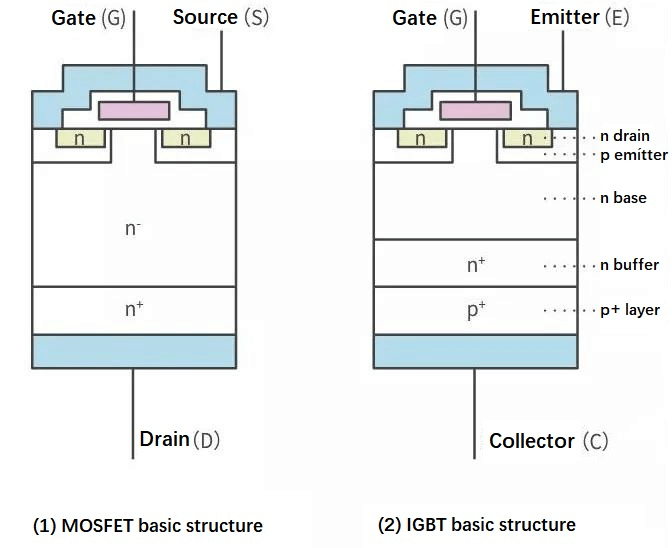

Slika 7: MOSFET Osnovna struktura VS.IGBT osnovna struktura

Uporaba teh naprav odraža njihove prednosti.IGBT se običajno uporabljajo v situacijah z visoko močjo, kot so motorni pogoni, pretvorniki napajanja in sistemi za ogrevanje indukcije zaradi njihove sposobnosti ravnanja z visoko napetostjo in tokom.MOSFES so boljši za aplikacije, ki dajejo prednost hitremu preklopu in učinkovitosti pri nižji ravni moči, kot so elektronski stikalni vezji in regulatorji napetosti.

Zahteve za pogon vrat

Nazadnje se zahteve pogona vrat razlikujejo med IGBT in MOSFET.IGBT -ji potrebujejo pozitivno napetost na vratih glede na oddajalec, da se vklopijo, in izklopite z zmanjšanjem napetosti vrat.MOSFET pa potrebujejo pozitivno napetost na vratih glede na vir za vklop in izklop, zaradi česar je njihova vrata preprostejša in enostavnejša.

Zaključek

Tako Si IGBT kot SIC MOSFETS ima edinstvene prednosti, ki ustrezajo različnim aplikacijam z veliko močjo.SI IGBT so odlični pri ravnanju z velikimi tokovi in ​​visokimi napetostnimi in so cenejši za proizvodnjo, zaradi česar so zanesljivi za tradicionalne namene, kot so industrijski motorji in električna omrežja.Vendar se lahko pregrejejo in preklopijo počasneje, kar je lahko težava v hitrih ali zelo vročih okoljih.

Po drugi strani SiC MOSFETS bolje obvladuje toploto, hitreje preklopi in so bolj učinkoviti, zaradi česar so najljubši za sodobne uporabe, kot so električni avtomobili in visokozmogljivi industrijski sistemi.Čeprav na začetku stanejo več in potrebujejo bolj zapletena pogonska vezja, nenehne izboljšave tehnologije SIC zmanjšujejo ta vprašanja, kar vodi do širše uporabe.

Izbira med SI IGBT in SIC MOSFET je odvisna od specifičnih potreb aplikacije, kot so napetostna in trenutna raven, hitrost preklopa in upravljanje toplote.Z uporabo jakosti vsake naprave lahko inženirji oblikujejo in gradijo boljše elektronske sisteme, kar spodbuja izboljšave in učinkovitost na različnih tehnoloških področjih.

Pogosto zastavljena vprašanja [FAQ]

1. Kateri je boljši IGBT ali MOSFET?

Izbira med IGBT in MOSFET je odvisna od tega, za kaj ga potrebujete.MOSFET -ji so na splošno boljši za naloge z nizko do srednjo energijo, ki potrebujejo hitro hitrost preklopa in dobro upravljanje toplote.So dobri za stvari, kot so napajalniki in krmilniki motorja.IGBT-ji so na drugi strani boljši za naloge z visoko močjo, saj lahko obvladajo večje tokove in višje napetosti, zaradi česar so idealni za industrijske motorje in pretvornike moči.

2. Ali lahko IGBT nadomesti MOSFET?

Včasih lahko IGBT nadomestijo MOSFET, zlasti pri nalogah z veliko močjo, kjer je ravnanje z velikimi tokovi in ​​napetostmi zelo potrebno.Ker pa IGBT preklapljajo počasneje in drugače ravnajo s toploto, morda niso dobri za naloge, ki potrebujejo zelo hitro preklop in nizko izgubo energije, kjer so MOSFET boljši.

3. Kako vem, ali imam IGBT ali MOSFET?

Če želite izvedeti, ali imate IGBT ali MOSFET, preverite številko dela in podrobnosti pri izdelovalcu.Podatljivi listi vam bodo povedali, ali je naprava IGBT ali MOSFET.Lahko so podobni, zato morate preveriti dokumentacijo ali oznake na komponenti.

4. Katera je najhitrejša preklopna naprava IGBT ali MOSFET?

MOSFET so na splošno najhitrejše preklopne naprave v primerjavi z IGBT.Preklapljajo se lahko z veliko večjimi hitrostmi, zaradi česar so primerni za naloge, ki potrebujejo hitro preklapljanje, na primer pri napajanju in visokofrekvenčnih pretvornikih.

5. Kako vem, ali imam IGBT ali MOSFET?

Lahko ugotovite, ali imate IGBT ali MOSFET, če pogledate oznake komponente in jih primerjate s podatkovnimi listi ali podrobnostmi izdelovalca.Ti dokumenti dajejo podrobne informacije o vrsti polprevodniške naprave, vključno s tem, ali gre za IGBT ali MOSFET.
