Razumevanje ISPPAC-CLK5320S-01TN64C Programibilni generator ure

ISPPAC-CLK5320S-01TN64C je programirljiv generator ur, ki je zasnovan za pomoč pri upravljanju in distribuciji urnih signalov natančno.Ponuja več izhodov, nastavljivih frekvenc in nizkega naklona, ​​zaradi česar je odlična izbira za aplikacije, ki zahtevajo natančen čas.S tehnologijo vgrajene fazne zaklenjene zanke (PLL) zagotavlja zanesljivo sinhronizacijo v različnih komponentah.Naprava podpira različne standarde ure in omogoča enostavno prilagajanje, zaradi česar je primerna za široko paleto sistemov.Ne glede na to, ali potrebujete brezplačnino, frekvenčno delitev ali prilagodljivo usmerjanje signala, ta generator ure zagotavlja potrebno delovanje.Vsebuje tudi podporo JTAG za programiranje v sistemu, poenostavitev nastavitve in konfiguracije.Ta članek raziskuje svoje značilnosti, funkcije, aplikacije in tehnične podrobnosti.

Katalog

Pregled ISPPAC-CLK5320S-01TN64C

The ISPPAC-CLK5320S-01TN64C je vsestranski, v sistemu programirljivega ventilatorja z ničelnim zamudo, ki je zasnovan za aplikacije za distribucijo ur.Ponuja do 12 ultra nizkih izhodov naklona, ​​pri čemer je vsak par izhodov prilagojen za podporo različnih standardov V/I, kot so LVTTL, LVCMOS, SSTL in HSTL.Uporabniki lahko za vsak izhod prilagodijo izhodne frekvence, zaključek, hitrost znižanja in časovno nagibanje.

Zahvaljujoč visokozmogljivemu PLL-ju, ta naprava zagotavlja minimalno zamudo širjenja.Vključuje tri programirljive 5-bitne števce za ustvarjanje več frekvenc, ki jih je mogoče usmeriti na kateri koli izhodni zatič.Naprava ponuja štiri načine delovanja, vključno z možnostmi za zamudo z ničelnimi zamudami in brez ničle.

Ne glede na to, ali potrebujete eno enoto ali količino v razsutem stanju, ISPClock5300S-01TN64C ponuja zanesljive prilagodljive rešitve za upravljanje ur.Pišite nam za možnosti nakupa v velikem obsegu in izkoristite naše konkurenčne cene!

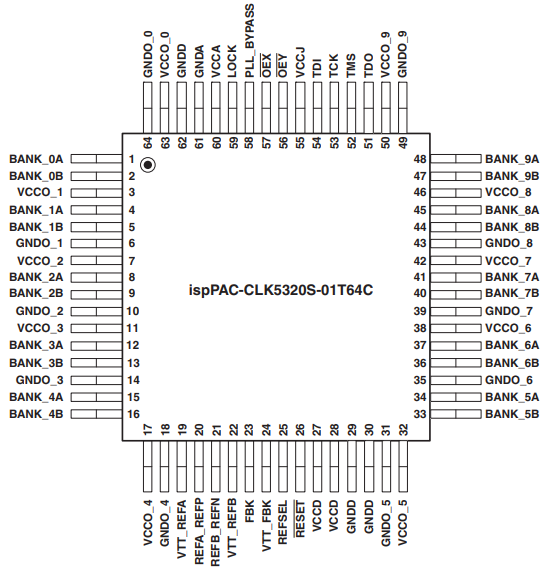

Podrobnosti o iSPPAC-CLK5320S-01TN64C

Ključne značilnosti ISPPAC-CLK5320S-01TN64C

Štiri operativne konfiguracije

ISPPAC-CLK5320S-01TN64C ponuja štiri prilagodljive obratovalne načine, kar vam omogoča, da izberete najboljšo nastavitev za potrebe po distribuciji ure.Način brezposelnega medpomnilnika z ničelnim zakasnitvijo sinhronizira vhodne in izhodne ure z minimalno zamudo, medtem ko način ničelne zamude in ne-nič zakasnitvenega medpomnilnika združuje obe funkciji za dodatno prilagodljivost.Način dvojnega ne-nič zakasnitvenega medpomnilnika zagotavlja dve neodvisni zakasnitveni poti, ne-nič zakasnitveni pufer z načinom izhodnega delilnika pa omogoča razdeljene izhode ure s prilagoditvami časa po meri.

Široko vhodno in izhodno frekvenčno območje

S podporo za frekvence, ki segajo od 8MHz do 267MHz, ta naprava ponuja široko paleto možnosti ure, zaradi česar je primerna za različne časovne aplikacije.Ne glede na to, ali vaš sistem zahteva nizke ali visokofrekvenčne signale, ta prilagodljivost zagotavlja brezhibno delovanje v različnih napravah.

Nizka nagiba in tresenje za natančen čas

Ta naprava prinaša natančen čas signala z manj kot 100ps naklon izhoda do izhoda in pod 70PS vrhovnim tresenjem.Te nizke vrednosti pomagajo ohranjati celovitost signala in zmanjšati napake v času hitrih aplikacij, kar zagotavlja nemoteno delovanje v zapletenih vezjih.

Do 20 programirljivih medpomnilnikov ventilatorja

ISPPAC-CLK5320S-01TN64C zagotavlja do 20 neodvisno programirljivih ventilatorjev, kar vam omogoča popoln nadzor nad izhodnimi konfiguracijami.Podpira več enojnih izhodnih standardov, vključno z LVTTL, LVCMOS, HSTL, EHSTL in SSTL.Izhodna impedanca lahko prilagodite med 40Ω do 70Ω v stopnjah 5Ω in spremenite hitrost SLOW za boljše prehode signala.Poleg tega ima naprava do 10 izhodnih bank, vsaka z lastnim napajanjem (1,5V, 1,8V, 2,5V ali 3,3V), kar omogoča ločene ravni napetosti za različne izhode.

Visokozmogljiva pll

Integrirani PLL zagotavlja stabilne in zanesljive urniške signale s programirljivo zaznavanje ključavnice za natančnost spremljanja.Vključuje tri programirljive izhodne delilnike, ki delujejo v moči 2 (1, 2, 4, 8, 16, 32), kar je enostavno prilagoditi frekvence.Filter zanke na čipu pomaga zmanjšati hrup, medtem ko združljivost na širjenju spektralne ure zmanjšuje elektromagnetne motnje.Naprava podpira notranje in zunanje povratne informacije, ki ponuja prilagodljive možnosti sinhronizacije ure.

Nastavitev faze natančnosti

Vsak izhod lahko natančno prilagodite vsak izhod z do ± 5ns fazne prilagoditve, da natančno poravnate signale.Naprava ponuja osem programarljivih faznih nastavitev z najmanjšo velikostjo koraka 156ps, kar zagotavlja natančen nadzor časa.Podpira načine grobega in dobrega prilagajanja, kar vam omogoča, da izpolnjujete različne sistemske zahteve.

Več urnih frekvenčnih domen

ISPPAC-CLK5320S-01TN64C podpira do tri ločene domene frekvence, kar omogoča učinkovito upravljanje več časovnih signalov v eni napravi.Ta funkcija je idealna za sisteme, ki potrebujejo neodvisne vire ur za različne komponente.

Prilagodljivi vhodi in povratne informacije

Ta naprava ponuja vrsto programirljivih standardov vhoda in povratnih informacij, vključno z LVTTL, LVCMOS, SSTL, HSTL, LVD, LVPECL, diferencialnim HSTL in diferencialnim SSTL.Multipleksar za izbiro ure A/B omogoča preklop med vhodnimi viri, medtem ko programirljiva povratna pot podpira LVTTL, LVCMOS, SSTL in HSTL.Poleg tega vgrajena programabilna odpoved poenostavlja upravljanje signalov in izboljšuje splošno uspešnost.

Vroča skladnost vtičnic

ISPPAC-CLK5320S-01TN64C je vroče sovčke, kar pomeni, da vsi vhodi in izhodi ostanejo popolnoma funkcionalni tudi med vročo zamenjavo.To zagotavlja neprekinjeno delovanje brez tveganja izgube podatkov ali prekinitev.

JTAG in programiranje v sistemu

Naprava podpira JTAG mejno skeniranje in programiranje v sistemu, kar olajša konfiguracijo in testiranje, ne da bi jo potrebovali odstraniti iz vezja.To poenostavi odpravljanje napak in pospešuje čas razvoja.

Močna imunost hrupa

Ta naprava, zasnovana tako, da prenese hrup napajanja, zagotavlja stabilno in zanesljivo delovanje tudi v električno hrupnem okolju.Zaradi tega je idealna izbira za visokozmogljive aplikacije, ki zahtevajo natančno upravljanje ure.

Možnosti temperature in pakiranja

ISPPAC-CLK5320S-01TN64C je na voljo tako v komercialnih (0 ° C do 70 ° C) kot industrijskih (-40 ° C do 85 ° C) temperaturnih razponov, kar zagotavlja zanesljivo delovanje v različnih okoljskih pogojih.Na voljo je v 48-pinskih in 64-pinskih paketih TQFP, kar olajša integracijo v različne sisteme.

Tehnične specifikacije

Tehnične specifikacije rešetkastega polprevodnika, ISPPAC-CLK5320S-01TN64C.

Atribut	Vrednost
Proizvajalec	Rešetki polprevodnik
Serija	ispclock ™
Tip	Ura generator, porazdelitev ventila
Število vezij	1
Napetost - Dobava	3V ~ 3,6V
Delovna temperatura.	0 ° C ~ 70 ° C.
Frekvenca - max	267MHz
Razmerje - vhod: izhod	2:20
Pll	Da z obvoznico
Delilnik/množitelj	DA/NE
Diferencialno - vhod: izhod	DA/NE
Vnos	HSTL, LVCMOS, LVDS, LVPECL, LVTTL, SSTL
Izhod	EHSTL, HSTL, LVCMOS, LVTTL, SSTL
Paket / ohišje	64-LQFP
Paket dobaviteljev	64-TQFP (10x10)
Vrsta pritrditve	Površinski nosilec
Paket	Pladenj
Številka osnovnega izdelka	ISPPAC-CLK53

Funkcionalni blok diagram ISPPAC-CLK5320S-01TN64C

Diagram prikazuje, kako ISPPAC-CLK5320S-01TN64C deluje kot programabilni generator ure.Potrebno je več referenčnih signalov ure (Refa, REFB) in povratnega signala (FBK), da ohrani vse sinhronizacijo.Izbirni vhod (zavrača) izbere, katero sklicevanje na uporabo.Fazni detektor primerja izbrano referenco s povratnim signalom, filter zanke pa zgladi morebitne variacije, preden signal prenese na napetostno nadzorovan oscilator (VCO).VCO ustvari visokofrekvenčno uro, ki je nato razdeljena na različne izhode ure.Ti izhodi gredo skozi matrico usmerjanja, kjer jih je mogoče prilagoditi za časovno razporeditev (nadzor naklona), preden jih pošljete prek izhodnih gonilnikov.Sistem vključuje tudi krmiljenja, ki omogočajo izhod, možnost PLL obvoda in funkcijo zaznavanja ključavnic, ki prikazuje, kdaj je vse stabilno.Poleg tega je za programiranje in testiranje vključen vmesnik JTAG.Ta nastavitev zagotavlja natančno porazdelitev ur v različnih delih sistema, zaradi česar je uporabna za procesorje, komunikacijske naprave in druga digitalna vezja.

Uporaba in uporabe ISPPAC-CLK5320S-01TN64C

Vezje skupna porazdelitev ure

ISPPAC-CLK5320S-01TN64C se pogosto uporablja za distribucijo skupnega urnega signala po vezjih.Zagotavlja, da vse povezane komponente prejemajo sinhronizirane časovne signale in izboljšajo komunikacijo med različnimi deli sistema.S svojim nizkim nabojem in tresenjem pomaga ohranjati natančnost signala in zmanjšuje napake pri prenosu podatkov.

Ustvarjanje frekvenc na osnovi PLL

Ta naprava ima visoko zmogljiv PLL, kar vam omogoča, da ustvarite stabilne in programirljive uro.Ne glede na to, ali morate pomnožiti, razdeliti ali sinhronizirati frekvence, ISPPAC-CLK5320S-01TN64C zagotavlja prilagodljivo upravljanje ur za vrsto aplikacij, vključno s obdelavo podatkov, komunikacijskimi sistemi in vgrajenimi napravami.

Visok odbojnik za ventilator

Ko mora en urni signal voziti več komponent, ISPPAC-CLK5320S-01TN64C deluje kot zanesljiv medpomnilnik z visokim ventilatorjem.Z do 20 programirljivimi izhodi lahko učinkovito distribuirajo signale ure, hkrati pa ohranjajo nizko naklon med izhodi.To je uporabno v velikih sistemih, kjer več podsistemov zahteva sinhronizirano uro.

Urani za izpad

Funkcija pufra z ničelnim zamudo ISPPAC-CLK5320S-01TN64C zagotavlja, da izhodna ura ostane poravnana z referenčno uro, kar preprečuje neusklajenost časa.To je še posebej koristno pri aplikacijah, kjer je potrebna natančna sinhronizacija, kot so pomnilniški vmesniki, omrežne naprave in sistemi za obdelavo podatkov visoke hitrosti.

Orisene dimenzije ISPPAC-CLK5320S-01TN64C

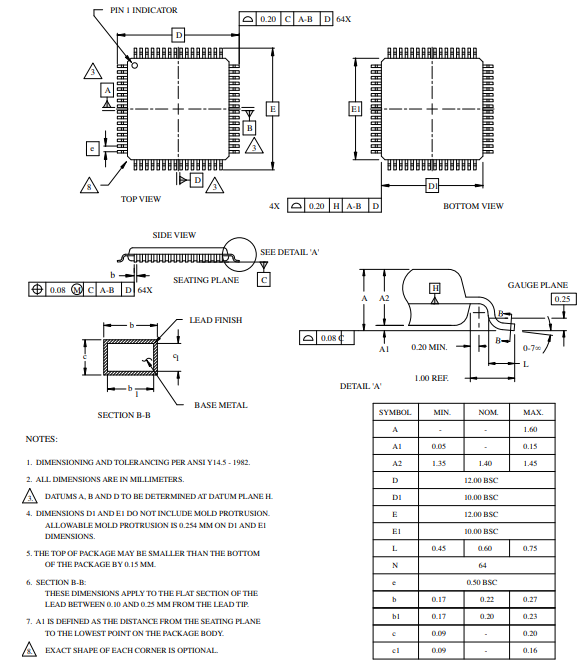

Diagram ponuja fizične dimenzije in podrobnosti postavitve paketa ISPPAC-CLK5320S-01TN64C.Vključuje različne poglede-stoletje, dno, stran in presek-, da bi jasno predstavili svojo obliko in velikost.Paket ima 64 zatičev, razporejenih po njegovih robovih.Zgornji pogled prikazuje razporeditev PIN -a z majhnim označevalcem, ki označuje pin 1 za pravilno orientacijo.Spodnji pogled zagotavlja podobno perspektivo, vendar od spodaj.

Stranski pogled poudarja višino paketa, obliko vodi in kako segajo od telesa.Podroben zoom-in (detajl 'a') prikazuje, kako se vodijo upogibajo in se dotaknejo vezje.Sedežna letala je del, ki ob namestitvi vzpostavi stik z desko.

V tabeli so navedene različne meritve, vključno z višino paketa, širino svinca in razmikom med zatiči.Vse dimenzije so v milimetrih.Opombe pojasnjujejo tolerance, kako se meri paket, in dodatne podrobnosti, kot so plesni izbokline in svinčni zaključek.Natančna oblika vogalov ni pritrjena, kar pomeni, da bi lahko prišlo do rahlih sprememb.Ta risba zagotavlja pravilno namestitev in namestitev komponente na vezje.

ISPPAC-CLK5320S-01TN64C alternative

Številka dela	Proizvajalec	Ključne funkcije	Uporaba primera/opombe
ISPPAC-CLK5316S-01T64C	Rešetki polprevodnik	Podobno kot ISPPAC-CLK5320S, vendar z 2:16 Razmerje med vhodom in izhodom.Podpira isti napetostni razpon, frekvenco in več izhodnih formatov.Na voljo v paketu 64-TQFP.	Primerno za porazdelitev ur v srednjega digitalnega Sistemi, kjer zadostuje 16 izhodov.
ISPPAC-CLK5312S-01TN48I	Rešetki polprevodnik	Različica z nižjo izhodišče z razmerjem 2:12 vhoda in izhoda. Podpira iste funkcije ure, vendar deluje v širšem temperaturnem območju (-40 ° C do 85 ° C).Na voljo v manjšem paketu 48-TQFP.	Najboljše za industrijske aplikacije, ki zahtevajo robustne temperaturna toleranca in zmerna porazdelitev ur.
ISPPAC-CLK5308S-01TN48I	Rešetki polprevodnik	Ponuja distribucijo ur z 8-izhodom s podobno Nabor funkcij, vključno z PLL, več vhodnimi/izhodnimi oblikami in max frekvenca 267MHz.Deluje tudi v območju -40 ° C do 85 ° C.	Zasnovan za kompaktno upravljanje ur z visoko zanesljivostjo v ostrih okoljih ali vesoljskih omejenih aplikacijah.

O rešetkah polprevodnika

Lattice Semiconductor razvije programirljive rešitve z nizko močjo, visoko zmogljivo za upravljanje ur, povezljivost in obdelavo.Kot proizvajalec ISPPAC-CLK5320S-01TN64C rešetka zagotavlja zanesljivo in prilagodljivo tehnologijo distribucije ur, zasnovane za natančno časovno razporeditev in sinhronizacijo.S poudarkom na inovacijah in učinkovitosti rešetka še naprej podpira sodobno elektroniko z zaupanja vrednimi, kakovostnimi rešitvami.

Zaključek

ISPPAC-CLK5320S-01TN64C je prilagodljiva in zanesljiva rešitev za upravljanje ur, ki je zasnovana tako, da vaš sistem nemoteno deluje.S svojimi programirljivimi funkcijami, nizkim nagibom in več izhodnimi možnostmi zagotavlja natančen čas za različne aplikacije.Ne glede na to, ali potrebujete nizov za zamudo, ustvarjanje frekvence ali visoko porazdelitev ventilatorjev, ta naprava zagotavlja zmogljivost in prilagodljivost, ki jo potrebujete.Če iščete zanesljiv način za upravljanje urnih signalov, je to odlična izbira.

PDF podatkovnega lista

ISPPAC-CLK5320S-01TN64C podatkovni list:

ISPPAC-CLK5320S-01TN64C.PDF
