Razumevanje analizatorjev vektorskih omrežij (VNA): načela in funkcionalnost

Analizatorji vektorskih omrežij (VNA) so osnovni v sodobni elektroniki, ki ponujajo natančnost pri merjenju zapletenih omrežnih parametrov, ki so koristni za oblikovanje, testiranje in optimizacijo RF sistemov.Poleg tradicionalne analize signala VNA zagotavljajo napredne funkcionalnosti, od preprostih meritev odseva do podrobnih amplitudnih in faznih analiz.Ta orodja so potrebna za aplikacije, kot so testiranje komponent in celovite karakterizacije omrežja z več pristaniščem.

VNAS funkcijo z analizo visokofrekvenčnih signalov, da se zagotovi celovitost in uspešnost signala v različnih pogojih.Ta članek raziskuje napredne zmogljivosti VNA, ki prikazujejo svojo ključno vlogo v elektroniki z izboljšanimi operativnimi tehnikami, podrobno klasifikacijo omrežnih analizatorjev in primerjave z analizatorji spektra.Vključuje tudi vpogled v mehaniko VNA, ki vsebujejo blok diagrame in metode kalibracije, ki poudarjajo njihovo resno vlogo pri napredovanju tehnologije in zagotavljanju zanesljivosti elektronskih sistemov.

Katalog

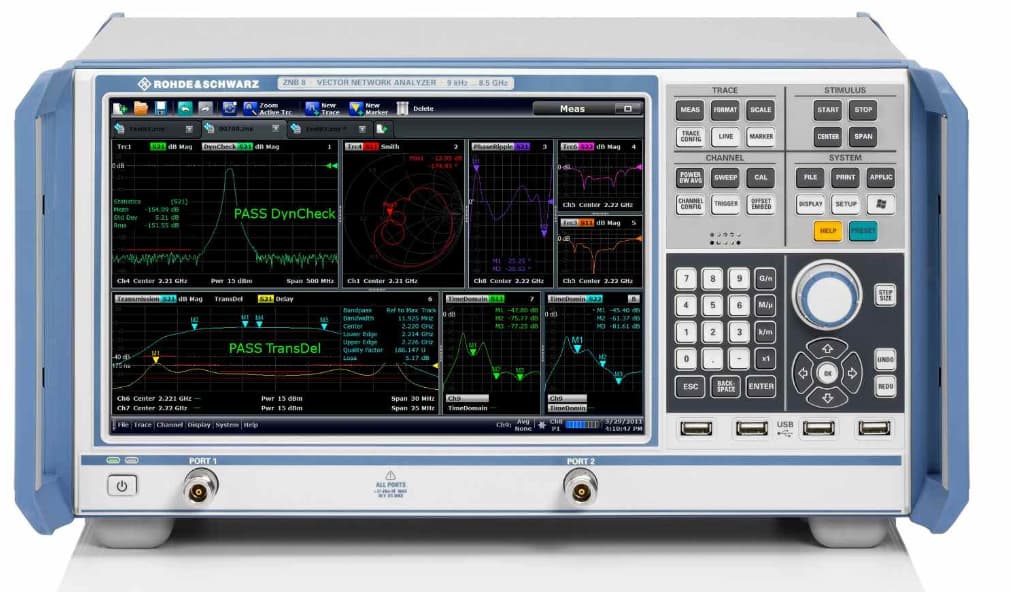

Slika 1: Vektorski omrežni analizatorji (VNA)

Raziskovanje tehnologije VNA

Vektorski omrežni analizator (VNA) je visoko specializirano orodje, ki je zasnovano za oceno omrežnih značilnosti elektronskih vezij.Deluje tako, da v vezje pošlje visokofrekvenčni signal in nato analizira vrnjen signal.Ta postopek omogoča, da VNA zajame tako amplitudo kot fazo signala v širokem območju frekvenc.Ta natančna merilna sposobnost vzdržuje natančno odčitavanje moči, zlasti pri višjih frekvencah, kjer tradicionalne metode, kot so napetost in meritve toka, postanejo manj zanesljive.

VNA so opremljeni z naprednimi računskimi funkcijami, ki olajšajo temeljito analizo omrežnih parametrov, kot sta izguba vstavitve in izguba donosa.Rezultati teh analiz so običajno predstavljeni z različnimi grafičnimi oblikami.Na primer, Smithove karte se uporabljajo za vizualizacijo zapletene impedance, medtem ko ploskve magnitude-faze pomagajo razumeti, kako se signali obnašajo med različnimi frekvencami.

Te naprave so potrebne pri strogih testiranju sistemov za visoke hitrosti.Posebej so učinkoviti pri analizi kompleksnih omrežij za več pristanišč, vključno s komponentami, kot so filtri, ojačevalniki in daljnovodi.VNA so izjemno primerni za ravnanje z zapletenimi konfiguracijami, kot so diferencialni pari, ki jih najdemo v serijskih povezavah PCIe.Zaradi tega je nevarno orodje pri načrtovanju in vrednotenju naprednih elektronskih sistemov.

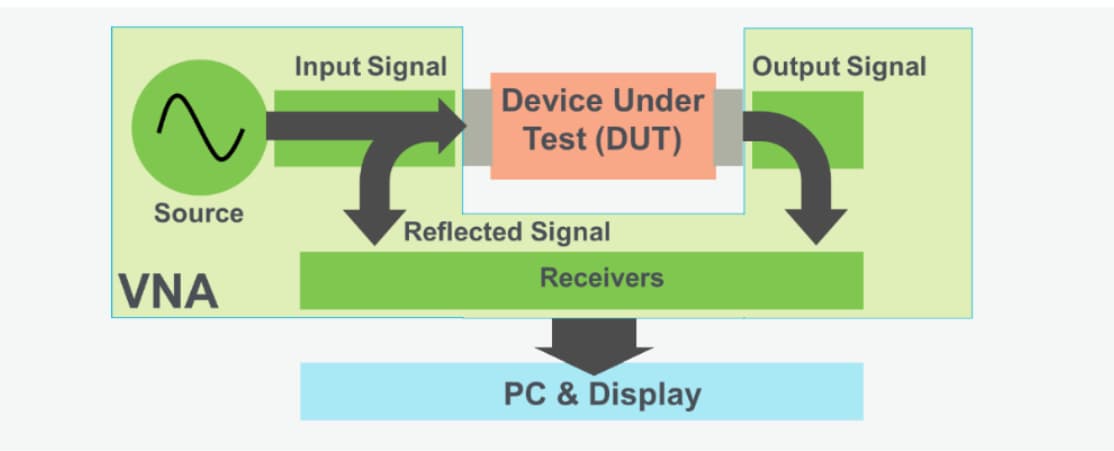

Slika 2: Delovanje analizatorjev vektorskih omrežij (VNA)

Delovanje analizatorjev vektorskih omrežij (VNA)

Vektorski omrežni analizatorji (VNA) so koristna orodja za oceno učinkovitosti elektronskih komponent.Njihovo delovanje se začne z izvornim modulom, ki oddaja signal dražljaja, usmerjen proti preskusni napravi (DUT).Ko signal vpliva na DUT, se pojavijo spremembe, ki jih nato zajamejo sprejemni moduli.VNA skrbno meri oba signala, ki se odražajo iz vhoda, in tiste, ki se prenašajo skozi izhod.S primerjavo teh spremenjenih signalov s prvotnim dražljajem VNA zagotavlja natančne meritve vedenja DUT.

Sodobni VNA imajo pogosto večpastne zmogljivosti, kar jim omogoča, da hkrati pošljejo signal dražljaja na več vrat.Ta funkcionalnost izboljšuje njihovo vsestranskost v različnih konfiguracijah testiranja.Na primer, osnovni VNA z enim pristaniščem se osredotoča na merjenje samo odsevnih signalov, ki ponuja podroben vpogled v to, kako se signal obnaša ob vnosu.V razliki lahko naprednejši VNA z dvema pristaniščih izmerijo tako prenos kot odboj signalov hkrati po več poti.Ta sposobnost večpada je še posebej uporabna za analizo zapletenih scenarijev, kot je dvosmerni pretok signala, zaradi česar je VNA prilagodljiv za široko paleto potreb po testiranju-od preproste analize komponent do bolj zapletenih, večdimenzionalnih ocen.

Klasifikacija in zmogljivosti analizatorjev omrežij RF

RF omrežni analizatorji vplivajo na elektroniko in komunikacijo, ki igrajo ključno vlogo pri razvoju, testiranju in vzdrževanju RF vezja in sistemov.Ti analizatorji so razvrščeni na podlagi njihovih merilnih zmogljivosti, ki določajo njihovo primernost za različne aplikacije.

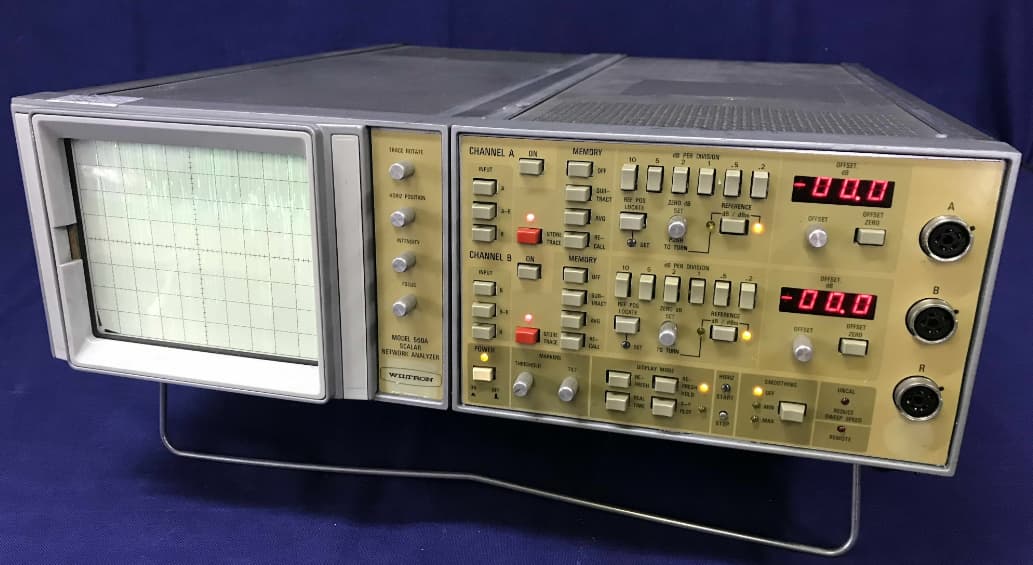

Slika 3: Scalar Network Analyzers (SNAS)

SNAS so zasnovani za merjenje samo amplitude signalov.Ponujajo informacije o jakosti signala, vendar ne zajemajo faznih podatkov.SNAS se običajno uporabljajo za osnovne diagnostične naloge, pri katerih je podrobna analiza nepotrebna.Njihova preprostost je idealna za preproste scenarije testiranja.SNAS so stroškovno učinkoviti in zadostujejo za rutinske testiranje in izobraževalne namene, zaradi česar so dostopni za osnovne aplikacije.

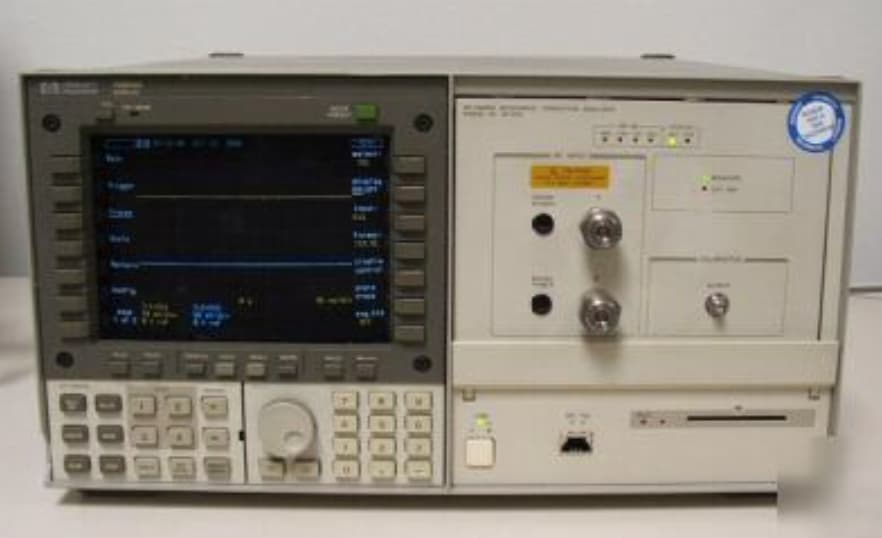

Slika 4: Analizatorji velikih signalnih omrežij (LSNA)

LSNA, znani tudi kot analizatorji mikrovalovnih prehodov, so specializirani za analizo RF naprav v dinamičnih pogojih z visoko amplitudo.LSNA se naseljujejo v scenarijih, ki zahtevajo analizo nelinearnega vedenja in harmonične generacije naprav, na primer v satelitskih komunikacijah in radarskih sistemih.Z zagotavljanjem vpogleda v to, kako naprave delujejo v resničnih pogojih z veliko močjo, so LSNA potrebni za razvoj močnih RF sistemov.

Zmogljivosti RF omrežnih analizatorjev
Vrste meritev	RF omrežni analizatorji pokrivajo široko paleto merilnih zmogljivosti - od osnovnih meritev amplitude v SNAS do Bolj zapletene vektorske meritve v VNA in dinamični veliki signal Analiza v LSNA.Ta paleta jim omogoča, da ravnajo s čim preprostim Pregledi prefinjene analize.
Celovitost signala	Napredni analizatorji, kot sta VNA in LSNA so resne za ohranjanje celovitosti signala v visokofrekvenčnih komponentah. Opredelijo vprašanja, kot so neusklajenost impedance in nelinearnosti, ki so dinamika za zagotavljanje optimalnih zmogljivosti.
Prilagodljivost	Sodobni analizatorji omrežij so pogosto modularno, kar pomeni, da jih je mogoče razširiti ali izboljšati za izpolnjevanje določenih raziskav ali industrijske potrebe.Ta prilagodljivost jih naredi dragocene pri vrhunskih razvoj tehnologije
Avtomatizacija in integracija	Številni omrežni analizatorji prihajajo s programsko opremo To podpira avtomatizirano testiranje in integracijo z drugimi testnimi sistemi.To Sposobnost poveča njihovo učinkovitost v zapletenih testnih okoljih, Izdelava osnovnih orodij pri naprednih nastavitvah testiranja.

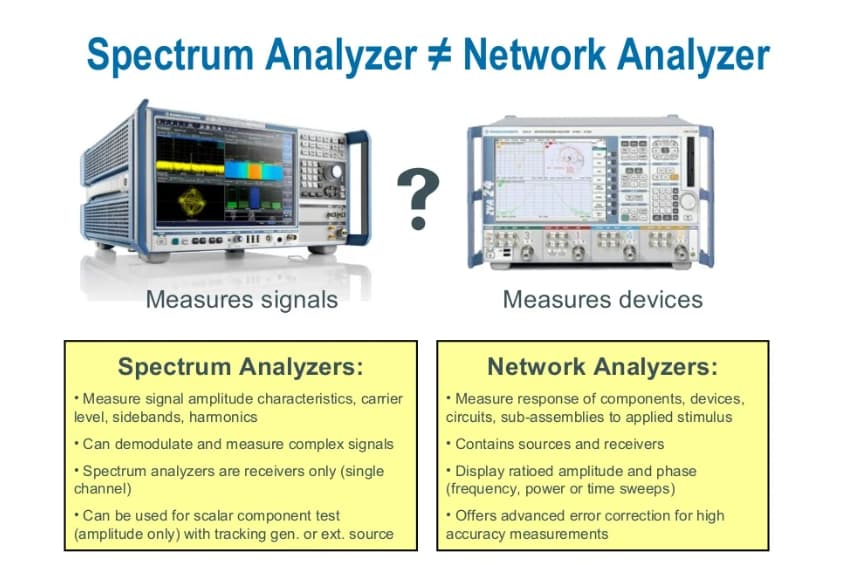

Slika 5: RF omrežni analizatorji in analizatorji spektra

RF omrežni analizatorji v primerjavi s spektralnimi analizatorji: razlike

RF omrežni analizatorji in analizatorji spektra so potrebna orodja za pregled elektronskih signalov, vendar služijo različnim namenom.RF omrežni analizatorji aktivno ustvarjajo signale za oceno uspešnosti in celovitosti komponent ali celotnih omrežij.Ponujajo podrobne meritve amplitude in faze, ki so resne za temeljito karakterizacijo omrežij in diagnosticiranje težav.Ta sposobnost omogoča globoko razumevanje, kako se omrežje obnaša v različnih obratovalnih pogojih.

V razliki so analizatorji spektra zasnovani za opazovanje in analizo zunanjih signalov.Osredotočajo se na oceno lastnosti signalnega spektra, kot so trdnost signala, porazdelitev frekvence, harmonike in hrup v ozadju.Za razliko od RF omrežnih analizatorjev analizatorji spektra ne ustvarjajo signalov;Namesto tega merijo in analizirajo signale iz zunanjih virov.Zaradi tega so še posebej koristne za naloge, kot so spremljanje okoljskih signalov ali testiranje na elektromagnetne motnje.

Različne funkcije teh orodij poudarjajo njihovo specializirano uporabo.RF omrežni analizatorji so idealni za aktivno testiranje in razvoj omrežnih komponent, ki zagotavljajo vpoglede, zaželeni za oblikovanje omrežja in odpravljanje težav.Po drugi strani so analizatorji spektra bolj primerni za pasivno analizo signala, zaradi česar so izbire za naloge, kot sta spremljanje okolja in zaznavanje motenj signala.

Blok diagram analizatorjev vektorskih omrežij

Blokski diagram vektorskega omrežja (VNA) je vztrajno za razumevanje delovanja naprave in določanja ključnih komponent, kot so viri signala, sprejemniki in enote za obdelavo.Ta diagram služi kot načrt, ki prikazuje pretok signalov skozi VNA in pojasnjuje, kako vsaka komponenta prispeva k obdelavi signalov.

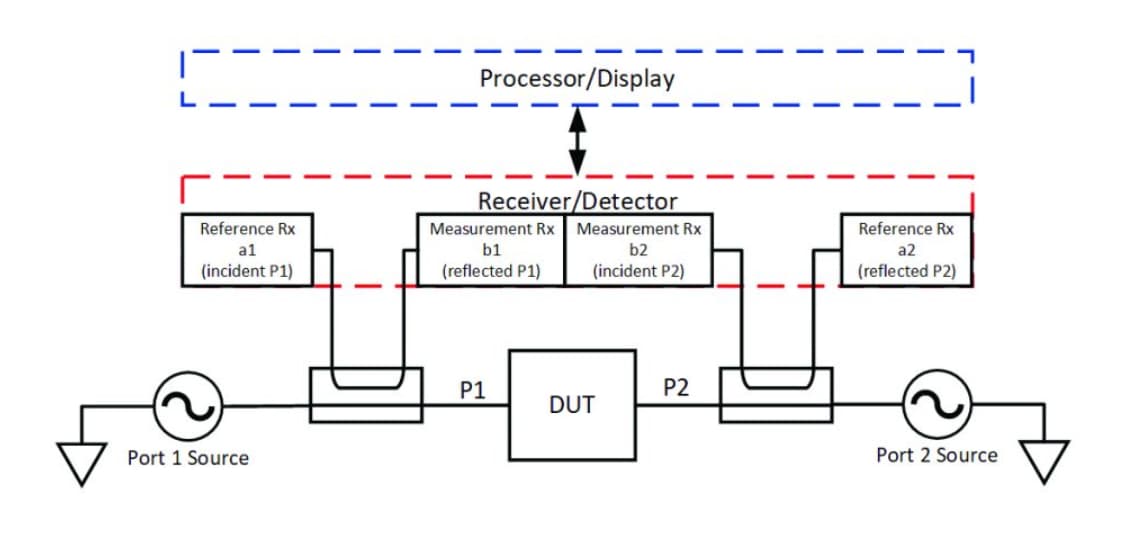

Slika 6: Komponente v bloku VNA

Vir signala: Ta komponenta ustvari signal dražljaja, ki se pošlje v preskusno napravo (DUT).Vir signala je izhodišče za celoten postopek merjenja.

Usmerjeni spojki/stikala: Ti elementi usmerjajo signal dražljaja na DUT, hkrati pa ločujejo odsevne in prenosljive signale.Zagotavljajo, da so signali, ki se vračajo iz DUT, pravilno usmerjeni na sprejemnike za analizo.

Sprejemniki: Sprejemniki zajemajo tako prvotni dražljaj kot odzivne signale iz DUT, ki zaznajo spremembe amplitude in faze.Ti podatki so resni za razumevanje, kako DUT spreminja signal.

Referenčni kanali: Ti kanali zagotavljajo izhodiščni signal, ki omogoča natančno merjenje, kako je DUT spremenil signal.Referenca zagotavlja, da so meritve točne, če kompenzirajo morebitne spremembe v signalni poti.

Procesorji podatkov: Ko so signali zajeti, procesorji podatkov analizirajo informacije in pretvorijo surove podatke v smiselne parametre, kot so koeficienti razprševanja.Ti parametri so koristni za oceno značilnosti DUT.

Prikazovalna enota: Končno zaslonska enota vizualizira predelane podatke, ki običajno uporabljajo formate, kot so Smith grafikoni in ploskve z magnitudo.Te vizualizacije pomagajo uporabnikom intuitivno razumeti delovanje in vedenje DUT.

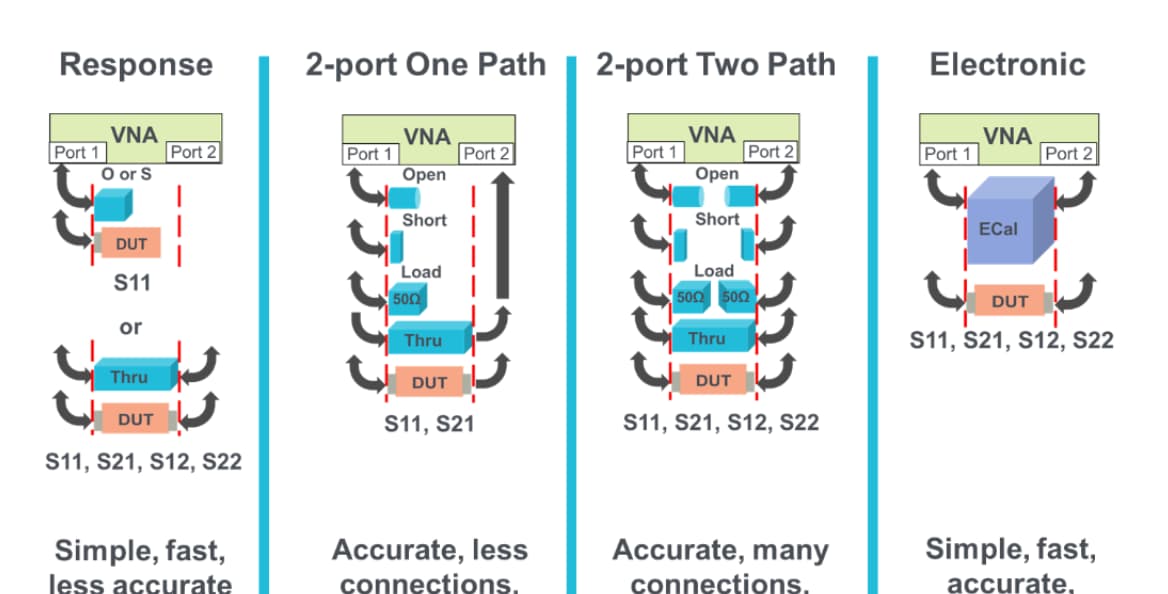

Slika 7: Kalibracijske tehnike za analizatorje vektorskih omrežij (VNA)

Kalibracijske tehnike za natančne meritve

Kalibracija je potrebna za ohranitev natančnosti in zanesljivosti analizatorjev vektorskih omrežij (VNA).VNA imajo napredne kalibracijske funkcije, ki jih je mogoče prilagoditi različnim preskusnim okoljem in operativnim potrebam.Med njimi je kalibracija, ki jo sproži uporabnik, ki omogoča natančne prilagoditve na kraju samem, kar zagotavlja, da se meritve uskladijo s posebnimi pogoji.

• Kalibracija odziva

To je najosnovnejša kalibracijska metoda, ki vključuje merjenje znanega standarda za prilagoditev odziva VNA.To je preprosta tehnika, primerna za preproste naloge, še posebej, če so potrebne le merjenja odseva.

• Celotna kalibracija z enim pristaniščem in dvema pristaniščema

Te metode ponujajo bolj celovite prilagoditve.Z uporabo znanih standardov popravljajo tako velike kot fazne napake pri merjenju odboja in prenosa.Te tehnike so dinamične za aplikacije, ki zahtevajo visoko natančnost in se običajno uporabljajo, kadar morajo biti podatki o odsevu in prenosu natančni.

• Elektronska kalibracija (E-CAL)

Ta tehnika avtomatizira postopek umerjanja z elektronsko nadzorovanimi standardi.Pomembno zmanjša čas nastavitve in zmanjša tveganje za človeške napake.E-CAL je še posebej uporaben v okoljih, kjer so zaradi spreminjanja preskusnih pogojev potrebna pogosta ponovna kalibracija.

Uporaba analizatorjev vektorskih omrežij v sodobni tehnologiji

Analizatorji vektorskih omrežij (VNA) so potrebni instrumenti na različnih področjih, ki igrajo nevarno vlogo pri razvoju in testiranju RF sistemov.

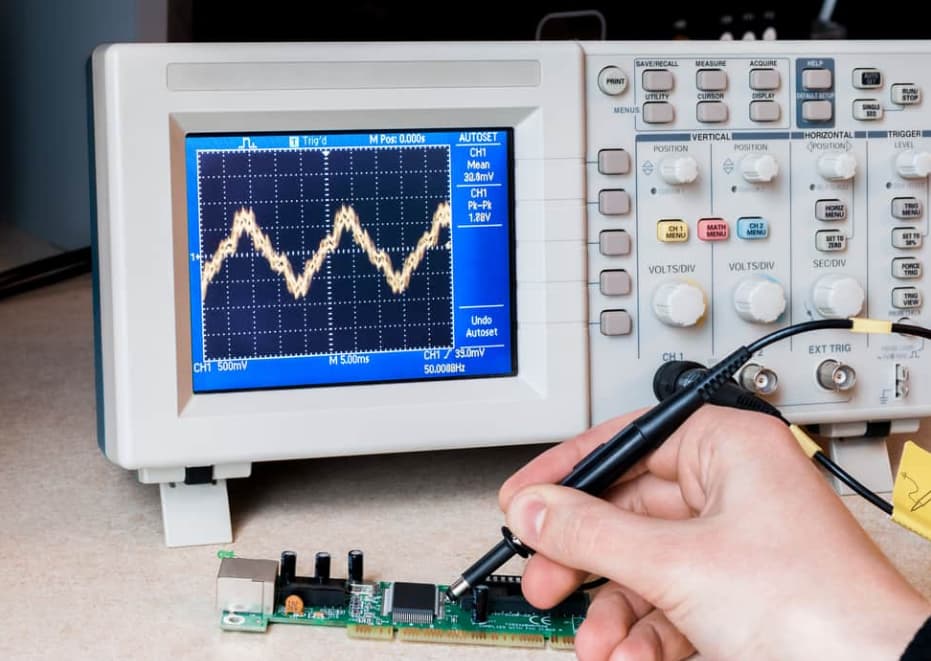

Slika 8: Testiranje komponent

VNA se oddajajo za oceno RF komponent, kot so ojačevalniki in filtri.Izmerijo dinamične parametre, kot so dobiček, izguba donosa in operativna stabilnost, in zagotavljajo, da se vsaka komponenta izvaja v svojih določenih mejah.

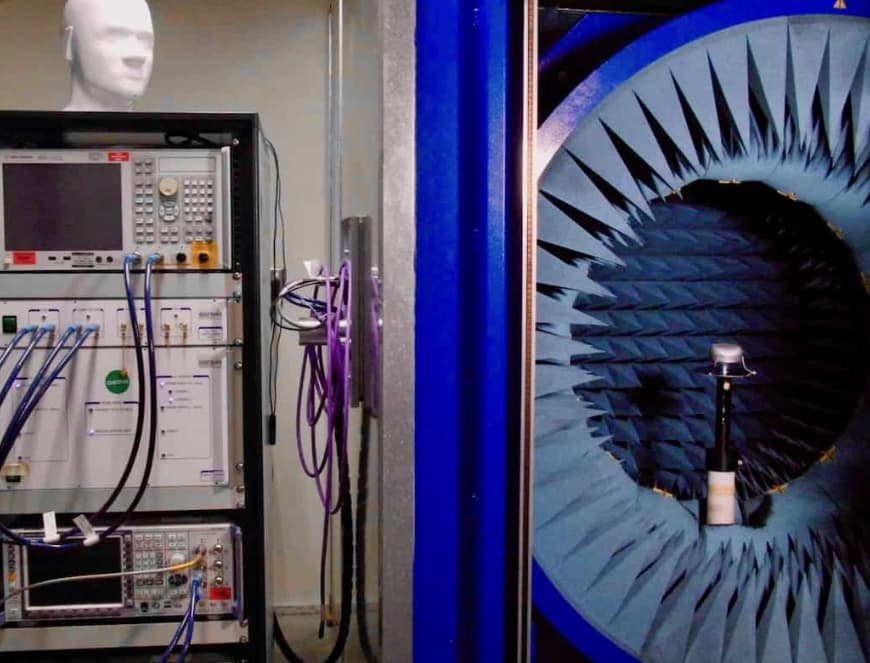

Slika 9: Oblikovanje in testiranje antene

VNA so ključnega pomena za optimizacijo modelov antene z merjenjem ključnih parametrov, kot so pridobivanje antene, vzorci sevanja in impedanca.Te meritve pomagajo izboljšati učinkovitost in učinkovitost antene.

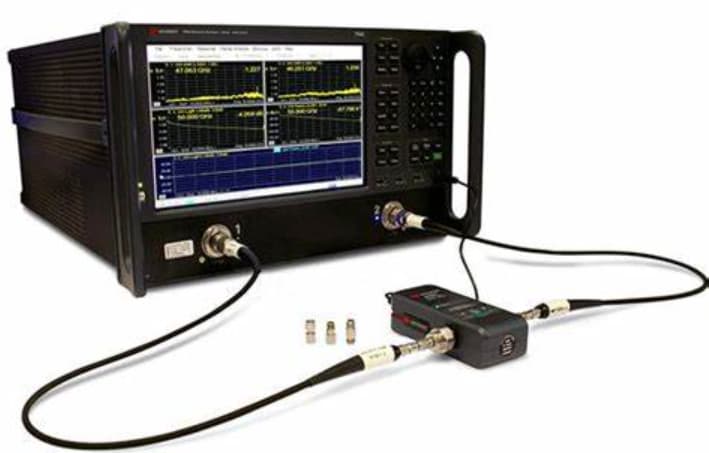

Slika 10: Preskušanje kabla

VNA se uporabljajo za preverjanje celovitosti RF kablov.Izmerijo izgubo vstavitve in fazno stabilnost, ki se uporabljajo za vzdrževanje kakovosti signala na dolge razdalje.

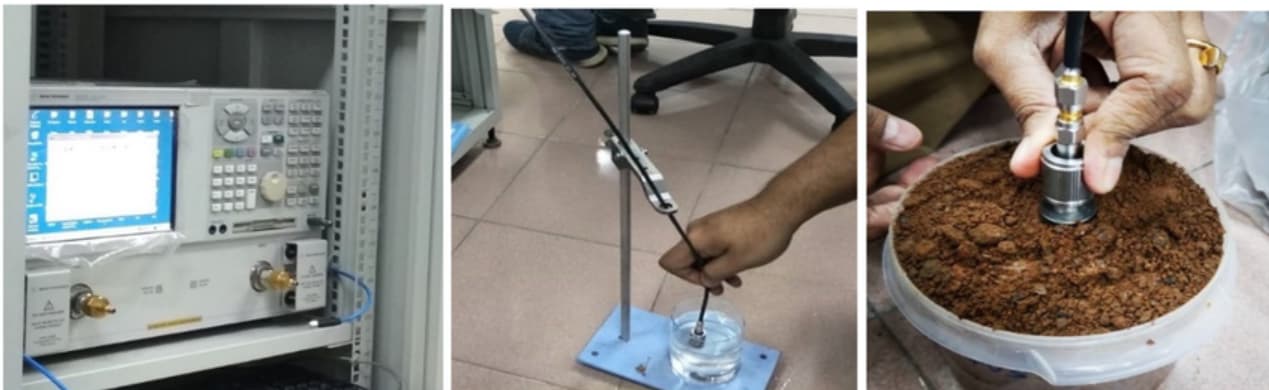

Slika 11: Analiza materiala

VNA lahko analizirajo tudi dielektrične lastnosti materialov in zagotavljajo resne podatke za proizvodnjo elektronike in znanost o materialih.Ta analiza pomaga pri izbiri pravih materialov za določene aplikacije.

Zaključek

Raziskovanje analizatorjev vektorskih omrežij (VNA) razkriva njihovo potrebno vlogo v področju razvoja elektronskega in RF sistema.S svojimi naprednimi zmogljivostmi za merjenje amplitude in faze VNA ponujajo globino analize, ki ni bila dosegljiva s preprostejšimi napravami, kot so skalarni omrežni analizatorji ali celo analizatorji spektra.Njihova uporaba presega zgolj testiranje komponent, da bi zajemala obsežen nabor funkcij, ki vključujejo prefinjene kalibracijske tehnike, podrobno karakterizacijo omrežja in optimizacijo zapletenih RF poti.VNAS s svojimi večstranskimi zmogljivostmi in integracijo s sodobno programsko opremo stoji kot temelj tehnološke infrastrukture, ki poganja inovacije in natančnost pri vsem, od telekomunikacij do satelitskih sistemov.

Ta popolna analiza ne samo poudarja tehnično sposobnost VNA, ampak tudi odraža njihovo evolucijsko usmeritev pri prilagajanju zahtevam sodobnih tehnoloških pokrajin.Razprava poudarja resen pomen VNA pri zagotavljanju učinkovitosti oblikovanja, zanesljivosti sistema in operativne odličnosti v različnih panogah z visokimi vložki.Ker tehnologija še naprej napreduje, bo verjetno rasla vloga VNA, kar bo odražalo stalne inovacije in večje zapletenost elektronskih sistemov.

Pogosto zastavljena vprašanja [FAQ]

1. Kako deluje analizator vektorskega omrežja?

Vektorski omrežni analizator meri kompleksno impedanco naprave tako, da prek nje pošlje znani signal in analizira, kako se signal spreminja.Ta signal pošlje na različnih frekvencah in prejme odhodni signal iz preskusa naprave.VNA primerja odhodni signal s prvotnim, da določi tako velike kot fazne spremembe.Te informacije pomagajo pri razumevanju, kako se naprava obnaša v različnih frekvencah.

2. Za kaj se uporablja vektorski analizator signala?

Vektorski analizator signala se uporablja predvsem za podrobno analizo modulacijskih značilnosti kompleksnih signalov.Uporablja se v telekomunikacijah za analizo kakovosti prenašanja in prejemanja signalov, s poudarkom na parametrih, kot so frekvenca, faza in amplituda.To vztraja pri optimizaciji zmogljivosti sistema in odpravljanju napak pri brezžičnih komunikacijah.

3. Kaj je vektorski omrežni analizator in kako se razlikuje od skalarnega omrežja?

Vektorski omrežni analizator meri tako velikost kot fazo signala, kar zagotavlja podroben pogled na značilnosti omrežja naprave v različnih frekvencah.V nasprotju s tem analizator skalarnega omrežja meri le velikost signala.Sposobnost VNA za merjenje faze poleg obsega omogoča bolj celovito testiranje in analizo naprav.

4. Kakšen je frekvenčni razpon VNA?

Frekvenčni razpon analizatorja vektorskega omrežja se lahko zelo razlikuje glede na model in zasnovo, ki se običajno razteza od nekaj kiloherh (kHz) do več terahertz (THz).Nekateri specializirani modeli so zasnovani tako, da delujejo na določenih frekvencah, ki ustrezajo določenim aplikacijam, kot so telekomunikacije, radarski sistemi in druge RF aplikacije.

5. Zakaj je vna omembe vredno?

Analizator vektorskega omrežja je resen za načrtovanje, testiranje in vzdrževanje komponent v RF in mikrovalovni industriji.Zagotavlja, da naprave, kot so antene, kabli in ojačevalniki, izpolnjujejo svoja določena merila uspešnosti v vseh operativnih frekvencah.Njegova sposobnost merjenja amplitude in faze je dinamična za zagotavljanje, da so sistemi zanesljivi, učinkoviti in sposobni izpolnjevati stroge operativne standarde.
