| Količina | Cena na enoto | Ext.Cena |
|---|---|---|
| 1+ | $2.594 | $2.59 |
| 192+ | $1.035 | $198.72 |
| 496+ | $1.001 | $496.50 |
| 992+ | $0.983 | $975.14 |

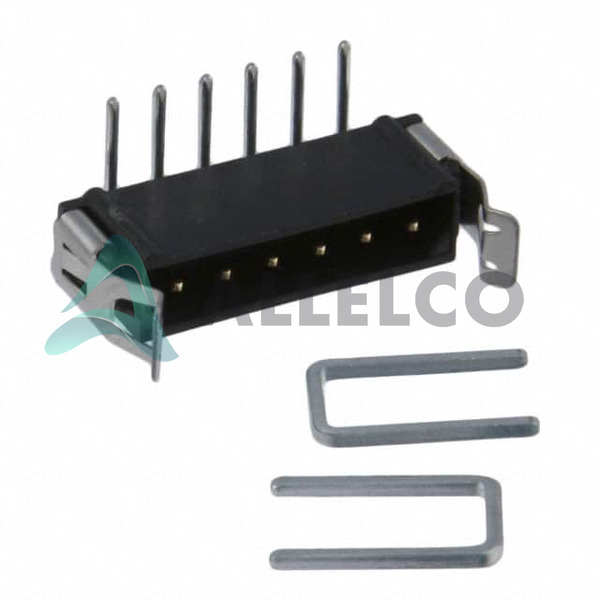

Tehnične specifikacije M80-8420642
Harwin Inc. - M80-8420642 Tehnične specifikacije, atributi, parametri in deli s podobnimi specifikacijami kot Harwin Inc. - M80-8420642
| Atribut izdelka | Vrednost atributa | |
|---|---|---|
| Proizvajalec | Harwin | |
| Voltage Rating | 120V | |
| Prekinitev | Solder | |
| Style | Board to Board or Cable | |
| Oklepanje | Shrouded - 4 Wall | |
| Serija | Datamate L-Tek | |
| Razmik med vrsticami - parjenje | - | |
| Pitch - parjenje | 0.079" (2.00mm) | |
| Paket | Tube | |
| Skupna dolžina kontakta | - | |
| delovna temperatura | -55°C ~ 125°C | |
| Število vrstic | 1 | |
| Število naloženih pozicij | All | |
| Število pozicij | 6 | |
| Tip montaže | Through Hole, Right Angle | |
| Materialna ocena vnetljivosti | UL94 V-0 | |
| Mated Stacking Heights | - | |
| Izolacijski material | Polyphenylene Sulfide (PPS), Glass Filled |
| Atribut izdelka | Vrednost atributa | |
|---|---|---|
| Višina izolacije | 0.156" (3.96mm) | |
| Barva izolacije | Black | |
| Ingress Protection | - | |
| Lastnosti | Strain Relief Clips | |
| Tip pritrjevanja | Latch Lock | |
| Trenutna ocena (AMPS) | 2.2A | |
| Vrsta kontakta | Male Pin | |
| Kontaktiraj obliko | Circular | |
| Kontaktni material | Phosphor Bronze | |
| Dolžina stika - post | 0.118" (3.00mm) | |
| Dolžina kontakta - parjenje | - | |
| Stik s fino debelino - post | 118.1µin (3.00µm) | |
| Končna debelina - parjenje | 29.5µin (0.75µm) | |
| Stopite v stik - konec | Tin | |
| Stik s koncem - parjenje | Gold | |
| Vrsta priključka | Header | |
| Številka osnovnega izdelka | M80-842 | |
| Aplikacije | - |
| ATRIBUT | OPIS |
|---|---|
| Status RoHs | ROHS3 skladen |
| Raven občutljivosti vlage (MSL) | 1 (Unlimited) |
| Status doseganja | REACH Unaffected |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
Trije deli na desni imajo podobne specifikacije kot Harwin Inc. M80-8420642.
| Atribut izdelka | ||||
|---|---|---|---|---|
| Številka dela | M80-8420342 | M80-8420442 | M80-8420742 | M80-8420542 |
| Proizvajalec | Harwin Inc. | Harwin Inc. | Harwin Inc. | Harwin Inc. |
| Mated Stacking Heights | - | - | - | - |
| Voltage Rating | - | - | - | - |
| Število naloženih pozicij | - | - | - | - |
| Končna debelina - parjenje | - | - | - | - |
| Pitch - parjenje | - | - | - | - |
| Serija | - | - | - | - |
| Tip montaže | - | Surface Mount | Through Hole | Surface Mount |
| Kontaktni material | - | - | - | - |
| Dolžina kontakta - parjenje | - | - | - | - |
| Stik s koncem - parjenje | - | - | - | - |
| Izolacijski material | - | - | - | - |
| Vrsta priključka | - | - | - | - |
| Število pozicij | - | - | - | - |
| Barva izolacije | - | - | - | - |
| Prekinitev | - | - | - | - |
| Ingress Protection | - | - | - | - |
| delovna temperatura | - | -40°C ~ 85°C | 0°C ~ 70°C | -40°C ~ 85°C |
| Stopite v stik - konec | - | - | - | - |
| Stik s fino debelino - post | - | - | - | - |
| Materialna ocena vnetljivosti | - | - | - | - |
| Tip pritrjevanja | - | - | - | - |
| Skupna dolžina kontakta | - | - | - | - |
| Aplikacije | - | - | - | - |
| Številka osnovnega izdelka | - | DAC34H84 | MAX500 | ADS62P42 |
| Dolžina stika - post | - | - | - | - |
| Vrsta kontakta | - | - | - | - |
| Trenutna ocena (AMPS) | - | - | - | - |
| Oklepanje | - | - | - | - |
| Kontaktiraj obliko | - | - | - | - |
| Višina izolacije | - | - | - | - |
| Razmik med vrsticami - parjenje | - | - | - | - |
| Število vrstic | - | - | - | - |
| Paket | - | Tape & Reel (TR) | Tube | Tape & Reel (TR) |
| Lastnosti | - | - | - | Simultaneous Sampling |
| Style | - | - | - | - |
