AD620 instrumentacijski ojačevalnik: podatkovni list, konfiguracija PIN in shematični pregled

AD620 instrumentacijski ojačevalnik je znan po svoji natančnosti in vsestranskosti, zaradi česar je zaupanja vreden izbor v različnih panogah.AD620 se z visoko natančnostjo in nizko porabo energije odlikuje v aplikacijah, kot so medicinska instrumentacija, industrijska avtomatizacija in natančni podatkovni sistemi.Razumevanje pinout in operativnih podrobnosti tega ojačevalnika je potrebno za brezhibno integracijo sistema, kar zagotavlja optimalno delovanje v katerem koli dizajnu.V tem članku bomo raziskali ključne značilnosti, konfiguracijo PIN in aplikacije AD620, ki poudarjajo, zakaj ostaja rešitev za vašo zanesljivo ojačanje.

Katalog

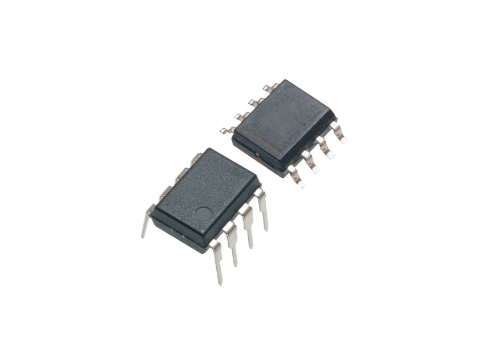

Pregled AD620

The AD620 je ekonomičen in visoko natančen ojačevalnik instrumentov.Omogoča nastavitev dobička do 10.000 z uporabo samo enega upora.Na voljo v 8-stopenjski embalaži SOIC in DIP, ponuja kompakten odtis v primerjavi z diskretnimi dizajni.

Naprava zagotavlja minimalno porabo energije z največjim dovodnim tokom 1,3mA, zaradi česar je dobro prilagojena za baterije in prenosne aplikacije.AD620 se ponaša z visoko natančnostjo z največjo nelinearnostjo 40 ppm, odmično napetostjo 50 μV max in odmikom odmika 0,6 μV/° C max.Te specifikacije so učinkovite v sistemih za zajem podatkov o natančnosti, kot so tehtalne lestvice in pretvorbeni vmesniki.Odlikuje ga nizko hrup in nizko vhodno pristranskost, ki sta značilna za medicinske pripomočke, ki zahtevajo natančno odčitke.

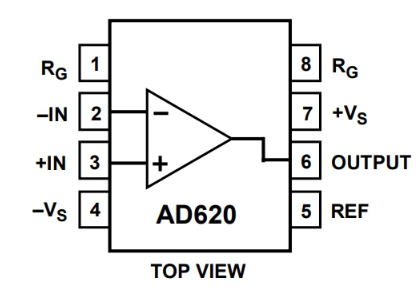

Konfiguracija PIN AD620

AD620 CAD model

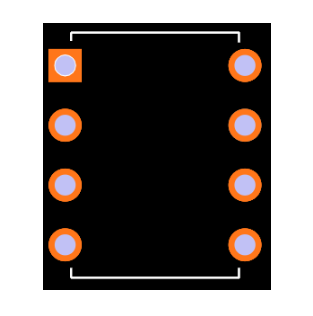

Odtis

Značilnosti AD620

Značilnost	Opis
Enostavnost uporabe	Preprosto za uporabo dizajna z zunanjim uporom za dobiček prilagoditev.
Domet pridobivanja	Dobiček z enim zunanjim uporom, nastavljiv od 1 do 10.000.
Dolg za napajanje	Deluje v širokem območju oskrbe od ± 2,3 V do ± 18 V.
Uspešnost	Presega tradicionalno 3-op-amp instrument Modeli ojačevalnikov.
Embalaža	Na voljo v paketih z 8-gladkimi in SOIC.
Nizka poraba energije	Največji dovodni tok 1,3 mA.
DC uspešnost	B Grade ima odlične zmogljivosti DC.
Vhodna odmikana napetost	Vhodna odmika napetosti 50 μV.
Vhodna odmik	Nizek vhodni odmik od 0,6 μV/° C.
Vhodna pristranskost tok	Največji vhodni pristranskost tok 1,0 na.
Razmerje med zavrnitvijo v običajnem načinu	Razmerje za zavrnitev skupnega načina najmanj 100 dB pri G = 10.
Nizek hrup	Vhodna napetostna hrup 9 NV/√Hz pri 1 kHz.
Vhodni hrup	0,28 μV hrup od vrha do vrha v območju 0,1 Hz do 10 Hz.
AC specifikacije	Odlikuje odlična zmogljivost AC z 120 kHz pasovno širino pri g = 100.
Čas poravnave	Hiter čas usedanja od 15 μs do 0,01%.

Specifikacije AD620

Tu je podrobna tabela analognih naprav Inc. AD620BN Tehnične specifikacije, atributi in parametri, skupaj s deli s podobnimi specifikacijami.

Tip	Parameter	Podrobnosti
Kontaktirajte prevleko	Svinec, kositer	Svinec/kositer
Monta	Skozi luknjo	Skozi luknjo
Vrsta pritrditve	Skozi luknjo	Skozi luknjo
Paket / ohišje	8-dip (0,300, 7,62 mm)	8-dip (0,300, 7,62 mm)
Število zatičev	8	8
Število elementov	1	1
Delovna temperatura	-40 ° C ~ 85 ° C.	-40 ° C ~ 85 ° C.
Embalaža	Cev	Cev
Koda JESD-609	E0	E0
PBFREE koda	Ne	Ne
Status dela	Zastarelo	Zastarelo
Raven občutljivosti vlage (MSL)	1 (neomejeno)	1 (neomejeno)
Število odpovedi	8	8
ECCN koda	EAR99	EAR99
Odpor	10GOHM	10GOHM
Max Moč razprševanja	650MW	650MW
Položaj terminala	Dvojno	Dvojno
Število funkcij	1	1
Napajalna napetost	15V	15V
Terminalni nagib	2,54 mm	2,54 mm
Osnovna številka dela	AD620	AD620
Število pin	8	8
Delovna napajalna napetost	36V	36V
Operativni dobavni tok	1,3mA	1,3mA
Nominalni dovodni tok	1,3mA	1,3mA
Odvajanje moči	650MW	650MW
Hitrost	1.2V/μs	1.2V/μs
Vrsta ojačevalnika	Instrumentacija	Instrumentacija
Skupno razmerje zavrnitve načina	93 dB	93 dB
Tok - vhodna pristranskost	500pa	500pa
Napetost - Dobava, enojna/dvojna (±)	4.6V36V ± 2,3V18V	4.6V36V ± 2,3V18V
Izhodni tok na kanal	18mA	18mA
Vhodna odmikana napetost (VO)	30mV	30mV
Negativna napajalna napetost-nom	-15V	-15V
Napetost - odmik vhoda	15 μV	15 μV
-3db pasovna širina	1MHz	1MHz
Vhod Offset Current-Max (IIO)	0,00075 μA	0,00075 μA
Napetostna dobiček	1	1
Napetostni dobiček	10	10
Nelinearnost-max	0,00%	0,00%
Dolžina	9.27 mm	9.27 mm
Višina sedeča (max)	4,57 mm	4,57 mm
Utrjevanje sevanja	Ne	Ne
Status ROHS	Ne-Rohs skladen	Ne-Rohs skladen
Brez vodi	Vsebuje svinec	Vsebuje svinec

Alternative AD620

Številka dela	Opis	Proizvajalec
AD620BRZ-RL	Instrumentacijski ojačevalnik, 85 UV Offset-Max, 1 MHz pas Širina, pdso8, brez vodilne, MS-021-AA, SIC-8	Rochester Electronics LLC
AD620BRZ-REEL	Instrumentacijski ojačevalnik, 85 UV Offset-Max, 1 MHz pas Širina, pdso8, MS-021-AA, SIIC-8	Analogne naprave inc
AD620BR-ZEL	Amp instrumentacija z nizko močjo z nizkimi močmi z nastavljenimi dobički od 1 do 10000	Analogne naprave inc
AD620BRZ-R7	Amp instrumentacija z nizko močjo z nizkimi močmi z nastavljenimi dobički od 1 do 10000	Analogne naprave inc
AD620BRZ	Instrumentacijski ojačevalnik, 85 UV Offset-Max, 1 MHz pas Širina, pdso8, brez vodilne, MS-021-AA, SIC-8	Rochester Electronics LLC
AD620BR	Instrumentacijski ojačevalnik, 85 UV Offset-Max, 1 MHz pas Širina, pdso8, MS-021-AA, SIIC-8	Rochester Electronics LLC
AD620BRZ-REEL7	Instrumentacijski ojačevalnik, 85 UV Offset-Max, 1 MHz pas Širina, pdso8, MS-021-AA, SIIC-8	Analogne naprave inc

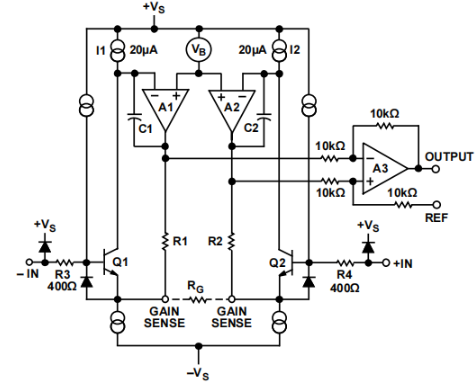

Poenostavljena shema AD620

Idealne aplikacije za AD620

AD620 se z izjemno natančnostjo in minimalno odmično napetostjo znajde doma v različnih visoko natančnih podatkovnih sistemih.Takšni sistemi segajo v aplikacije, kot so lestvice teže in pretvorniki vmesnikov, kjer je prizadevanje za natančnost merjenja neusmiljeno.

Natančni podatkovni sistemi

AD620 uspeva v okoljih, kjer prevladuje natančnost.Vzemite tehtanje tehtnic, ki jih pogosto uporabljajo v raziskovalnih laboratorijih ali industrijskih okoljih: Tu je lahko vsaka meritev korak k prelomnim znanstvenim odkritjem ali vrhunske kakovosti izdelkov.Visoko razmerje zavrnitve ojačevalnika (CMRR) in nizke značilnosti hrupa sta hrbtenica te zanesljive in natančne zmogljivosti.

Pretvorbeni vmesniki

Aplikacije za pretvorbeni vmesnik so še eno prizorišče, kjer AD620 prikazuje svoje zmogljivosti.Razmislite o pretvornikih, ki fizične pojave, kot so tlak, temperatura ali sila, pretvorijo v električne signale.Natančnost teh konverzij je resna - naj bo to v natančnem nadzoru sistemov industrijske avtomatizacije ali pozorni spremljanje okoljskih razmer.Visoka vhodna impedanca AD620 igra glavno vlogo pri ohranjanju celovitosti signala, s čimer je za te vmesnike prepričljiva izbira.

Medicinske aplikacije

V svetu medicinskih instrumentov AD620 močno sveti.Naprave, kot so elektrokardiogrami (EKG) in neinvazivni monitorji krvnega tlaka, se za zagotavljanje zanesljive diagnostike zanašajo na visoko natančnost in minimalne motnje signala.Tu so potrebni nizki hrup in pristranskost AD620.Poleg tega moč ojačevalnika pri ohranjanju moči znatno podaljša življenjsko dobo prenosnih medicinskih pripomočkov - glavna značilnost današnje pokrajine mobilnih zdravstvenih rešitev, kjer lahko vsaka dodatna ura delovanja močno spremeni.

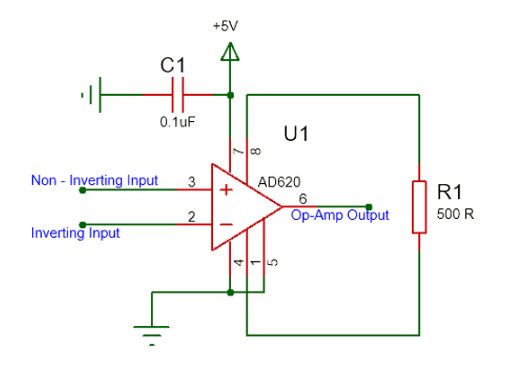

Kako upravljati in optimizirati AD620?

Upravljanje AD620 vključuje vrsto preprostih korakov.Za začetek učinkovito upravljate z moči integriranega vezja (IC) s povezovanjem pin 7 z napajanjem in pin 4 na tla.Za to nalogo je pogosto primerna za en sam +5V.Zagotavljanje, da je Pin 2 (neinverting) in pin 3 (pretvorbo) upravljanje vhodnega signala uporabno za pravilno funkcionalnost.Za stabilizacijo izhoda, kadar med vhodnimi zatiči ni diferenciala napetosti, običajno ozemljitveni zatič 5 (referenca) skupaj s pin 4.

Nadzorovanje dobička AD620 je zelo racionaliziran postopek, ki zahteva le en zunanji upor.Dobiček nastavite tako, da postavite upor (npr. 500Ω za dobiček 100) med zatiči 8 (+RG) in 1 (-RG).Dobiček se nato izračuna po formuli.

G = (49,4 kΩ / r_G) + 1.

Ta formula zagotavlja natančne koristi tako, da ustrezno izbira vrednosti uporov in ponuja preprosto, a zmogljivo metodo za prilagoditev učinkovitosti ojačevalnika na posebne potrebe.Eden pogosto spregledanih vidikov je vhodni tok pristranskosti.Zasnova AD620 zmanjšuje ta tok, vendar se še vedno umiri, da se ublaži kakršno koli neravnovesje v impedanci vira, povezanega z vhodnimi zatiči.Zmanjšanje neusklajenosti zmanjšuje odmično napetost, kar izboljša splošno natančnost, kar je večinoma nevarno pri natančnih instrumentih, kjer so pomembna minutna neskladja.Temperaturne spremembe lahko znatno vplivajo na uspešnost AD620.Zagotavljanje, da ima upor, ki se uporablja za nastavitev dobička, koeficient nizkega temperature koristno za ohranjanje stabilnega dobička v širokem temperaturnem območju.V aplikacijah, ki jih vplivajo okoljski pogoji, je ta stabilnost uporabna za dosledno uspešnost.V praktičnih scenarijih, kot so industrijski nadzorni sistemi, je ohranjanje stabilnosti v dobičku kljub temperaturnim nihanjem aktivno, da se izognemo merilnim netočnostim.To poudarja pomen izbire ustreznih komponent, ki so v sozvočju z operativnim okoljem, s čimer zagotavlja zanesljivo in natančno spremljanje.Referenčni zatič (pin 5) pomembno vpliva na izhodno napetost.Ozemljitev tega zatiča skupaj s PIN 4 običajno nakloni izhod, kadar ni razlike v vhodni napetosti.Vendar pa lahko v naprednejših nastavitvah povezovanje tega zatiča z določeno napetostjo uvede znan odmik v izhodu, kar je koristno v aplikacijah, ki zahtevajo natančne referenčne premike napetosti.

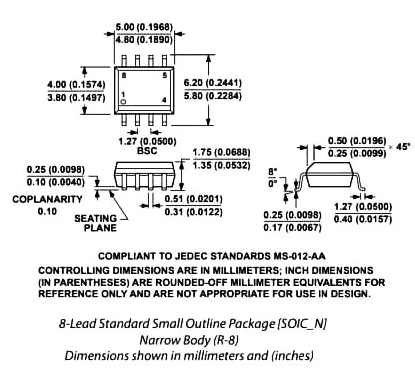

Embalaža AD620

O analognih napravah

Analog Devices Inc. (NASDAQ: ADI) odlikuje oblikovanje, izdelavo in trženje visokozmogljivih analognih, mešanih signalnih in digitalnih obdelave signalov (DSP).ADI, ustanovljen leta 1965, se je zavezal, da bo premagoval zapletene inženirske izzive pri obdelavi signalov.Njihove iznajdljive rešitve lahko spremenijo pojave v realnem svetu, kot so temperatura, tlak in hitrost v natančne električne signale, kar omogoča raznoliko in praktično uporabo po vsem svetu.

V desetletjih je ADI prešel iz osredotočanja izključno na analogno tehnologijo, da bi sprejel bolj celostni pristop, ki vključuje tehnologije mešanega signala in DSP.Ta premik zrcali širši trend v industriji elektronike za vključitev več funkcij v en sam čip, kar povečuje zmogljivost in zmanjšuje porabo energije.ADI -jeve rešitve najdejo svoje mesto v aplikacijah v industrijski avtomatizaciji, zdravstvu, potrošniški elektroniki in avtomobilskih sistemih.

ADI-jev portfelj obsega široko paleto tehnologij natančnih analognih izdelkov, kot so ojačevalniki, linearni izdelki in pretvorniki podatkov, ki so resni za zaznavanje in merjenje z visoko ločljivostjo.Raztopine mešanega signala, ki združujejo analogna in digitalna vezja na enem čipu, zagotavljajo izboljšano funkcionalnost in učinkovitost.

PDF podatkovnega lista

AD620BN podatkovni listi:

Ad620.pdf

AD620BRZ-R7 podatkovne liste:

Ad620.pdf

Pogosto zastavljena vprašanja [FAQ]

1. Ali lahko AD623 zamenja AD620?

AD620 in AD623 sta oba enojna ojačevalnika z združljivostjo PIN.Različni dejavnik med njimi je v njihovih zahtevah za oskrbo z napajanjem: AD620 potrebuje dvojne zaloge, medtem ko lahko AD623 deluje z dvojno ali enojnimi zalogami.Zato lahko AD620 nadomestimo z AD623, če originalno vezje uporablja dvojne napajalnike.Pogosto lahko izberete AD623 za njegovo energetsko učinkovitost in poenostavljeno oblikovanje moči, saj deluje z enim dovodom.Po takšni zamenjavi uspešnost odbora mikrokontrolerjev ostaja stabilna in še naprej brez težav izvaja svoje naloge, kar zagotavlja zanesljivost v praktičnih aplikacijah.

2. Kaj predstavljajo zatiči AD620?

P1 in P8: zunanji upori, ki nastanejo

P2 in P3: vhodni terminali

P6: izhodni terminal

P4 in P7: ± 5V napajalniki

P5: vhod referenčne napetosti (400mV)

Ta specifična konfiguracija PIN olajša strukturirane in optimizirane komponentne povezave, kar zagotavlja dosledne zmogljivosti in poenostavljene postopke odpravljanja težav.

3. Kako deluje AD620?

AD620 temelji na tradicionalni zasnovi s tremi op AMP, vendar vključuje znatno izboljšanje zmogljivosti širokega območja napajanja (± 2,3– ± 18 V) in nizko porabo energije (največji tok 1,3 mA).Te lastnosti so primerne za modele z nizko napetostjo, z majhno močjo.Njegova monolitna gradnja in laserska kalibracija zagotavljata visoko natančnost.Z uporabo diferencialnega bipolarnega vhoda s β procesom doseže nižji vhodni tok pristranskosti in stabilizira kolektor tok z notranjimi povratnimi informacijami.Enačba dobička je G = 49,4KΩ / R_G + 1, kjer je R_G zunanji upor, ki nadzoruje dobiček.To odraža inovativne prakse v elektroniki, kar poudarja pomen natančnosti in učinkovitosti v sodobnem oblikovanju komponent.

4. Kakšen signal oddaja AD620?

AD620 kot nastavljiv ojačevalnik za pridobivanje prinaša napetostni signal.Ta izhodna vsestranskost je še posebej vztrajna za aplikacije, ki zahtevajo natančno ojačanje signala, kot so medicinska instrumentacija in nadzor industrijskih procesov.Njegova sposobnost zagotavljanja natančne ojačanja signala poudarja njegovo vlogo pri ohranjanju visokih standardov uspešnosti v resnih aplikacijah.

5. Zakaj je izhod AD620 vedno negativen?

Če izhod ostane negativen kljub ± 5V vnosu, bi lahko bilo več dejavnikov pri igranju prekomernega dobička in neravnovesja vezja.Preverite nastavljiv upor, povezan z zatiči dobička, da zagotovite, da izpolnjuje specifikacije podatkovnega lista in da dobiček ni pretirano visok, kar lahko zmanjša tveganje za ojačanje motenj.Z ohranitvijo zmernega dobička v prvi fazi in uravnoteženjem odpornosti pristranskosti lahko učinkovito obravnavate signalno zvestobo in vprašanja stabilnosti.Te tehnike odpravljanja težav poudarjajo praktične ukrepe za ohranjanje celovitosti signala v analognih vezjih.
