SHT31 Senzor vlažnosti: funkcije, prednosti in podatkovni list

SHT31 predstavlja najnovejšo generacijo senzorjev temperature in vlažnosti, ki jih je razvil Sensirion.Ta članek raziskuje poglobljeno senzor SHT31 in preučuje svoj podatkovni list, pinout, funkcije in prednosti.Prav tako ponuja praktični vpogled v njegovo izvajanje in svojo vlogo v sodobni tehnologiji, kjer so pomembni natančni okoljski podatki.Od sistemov HVAC do izpopolnjenih računalniških naprav zaradi naprednih zmogljivosti SHT31 omogočajo neprecenljivo orodje za doseganje natančnih in zanesljivih meritev.

Katalog

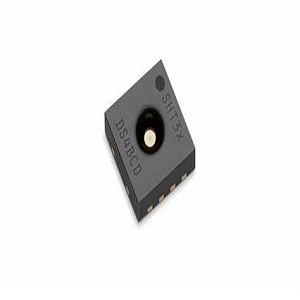

Kaj je SHT31?

The SHT31 predstavlja vrhunec v prizadevanjih Sensiriona za izpopolnjevanje tehnologije za zaznavanje temperature in vlažnosti.Ta senzor izkorišča napredne zmogljivosti najnovejšega čipa senzorja Cmosens®, ki prikazuje napredek v procesni moči, natančnosti in zanesljivosti v prejšnjih modelih.Senzor SHT31 se odlikuje v natančnosti, prilagodljivosti in vsestranskosti.Podpira dva naslova I2C, ki jih je mogoče uporabljati, in ponuja brezhibno integracijo v raznolike sisteme.Njegova sposobnost komunikacije s hitrostmi do 1 MHz zagotavlja hiter prenos podatkov, ki je v scenarijih neizmerno dragocen, ki zahtevajo spremljanje in hitre odzive.Zmogljivosti za integracijo SHT31 in komunikacija z visoko hitrostjo učinkovito spopadajo z izzivi v aplikacijah za natančnost.Oprema za neprekinjeno spremljanje in sistemi za nadzor okolja poročajo, da povečana natančnost in zanesljivost senzorja zmanjšuje odstopanje podatkov, kar povečuje učinkovitost sistema in učinkovitost.Te izboljšave ne kažejo samo prefinjenosti čipa Cmosens®, ampak tudi poudarjajo pristop v zasnovo senzorskih tehnologij.

SHT31 PIN konfiguracija

Pin funkcije in opisi

Zatič	Delovanje	Opis
PIN 1: SDA	Serijski podatki;Vhod/izhod	Upravlja dvosmerni prenos podatkov prek I2C komunikacija.Dobro izbrani vlečni upor zagotavlja stabilno komunikacijo.
Pin 2: Addr	Naslov;Vnos;Povežite se z logiko visoko/nizko	Nastavi I2C naslov senzorja in omogoča večkratno senzorji na istem avtobusu.
Pin 3: opozorilo	Indikator alarma;Izhod;Lebdi, če neuporabljeni	Sproži alarmni signal, ko vnaprej določeni pragovi so kršeni.Priporočljivo, da pustite plavajoče, če ne uporabljate.
PIN 4: SCL	Serijska ura;Vhod/izhod	Zagotavlja urni signal za komunikacijo I2C, Sinhronizacija prenosa podatkov.Priporočljivo je tudi vlečni upor.
PIN 5: VDD	Napajalna napetost;Vnos	Senzor oskrbuje s svojo delovno napetostjo.Zagotavljanje čist in stabilen vir napetosti za zanesljive zmogljivosti.
PIN 6: NRESET	Ponastavitev Pin Active nizko;Vnos;Plavajo, če neuporabljeni;Povezati z Vdd z ≥2 kΩ upornostjo	Omogoča ponastavitev ročnih senzorjev.Da bi zagotovili dosledno Učinkovitost, lebdi ta zatič, če je neuporabljeni ali se z VDD -jem povežite prek upora.
PIN 7: r	Brez funkcije;Povežite se z VSS	Ne služi funkciji in jo je treba povezati z VSS ohraniti celovitost sistema.
Pin 8: VSS	Tla	Služi kot referenca tal za zmanjšanje hrup in zagotavljanje natančnih odčitkov.

Simbol SHT31, odtis in model CAD

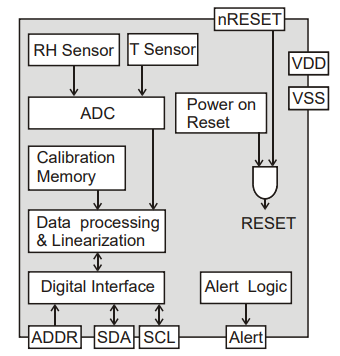

SHT31 blok diagram

SENSIRION SHT31-DIS-B Specifikacije

Tip	Parameter
Tovarniški čas	4 tedne
Monta	Površinski nosilec
Paket / ohišje	Dfn
Število zatičev	8
Embalaža	Rezan trak
Objavljeno	2014
Status dela	Aktivno
Največja delovna temperatura	125 ° C.
Min delovna temperatura	-40 ° C.
Izhodni tip	Digital, I2C
Delovna napajalna napetost	3.3V
Vmesnik	I2c
Največja napajalna napetost	5.5V
Min napajalna napetost	2.15V
Natančnost	2%
Odzivni čas	8 s
Vrsta senzorja	Temperatura
Višina	1 mm
Dolžina	2,6 mm
Širina	2,6 mm
Doseči SVHC	Brez SVHC
Status ROHS	ROHS skladen
Brez vodi	Brez vodi

Značilnosti SHT31

Kalibracija in kompenzacija temperature

Senzor SHT31 se ponaša s popolnoma kalibriranimi, linearnimi izhodi z inherentno temperaturno kompenzacijo, ki skupaj zagotavljajo visoko zanesljivost in natančnost.Te značilnosti so neprecenljive v nastavitvah, kjer natančnosti podatkov ni mogoče ogrožati, na primer pri industrijski avtomatizaciji in spremljanju okolja.Vgrajeni kalibracijski procesi znotraj senzorja učinkovito zanikajo potrebo po ročni zunanji kalibraciji, racionalizaciji integracije in zmanjšanju časa nastavitve.

Obseg širokega napetosti

Delovanje znotraj široke napetosti sega od 2,4 V do 5,5 V, SHT31 ponuja izjemno prilagodljivost v različnih aplikacijah.Ta združljivost omogoča brezhibno integracijo v nešteto sistemov, od naprav z nizko močjo, baterijskih naprav do tistih, ki zahtevajo višje stopnje napetosti.Širok napetostni razpon služi tudi kot pufer proti manjšim nihanjem napajanja, ki ohranja stabilne in dosledne zmogljivosti senzorja v različnih pogojih.

Vmesnik I2C visoke hitrosti z možnostjo dvojnega naslova

S senzorjem z vmesnikom I2C, ki podpira do 1 MHz komunikacijske hitrosti, zagotavlja hiter prenos podatkov.Ta sposobnost je dobra za aplikacije, ki zahtevajo obdelavo podatkov in hitro odzivnost.Razpoložljivost dveh izbirnih i2c naslovov omogoča več senzorjem za skupno rabo enega vodila, poenostavi kompleksne zasnove sistema in optimizacijo virov.Ta funkcija je pomembna v nastavitvah več senzorjev, kjer sta potrebna učinkovitost prostora in virov.

Izjemna natančnost

SHT31, zlasti v svoji različici SHT35, izstopa zaradi izjemne natančnosti, ki se ponaša z relativno natančnostjo vlažnosti ± 1,5 %RH in temperaturno natančnostjo ± 0,1 ° C.Te natančne meritve pomenijo zanesljivejše podatke za aplikacije, kot so sistemi HVAC, vremenske postaje in zdravstvene naprave.

Hitro zagon in pridobivanje podatkov

Zasnovan za hitro zagon in pridobivanje podatkov, senzor zmanjšuje čas zaostajanja med začetnim vklopom in razpoložljivostjo podatkov.Ta funkcija je ugodna v situacijah, ki zahtevajo takojšnje zbiranje podatkov, kot so avtomatizirani nadzor in sistemi za spremljanje.Hitri časi zagona prispevajo tudi k učinkovitosti energije v napravah, ki delujejo na bateriji, kar omogoča, da se senzor hitro vrne na državno merjenje z nizko močjo.

Kompakten in trpežen 8-polni paket DFN

SHT31 je zaprt v kompaktnem 8-pin paketu DFN, ki je idealen za integracijo v vesoljsko omejene aplikacije, ne da bi pri tem ogrozil zmogljivost.Njegov majhni faktor je popolnoma primeren za sodobne elektronske modele, ki uravnotežijo velikost in funkcionalnost.Trpežna embalaža zagotavlja zaščito notranjih komponent senzorja, kar povečuje njegovo odpornost in dolgo življenjsko dobo, tudi v zahtevnih operativnih okoljih.

Prednosti SHT31

Izjemna zanesljivost z dolgotrajno stabilnostjo

Senzorji SHT31 so zabeleženi zaradi svoje izjemne zanesljivosti in stalne zmogljivosti v daljšem obdobju.Ti senzorji, ki so ponarejeni s postopki testiranja, dosledno zagotavljajo natančne odčitke, zaradi česar so odlični za okolja, ki so odvisna od natančnega nadzora vlažnosti in temperature.Njihova trajna uspešnost v različnih pogojih priča o njihovem izjemnem inženiringu.

Dokazana tehnologija z več kot 15 leti razvoja

SHT31 se ponaša s 15 leti razvoja, ki uporablja vrhunsko tehnologijo, ki je zakoreninjena v celovitih raziskavah.Zasnova senzorja je imela koristi od iterativnih izboljšav in vpogledov, kar ima za posledico vrhunski izdelek, primeren za različne aplikacije.To neusmiljeno iskanje inovacij uteleša natančnost in zanesljivost, ki opredeljuje senzorje visokega kalibra.

Primernost za obsežno proizvodnjo

Metodologija zasnove in proizvodnje SHT31 ga optimizira za obsežno proizvodnjo.Njegov racionaliziran proizvodni postopek zagotavlja množično proizvodnjo, ne da bi pri tem žrtvoval kakovost.Ta razširljivost ima prednostno izbiro za široko uvajanje, ki pokriva vse, od industrijske uporabe do elektronike.Izpolnjevanje velikega povpraševanja zanesljivo poudarja njegovo medsektorsko sprejetje.

Visoko razmerje med signalom in šumom

Visoko razmerje med signalom in šumom (SNR) SHT31 povečuje njegovo sposobnost za zagotavljanje natančnih in jasnih odčitkov.Večji SNR se uporablja za zajem natančnih podatkov v aplikacijah, ki zahtevajo odkrivanje minutnih sprememb vlažnosti in temperature.

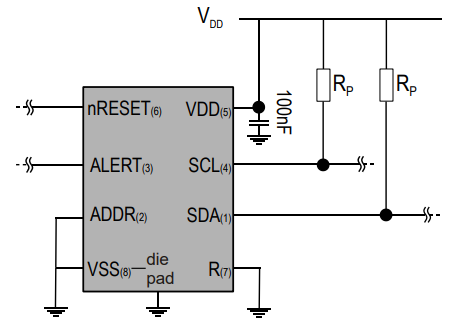

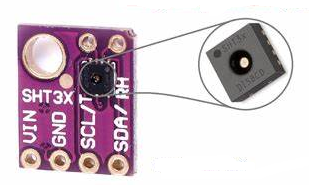

Aplikacijsko vezje SHT31

Napajanje

SHT31 deluje v območju napetosti od 2,4 V do 5,5 V, z delovno napetostjo 3,3 V.Stabilno napajanje je pomembno, saj lahko nihanja privedejo do netočnih odčitkov senzorjev.Mnogi imajo raje 3.3V regulator IC za vzdrževanje enakomerne napetosti, dopolnjene z ločitvijo kondenzatorjev za filtriranje hrupa.Postavitev 100NF keramičnega kondenzatorja blizu senzorskih zatičev lahko ublaži prehodne napetostne učinke.Te prakse se ujemajo z uspešnimi elektronskimi modeli, kjer je zmanjšanje hrupa odlično.

Komunikacijski protokol

SHT31 komunicira prek protokola I2C, ki zahtevajo vlečne upore na linijah SDA in SCL.Uporabljajo se upori 4.7KΩ, vendar jih je mogoče prilagoditi na podlagi hitrosti vodila in posebnih zahtev.Pravilno usmerjanje linij I2C, da se prepreči prehod daljnovodov, zmanjša navzkrižno govorjenje in motnje.

Signalno kondicioniranje

Digitalni senzorji, kot je SHT31, bodo morda potrebovali dodatne komponente v hrupnem okolju.Uporaba kondenzatorjev ali zaščite zagotavlja zanesljivo delovanje, feritne kroglice na podatkovnih linijah pa učinkovito filtrirajo visokofrekvenčni hrup.Sprejem teh tehnik minimizira vpliv EMI.

Postavitev PCB

Dobro zasnovana postavitev PCB močno poveča zmogljivost senzorja.SHT31 postavite stran od komponent, ki ustvarjajo toploto, da zmanjšate toplotne napake.SHIELD sledi in vzdržuje trdno zemeljsko ravnino za ublažitev zunanjih motenj.Te strategije odražajo prakse, ki se ukvarjajo s podobnimi izzivi.

Kalibracija in testiranje

Temeljita kalibracija je koristna za natančne odčitke senzorjev.Faktor v odmikih temperature in vlage.Samodejne nastavitve poenostavijo postopek in krepijo zanesljivost.Avtomatizacija je dokazala, da izboljša ponovljivost in natančnost v vseh aplikacijah.

Funkcija samodiagnostike

SHT31 vključuje samodiagnostiko za odkrivanje potencialnih vprašanj.Vključevanje diagnostičnih pregledov v vdelano programsko opremo lahko predhodno prepozna težave, kar omogoča pravočasno vzdrževanje.Proaktivna diagnostika zmanjšuje čas izpadov in vzdrževanje pri dolgoročni uporabi, kar je dragocen vpogled.

Izvajanje vdelane programske opreme

Robustna vdelana programska oprema mora vsebovati rutine ravnanja z napakami in rutine preverjanja podatkov.Izvedite CRC čeke za celovitost podatkov.Zagotovite pravilno ravnanje.Ta pristop zrcali metodologije v vseh aplikacijah, ki zagotavljajo dosledno in natančno pridobivanje podatkov.

Primerjalna analiza SHT11 in DHT11

Glavne komponente

Senzor SHT11 vključuje kondenzatorje, ki so občutljivi na vlago, medtem ko se DHT11 opira na upori, občutljive na vlago.Kondenzatorji v SHT11 ponavadi nudijo vrhunsko stabilnost in natančnost.Ta atribut postane še posebej uporaben v aplikacijah, ki zahtevajo visoko natančnost.Na izbiro senzorja s temi značilnostmi pogosto vplivajo zahteve za zanesljivo delovanje.V nasprotju s tem upori v DHT11, čeprav so bolj ekonomični, morda ne bodo dosegli enake stopnje natančnosti in stabilnosti.To razlikovanje igra vlogo pri izbiri senzorjev za določena okolja ali znanstvene raziskave, kjer je celovitost podatkov najbolj zaskrbljujoča.

Sestava senzorjev

SHT11 uporablja inovativne materiale, ki ustvarjajo vrzel za zaznavanje vlažnosti in temperature natančno.Material energijske vrzeli izboljšuje njegovo občutljivost in odzivni čas.Senzorji, ki uporabljajo tako napredne materiale, običajno zagotavljajo bolj zanesljive podatke v različnih pogojih.Zaradi te funkcije je SHT11 še posebej primeren za znanstvene eksperimente in industrijske aplikacije, kjer je dosledna uspešnost ovrednotena.Nasprotno, DHT11 integrira senzor vlažnosti s termistorjem NTC.Čeprav je ta konfiguracija funkcionalna, ne ponuja naprednih zmogljivosti zaznavanja, ki jih opazimo v senzorjih z uporabo materialov za energijsko vrzel.

Funkcionalnost in uspešnost

SHT11 se odlikuje pri zagotavljanju temperaturno kompenziranih odčitkov vlažnosti in kakovostnih meritvah točk rosišča v različnih sistemih za spremljanje okolja.Vključitev temperaturne kompenzacije zagotavlja, da odčitki vlažnosti kljub nihanjem ostanejo natančni.Po drugi strani DHT11 nima kakovostnih funkcij točk rosa in ne ponuja kompenzacije temperature, kar vodi do potencialnih netočnosti.Ta omejitev postane opazna v scenarijih, kjer so pomembne natančne ravni vlažnosti, na primer v sistemih za nadzor podnebja in meteoroloških aplikacijah.Posamezniki, ki delajo v okoljih, kjer natančnost vpliva na rezultate, se pogosto naslanjajo na senzorje, kot je SHT11.Napredne komponente SHT11 in izjemne funkcionalnosti omogočajo najprimernejšo izbiro za zahtevnejše aplikacije.Nasprotno pa DHT11 ponuja bolj ekonomično rešitev, ki zagotavlja sprejemljivo uspešnost za manj resne situacije.Prepoznavanje posebnih zahtev določene aplikacije vodi izbiro ustreznega senzorja.

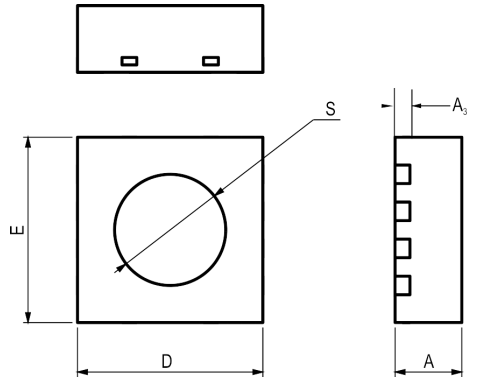

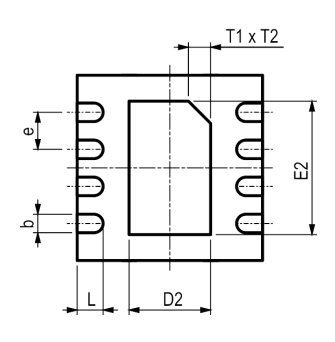

Embalaža SHT31

Informacije o proizvajalcu SHT31

Sensirion, svetilnik v senzorski tehnologiji, se odlikuje pri ustvarjanju senzorjev za meritve vlažnosti, plina in tekočine.Podjetje je ustanovljeno z jasno vizijo, da dobavljajo visoko natančne senzorje, postavilo inovacije, ki so močno vplivale na sektorje, kot so HVAC, avtomobilska, medicinska in potrošniška elektronika.Njihovi senzorji negujejo njihovo natančnost, zanesljivost in prilagodljivost integracije, ki postanejo za zapletene aplikacije.Sensirion -ova pomembnost v senzorski tehnologiji spodbuja njegova brezkompromisna kakovost, neusmiljene inovacije in zavezanost osredotočenim rešitvam.Te lastnosti zagotavljajo, da njihovi senzorji dosledno presegajo pričakovanja v industriji in okrepijo njihovo vodstveno stas.

PDF podatkovnega lista

SHT31-DIS-B Dataski listi:

Izjava specifikacije senzorja.pdf

Možnost membrane sht3x spec.pdf

SHT3X-DIS serije DataSeet.pdf

SHTXX, STSXX SKLADI SMD PKGS.PDF

Vodnik za testiranje SHTXX.PDF

Pogosto zastavljena vprašanja [FAQ]

1. Za kaj se uporablja SHT31?

SHT31 najde svojo uporabo na različnih področjih:

Klimatski nadzor: zagotavljanje optimalnih atmosferskih pogojev.

Vremenske postaje: zagotavljanje zanesljivih podatkov za napovedovanje.

Domači aparati: prispevajo k učinkovitim in avtomatiziranim domačim okoljem.

2. Kakšne so prednosti senzorja SHT31?

Podpira več možnosti vmesnika, vključno z izhodom I2C in napetosti, kar olajša enostavno vključitev v širok razpon sistemov in naprav.Z območjem operativne napetosti od 2,4 do 5,5 V se senzor prilagodi različnim pogojem napajanja, ki skrbi tako za splošno namensko kot specializirano aplikacijo.Vključevanje različnih funkcij znotraj senzorja, skupaj z robustno zasnovo, zagotavlja visoko zanesljivost.Zaradi tega je primerna za zahtevne aplikacije, kot so industrijska avtomatizacija, zdravstvene naprave in sistemi HVAC.Sposobnost senzorja za merjenje temperature in vlažnosti z visoko natančnostjo pomaga pri ohranjanju optimalnih okoljskih pogojev v nadzorovanih nastavitvah.To posledično poveča splošno učinkovitost operacij.S spremljanjem okoljskih razmer pomaga pri ohranjanju kakovosti izdelka.Njegova natančna odčitka prispevajo k prihranku energije in optimizirani zmogljivosti sistema.
